BLC(Black Level Correction) 黑电平矫正

        简单理解，在进光量为0（即全黑的条件下），排除掉ISP平台端其他对亮度的增益，图像最暗的区域（黑色区域）接近或等于0（纯黑）。

        产生的原因，就是CMOS存在暗电流（Dark current），光照为0的时候也有电压输出，在实际使用中就会存在一些信号偏移，导致原本亮度应该全黑的区域，会存在多余的亮度。

        实际调IQ的过程中，BLC属于最开始需要确认的模块，虽然实际标定很简单，但是对整体的IQ效果有着很明显很显著的提升。扣到一个好的BLC值，是IQ调试一个好的开始。

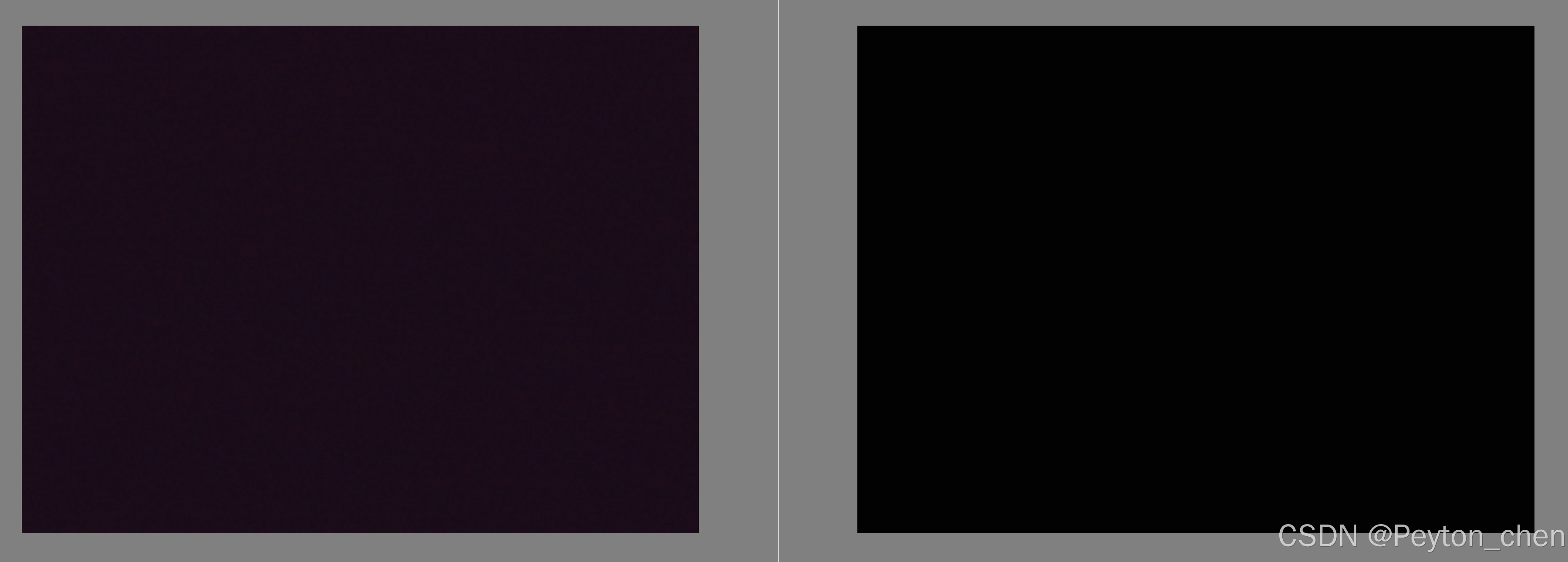

        大多数sensor和平台都需要自己手动去做BLC，上图均把镜头遮黑（进光量为0）左边是没做BLC，右边是做了BLC的画面，对比起来差异还是蛮大的。

DPC（Defective Pixel Correction）坏点矫正

        简单来讲，坏点矫正理解为修复坏点。sensor在制造过程中，肯定会不可避免的出现一些坏点，死点，亮点。

        在市场中，大批量生产，肯定会分为369等货源，一般原厂出来的货源，比较有保障的货源会称为A品，代表品质最好的，A品的sensor普遍来讲坏点都不太会存在，基本上都是ISP能力可以处理掉的坏点。

        那有A品，自然有B品，甚至C品。B品或者C品，一般就是A品长期使用后被淘汰下来，或者早在上一轮筛选出来的残次品。通常这种品质的sensor，就会存在严重的大坏点和死点。

        所以DPC在大多数ISP平台都属于一定要有的功能，至于DPC的强弱，取决于算力能力和成本。在硬件品质有限的基础上，DPC应该是属于一项锦上添花的能力。

        坏点一般表现，就是一个小白点，要么就是一个小黑点的形式存在。简单判断，全部遮黑去看是否有小白点。上图的图片放大去看，可以看到有一些坏点存在。

LSC（Lens Shading Correction）镜头阴影矫正

        再进行ISP优化之前，需要知道什么是Lens Shading？其实Lens Shading就是由镜头光学特性导致的图像亮度或颜色不均匀现象。表现出来的现象，其实就分为两种：

        1.亮度阴影（Luminance Shading ）

                表现为图像边缘亮度低于中心（如暗角）

        2.色彩阴影（Color Shading）

                表现为边缘颜色偏色（如偏红、偏蓝），呈现花瓣的色偏（上边偏红，下边偏蓝）

        那ISP要做的就是，通过LSC对特定区域的增益，使画面亮度和色彩均匀性都达到一个均匀平整的状态。

        在调试IQ的过程中，LSC也是整个效果至关重要的一环。在许多关于Camera的客观标准指标中，这也是一个极为重要的参数。

        比方在Teams标准中，

        Relative illumination 相对照明 指标，是规定需要在80lux 3000K LED光源下，luma shading达到的均匀度为 标准 ≥ 70% 最佳 ≥ 80% 。

        Color uniformity 色彩均匀性达到 ▲C (80lux 3000K LED) 标准 ≤ 10 最佳 ≤ 5 。

        并且IQ的各个参数都会带来一定程度的拉扯，比方说，在没做LSC之前，四周的亮度只有中心亮度的40% ， 通过LSC修正之后，把四周亮度通过gain提升到了中心亮度的90%。因为亮度通过提gain的方式进行提亮，虽然画面亮度起来了，但是噪声也会随之而来。

        所以为了整个画面和后面的降噪denoise环节不让ISP承受的太多，可以在LSC部分适当的降低一些标准。就提升到75%~80%较为合理。

        当然这些指标的上限和下限，都要取决于硬件是否达标，sensor和镜头的CRA参数是否匹配，尺寸参数是否对应。

        对应分享一组案例，较为匹配的硬件配置。

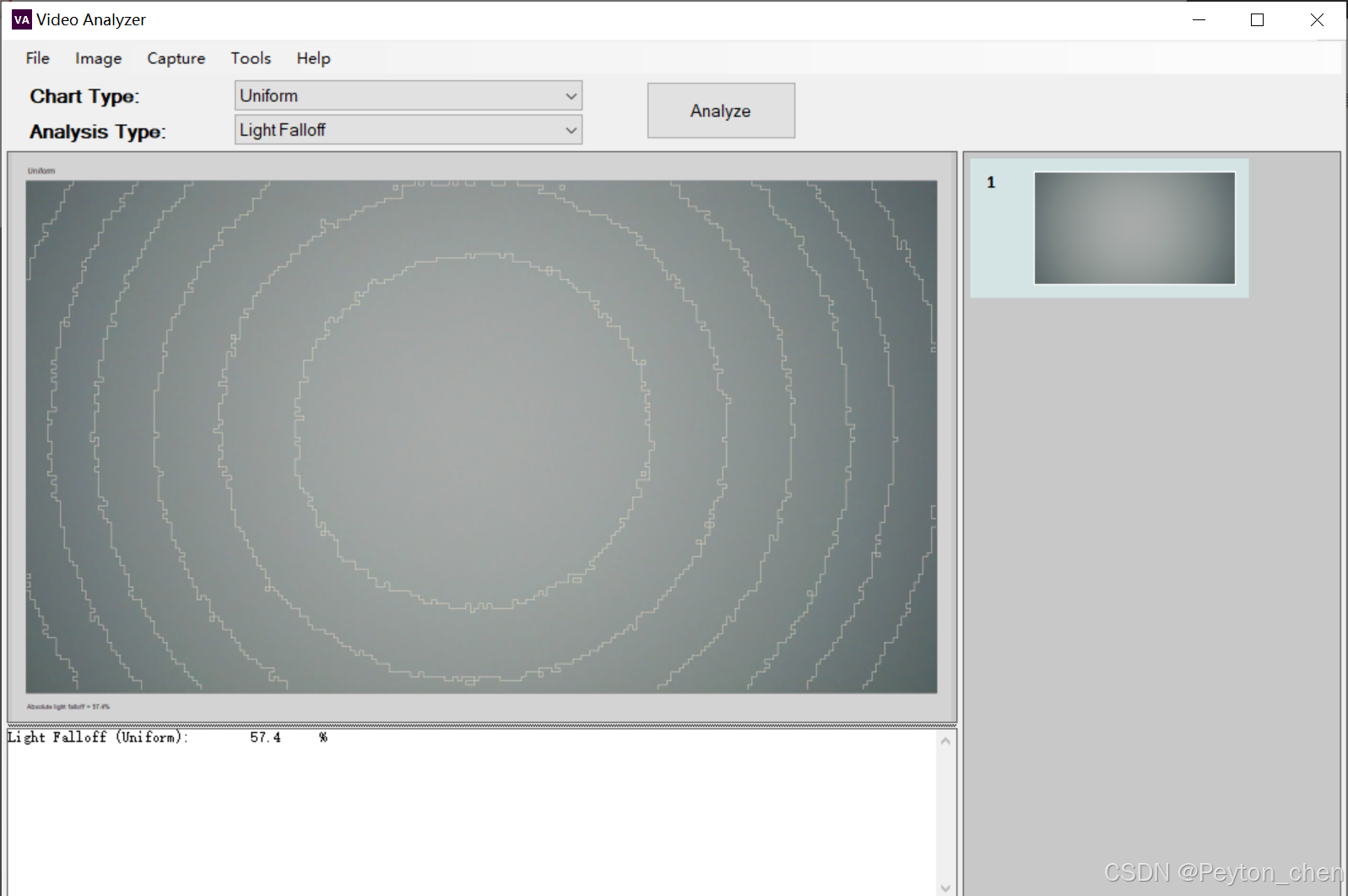

        ISP未对Camera做LSC的shading 亮度均匀性仅到57.4%

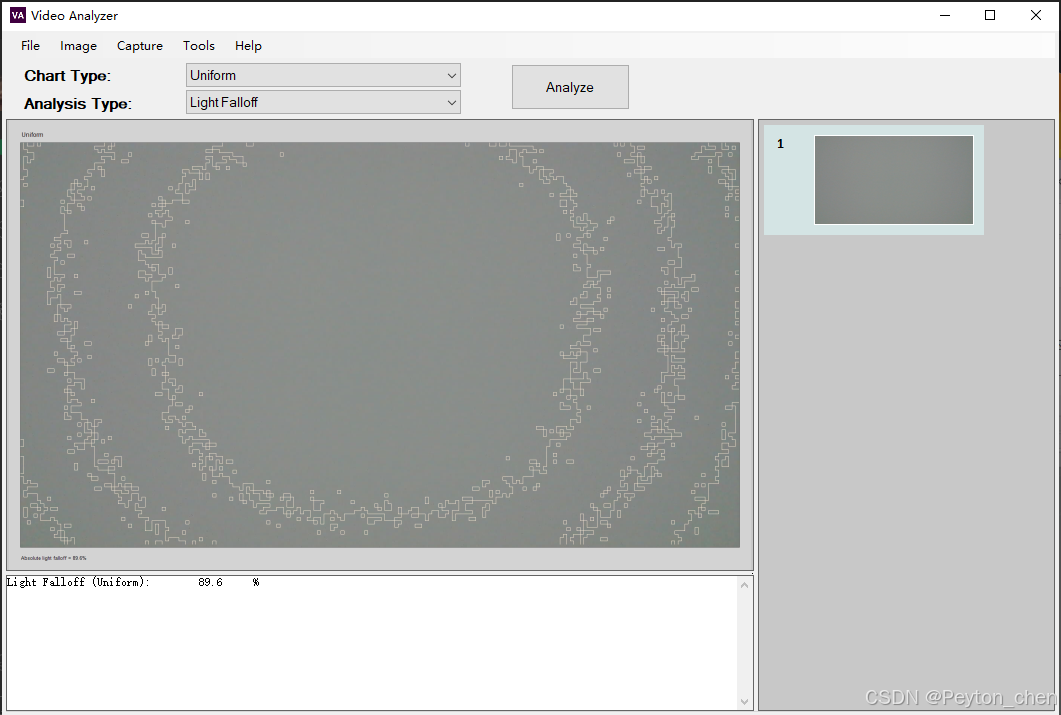

ISP对Camera做LSC修正之后的shading 亮度均匀性达到89.6%

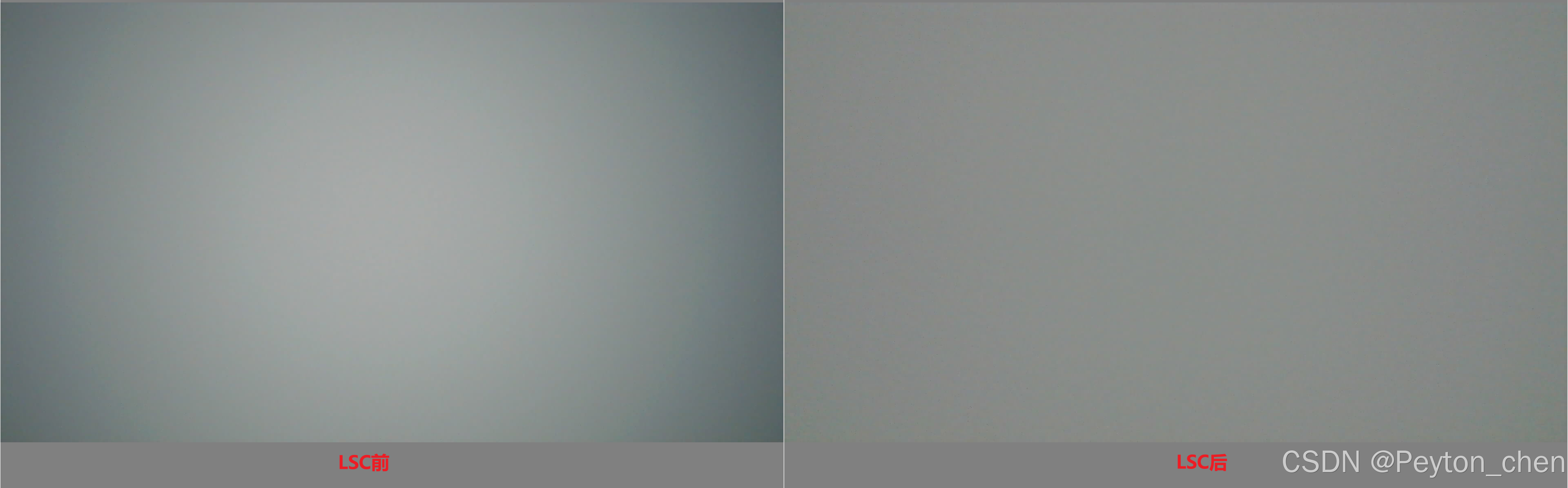

ISP对Camera做LSC修正前后的原图对比

         当然，镜头这种东西，一分价钱一分货，在实际接案子调项目的过程中，受限于价格，结构，供应商，camera模组个别的差异等因素，交给调试IQ人员的硬件配置不会每一次都是匹配的。

        对于匹配不理想的，我也分享一个案例，供参考。

Sensor和镜头匹配不理想的Shading

        对于这种情况，对调试人员具有挑战性，尽力而为就好。
