AD layout完成后如何对板框进行修改


前言

关于设置板框的教程基本都是从建立PCB工程之前开始设置,可以导入机构部门提供的2D文件,或者自行手绘,本文思路时在layout过程中或完成后发现现有板框过大或其他问题时如何对板框进行修改。

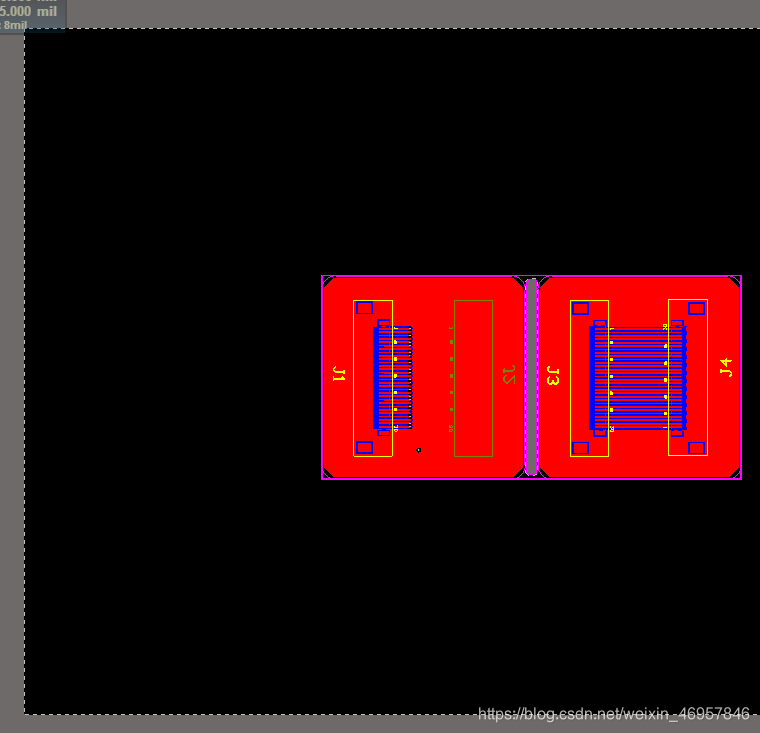

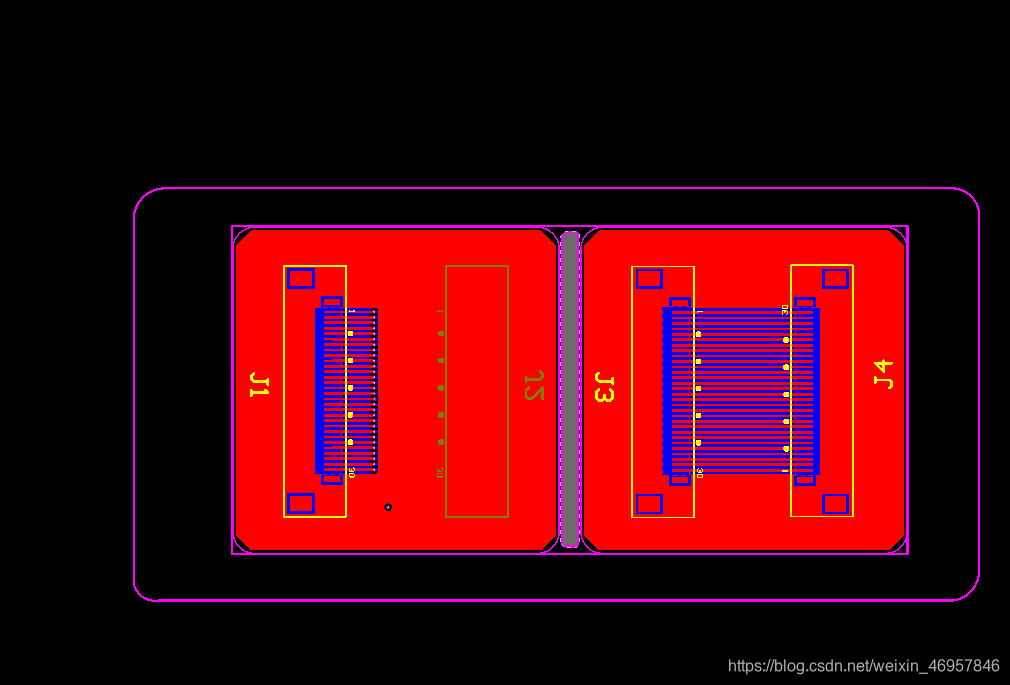

layout完成后需要更改板框前的二维图

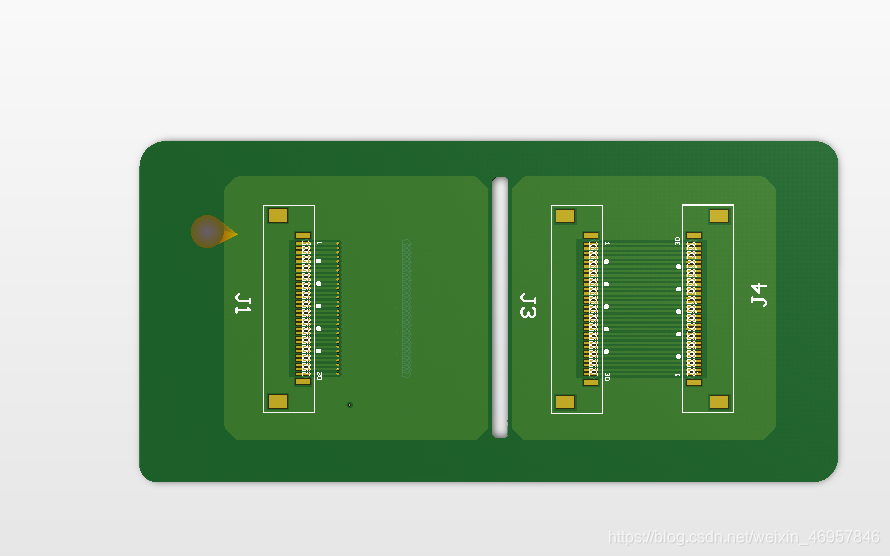

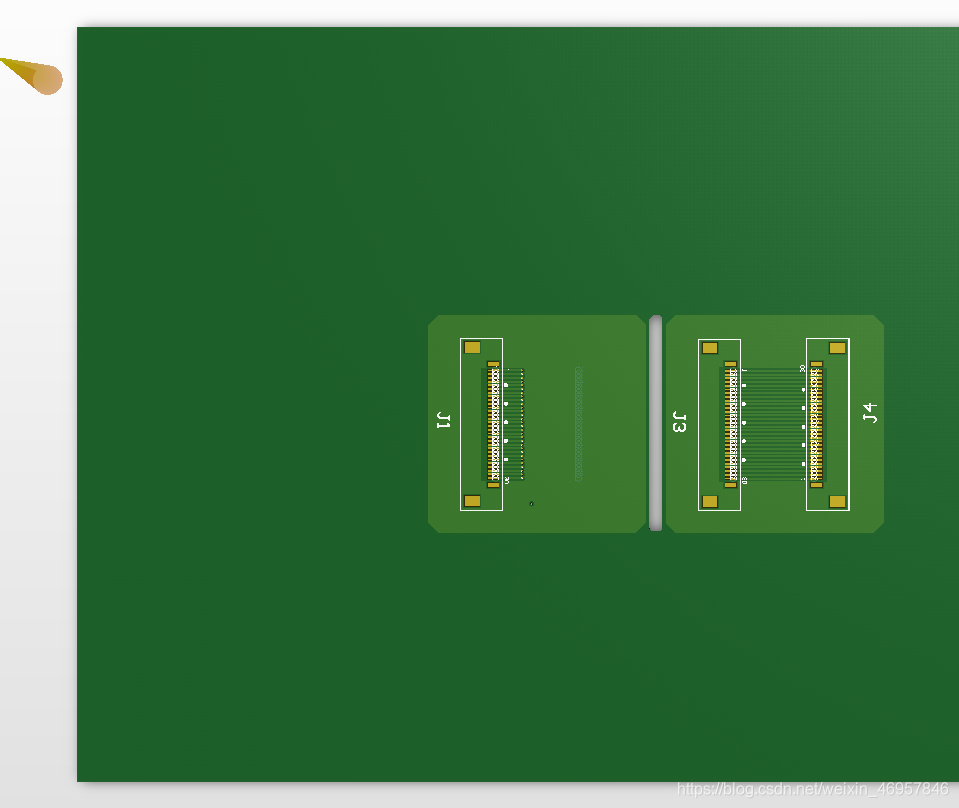

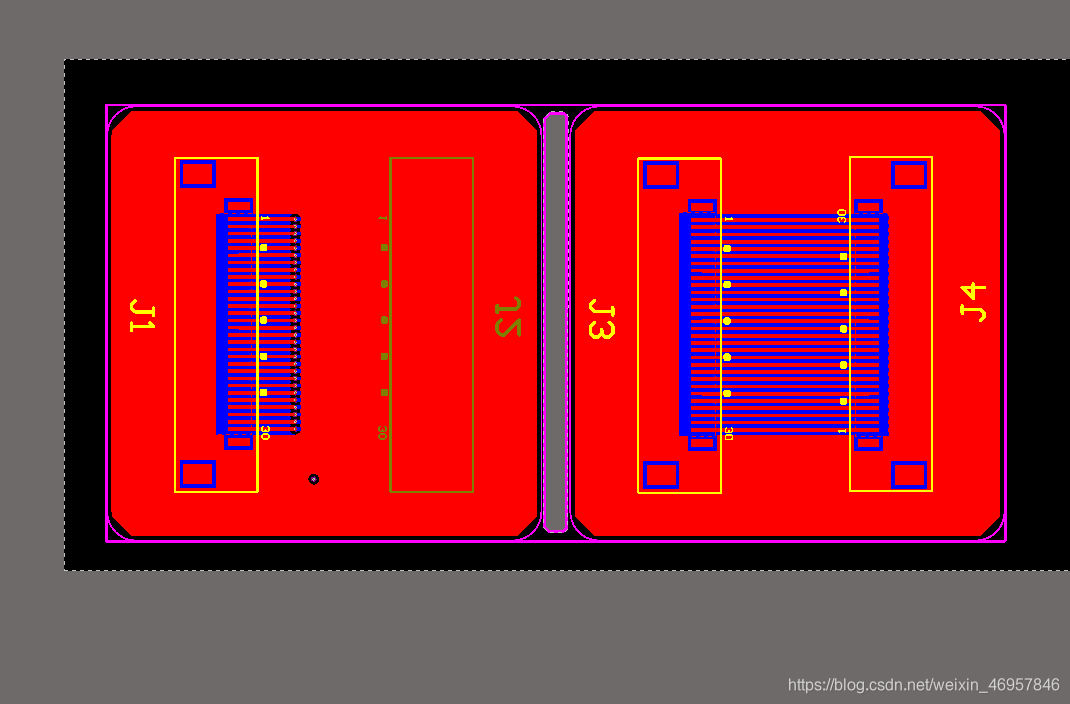

layout完成后需要更改板框前的三维图

方法一:

1、察看 >> board planning mode

		*(进入板框设置模式)*

在这里插入图片描述
2、设计 >> 重新定义板子形状/移动板子顶点;

	*重新定义板子形状:用户可使用重新划线的方式,重新定义板框。
	移动板子顶点:用户可拖动已有边框的边缘,使板框范围发生改变*。

3、根据自身需求更改板框范围,再切换到二维界面。

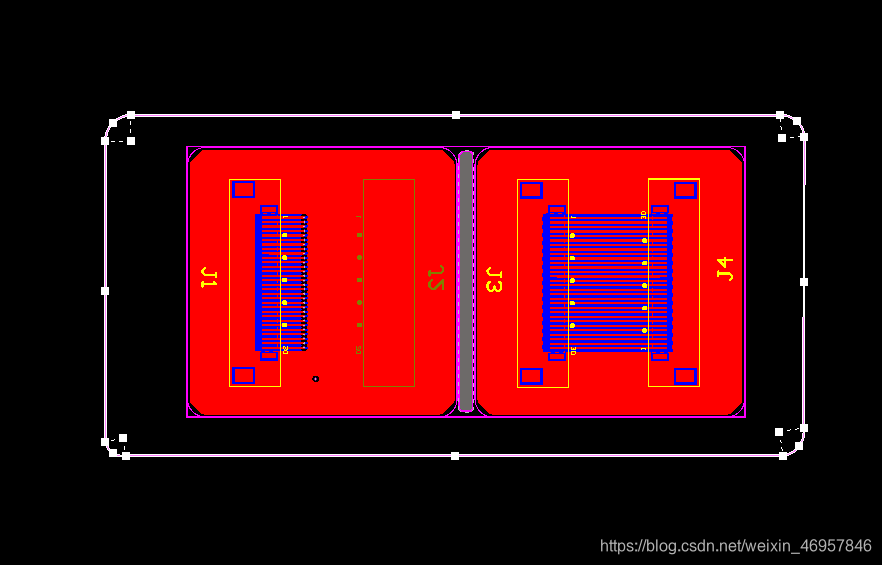

在这里插入图片描述
也可通过3维模式查看,是否已经更改:
在这里插入图片描述

方法二:

1、切换到keep out layer或机械层1,在已有边框内放置边框走线,绘制封闭边框;

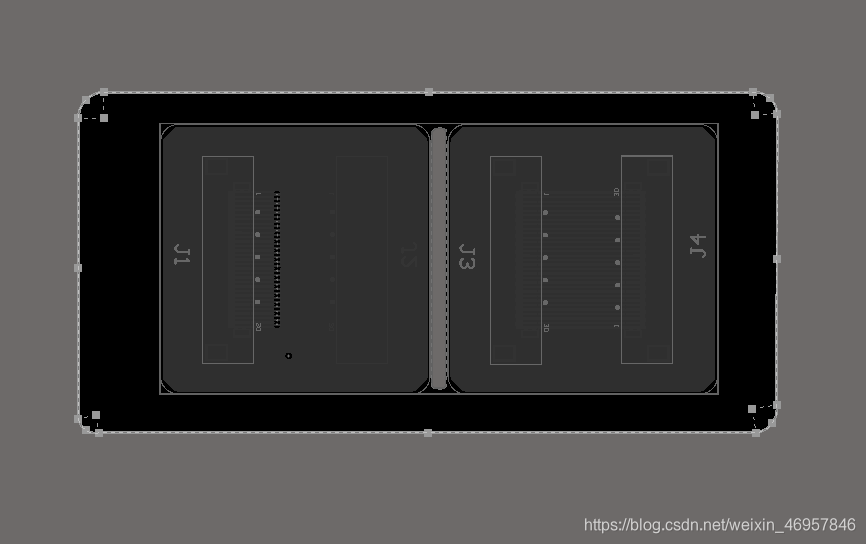

在这里插入图片描述
2、选中其中一条线,再按tab键选中整个边框;
在这里插入图片描述
3、设计 >> 板子形状 >> 按照选择对象定义;
在这里插入图片描述

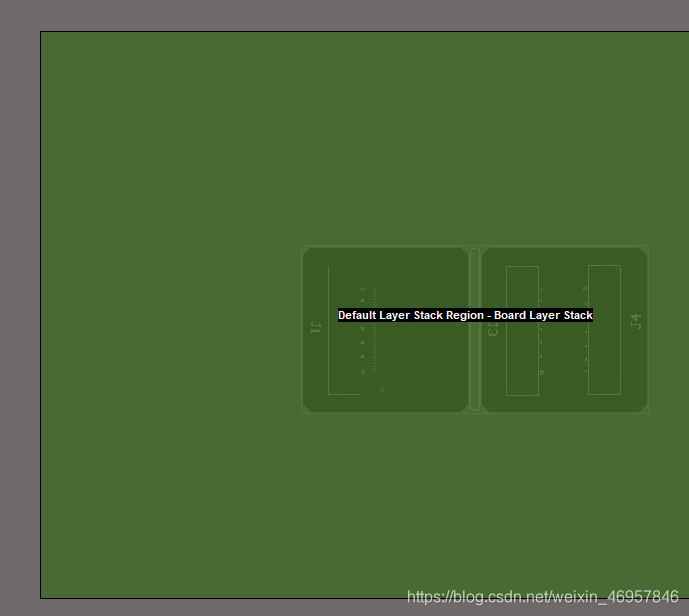

如果此时界面内的一切都变成灰色

4、察看 >> board planning mode;

	进入板框设置模式

5、察看 >> 切换到2维显示;

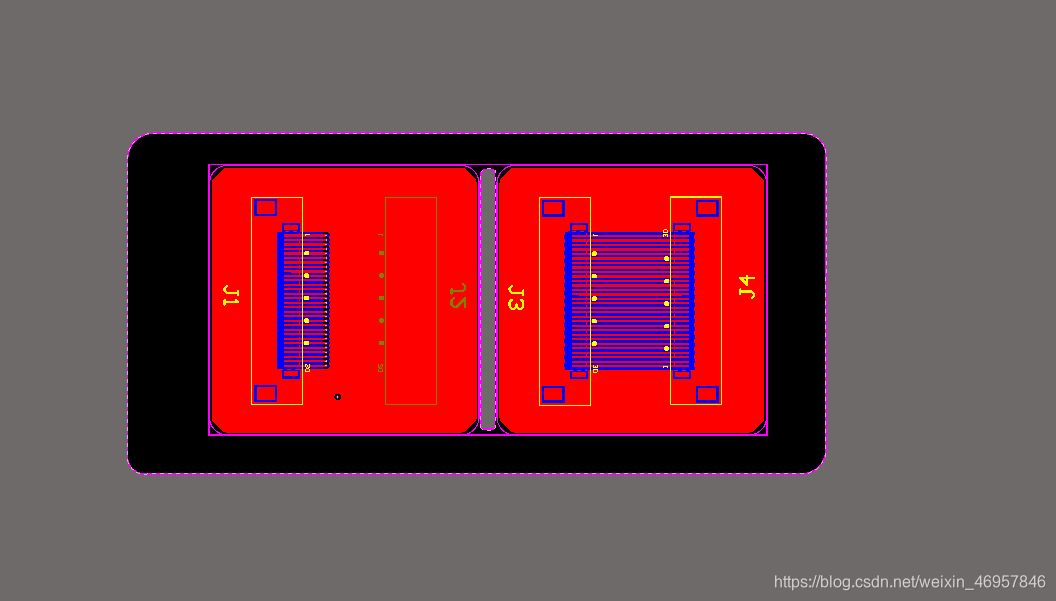

在这里插入图片描述

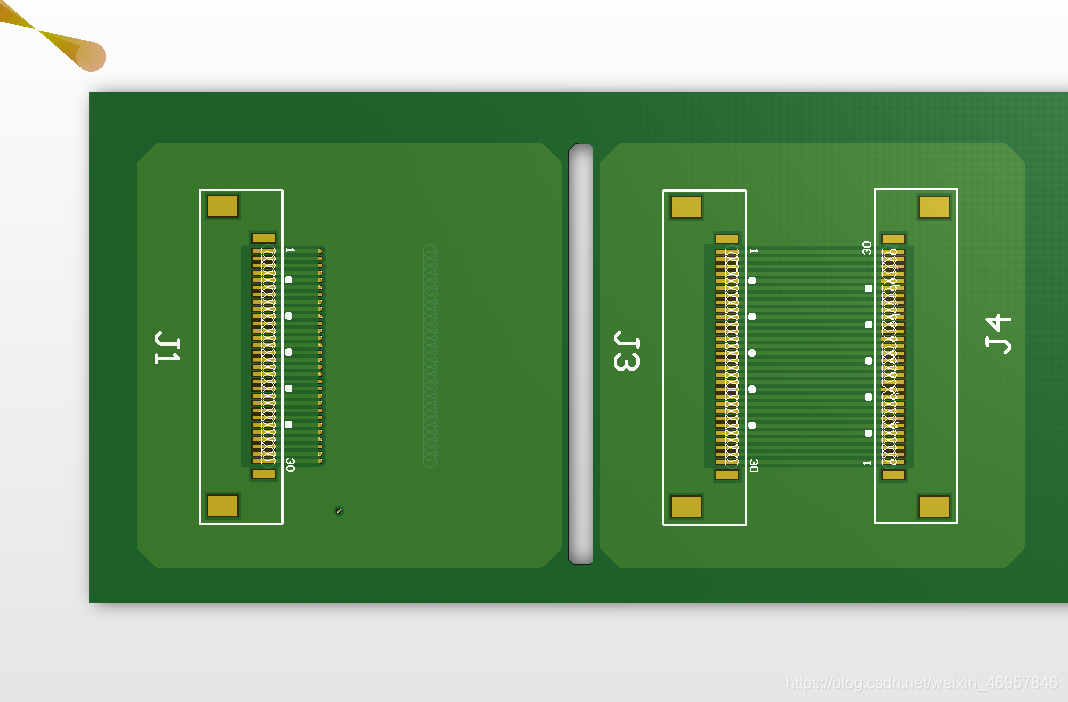

可通过3维模式查看,是否已经更改:
在这里插入图片描述

总结

如果各位看官还有其他方法,可评论提供,供大家参考。
