【Altium】如何设置板框的内缩与外扩

1、 文档目标

在Altium软件中建立异形板框的内缩和外扩

2、 问题场景

当板子不满足pcb设计的要求需要修改尺寸，大多数异型板框都是结构工程师绘制完成再导入到AD里的，比较麻烦，所以重新绘制还要花费时间，如图1为异形板框。

图1

3、软硬件环境

1）、软件版本：Altium Designer 24.5.2

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1、在机械层选中板框复制，在线路层下（Top层、Botton层）点击【编辑】->【智能粘贴】或者用快捷键ZA放置线框；

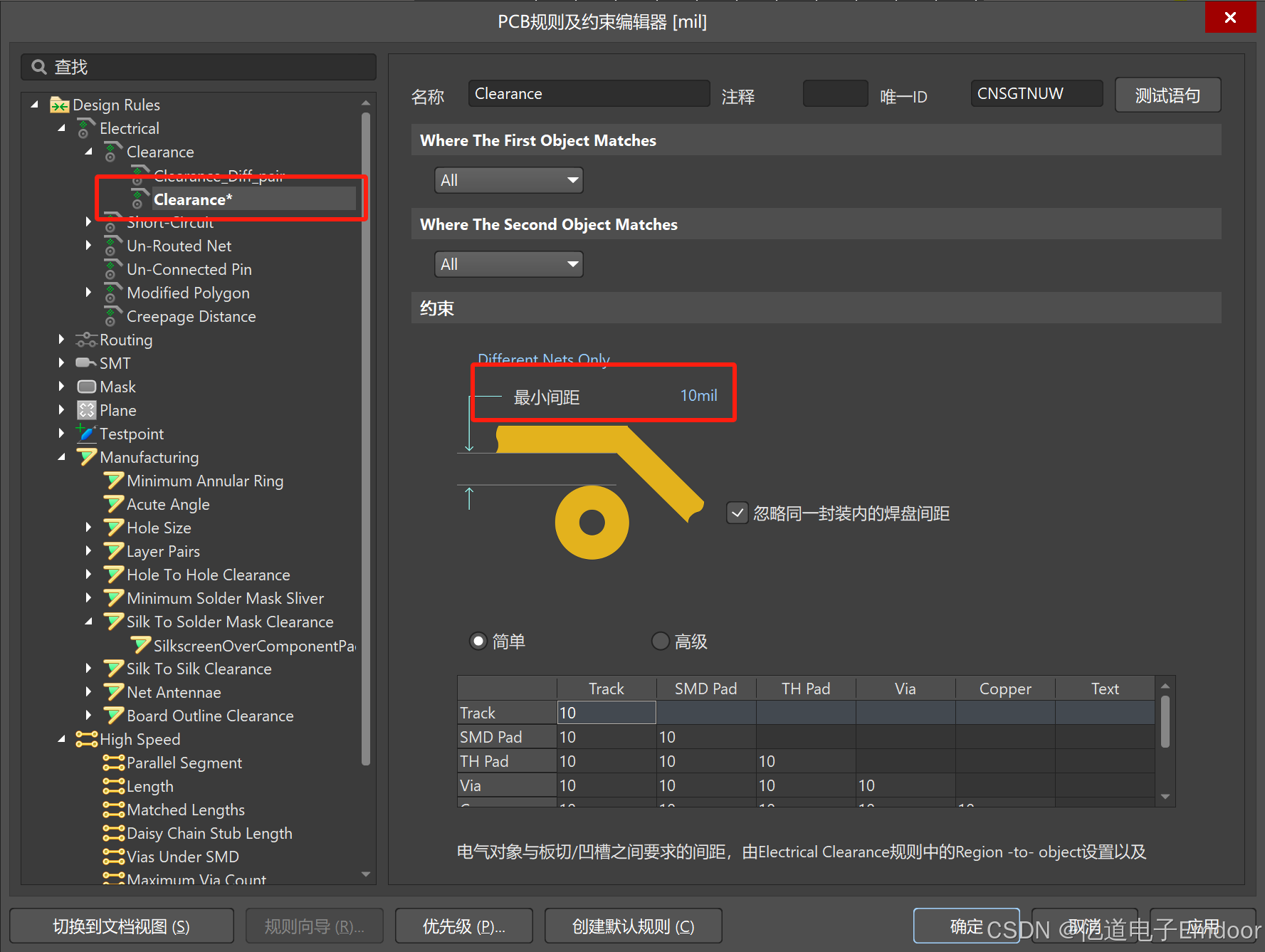

2、在线路层下选中板框，根据项目板子内缩、外扩要求（以10mil为例）修改参数，【设计】->【规则】->【Eledrical】->【Clearance】设置最小间距为10mil，【应用】->【确定】；

图2

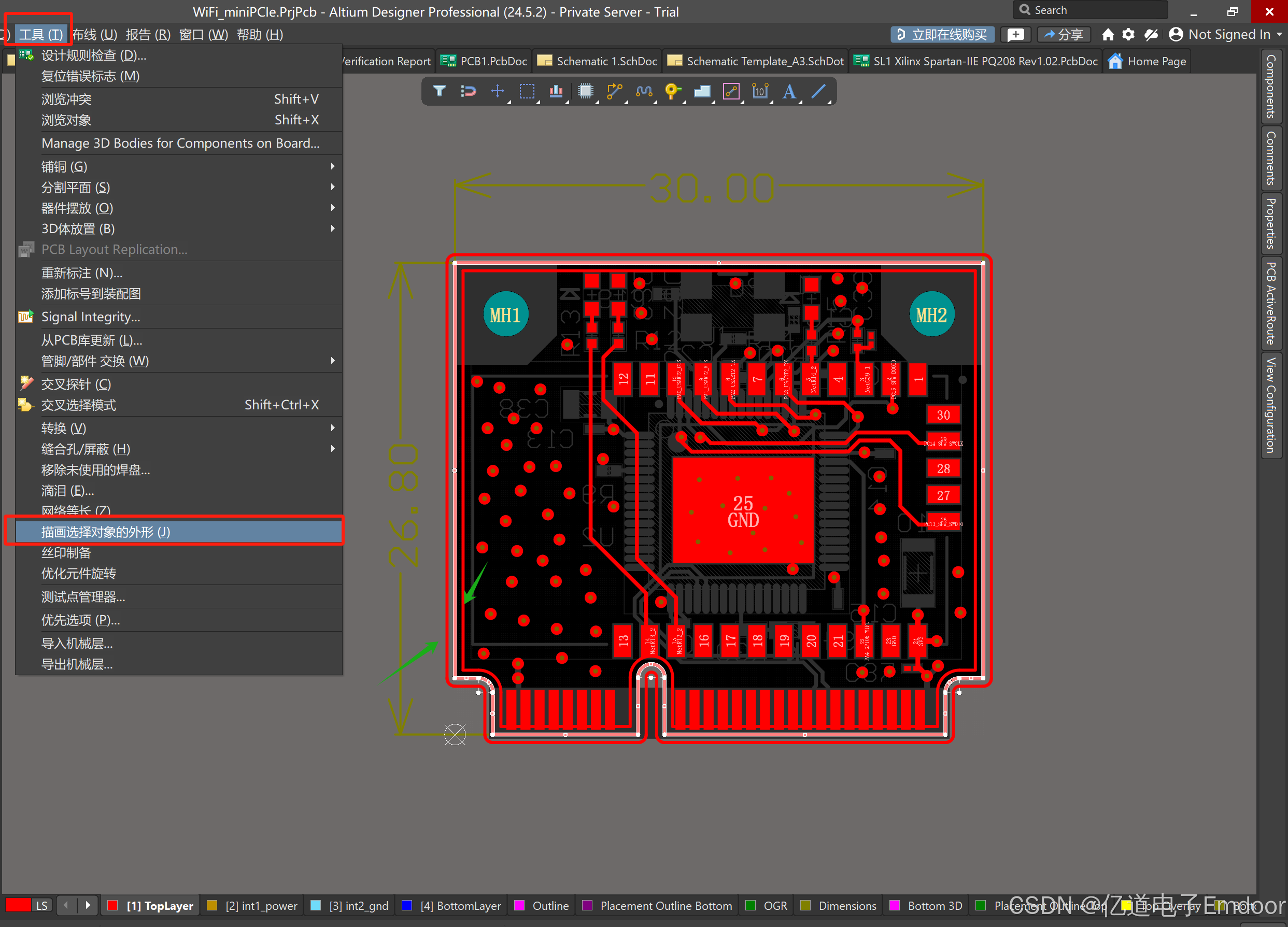

3、选中板框，【工具】->【描画选择对象的外形】，PCB就会出现内缩和外扩的轮廓；

图3

4、以外扩为例子，将内缩的板框选中删除，将外框的选中进行剪切操作，在机械层下通过特殊粘贴操作放置板框，复制粘贴时建议以原点为参考点；

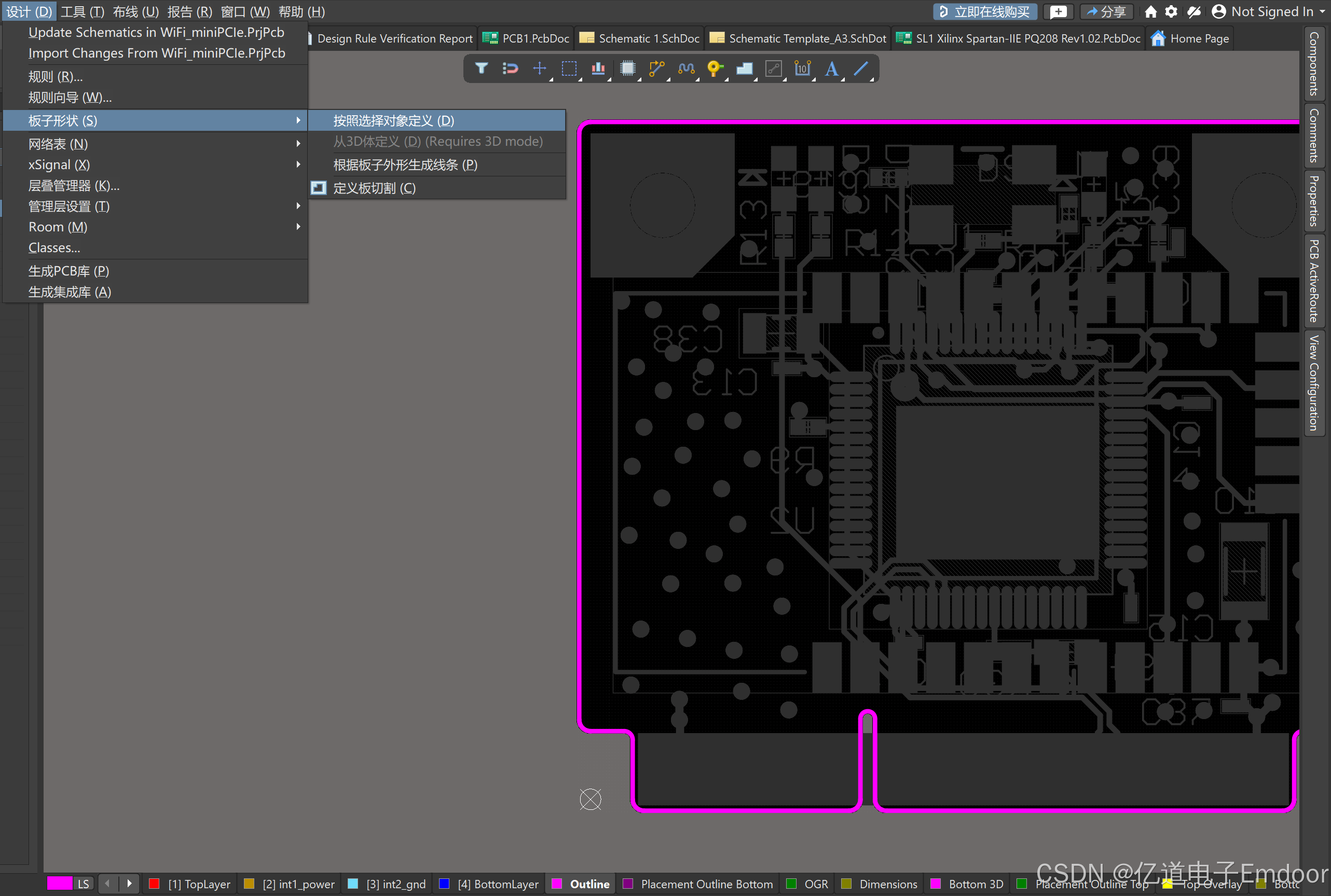

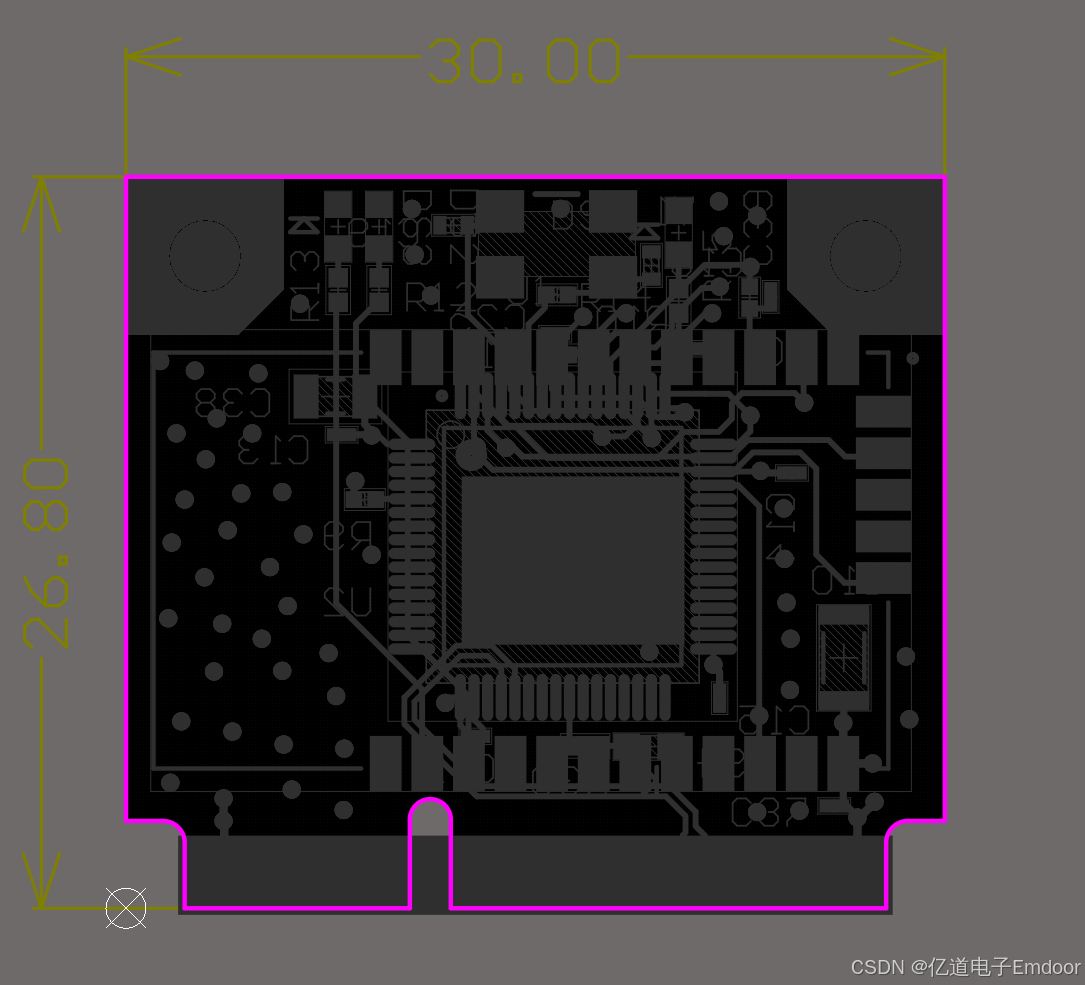

5、选中板框，【设计】->【板子形状】->【按照选择对象定义】，就可实现板框的内缩和外扩了。

图 4

————————————————————————
