文章目录

1.动态调试camera寄存器

FAQ05758
首先确保驱动中
sensor driver（XXX_sensor.c）中正确实现相应的feature control:

UINT32 XXX_FeatureControl(MSDK_SENSOR_FEATURE_ENUM FeatureId,
        UINT8 *pFeaturePara,UINT32 *pFeatureParaLen)
{
...
  case SENSOR_FEATURE_SET_REGISTER:
   XXX_write_cmos_sensor(pSensorRegData->RegAddr, pSensorRegData->RegData);
  break;
  case SENSOR_FEATURE_GET_REGISTER:
   pSensorRegData->RegData = XXX_read_cmos_sensor(pSensorRegData->RegAddr);
  break;
...
}

打开camera
adb shell echo “addr” > /proc/driver/camsensor3
然后cat /proc/driver/camsensor3 查看结果

B:/proc/driver # echo "300b" > camsensor
B:/proc/driver # cat camsensor
addr = 0x0000300b, data = 0x00000088

写同理
adb shell echo “addr para” > /proc/driver/camsensor3
注意，add 与 para均是16进制

2.log打开

mtk通用log
adb root

adb shell setprop persist.mtk.camera.log_level 3

adb shell setprop persist.vendor.mtk.camera.log_level 3

adb root
adb shell setenforce 0
isp问题：
adb shell setprop debug.camera.log.p1node 2
adb shell setprop debuglog.imageio.iopipe 3
adb shell setprop debug.camera.log 1
adb shell setprop debug.camera.log.hal3a 1
adb shell setprop persist.mtk.camera.log_level 3
adb shell setprop debug.camera.log 5
adb shell setprop debug.aao_buf_mgr.enable 1
adb shell setprop debug.afo_buf_mgr.enable 1
其他
adb shell setprop persist.vendor.mtk.camera.log_level 3
adb shell setprop persist.vendor.debug.camera.log 2
adb shell setprop persist.mtk.camera.log_level 3
adb shell setprop persist.vendor.mtk.camera.log_level 3
adb shell setprop vendor.debug.mapping_mgr.enable 2
adb shell setprop debug.hal3av3.log 263
adb shell setprop debug.paramctrl.enable 1
its相关：
adb root
adb shell setenforce 0
adb shell setprop persist.vendor.mtk.camera.log_level 3
adb shell setprop vendor.debug.camera.log 3
adb shell setprop vendor.debug.camera.log.hal3a 1
adb shell setprop vendor.debug.hal3av3.log 263
adb shell setprop vendor.debug.3a.log 1
adb shell setprop debug.cam.drawid 1
adb shell setprop vendor.debug.hal3a.task 1
adb shell setprop vendor.debug.aaa_sensor_mgr.enable 1
adb shell setprop vendor.debug.ae_mgr.enable 1
adb shell setprop vendor.debug.aaa.pvlog.enable 1
adb shell setprop vendor.debug.camera.log.p1node 3
adb shell setprop vendor.flash_is_debug 1
adb shell pkill camera*
打闪相关：

----------------for ae

adb shell setprop debug.ae_mgr.enable 1

adb shell setprop debug.aaa.pvlog.enable 1

adb shell setprop debug.ae.enable 9

adb shell setprop debug.ae.plineinfo 1(for algo pline info)

---------------for hal3a

adb shell setprop debug.camera.log 1

adb shell setprop debug.hal3av3.log 263 // Hal3AAdapter3.cpp

adb shell setprop debug.camera.log.hal3a 1 // Hal3AFlowCtrl.cpp

adb shell setprop debug.3a.log 1 // Thread3AImp.cpp

adb shell setprop debug.thread_raw.log 1 // ThreadRawImp.cpp

adb shell setprop debug.aaa_state.enable 1

---------------for flashlight

adb shell setprop debug.z.flash_verbose_en 1

adb shell setprop debug.camera.log 1

3a相关：
adb root

adb shell setenforce 0

adb shell setprop persist.vendor.mtk.camera.log_level 3

adb shell setprop vendor.debug.camera.log 3

adb shell
setprop vendor.debug.camera.log.hal3a 1

adb shell setprop vendor.debug.hal3av3.log 263

adb shell setprop vendor.debug.3a.log 1

adb shell setprop vendor.debug.hal3a.task 1

adb shell setprop vendor.debug.aaa_sensor_mgr.enable 1

adb shell setprop vendor.debug.ae_mgr.enable 1

adb shell setprop vendor.debug.aaa.pvlog.enable 1

adb shell setprop vendor.debug.camera.log.p1node 2

adb shell setprop debug.cam.drawid 1adb shell pkill cameraserver

adb shell pkill camerahalserver

3.sensor信息

查看meta data 配置是否生效
adb shell dumpsys media.camera -v 2 > meta.info.txt

获取camera info (sensor name，各个size的size配置，delay frame的配置等)
adb shell cat /proc/driver/camera_info

MIPI pixel rate check
adb shell sentest [sensorDev] [scenario]
• sensorDev - 1:main, 2:sub, 4:main2, ……
• Scenario - 0:preview, 1:capture, 2: normal_video, ……***

4.isp出帧

FAQ18079
关键log(kernel):P1_SOF 或 DON 或ISP

releaseAction] [Cam:
CAMA P1_SOF
CAMB P1_SOF
main: P1NodeImp 也会打印SOF

源码路径：
/kernel-4.14/drivers/misc/mediatek/cameraisp/src/mt6765/camera_isp.c
将 #define ISP_DEBUG打开，可以看到更多log

5.android.hardware.camera.raw.xml

  1. 这些feature项的配置有两个地方：
    a./frameworks/native/data/etc/xxxx.xml //xxxx表示不同feature name
    b./device/mediatekprojects/xxxx/ //xxxx表示当前project

对应有android.app.cts.SystemFeaturesTest#testCameraFeatures
常见修改autofocus与capability.raw根据实际情况配置或者注释掉。

如：CtsAppTestCases
android.app.cts.SystemFeaturesTest#testCameraFeatures
Fail Details:java.lang.AssertionError: PackageManager#hasSystemFeature should return true for android.hardware.camera.level.full
则在相应android.hardware.camera.xml文件加上

<feature name="android.hardware.camera.level.full" />

添加"android.hardware.camera.capability.raw功能时，要注意添加对应metadata，
如：
camera 的CameraCharacteristics.REQUEST_AVAILABLE_CAPABILITIES_RAW的

在 config_static_metadata_scaler.h 增加

  CONFIG_ENTRY_VALUE(HAL_PIXEL_FORMAT_RAW16, MINT32)

        CONFIG_ENTRY_VALUE(640, MINT32)

        CONFIG_ENTRY_VALUE(960, MINT32)

        CONFIG_ENTRY_VALUE(MTK_SCALER_AVAILABLE_STREAM_CONFIGURATIONS_OUTPUT, MINT32)

         .............
         CONFIG_ENTRY_VALUE(HAL_PIXEL_FORMAT_RAW16, MINT64)
        CONFIG_ENTRY_VALUE(640, MINT64)
        CONFIG_ENTRY_VALUE(960, MINT64)
        CONFIG_ENTRY_VALUE(33333333, MINT64)

同时在config_static_metadata_request_commonType.h添加声明：

    CONFIG_METADATA_BEGIN(MTK_REQUEST_AVAILABLE_CAPABILITIES)//new
		........

        CONFIG_ENTRY_VALUE(MTK_REQUEST_AVAILABLE_CAPABILITIES_RAW, MUINT8)   //添加

        ........

    CONFIG_METADATA_END()

●相机硬件功能 android.hardware.camera
应用使用设备的后置相机。只有前置相机的设备不会列出该功能，因此如果您的应用可与任何朝向的相机通信，请改用android.hardware.camera.any 功能。

●android.hardware.camera.any 应用使用设备的其中一个相机或用户为设备连接的外置相机。
如果您的应用不要求相机必须是后置式，请使用此值来替代 android.hardware.camera。

●android.hardware.camera.autofocus 应用使用设备相机支持的自动对焦功能。 应用通过使用该功能暗示其还使用 android.hardware.camera 功能，除非这个父功能在声明时使用了 android:required=”false”。

● android.hardware.camera.capability.manual_post_processing 应用使用设备相机支持的
MANUAL_POST_PROCESSING 功能。 您的应用可以通过该功能替换相机的自动白平衡功能。 使用
android.colorCorrection.transform、android.colorCorrection.gains 以及
TRANSFORM_MATRIX 的 android.colorCorrection.mode。

● android.hardware.camera.capability.manual_sensor 应用使用设备相机支持的
MANUAL_SENSOR 功能。 该功能隐含对自动曝光锁定 (android.control.aeLock)
的支持，该支持可以让相机的曝光时间和灵敏度一直固定在特定值。

●android.hardware.camera.capability.raw 应用使用设备相机支持的 RAW 功能。 该功能暗示设备可以保存
DNG（原始）文件，并且设备的相机提供您的应用直接处理这些原始图像所需的 DNG 相关元数据。

●android.hardware.camera.external 应用与用户为设备连接的外置相机通信。
但该功能不能保证外置相机可供您的应用使用。

●android.hardware.camera.flash 应用使用设备相机支持的闪光功能。 应用通过使用该功能暗示其还使用
android.hardware.camera 功能，除非这个父功能在声明时使用了 android:required=”false”。

●android.hardware.camera.front 应用使用设备的前置相机。 应用通过使用该功能暗示其还使用
android.hardware.camera 功能，除非这个父功能在声明时使用了 android:required=”false”。

● android.hardware.camera.level.full 应用使用设备的至少一个相机提供的 FULL 级图像捕捉支持。 提供
FULL 支持的相机可提供快速捕捉功能、逐帧控制和手动后期处理控制。

6.media_profiles.xml

mtk 解释
media_profiles.xml编解码讲解
客制化问题

cts源码：android/cts/tests/tests/media/src/android/media/cts/CamcorderProfileTest.java

实际情况实际分析，media_profiles.xml 需要遵循几个原则，不然会导致cts一系列问题。

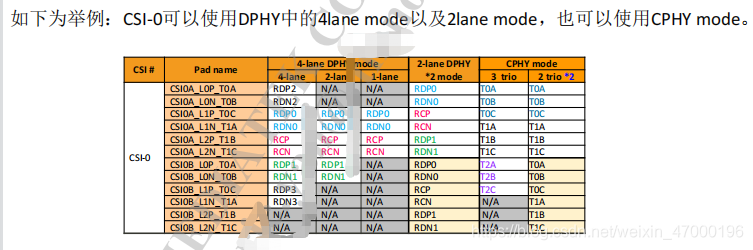

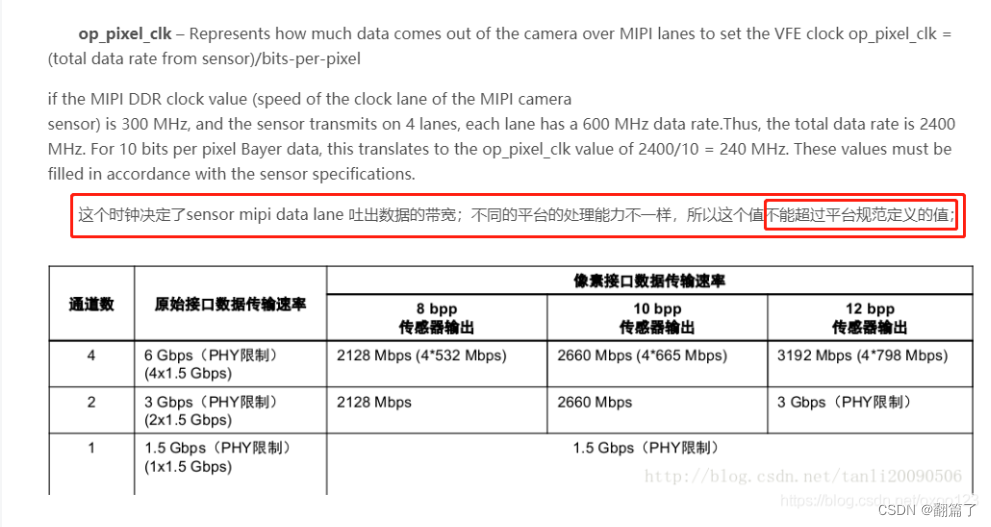

7.mipi lane问题

参考：https://blog.csdn.net/weixin_38328785/article/details/112131386
在这里插入图片描述

DPHY

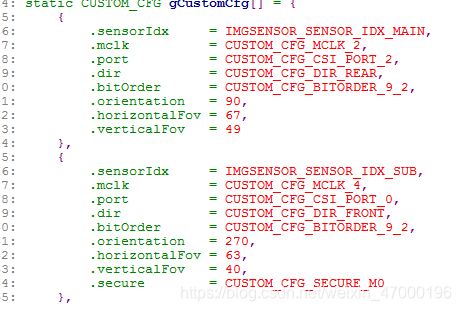

vendor/mediatek/proprietary/custom/project/hal/imgsensor_src/cfg_setting_imgsensor.cpp
在这里插入图片描述

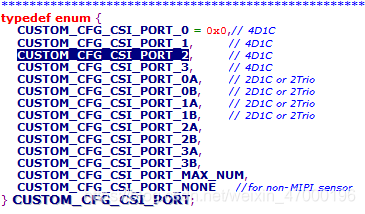

这里是csi 0~4, 4lane。如果要拆分的话，直接配置成如CUSTOM_CFG_CSI_PORT_0A与CUSTOM_CFG_CSI_PORT_0B 就是将csi0拆分成2lane了。
一般是定义在对应平台的
mt6779/hal/inc/camera_custom_imgsensor_cfg.h中
在这里插入图片描述
另外，sensor驱动中还需指定.mipi_lane_num = SENSOR_MIPI_4_LANE,//mipi lane num
FAQ22847

当配置未生效或者不知道走哪一个文件时，可以加log确认
/vendor/mediatek/proprietary/hardware/mtkcam/drv/src/sensor/common/v1_1/imgsensor_drv.cpp

将 //#define SENDCMD_LOG
注释打开即可

794      case CMD_SENSOR_GET_MCLK_CONNECTION:
795          *parg1 = m_pCustomCfg->mclk;
796  #ifdef SENDCMD_LOG
797          LOG_MSG("[CMD_SENSOR_GET_MCLK_CONNECTION] *parg1 = %d", (MUINT32)*parg1);
798  #endif
799          break;
800
801      case CMD_SENSOR_GET_MIPI_SENSOR_PORT:
802          *parg1 = m_pCustomCfg->port;
803  #ifdef SENDCMD_LOG
804          LOG_MSG("[CMD_SENSOR_GET_MIPI_SENSOR_PORT]");
805  #endif
806          break;

8.test_ev_compensation_advanced

FAQ21801
参考：test_ev_compensation_advanced.py_.pdf

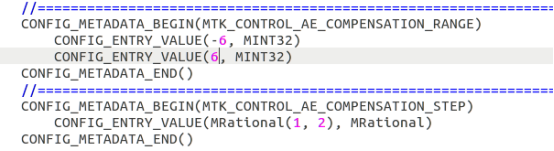

主要是这两处
在这里插入图片描述
AE_COMPENSATION_RANGE一般是-4,4，也有-6,6等值。
AE_COMPENSATION_STEP一般是1,2，这里step为2，测试时就是从-6，-4，-2这样。

    CONFIG_METADATA_BEGIN(MTK_SENSOR_INFO_SENSITIVITY_RANGE)
        CONFIG_ENTRY_VALUE(100, MINT32)
        CONFIG_ENTRY_VALUE(1200, MINT32)///12xgain
    CONFIG_METADATA_END()

    CONFIG_METADATA_BEGIN(MTK_SENSOR_INFO_EXPOSURE_TIME_RANGE)// 100 us - 400ms
        CONFIG_ENTRY_VALUE(100000L, MINT64)
        CONFIG_ENTRY_VALUE(200000000L, MINT64) ///最大曝光时间是200ms
    CONFIG_METADATA_END()

    CONFIG_METADATA_BEGIN(MTK_SENSOR_MAX_ANALOG_SENSITIVITY)
        CONFIG_ENTRY_VALUE(128, MINT32) ///这里目前配置的是128，这里通常配置的是最大的sensor gain
    CONFIG_METADATA_END()

SENSITIVITY_RANGE 值是否合适（该值由SENSOR_MAX_ANALOG_SENSITIVIT和平台gain倍数决定，但一般均不用最大值），如在ev较大时（如4或6时）实际值低于期望值太多，则减小此处配置最大值可能能过，但是可能导致DUO ready test失败。

通过日志查看对应的ev值的log ，检测 ae_mgr中收到的ev 是否正确,如果不正确请提case给MTK
Sensor driver中是否有正确收到对应的shutter和gain,如果没有收到,请提
case给MTK
如果有正确收到对应的shutter和gain,请找sensor vendor解决sensor 设置对
应的ae值,表现不如预期的原因。

ae_mgr 为logtag

    //==========================================================================
    CONFIG_METADATA_BEGIN(MTK_SENSOR_INFO_MAX_FRAME_DURATION)// 30 sec
        CONFIG_ENTRY_VALUE(200000000L, MINT64)
    CONFIG_METADATA_END()

MAX_FRAME_DURATION为最小帧率对应的帧间隔，要求大于等于SENSOR_INFO_EXPOSURE_TIME_RANGE的值

9.CCU

ccu有单独的mcu，在CCU中跑AE相关运算，可以省掉CPU的AE运算时间。
其中，

  1. ccu shutter&gain：
    表示通过 ccu 调用i2c接口写入 sensor 的shutter 和 gain。
    可以省掉 cpu 调用i2c接口的时间，但不能加速AE收敛。
  2. CCU AE Algo:
    在ccu中跑AE Algo。
    可以省掉 cpu 跑AE Algo的时间，而且可以加速AE 收敛。
  3. 能否切到cpu AE Algo:
    表示当前平台是否强制跑CCU AE Algo，对于强制跑CCU AE Algo 的平台，不支持传统的CPU AE Algo。

因为是编译时从驱动中拿ae相关函数，所以，在命名上，有一定要求，否则编译不过。
1.sensor名字，在kd_imgsensor.h中定义，且必须遵循SENSOR_NAME_+<sensor_name>，如SENSOR_NAME_OV8856_MIPI_RAW
2.驱动头文件命名，去掉.h后应与.c相同
3. iWriteRegI2C • iWriteRegI2CTiming • iReadRegI2C • iReadRegI2CTiming使用默认i2c读写函数

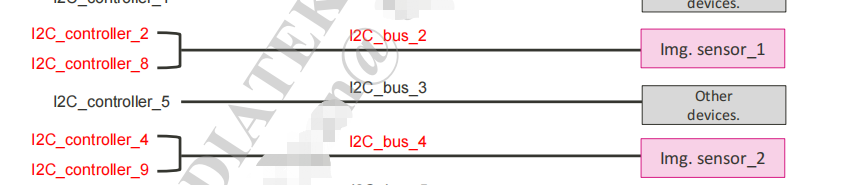

4. sensor挂载的i2c bus,需要支持2路以上，具体平台不同在这里插入图片描述
log:
adb root
adb shell setprop vendor.debug.drv.ccu_drv 5
adb shell setprop vendor.debug.ccuif.ccu_drv 5
adb shell pkill camera*
tag:CcuDrv 或I2C wr dump

10.flicker

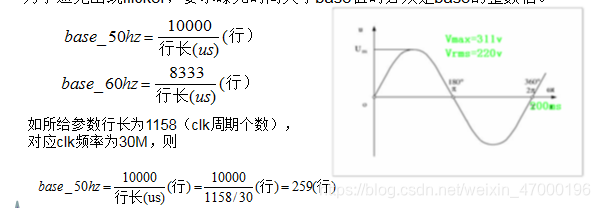

交流电照明灯发出的光会以一定频率抖动，导致sensor图像出现行方向的水波纹，称之为flicker。目前主要的交流电频率有50Hz（中国）和60Hz两种。为了避免出现flicker，要求曝光时间大于base值时必须是base的整数倍。
在这里插入图片描述

当出现flicker时，首先要判断曝光时间是否正确，打印曝光寄存器值，看是否是base的整数倍；如果是base的整数倍，那么就得确认所用的行长和频率是否正确；如果都正确就需要向研发反映，可能sensor功能异常或者是行干扰。

11.cts 帧率测试相关

常见为testCameraToSurfaceTextureMetadata与testPreviewFpsRange等

debug方法：
1）上层成功设定15fps到camera kernel driver部分。
见log：

[ 6985.842845] (1)[26035:3ATHREAD][name:×××mipi_Sensor&]×××_camera_sensor[set_max_framerate_by_scenario] scenario_id = 0, framerate = 150

2）在随后的log中，搜索P1_SOF，发现两帧之间时间差为33ms，即sensor的帧率是30fps。这说明虽然设定了15fps的帧率到sensor，但其仍然输出30fps。
见log：
[ 6986.034669] -(0)[26036:AFthread][name:camera_isp_D2&][ISP_D2] P1_SOF_13
[ 6986.067636] (2)[26035:3ATHREAD][name:camera_isp_D2&][ISP_D2] P1_SOF_14
两帧时间差是6986.067636-6986.034669 = 32967，约33ms

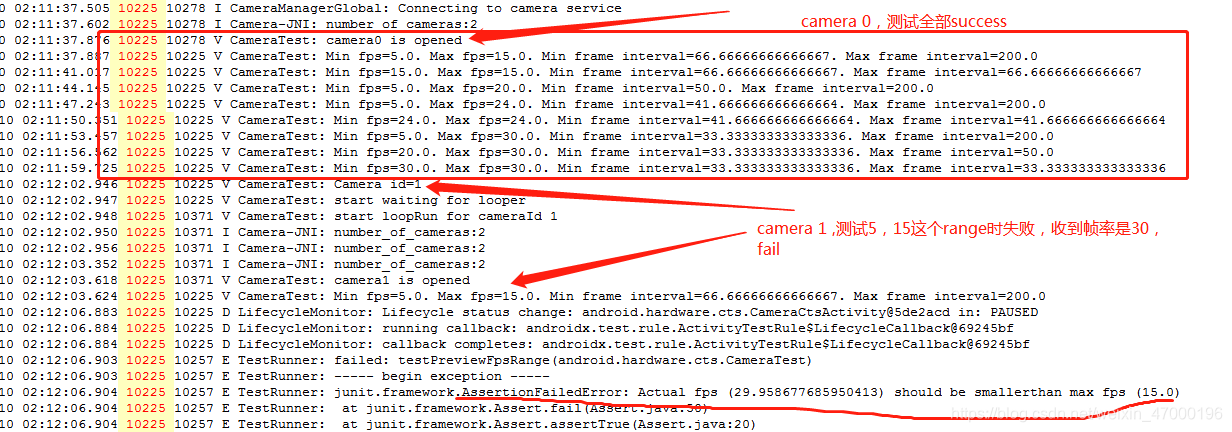

看一下testPreviewFpsRange的log，此时就可按照上面的方法排查
在这里插入图片描述
两个方向
上层有没有把帧率下发下来（检查flow，rang 配置等）
如有下发，实际出帧是否符合预期 （检查驱动set_dummy函数，写帧长函数，性能）

12.耗时

power on 阶段,主要耗时在上电上面

<7>[   73.402464]  (6)[4470:powerOnSensor0][imgsensor][IMGSENSOR_PROFILE] [imgsensor][kdCISModulePowerOn]Profile = 28812 us

sensor open时，会有 init操作，主要是init 写寄存器

<7>[   73.503729]  (6)[4470:powerOnSensor0][imgsensor][IMGSENSOR_PROFILE] [imgsensor][SensorOpen]Profile = 130085 us

Preview setting/Capture setting 下这些setting时也会有耗时

<7>[   73.884306]  (4)[4516:HwBinder:815_1]S5K3L6_camera_sensor[control] scenario_id = 1
<7>[   73.884311]  (4)[4516:HwBinder:815_1]S5K3L6_camera_sensor[capture] E
<7>[   73.884317]  (4)[4516:HwBinder:815_1]S5K3L6_camera_sensor[capture_setting] capture_setting() E! currefps:300
<14>[   73.889788]  (0)[339:init]init 26: [73858][200]ReapLogT PropSet [debug.tracing.screen_brightness]=[0.8]73657 Done
<7>[   73.892507]  (0)[4516:HwBinder:815_1]S5K3L6_camera_sensor[set_mirror_flip] S5K3L6_camera_sensor[set_mirror_flip] image_mirror = 0
<7>[   73.893308]  (0)[4516:HwBinder:815_1][imgsensor][IMGSENSOR_PROFILE] [imgsensor][SensorControl]Profile = 8989 us

13. SENSOR_INFO_SENSITIVITY

metadata中
MTK_SENSOR_MAX_ANALOG_SENSITIVITY => Sensor analog gain only
这里是sensor支持的最大again。

当android.sensor.sensitivity值小于或等于这个值时，所有的应用增益必须是模拟的again。对于大于这个的数值，增益可以是模拟和数字的混合。

MTK_SENSOR_INFO_SENSITIVITY_RANGE => Sensor gain + isp gain
一般来说,MTK_SENSOR_INFO_SENSITIVITY_RANGE (100,16000)
isp gain就是10倍。

平台最新基线，在

vendor/mediatek/proprietary/hardware/mtkcam/utils/metastore/metadataprovider/constructStaticMetadata.cpp

中，限制重写了MTK_SENSOR_INFO_SENSITIVITY_RANGE的最大值，会直接在MTK_SENSOR_MAX_ANALOG_SENSITIVITY 的基础上放大10倍，metadata中配置无效。

对于更新的平台，最大会到19200，具体看constructStaticMetadata.cpp实现

14.size配置

     HAL_PIXEL_FORMAT_BLOB                                          代表jepg 格式
     HAL_PIXEL_FORMAT_IMPLEMENTATION_DEFINED         代表yuv 格式
     HAL_PIXEL_FORMAT_YCbCr_420_88                             代表yuv 格式
 三个格式的分析率不相关，按需配置
  目前在P版本上：
        三个格式的分辨率，必须满足如下规则<= android.sensor.info.activeArraySize  <=android.sensor.info.pixelArraySize 且长宽必须被16整除的条件下，可以随便设置。
 在O版本上：
	可以做插值不必满足<= android.sensor.info.activeArraySize<=android.sensor.info.pixelArraySize

下面三个metadata有什么区别？
                                                                                            	 metadata对应的key
	MTK_SCALER_AVAILABLE_STREAM_CONFIGURATIONS           android.scaler.availableStreamConfigurations
	MTK_SCALER_AVAILABLE_MIN_FRAME_DURATIONS               android.scaler.availableMinFrameDurations
	MTK_SCALER_AVAILABLE_STALL_DURATIONS                        android.scaler.availableStallDurations

针对每个size,都需要在
MTK_SCALER_AVAILABLE_STREAM_CONFIGURATIONS ，MTK_SCALER_AVAILABLE_MIN_FRAME_DURATIONS ，MTK_SCALER_AVAILABLE_STALL_DURATIONS
这三个里面配置
HAL_PIXEL_FORMAT_BLOB
HAL_PIXEL_FORMAT_YCbCr_420_888两组

  config_static_metadata_scaler.h中配置如下三个tag就可以了
MTK_SCALER_AVAILABLE_STREAM_CONFIGURATIONS
MTK_SCALER_AVAILABLE_MIN_FRAME_DURATIONS
MTK_SCALER_AVAILABLE_STALL_DURATIONS

注意点：
1.每个tag中对应的size必须都有，就是在第一个tag中填了一个size，在后面两个tag中也必须有这个size
2.每个size对应有三种类型BLOB、RAW16、YUV，RAW16只需要填一组就可以了(此size为sensor可以输出的最大size)
3.tag中有MTK_SCALER_AVAILABLE_STREAM_CONFIGURATIONS_INPUT的项不要去改动，只需要改output的就可以了

HAL_PIXEL_FORMAT_IMPLEMENTATION_DEFINED是预览尺寸
log

1.在AP log中可以搜索关键字：getTargetPreviewSize
2. 在hal层中log中搜关键字：evaluatePreviewSize   ------>  evaluate preview size

帧持续时间配置：
每个分辨率的最后一项（如：66666666）都需进行计算
数值计算方法：每帧最大持续时间只能是以下3个值中的一个(ns)
1000000000/15=66666666
1000000000/20=50000000
1000000000/30=33333333
每帧最大持续时间=H * W / 200*1000（选取大于且与其最接近的上述3个值中的一个）
如：

CONFIG_ENTRY_VALUE(HAL_PIXEL_FORMAT_BLOB, MINT64)
CONFIG_ENTRY_VALUE(3968, MINT64)

CONFIG_ENTRY_VALUE(2976, MINT64)

CONFIG_ENTRY_VALUE(66666666, MINT64)

3968 * 2976 / 200 * 1000=59043000，
与66比较接近，则配置为66666666

关于帧持续时间与帧停顿时间：
可参考：

SENSOR_FRAME_DURATION：
从当前帧曝光开始到下一帧曝光开始的持续时间，
getOutputMinFrameDuration：

getOutputStallDuration
以下格式可能总是有一个停顿持续时间：JPEG RAW16 RAW_PRIVATE
以下格式永远不会有停顿时间：YUV_420_888 PRIVATE

15.adb 查看引脚状态

cd /sys/devices/platform
ls | grep pinctrl
如：pinctrl@1000b000
进入pinctrl@1000b000目录：

查看gpio100状态
cat mt_gpio | grep 100:

at mt_gpio | grep 100:                                                        <
100: 0100020110
at mt_gpio | grep 100:                                                        <
100: 1101020110

在这里插入图片描述

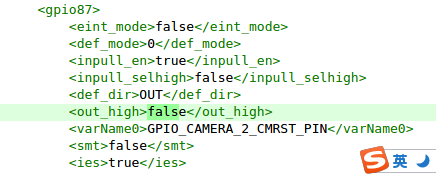

供电的LDO ，GPIO
会是这两种状态：

at mt_gpio | grep 167:                                                        <
167: 0100000110
at mt_gpio | grep 167:                                                        <
167: 0111000110

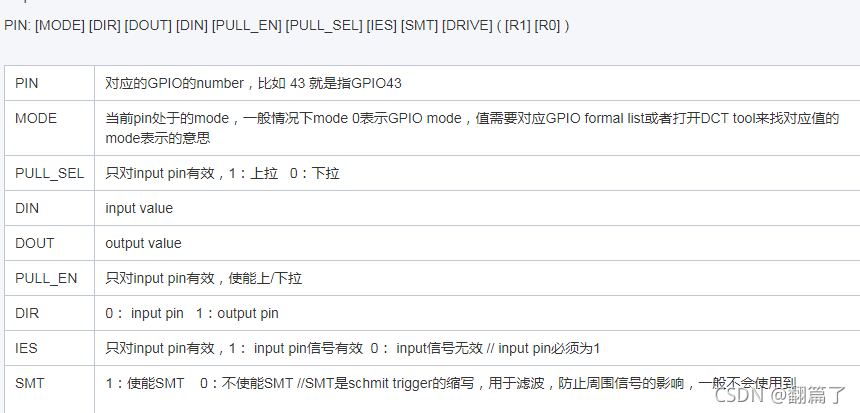

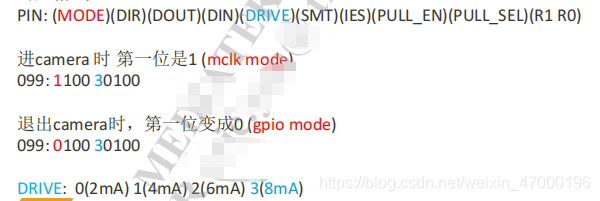

PIN         (MODE)(DIR)(DOUT)(DIN)(DRIVE)(SMT)(IES)(PULL_EN)(PULL_SEL)(R1 R0)
000         0001001111
GPIO0: mode-0（具体mode对应GPIO实际设计需求）, DIR-0也就是GPIO设置为输入(1为输出)，Dout-0，DIN-1即输入电平为1，DRIVE-00, SMT-1,IES-1（设置输入时IES必须设置为1）, PULL_EN-1（只有设置为1后才能使能上下拉）, PULL_SEL-1(上拉)—设置OK
001         0000001110
GPIO1: mode-0（具体mode对应GPIO实际设计需求）, DIR-0也就是GPIO设置为输入(1为输出)，Dout-0，DIN-0即输入电平为0，DRIVE-00, SMT-1,IES-1（设置输入时IES必须设置为1）, PULL_EN-1（只有设置为1后才能使能上下拉）, PULL_SEL-0(下拉)—设置ok
002         0000001111
GPIO1: mode-0（具体mode对应GPIO实际设计需求）, DIR-0也就是GPIO设置为输入(1为输出)，Dout-0，DIN-0即输入电平为0，DRIVE-00, SMT-1,IES-1（设置输入时IES必须设置为1）, PULL_EN-1（只有设置为1后才能使能上下拉）, PULL_SEL-1(使能上拉)—上拉电阻到输入口可以产生漏电，但是由于上拉电阻为75K(default)，电流较小可以忽略

在这里插入图片描述
adb命令拉高拉低
adb shell “chmod 777 /sys/devices/platform/pinctrl/mt_gpio”
adb shell “cat /sys/devices/platform/pinctrl/mt_gpio | grep 134”
adb shell “echo out 134 0 > /sys/devices/platform/pinctrl/mt_gpio”
adb shell “echo out 134 1 > /sys/devices/platform/pinctrl/mt_gpio”

6765平台就是
adb shell “echo out 6 0 > /sys/devices/platform/pinctrl@1000b000/mt_gpio”

16.驱动size配置

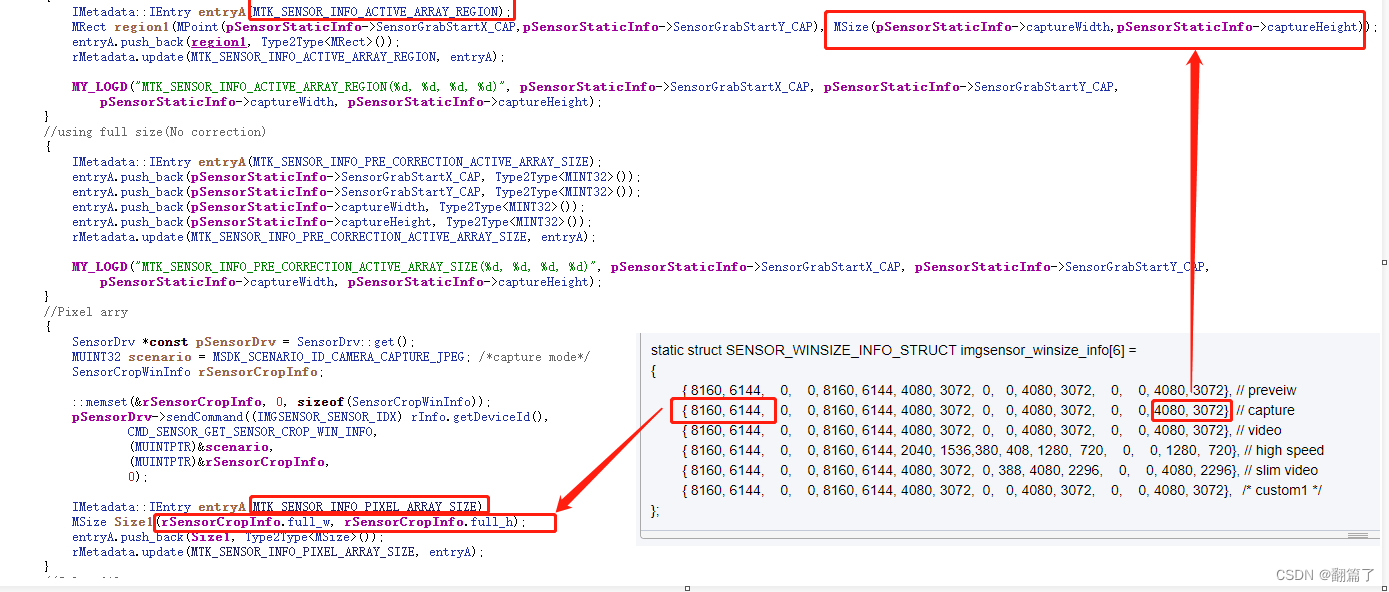

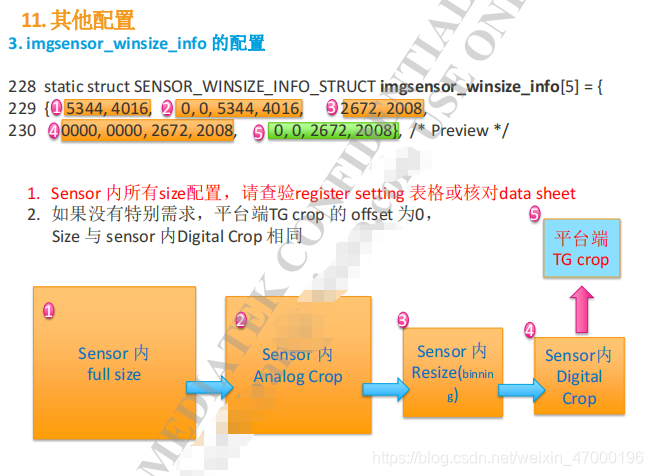

如图，第五组就是平台的crop,前四组是在sensor内部crop的
在这里插入图片描述

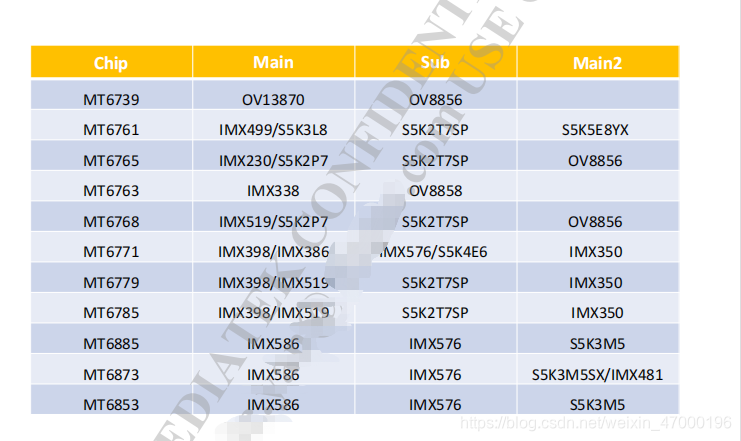

17.平台sensor代码参考

在这里插入图片描述

18.i2c bus相关配置

6765平台：
kernel-4.19/drivers/misc/mediatek/imgsensor/src/common/v1/imgsensor_i2c.c中：

19  #ifdef CONFIG_OF
20  static const struct of_device_id gof_device_id_0[] = {
21  	{ .compatible = IMGSENSOR_I2C_OF_DRV_NAME_0, },
22  	{}
23  };
24  static const struct of_device_id gof_device_id_1[] = {
25  	{ .compatible = IMGSENSOR_I2C_OF_DRV_NAME_1, },
26  	{}
27  };
28  static const struct of_device_id gof_device_id_2[] = {
29  	{ .compatible = IMGSENSOR_I2C_OF_DRV_NAME_2, },
30  	{}
31  };
32  #endif

93  #define IMGSENSOR_I2C_OF_DRV_NAME_0 "mediatek,camera_main"
94  #define IMGSENSOR_I2C_OF_DRV_NAME_1 "mediatek,camera_sub"
95  #define IMGSENSOR_I2C_OF_DRV_NAME_2 "mediatek,camera_main_two"

如上，gof_device_id_0 1 2分别对应
IMGSENSOR_I2C_DEV_0,
IMGSENSOR_I2C_DEV_1,
IMGSENSOR_I2C_DEV_2,

而mediatek,camera_main，是由dws生成的cust.dtsi决定的：
如果dws中：
CAMERA_MAIN配置为channal 2，那么，生成的dtsi会是：

&i2c2 {
	camera_main_mtk:camera_main@6c {
		compatible = "mediatek,camera_main";
		reg = <0x6c>;
		status = "okay";
	};

CAMERA_MAIN2配置为channal 6，那么，生成的dtsi会是：

&i2c6 {
	camera_main_two_mtk:camera_main_two@2d {
		compatible = "mediatek,camera_main_two";
		reg = <0x2d>;
		status = "okay";
	};

如果有5颗摄像头呢？显然dws不能满足。所以可以得到以下结论：

点亮时，先看几颗camera的i2c总线，用了那几个，如2和4和6，当然也有公用的

然后在dws中，配置MAIN,SUB，MAIN2为 2 4 6 channal（也可以642,要把用到的配上）

这样一来，IMGSENSOR_I2C_DEV_0 1 2 就分别对应

i2c 2 4 6

然后imgsensor_cfg_table.c 中，根据每个sensor的实际情况，选择 IMGSENSOR_I2C_DEV

在6765原始代码中，imgsensor_cfg_table.c 中

IMGSENSOR_I2C_DEV_0 -->对应dws里配置的main的i2c_channal 2
IMGSENSOR_I2C_DEV_1 -->对应dws里配置的sub的i2c_channal 4
IMGSENSOR_I2C_DEV_2 -->对应dws里配置的main2的i2c_channal 6

如main2 在 SCL4 SDA4 即 I2C_CHANNEL_4 下，修改
IMGSENSOR_I2C_DEV_2--------->IMGSENSOR_I2C_DEV_1
同时修改dws下main 2挂在i2c_channal 4下

19.添加二供编译报错

添加二供CUSTOM_HAL_MAIN2_IMGSENSOR后，编译报错。
提示如：

vendor/mediatek/proprietary/hardware/connectivity/wlan/wpa_supplicant_8_lib/mediatek_driver_cmd_nl80211.c"
clang: error: no such file or directory: 'ov02b1b_hlt_mipi_raw"'

原因是项目ProjectConfig.mk中，基线释放过来时。在AUTO_ADD_GLOBAL_DEFINE_BY_NAME_VALU加了CUSTOM_KERNEL_MAIN2_IMGSENSOR
去掉该配置即可。

20.开机不search main3

projectconfig.mk : MTK_CAM_MAX_NUMBER_OF_CAMERA = 5 //这个宏定为贵司的sensor数量
要search main3,就需要修改这个宏为5。
sensor_idx对应：main---->0,sub---->1,main2---->2,sub2---->3,main3---->4,
要search到main3 ,就需要将MTK_CAM_MAX_NUMBER_OF_CAMERA改为5。
相关源码见 /vendor/mediatek/proprietary/hardware/mtkcam/drv/src/sensor/common/v1/HalSensorList.enumList.cpp

146      MUINT max_index_of_camera = IMGSENSOR_SENSOR_IDX_SUB;
147  #ifdef MTK_CAM_MAX_NUMBER_OF_CAMERA
148      max_index_of_camera = MTK_CAM_MAX_NUMBER_OF_CAMERA - 1;
149  #endif
150
151      MY_LOGD("impSearchSensor search to %d\n", max_index_of_camera);
152      for (MUINT i = IMGSENSOR_SENSOR_IDX_MIN_NUM; i <= max_index_of_camera; i++) {

同时需要注意，dts中，关于main 3的修改，main3对应的idx为4,所以相关配置为cam4,如：
“cam4_mclk_on”,
“cam4_mclk_off”;

21.平台支持最大camera个数

1.Projectconfig.mk
MTK_CAM_MAX_NUMBER_OF_CAMERA
2.加大
vendor/mediatek/proprietary/hardware/mtkcam/include/mtkcam/drv/IHalSensor.h的
SENSOR_DEV_XXXX enum 和 IDX_XXX_CAM enum
3.加大kd_camera_feature.h
两个地方：

kernel/xxxx/drivers/misc/mediatek/imgsensor/inc/kd_camera_feature.h
与/device/mediatek/common/kernel-headers/kd_camera_feature.h

4 .dtsi配置
0 for main, 1 for sub, 2 for main2, 3 for sub2 …

关于平台最大能支持到多少个camera，见文档Android_Q_Multi_Sensor_Support_V1_1

22.工程模式

##3646633##
在这里插入图片描述

23. 抓串口log

（1）先插上串口线，连上设备。
串口线要飞两根线，一般来说黑色是地线，绿色是数据线，数据线接主板，rx,tx
（2）确定连的是哪个串口
ls /dev/tty*
此处假设为ttyUSB0
（3）sudo minicom -s //进入串口配置界面

修改Serial port setup一项（按a键），修改成上面对应的USB口。
有时候还需要设置 Bps/Par/Bits 速率
按Enter键，选save setup as dfl. （这样，下次再进来时，直接按sudo minicom即可）。
然后Exit，手机重启，抓取开机log

24. gpio dump

kernel-4.19/drivers/pinctrl/mediatek/pinctrl-mtk-common-v2.c
添加：

246        if (value < 0 || value > pf.mask)

247              return -EINVAL;

               ++if(desc->number == 107){
               ++      pr_info("-test %s desc number = %d\n",__func__,desc->number);
               ++     dump_stack();
               ++}
249        if (!pf.next) {

log会打印出：

09-09 00:14:49.295  1178  1178 E         : .(0)[1178:HwBinder:829_4]w2m Jason-test mtk_hw_set_value desc number = 107
09-09 00:14:49.272   852   916 D AAL     : onBacklightChanged: 157/1023 -> 155/1023(phy:620/4095)
09-09 00:14:49.272   852   916 D AAL     : LABC: LABC after setTarget isSmoothBacklight=1
09-09 00:14:49.276  1186  7213 I system_server: The ClassLoaderContext is a special shared library.
09-09 00:14:49.279  1186  1347 V LightsService: setLight #0: color=#ff6a6a6a: brightnessMode=0
09-09 00:14:49.279   575   575 D android.hardware.lights-service.mediatek: write 106 to /sys/class/leds/lcd-backlight/brightness, result: 0
09-09 00:14:49.283  1186  7213 I system_server: The ClassLoaderContext is a special shared library.
09-09 00:14:49.296  1178  1178 W -(0)[1178:HwBinder:829_4]CPU: 0 PID: 1178 Comm: HwBinder:829_4 Tainted: P        W  O      4.19.127-g370b1dcf0-dirty #24
09-09 00:14:49.298  1178  1178 W -(0)[1178:HwBinder:829_4]Hardware name: MT6765V/WB (DT)
09-09 00:14:49.299  1178  1178 W -(0)[1178:HwBinder:829_4]Call trace:
09-09 00:14:49.299  1178  1178 W         : -(0)[1178:HwBinder:829_4] dump_backtrace+0x0/0x198
09-09 00:14:49.300  1178  1178 W         : -(0)[1178:HwBinder:829_4] show_stack+0x20/0x2c
09-09 00:14:49.301  1178  1178 W         : -(0)[1178:HwBinder:829_4] dump_stack+0xb8/0xf0
09-09 00:14:49.302  1178  1178 W         : -(0)[1178:HwBinder:829_4] mtk_hw_set_value+0x1e8/0x1f0
09-09 00:14:49.302  1178  1178 W         : -(0)[1178:HwBinder:829_4] mtk_pconf_group_set+0x250/0x29c
09-09 00:14:49.303  1178  1178 W         : -(0)[1178:HwBinder:829_4] pinconf_apply_setting+0xb8/0x100
09-09 00:14:49.304  1178  1178 W         : -(0)[1178:HwBinder:829_4] pinctrl_commit_state+0x90/0x138
09-09 00:14:49.305  1178  1178 W         : -(0)[1178:HwBinder:829_4] pinctrl_select_state+0x30/0x44
09-09 00:14:49.306  1178  1178 W         : -(0)[1178:HwBinder:829_4] gpio_release+0x98/0xf4
09-09 00:14:49.307  1178  1178 W         : -(0)[1178:HwBinder:829_4] imgsensor_hw_release_all+0x2c/0x48
09-09 00:14:49.307  1178  1178 W         : -(0)[1178:HwBinder:829_4] imgsensor_release+0x90/0xf0
09-09 00:14:49.308  1178  1178 W         : -(0)[1178:HwBinder:829_4] __fput+0xbc/0x1a4
09-09 00:14:49.309  1178  1178 W         : -(0)[1178:HwBinder:829_4] ____fput+0x1c/0x28
09-09 00:14:49.309  1178  1178 I -(0)[1178:HwBinder:829_4]mtk_leds backlight_debug_log(170): [BL] Set Backlight directly T:98.996,L:110 map:110    T:99.14,L:109 map:109    T:99.31,L:108 map:108    T:99.49,L:107 map:107    T:99.66,L:106 map:106
09-09 00:14:49.310  1178  1178 W         : -(0)[1178:HwBinder:829_4] task_work_run+0x84/0xa4
09-09 00:14:49.313  1178  1178 W         : -(0)[1178:HwBinder:829_4] do_notify_resume+0x3f8/0x23e4
09-09 00:14:49.314  1178  1178 W         : -(0)[1178:HwBinder:829_4] work_pending+0x8/0x10

可以大致看出，107口是在imgsensor_release出被拉低的

25. gpio配置一直为高

在上下电配置中：

1  		SENSOR_DRVNAME_GC2375B_MIPI_RAW,
252  		{
253  			{PDN, Vol_High, 0},
254  			{DOVDD, Vol_1800, 1},
255  			{DVDD, Vol_1100, 1},
256  			{AVDD, Vol_2800, 1},
257  			{SensorMCLK, Vol_High, 1},
258  			{PDN, Vol_Low, 3},
259  		},

下电时，倒回来执行，理论上会拉高，但实际硬件测量，发现是一直低的。

如上条，dump gpio口，发现是在relase时被拉低，代码在
/kernel4.19/drivers/misc/mediatek/imgsensor/src/mt6765/camera_hw/gpio/gpio.c中

gpio_release(void *pinstance)
会将所以gpio口拉低，如果需要将它拉高，就可以在这里操作

	for (i = GPIO_CTRL_STATE_CAM0_PDN_L;
		i < GPIO_CTRL_STATE_MAX_NUM;
		i += 2) {
//add for 2m gc2375 power off(PWD)
		if(i == GPIO_CTRL_STATE_CAM2_PDN_L){
		pr_info("%s : w2m current isCamPDN %d ,continue! ", __func__,i);
		mutex_lock(&pinctrl_mutex);
		if (gpio_pinctrl_list[i].ppinctrl_lookup_names != NULL &&
			pgpio->ppinctrl_state[i] != NULL &&
			  !IS_ERR(pgpio->ppinctrl_state[i]) &&
				pinctrl_select_state(pgpio->ppinctrl,
						pgpio->ppinctrl_state[i-1])) {
			pr_info(
			    "%s : pinctrl err, PinIdx %d name %s\n",
			    __func__,
			    i,
			    gpio_pinctrl_list[i].ppinctrl_lookup_names);
		}
		mutex_unlock(&pinctrl_mutex);

			continue;
		}
//add for 2m gc2375 power off(PWD)

		mutex_lock(&pinctrl_mutex);
		if (gpio_pinctrl_list[i].ppinctrl_lookup_names != NULL &&
			pgpio->ppinctrl_state[i] != NULL &&
			  !IS_ERR(pgpio->ppinctrl_state[i]) &&
				pinctrl_select_state(pgpio->ppinctrl,
						pgpio->ppinctrl_state[i])) {
			pr_info(
			    "%s : pinctrl err, PinIdx %d name %s\n",
			    __func__,
			    i,
			    gpio_pinctrl_list[i].ppinctrl_lookup_names);
		}
		mutex_unlock(&pinctrl_mutex);
	}

	return ret;

主要逻辑是，当i == GPIO_CTRL_STATE_CAM2_PDN_L,即对pdn拉低操作时，将i-1，对应的就是GPIO_CTRL_STATE_CAM2_PDN_H,
拉高，即
pinctrl_select_state(pgpio->ppinctrl,pgpio->ppinctrl_state[i-1]))

再continue掉这次循环。

26.读id 冲突

问题现象：
景深与广角同时插上时，开机读景深的id会100%失败，超时10几秒。
单独插上，都没问题。
单独kill掉camhalserver进程，读id就正常

分析过程
第一阶段：
景深与广角三路电都是公用(avdd,iovdd)，同一条i2c bus上面。
景深没有dvdd,但奇怪的是，如果给景深也上dvdd,读id冲突的问题就解决了。

但这样解决了100%失败的问题，后面产线又报出这样的问题，3%左右的机器是必现的。

第二阶段：
再次拿到能100%复现的机器，排除原因。

如果读景深id时，不去调用读id的i2c函数，直接return ture，就是正常的。所以肯定是i2c的问题。

景深，广角同一bus上面，kill掉进程，就能正常读，不冲突。

kill进程与开机的区别是什么呢？
初始化状态不同，难道是广角把i2c占用了？

排查发现，广角的reset在dws里面被默认拉高了，所以广角在景深上电时，也工作了，hold住了i2c，导致读错。

修改dws 广角的reset脚默认状态out_high为false。
在这里插入图片描述

27.待机af漏电

退出相机后，待机电流下不去
排查发现af供电异常，应是af没有下电

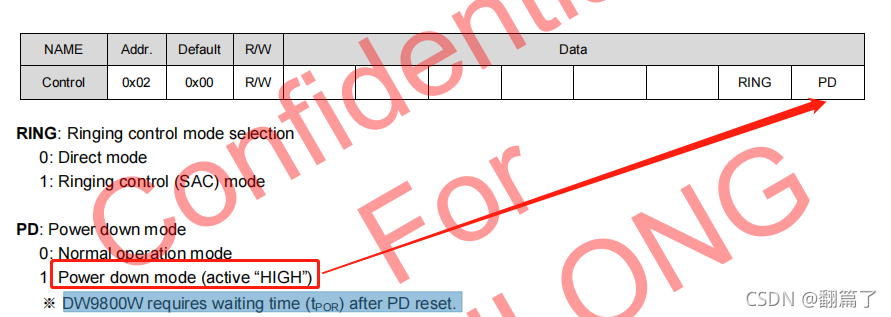

使用dw9800w。查看datasheet
在这里插入图片描述

下电后，应将vcm切换为power down mode。
即在DW9800WAF_Release函数中，添加对0x02地址写0x01

	int i4RetValue = 0;
	char puSuspendCmd9[2] = {(char)(0x02), (char)(0x01)};
	LOG_INF("af release !!\n");

	if (*g_pAF_Opened == 2)
		LOG_INF("Wait\n");

	if (*g_pAF_Opened) {
		LOG_INF("Free\n");

		i4RetValue = i2c_master_send(g_pstAF_I2Cclient, puSuspendCmd9, 2);

28.动态调试Scenario

adb shell setprop vendor.debug.cameng.force_sensormode 0
设置设个属性会强制选择预览setting

adb shell logcat | grep -E “select size|setScenario|scenario_id =”

02-23 01:09:50.685   941  1393 I mtkcam-SensorSettingPolicy: select size(3264x2448)@30  sensorMode:1 hdrSensorMode:0 hdrHalMode:0, hfpsMode:0
02-23 01:09:50.781   941 28312 D ImgSensorDrv: [setScenario][setScenario]DevID = 3, m_LineTimeInus = 13172 Scenario id = 1, PixelClk = 280000000, PixelInLine = 3688, Framelength = 2530
02-23 01:12:28.082 30798 30798 E         : .(6)[30798:HwBinder:941_A]s5kjn1_qt_camera_sensor[control] scenario_id = 0

[control] scenario_id =
这个是在驱动.c里面打印的

1693  static kal_uint32 control(enum MSDK_SCENARIO_ID_ENUM scenario_id,
1694  			MSDK_SENSOR_EXPOSURE_WINDOW_STRUCT *image_window,
1695  			MSDK_SENSOR_CONFIG_STRUCT *sensor_config_data)
1696  {
1697  	LOG_INF("scenario_id = %d\n", scenario_id);

这个定义如下

82  enum MSDK_SCENARIO_ID_ENUM {
83  	MSDK_SCENARIO_ID_CAMERA_PREVIEW = 0,
84  	MSDK_SCENARIO_ID_CAMERA_CAPTURE_JPEG,
85  	MSDK_SCENARIO_ID_VIDEO_PREVIEW,
86  	MSDK_SCENARIO_ID_HIGH_SPEED_VIDEO,
87  	MSDK_SCENARIO_ID_SLIM_VIDEO,
88  	MSDK_SCENARIO_ID_CUSTOM1,
89  	MSDK_SCENARIO_ID_CUSTOM2,

29.gsi屏蔽camera

vendor/mediatek/proprietary/hardware / mtkcam/drv/src/sensor/common/v1/HalSensorList.enumList.cpp
中：
添加头文件：
#include <cutils/properties.h>

另外，添加条件

    /*search sensor using 8mA driving current*/
    pSeninfDrv->setAllMclkOnOff(ISP_DRIVING_8MA, TRUE);

    pSensorDrv->init();

    MUINT max_index_of_camera = IMGSENSOR_SENSOR_IDX_SUB;
#ifdef MTK_CAM_MAX_NUMBER_OF_CAMERA
    max_index_of_camera = MTK_CAM_MAX_NUMBER_OF_CAMERA - 1;
#endif
//add
    char propValue[PROPERTY_VALUE_MAX] = {'\0'};
    property_get("ro.product.name", propValue, "nullptr");
    if(strstr(propValue,"gsi"))
    {
        MY_LOGW("gsi test expose 2 sensors: 0 ~ 1 \n");
        max_index_of_camera = 1;
    }
//end

30.isp_driving_current mclk的驱动电流相关及配置

sensor driver中：
.isp_driving_current = ISP_DRIVING_8MA, /* mclk driving current */
是用来设置mclk的驱动电流的，
需要增加mclk的驱动电流可以直接设置.isp_driving_current
如下语句，在设置mclk是会获取到isp_driving_current设置的值
vendor/mediatek/proprietary/hardware/mtkcam/drv/src/sensor/common/v1/HalSensor.control.cpp

生效的是pSeninfDrv->setMclkIODrivingCurrent，SensorDrivingCurrent这个值就是驱动中配置的。

749  MINT HalSensor::setSensorMclkDrivingCurrent(IMGSENSOR_SENSOR_IDX sensorIdx)
750  {
751      MINT32 ret = 0;
752      MUINT32 InputCurrent;
753
754      SensorDrv *const pSensorDrv = SensorDrv::get();
755      InputCurrent = (uint32_t)sensorDrvInfo[(uint32_t)sensorIdx].info.SensorDrivingCurrent;
756
757  #ifdef    MCLK_DRIVE_CURRENT_BY_PINCTRL
758      ret = pSensorDrv->sendCommand(sensorIdx, CMD_SENSOR_SET_DRIVE_CURRENT, (MUINTPTR)&InputCurrent);
759  #else
760
761  #ifdef CONFIG_MTK_CAM_SECURE
762      SeninfDrv *const pSeninfDrv = SeninfDrv::createInstance(HalSensorList::singleton()->querySecureState());
763  #else
764      SeninfDrv *const pSeninfDrv = SeninfDrv::createInstance();
765  #endif
766
767      MUINT32 mclkSrc;
768
769      pSensorDrv->sendCommand(sensorIdx, CMD_SENSOR_GET_MCLK_CONNECTION, (MUINTPTR)&mclkSrc);
770      ret = pSeninfDrv->setMclkIODrivingCurrent((EMclkId)mclkSrc, sensorDrvInfo[(uint32_t)sensorIdx].info.SensorDrivingCurrent);
771      pSeninfDrv->destroyInstance();
772  #endif
773
774      if (ret < 0) {
775          MY_LOGE("The driving current for cam%d is wrong", sensorIdx);
776      }
777
778      return ret;
779  }

而MCLK_DRIVE_CURRENT_BY_PINCTRL这个宏只会在某些平台定义，最后会下到
kernel-4.14/drivers/misc/mediatek/imgsensor/src/mt6768/camera_hw/mclk.c中的__mclk_set_drive_current。

struct MCLK_PINCTRL_NAMES mclk_pinctrl_list[MCLK_STATE_MAX_NUM] = {
	{"off"},
	{"2mA"},
	{"4mA"},
	{"6mA"},
	{"8mA"},
};

这个就需要在某些平台去配置一下了

				ret_snprintf = snprintf(str_pinctrl_name,
					sizeof(str_pinctrl_name),
					"cam%d_mclk_%s",
					i,
					mclk_pinctrl_list[j].ppinctrl_names);

最后匹配下来就是

camera0_mclk_2mA  //4 6 8 ma
camera0_mclk_off

然后dtsi中，按照平台demo配置

	camera0_mclk_2mA: camera0_mclk_2mA@gpio100 {
		pins_cmd_dat {
			pinmux = <PINMUX_GPIO100__FUNC_CMMCLK1>;
			drive-strength = <MTK_DRIVE_2mA>;
		};
	};
	camera0_mclk_4mA: camera0_mclk_4mA@gpio100 {
		pins_cmd_dat {
			pinmux = <PINMUX_GPIO100__FUNC_CMMCLK1>;
			drive-strength = <MTK_DRIVE_4mA>;
		};
	};
	camera0_mclk_6mA: camera0_mclk_6mA@gpio100 {
		pins_cmd_dat {
			pinmux = <PINMUX_GPIO100__FUNC_CMMCLK1>;
			drive-strength = <MTK_DRIVE_6mA>;
		};
	};
	camera0_mclk_8mA: camera0_mclk_8mA@gpio100 {
		pins_cmd_dat {
			pinmux = <PINMUX_GPIO100__FUNC_CMMCLK1>;
			drive-strength = <7>;
		};
	};

kernel-4.14/include/dt-bindings/pinctrl/mt6853-pinfunc.h
这个目录下，就对应dts中的pinmux =

31.平台端otp size问题

读取平台端otp时，报错

         : .(6)[4520:camerahalserver]CAM_CAL[EEPROM_drv_ioctl] Error!! not support address >= 0x2000!!

发现是size超了，
排查发现：
mtk 6765平台,如果不配置这个

	{S5KJN1_QT_P410AE_SENSOR_ID, 0xA0, Common_read_region},

  	{IMX686_SENSOR_ID, 0xA0, Common_read_region, MAX_EEPROM_SIZE_16K},

默认会走8k的

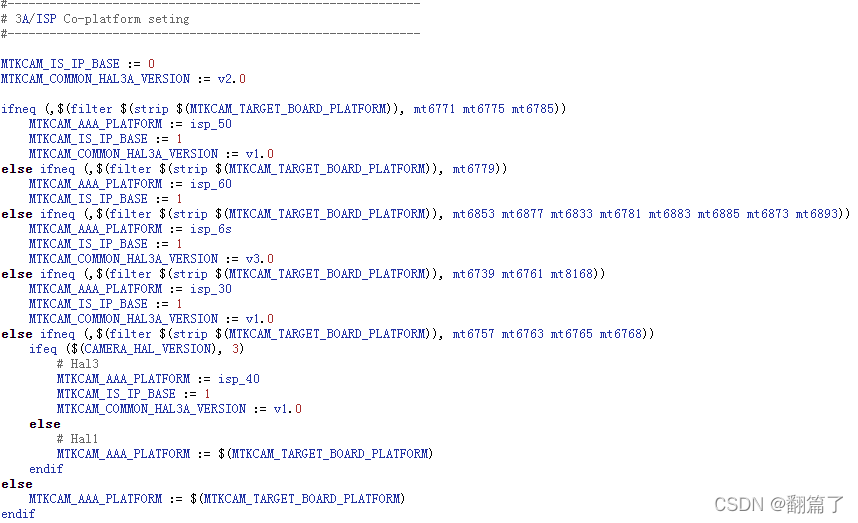

32.isp版本

/android/vendor/mediatek/proprietary/hardware/mtkcam/aaa/aaa.mk
在这里插入图片描述

33.mtk mfnr

具体参考文档004_Capture-MFNR-Remosaic-ZSL.pdf

MTK_CAM_MFB_SUPPORT = 3 ===>如果支持 MFNR,一般设为 3

metadata 新版本已包含

开log:adb shell setprop vendor.mfll.log_level 3

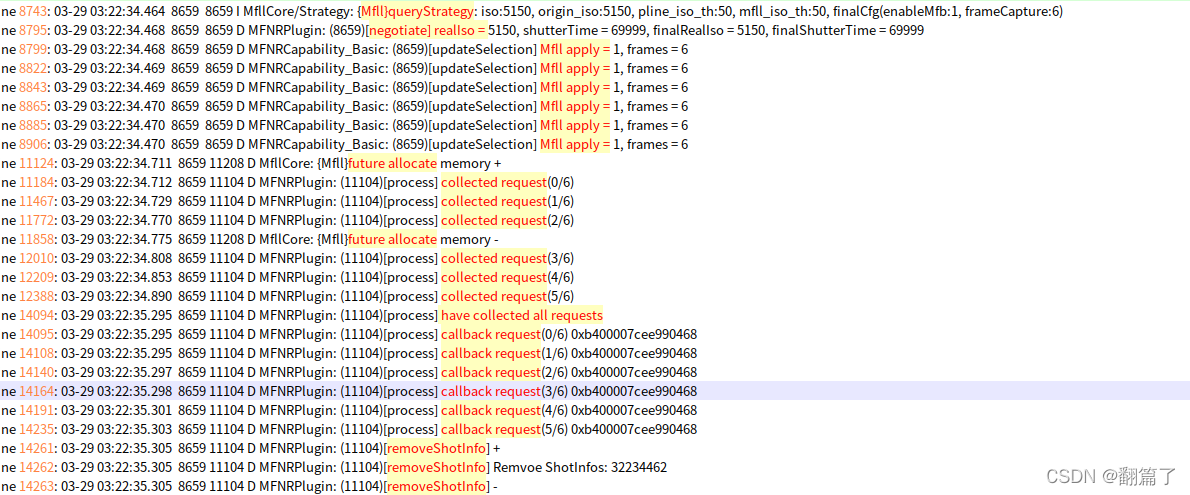

在这里插入图片描述
关键字：Mfll apply =|negotiate] realIso = |collected request|callback request| have collected all requests|removeShotInfo|Mfll}queryStrategy|future allocate

34.mtk tag与android tag转换

/vendor/mediatek/proprietary/hardware/mtkcam/include/mtkcam/utils/metadata/client/TagMap.h

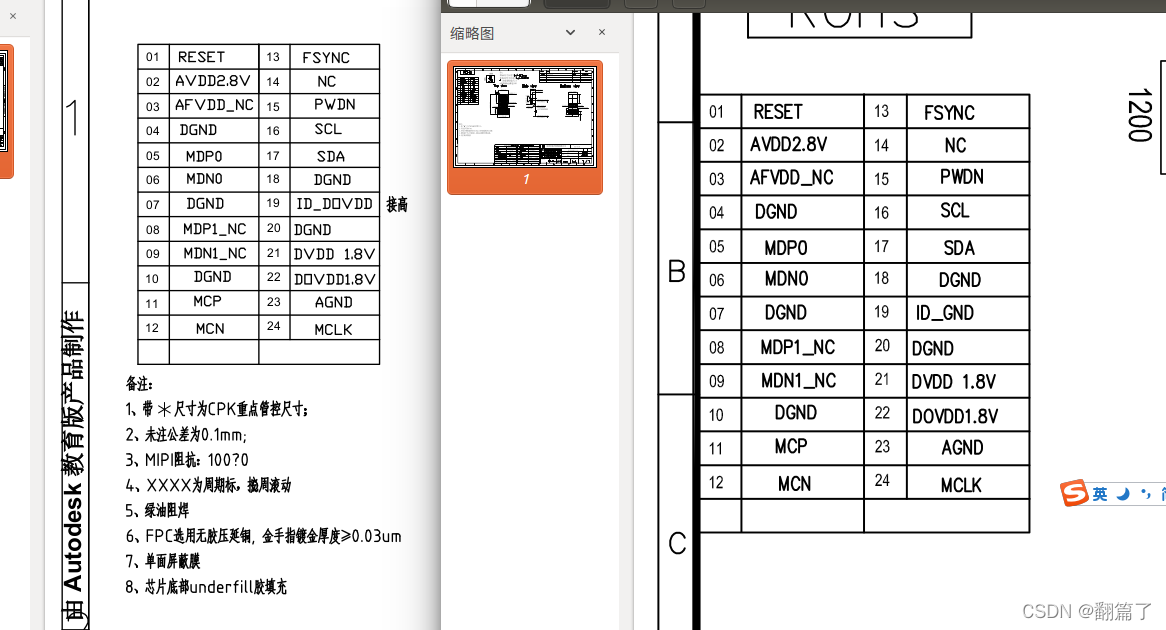

35.camera id引脚二供兼容

当camera 无otp时，要区分一二供，通常根据camera id来区分
原理图如下:在这里插入图片描述
代码里面：

dtsi里面，在&kd_camera_hw1 {下面添加

    gpio-cammain2-id = <&pio 21 0x0>;

驱动.c里面添加头文件
#include <linux/gpio.h>
#include <linux/of_gpio.h>
同时，在get_imgsensor_id中添加

	kal_uint8 i = 0;
	kal_uint8 retry = 2;
//add
	unsigned int pDTS_sensors_id;
	int gpio_value, ret = -EIO;

	struct device_node *of_node = of_find_compatible_node(NULL, NULL, "mediatek,camera_hw");

	pDTS_sensors_id = of_get_named_gpio(of_node, "gpio-cammain2-id", 0);
	pr_err("cam2_hw_id=%d    %d\n",pDTS_sensors_id,__LINE__);
	if (pDTS_sensors_id < 0)
	pr_err("%s get gpio = %d failed.\n", __func__, pDTS_sensors_id);
	ret = gpio_request(pDTS_sensors_id, "gpio-cammain2-id");
	if (ret < 0) {
            pr_err("request camera gpio id failed.\n");
	}

	ret = gpio_direction_input(pDTS_sensors_id);
	if (ret < 0) {
            pr_err(" gpio_direction_input failed");
	}
	gpio_value = gpio_get_value(pDTS_sensors_id);
	gpio_free(pDTS_sensors_id);
	pr_err("wrrt gc02m1b_hw_id  status=%d    %d\n",gpio_value,__LINE__);

36.cts测试中log打印

如CameraTestUtils.java中

      if (VERBOSE) Log.v(TAG, "Supported sizes are: " + Arrays.deepToString(availableSizes));

这个VERBOSE的值

103 private static final String TAG = “CameraTestUtils”;
104 private static final boolean VERBOSE = Log.isLoggable(TAG, Log.VERBOSE);

就可以这样设置
adb shell setprop log.tag.CameraTestUtils VERBOSE

37.PMIC调试

adb root
adb shell

cd /sys/devices/platform/1000d000.pwrap/1000d000.pwrap:main_pmic/mt-pmic

echo 1946>pmic_access
cat pmic_access (会是0x0b)
echo 1946 0x0a>pmic_access
echo 1946>pmic_access
cat pmic_access (变成0x0a后，再测量vio28或者看一下待机电流)

每次cat 状态，都要先echo一下地址

https://online.mediatek.com/FAQ#/SW/FAQ18183
参考FAQ即可。

37.af漏电一直为高

项目af供电使用vio28 ,并不是给camera专用的
现象如下：
不配置dts，马达任然可以动。硬件测量，开机vio28就上电了，2.8v。
待机时，拔掉camera，整机电流会下降0.3ma左右。

分析是平台将这路电配置为默认高了。
但dst里面，并没有always on。

最后，在vendor / mediatek/proprietary/bootable/bootloader/preloader/platform/mt6765/src/drivers/pmic.c里面
将其拉低写0。
U32 pmic_init (void)函数里面

	/* default disable smart reset, enablt it by RGU driver */
	pmic_config_interface(PMIC_RG_SMART_RST_MODE_ADDR, 0x0,
			      PMIC_RG_SMART_RST_MODE_MASK,
			      PMIC_RG_SMART_RST_MODE_SHIFT);
	pmic_config_interface(PMIC_RG_SMART_RST_SDN_EN_ADDR, 0x0,
			      PMIC_RG_SMART_RST_SDN_EN_MASK,
			      PMIC_RG_SMART_RST_SDN_EN_SHIFT);
// DATE20220428, V820,af power off
	#if defined(V820_CAMERA_AF_OFF)
	pmic_config_interface(PMIC_RG_LDO_VIO28_EN_ADDR, 0x0,
			      PMIC_RG_LDO_VIO28_EN_MASK,
			      PMIC_RG_LDO_VIO28_EN_SHIFT);
	#endif
// WIKO END
	print("[PMIC]Init done\n");

	return ret_code;
}

PMIC_RG_LDO_VIO28_EN_ADDR这个在pmic芯片或者代码里面都能找到

38.mipi 速率

有两个概念：mipi data rate和mipi_pixel_rate

  • mipi data rate:就是MIPI_output_speed，是每lane的速率
    单位是Mbps/lane 即million bits per second，注意这里是bits,就是位
    就多少百万位 每秒，如果换成字节就除以8 ：x÷8 就MB/s

如 1152.00 Mbps/lane 1152÷8=144 MB/s

  • mipi_pixel_rate：
    mipi_pixel_rate = mipi data rate (bits/s)lane/pixel_depth
    ex. 1.5g bits per lane, 4 lane, raw10 = 1.5G    4/10= 600Mpps
    这个Mpps全称是million packet per second 的含义是百万包每秒，指包转发率 ，因为这个是raw10的sensor，使用pixel_depth就是10

那么1152Mbps换成mipi_pixel_rate就是：1152*4/10=460.8Mpps 即460800000

这个填在mtk驱动的.mipi_pixel_rate

在高通平台，mipi_pixel_rate这个值叫op_pixel_clk表示每秒VFE处理的数据量/像素个数，op_pixel_clk = (sensor输出实际比特率) / bits_per_pixel，比如，如果MIPI DDR 时钟值（Sensor MIPI 的时钟lane频率）为300MHz，同时sensor使用4 lane传输数据，每一个lane的数据率是300×2=600MHz(因为MIPI信号进入高速模式后，clock 上升沿和下降沿都会发送数据，所以会x2)。因此，总数据率为600×4=2400MHz，对于10bit的bayer sensor，op_pixel_clk的值可设置为2400/10 = 240MHz。

MHz是频率单位，Mbps是速率单位，MIPI信号进入高速模式后，clock 上升沿和下降沿都会发送数据，所以会有一个x2的关系
在这里插入图片描述

关于射频干扰：
注意这个配置不能和天线初一同一个频段，或者说这个频率的倍数不能落到天线的频段里面去，否则就会对天线干扰。

计算方法是这样子的：比如说，我们的op_pixel_clk配置的是254.4,那么mipi data rate: each lane data就是(254.4 * 10) / 4 = 636,接下来对636这个值除2，这个值318就是硬件工程师测量出来的那个值，这个值的倍频不能落在下面的区间内，1 2 3 4 5 6 7 8 9 等等倍数。

全尺寸配的是 280 算出来 （280/4）*10 = 700 700/2 = 350 实际测试的是350MHZ

39.流程log关键字

camera service 打开相机：CameraService::connect

打开相机： session::onOpenLocked

上电与init寄存器初始化 ：MtkCam/HalSensor: [powerOn

配流：session::configureStreams_3_6] + 下面几行就是配流size，user可输出session::checkStream

驱动执行preview等寄存器操作，开流操作：开始 configure Scenario= 完成> setScenario][setScenario 或者 SET_STREAMING_RESUME

request 到达底层：session::processCaptureRequest] -> 1st request

底层出第一帧：sendFrameToRootNodes] r0 frameNo:0 往上送 releaseAction
关闭相机: session::flush 与 session::close

cmp=com.myos.camera|CameraApp onCreate star|CameraApp onCreate start|open camera…|camera opened|create capture session execute…|session configured, time|first set preview capture request|first frame arrived

CameraService::connect|session::onOpenLocked|MtkCam/HalSensor: [powerO|configure Scenario=|setScenario][setScenario|session::processCaptureRequest] -> 1st request|sendFrameToRootNodes] r0 frameNo:0|SET_STREAMING_RESUME

40.vbanking 计算

.pclk = 480000000,/* record different mode’s pclk /
.linelength = 4896,/ record different mode’s linelength /
.framelength = 3260,/ record different mode’s framelength /
.startx = 0,/ record different mode’s startx of grabwindow /
.starty = 0,/ record different mode’s starty of grabwindow /
.grabwindow_width = 4208,/ record different mode’s width of grabwindow /
.grabwindow_height = 3120,/ record different mode’s height of grabwindow */
.mipi_data_lp2hs_settle_dc = 85,
.max_framerate = 300,
.mipi_pixel_rate = 448000000,

vbanking time = (3260-3120)*4896/480000000 =0.001428s= 1.428ms

即vbanking time=（framelength-grabwindow_height ）* linelength /pclk

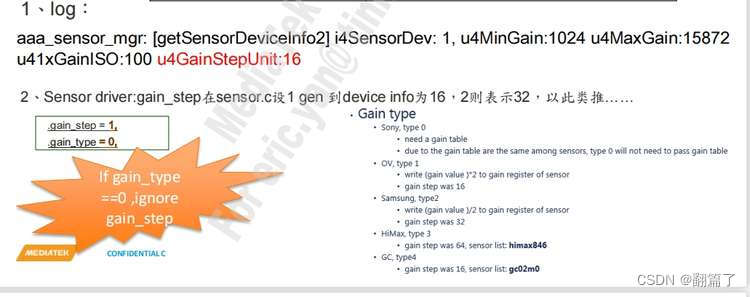

41.sensor gain配置

老平台，需确认set_gain中的倍数

static kal_uint16 set_gain(kal_uint16 gain)
{
  	//gain = 64 = 1x real gain.
	kal_uint16 reg_gain;

	LOG_INF("set_gain %d \n", gain);

	if (gain < BASEGAIN || gain > 64 * BASEGAIN) {
		LOG_INF("Error gain setting");
		if (gain < BASEGAIN)
			gain = BASEGAIN;
		else if (gain > 64 * BASEGAIN)
			gain = 64 * BASEGAIN;
	}

    reg_gain = gain2reg(gain);
	spin_lock(&imgsensor_drv_lock);
	imgsensor.gain = reg_gain;
	spin_unlock(&imgsensor_drv_lock);
	LOG_INF("gain = %d , reg_gain = 0x%x\n ", gain, reg_gain);

	write_cmos_sensor(0x0204, (reg_gain&0xFFFF));
	return gain;
}	/*	set_gain  */

其中BASEGAIN是0x40，这个是平台定义的，所以 要reg_gain = gain2reg(gain); /2转换
64-------》则需要在datasheet确认。

另外，V1_1平台，有如下配置需确认：

	.min_gain = 64, /*1x gain*/
	.max_gain = 1024, /*16x gain*///如是64倍gain,那么 就应该写64*64
	.min_gain_iso = 100,
	.gain_step = 2,
	.exp_step = 2,
	.gain_type = 2,

其中gain_step就是调试的每一段的值。如：64是一倍gain,128是两倍，那么gain_step=2 即32，他们就支持64+32+32+32这种，1倍，1.5倍，2倍，2.5倍
在这里插入图片描述
gain_type就与sensor强相关,如上图

42.af相关配置以及metadata

在这里插入图片描述

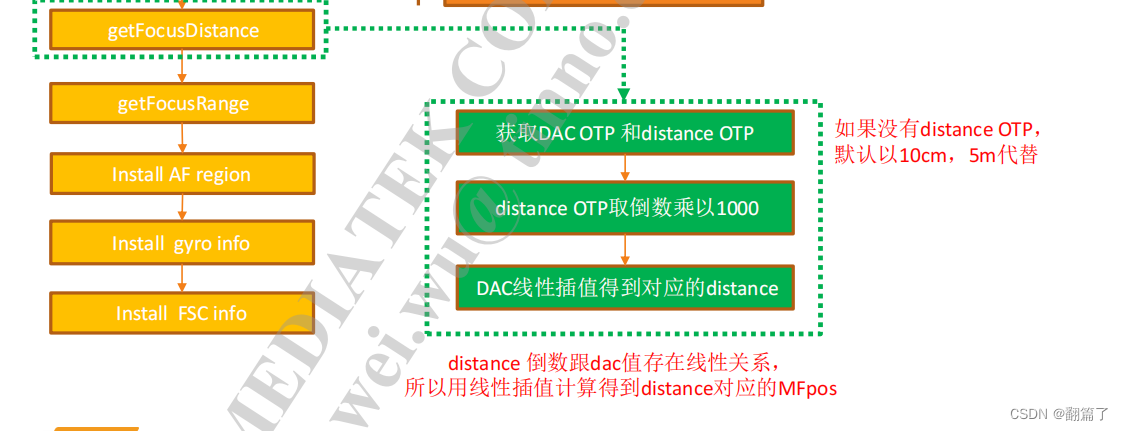

android.lens.focusDistance就是手动模式下，apk下发的值

android.lens.focusDistance (80003): float[1]     [19.20000076 ]

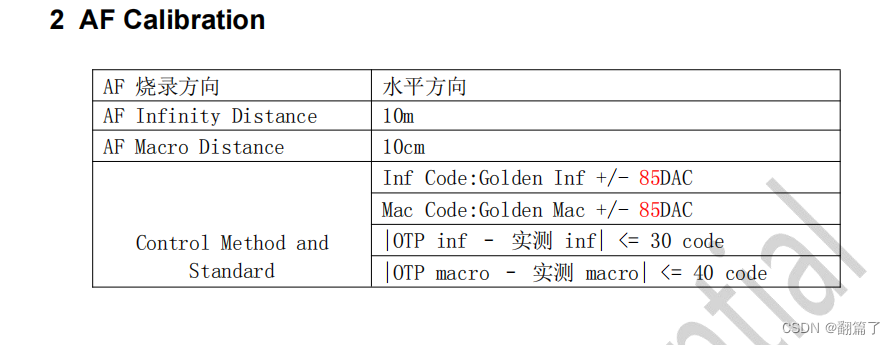

这个是底层配置的范围，此时是0~20，但正常最近应该是10cm对焦距离的（看otp手册），某些可能会烧录在otp
在这里插入图片描述
在这里插入图片描述

android.lens.info.minimumFocusDistance (90005): float[1] [20.00000000 ]

即

    CONFIG_METADATA_BEGIN(MTK_LENS_INFO_MINIMUM_FOCUS_DISTANCE)
        CONFIG_ENTRY_VALUE((1.0/0.1), MFLOAT)    // 10 cm min focus distance
    CONFIG_METADATA_END()

它与另一个tag有关联：

另外一个tag,就是远焦距离

CONFIG_METADATA_BEGIN(MTK_LENS_INFO_HYPERFOCAL_DISTANCE)
    CONFIG_ENTRY_VALUE((1.0/10.0), MFLOAT)     // 10 m hyperfocal distance
CONFIG_METADATA_END()

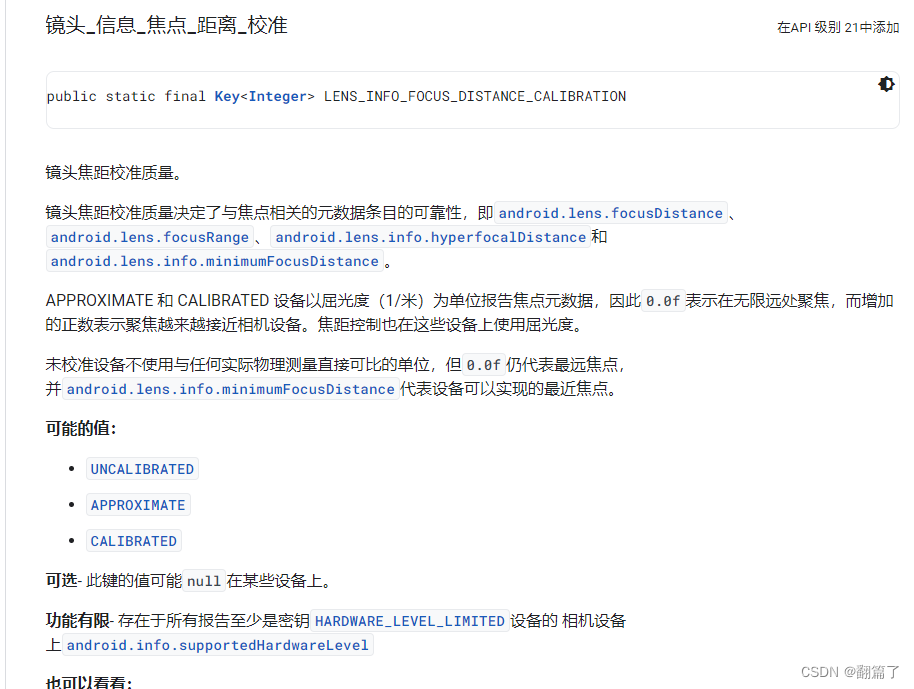

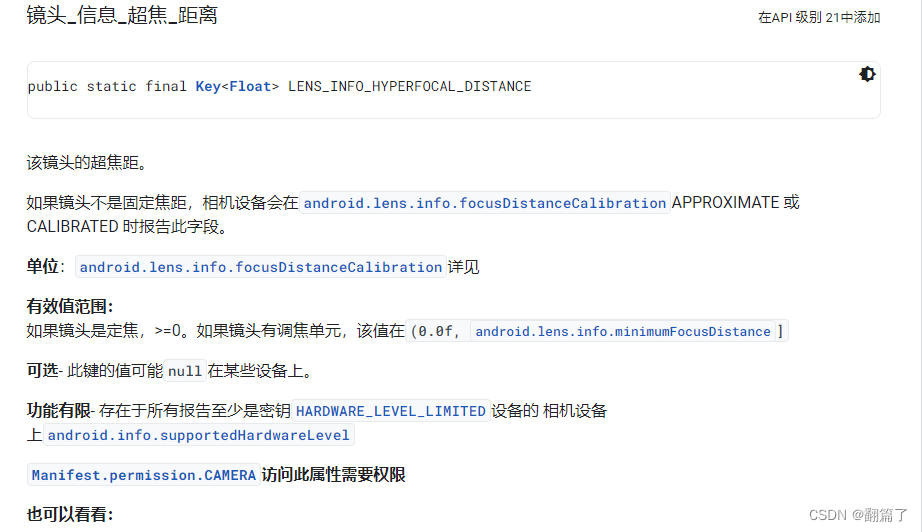

谷歌官方介绍：
在这里插入图片描述
另一个tag,我们配置的为UNCALIBRATED，那就不会去报告

    //==========================================================================
    CONFIG_METADATA_BEGIN(MTK_LENS_INFO_FOCUS_DISTANCE_CALIBRATION)
        CONFIG_ENTRY_VALUE(MTK_LENS_INFO_FOCUS_DISTANCE_CALIBRATION_UNCALIBRATED, MUINT8)
    CONFIG_METADATA_END()

在这里插入图片描述
因为我们配置的UNCALIBRATED，实际并不会报告这个属性。
如果是配置另外两个，这个就表示远焦，单位（1/m）
那么(1.0/10.0)就是10m

43.rrzo mdp

logcat | grep -E “CAM_RRZ_CTRL::_config+|startMdp”

06-22 17:55:45.650   957 15269 D ifunc_cam: [_config] [0x0]:CAM_RRZ_CTRL::_config+ cq:0x0,page:0x1,rrz_in_w/h(4080/3072),rrz_crop_x/y/fx/fy/w/h(0/0/0/0/4080/3072),rrz_out_w/h(1280/976),rlb_offset(0),rrz_h/v_step(104504/103210),vbn/dbn/bin(0/0/0),dbg(4080/3072)
06-22 17:55:45.659   957 15315 D MdpMgr  : [_startMdp] +sceID(0),cqPa(0x49c24000)-Va(0x70d68ce000),tpipVa(0x70d6429000)-Pa(0x49e80000),isWaitB(1),cqIndx(0/0/0/6),venc(0),(va: 0x70d6429000),        srcFt(0x2205),W(1280),H(976),stride(2400,0),size(0x23be00-0x0-0x0),VA(0x    ffff),PA(0x47a00000),plane(1),Stmtype(1)

也可以看RMX，打印比较少

 LMVTuning: [p1TuningNotify][Cam::0]M(0)enLMV(1):TG(4080,3072),RRZ In(4080,3072),RRZ crop x/y(0,0),RRZ crop w/h(4080,3072),RMX(1568,1184),HBIN(784,1184),pixelMode(1),YUV(0)

或者
vendor/mediatek/proprietary/hardware/mtkcam3/pipeline/policy/config/P1HwSettingPolicy.cpp中的
mtkcam-P1HwSettingPolicy: [configP1HwSetting]

06-24 11:32:14.888 26451  3030 W mtkcam-P1HwSettingPolicy: [evaluateDeviceRawBitDepth] By default bitdepth:10
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] max_rrzo_size: target size(2560x1928)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] sensor size: target size(4080x3072)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] target rrzo stream: target size(1560x1174)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] eis lower bound limitation: target size(1560x1174)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] preview upper bound limitation: target size(1560x1174)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] rrzo size(1560x1174)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [configP1HwSetting] sensor size upper bound limitation: target size(1568x1184)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: aligned rrzo size(1568x1184)
06-24 11:32:14.888 26451  3030 D HalIspImp: [createInstance] sensorIdx(0) mtkcam-P1HwSettingPolicy
06-24 11:32:14.888 26451  3030 D HalIspImp: [destroyInstance]+ sensorIdx(0)  User(mtkcam-P1HwSettingPolicy)
06-24 11:32:14.888 26451  3030 D mtkcam-P1HwSettingPolicy: [queryRecommendResizeMaxRatio] Resize-Ratio-Percentage 25 for isp quality
06-24 11:32:14.888 26451  3030 I mtkcam-P1HwSettingPolicy: { .imgoAlloc={ format:0x2201 4080x3072 } .imgoDefaultRequest={ format:0x2201 4080x3072 } .rrzoDefaultRequest={ format:0x2205 1568x1184 } .rssoSize=288x512 .pixelMode=1 .usingCamSV=0 }

user版本看： rrzoDefaultRequest

rrzoDefaultRequest|session::checkStream|CameraService::connect

44.调用栈打印

  1. Android.mk中添加LOCAL_SHARED_LIBRARIES += libutilscallstack
  2. 头文件中添加#include <utils/CallStack.h>
  3. 打印
+	android::CallStack stack;
+	stack.update();
+	stack.log("getStack");

方法二：
1.在AAOBufMgr.cpp文件下加头文件#include

2.在updateInfo()函数中（函数开头处）加
Utils::dumpCallStack(“hihi,updateInfo here”);

3.updateInfo()所在路径下的Android.mk文件中加入依赖库

LOCAL_SHARED_LIBRARIES +=
libmtkcam_stdutils

45 dump 符号表

22826 22826 F DEBUG   :       #02 pc 000000000000496c  /data/app/~~66Wtd734q-oRZd0ZffzWaA==/com.myos.camera-jdhpG01fRANlNlD7yfXQAQ==/base.apk!libPluginManagerJni.so (getParameter(_JNIEnv*, _jobject*, _jstring*, _jstring*)+136)

addr2line -C -f -e android/out/target/product/v820/system/lib64/libPluginManagerJni.so 000000000000496c
能出现报错行

postByteData(_JNIEnv*, _jobject*, _jstring*, _jstring*, _jbyteArray*)
/home/android/soft/android-sdk/ndk/20.0.5594570/toolchains/llvm/prebuilt/linux-x86_64/sysroot/usr/include/jni.h:847

46 cts FOV测试

首先看一下cts中计算fov的逻辑

b.修改 config_static_metadata.lens.s5kjn1mipiraw.h
 CONFIG_METADATA_BEGIN(MTK_LENS_INFO_AVAILABLE_FOCAL_LENGTHS)
    CONFIG_ENTRY_VALUE(4.23ff, MFLOAT)
 CONFIG_METADATA_END()
c. 修改config_static_metadata.sensor.s5kjn1mipiraw.h
 CONFIG_METADATA_BEGIN(MTK_SENSOR_INFO_PHYSICAL_SIZE) // mm
    CONFIG_ENTRY_VALUE(5.22f, MFLOAT)
    CONFIG_ENTRY_VALUE(4.49f, MFLOAT)
 CONFIG_METADATA_END()
 镜头宽高：Resolution*Pixel Size
 宽(d)：8160*0.64=5222 --> 约5.22mm
 高(f)：6144*0.64=3932 --> 约4.22mm

d. 角度计算公式：
angel of view = 2 * arctangent(d/2f)   //此例子中计算可知Report FOV为：63.4°

而谷歌代码中，计算fov是：


if (horizFov != NULL) {
    *horizFov = 180 / M_PI * 2 *
            atanf(horizCropFactor * sensorSize.data.f[0] /
                    (2 * fastInfo.defaultFocalLength));
}
if (vertFov != NULL) {
    *vertFov = 180 / M_PI * 2 *
            atanf(vertCropFactor * sensorSize.data.f[1] /
                    (2 * fastInfo.defaultFocalLength));
}

而horizCropFactor与vertCropFactor的计算 ，依赖两个tag
ANDROID_SENSOR_INFO_PIXEL_ARRAY_SIZE与ANDROID_SENSOR_INFO_ACTIVE_ARRAY_SIZE
即pixel_array_size与active_array_size

而sensorSize.data[0]与1，就是ANDROID_SENSOR_INFO_PHYSICAL_SIZE即physical_size

camera_metadata_ro_entry_t pixelArraySize =
            staticInfo(ANDROID_SENSOR_INFO_PIXEL_ARRAY_SIZE, 2, 2);
camera_metadata_ro_entry_t activeArraySize =
        staticInfo(ANDROID_SENSOR_INFO_ACTIVE_ARRAY_SIZE, 2, 4);
camera_metadata_ro_entry_t sensorSize =
              staticInfo(ANDROID_SENSOR_INFO_PHYSICAL_SIZE, 2, 2);

horizCropFactor *= (static_cast<float>(fastInfo.arrayWidth) /
                            pixelArraySize.data.i32[0]);
vertCropFactor *= (static_cast<float>(fastInfo.arrayHeight) /
                            pixelArraySize.data.i32[1]);

这三个tag，对应mtk的tag为：

_IMP_TAGCONVERT_(    ANDROID_SENSOR_INFO_PIXEL_ARRAY_SIZE,    MTK_SENSOR_INFO_PIXEL_ARRAY_SIZE)\
//全像素阵列的物理尺寸。
_IMP_TAGCONVERT_(    ANDROID_SENSOR_INFO_ACTIVE_ARRAY_SIZE,    MTK_SENSOR_INFO_ACTIVE_ARRAY_REGION)\
//在应用任何几何失真校正后，对应于活动像素的图像传感器区域。这是表示在应用任何几何校正后传感器的活动区域（即实际接收来自场景的光的区域）大小的矩形，应视为任何图像输出的最大像素大小除了原始格式之外的格式。
_IMP_TAGCONVERT_(    ANDROID_SENSOR_INFO_PHYSICAL_SIZE,    MTK_SENSOR_INFO_PHYSICAL_SIZE)\
//全像素阵列的尺寸，可能包括黑色校准像素。覆盖 android.sensor.info.physicalSize区域的图像传感器全像素阵列的像素数。这表示该传感器产生的原始缓冲区的完整像素尺寸。

详见
ACTIVE_ARRAY_SIZE

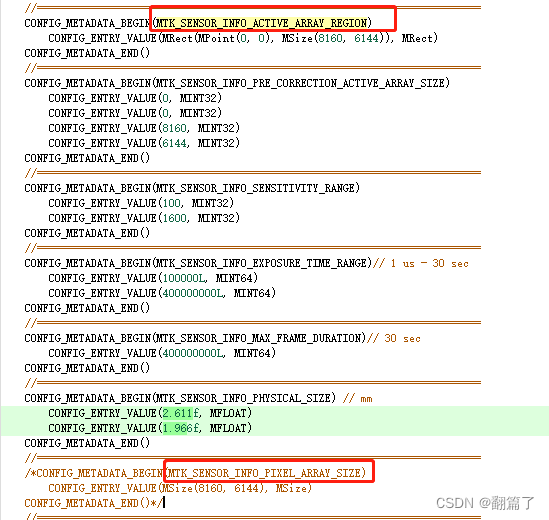

理论上在metadata中配置
在这里插入图片描述
但实际pixel_array_size与active_array_size没生效，physical_size是生效的，查看代码：hardware/mtkcam/drv/src/sensor/common/v1_1/HalSensorList.cpp，发现这两个tag实际去驱动中拿的,会覆盖我们配置的值。

这里，mtk v1与v1_1就有区别了。
v1:pixel_array_size=8160 active_array_size=4080
在这里插入图片描述
而v1_1平台：:pixel_array_size=4080 active_array_size=4080

在这里插入图片描述
所以在v1平台:
pixel_array_size=8160，而active_array_size=4080
horizCropFactor =4080/8160=0.5

因为

180 / M_PI * 2 * atanf(horizCropFactor * sensorSize.data.f[0] / (2 * fastInfo.defaultFocalLength));

horizCropFactor 为0.5，相当于将sensorSize.data即physical_size缩小了一半
根据angel of view = 2 * arctangent(d/2f)
fov计算出来就会比实际小一半，即31.7°

那么，cts测试就有如下方案去规避：
1.在framework中，修改horizCropFactor 为1
2.底层将physical_size扩大两倍，（安兔兔传感器尺寸会计算有误）

v1_1平台：
此时底层pixel_array_size与active_array_size都为4080，计算出来是horizCropFactor=1。但因为模组要按照50m计算，双摄会有fov异常

那么，cts测试就有如下方案去规避：
1.将底层pixel_array_size与active_array_size都改为8160（直接改setting，capture配置成50m），那么就horizCropFactor 为1，按照50m计算的fov就没有问题了

2.计算模组的fov时，因为pixel_array_size是4080，那么，将physical_size缩小一半，4080*0.64=2.611。（安兔兔传感器尺寸会计算有误，双摄会出现辅摄fov变小的现象）

采用第一张方案后，引发新的cts fail项：
在这里插入图片描述

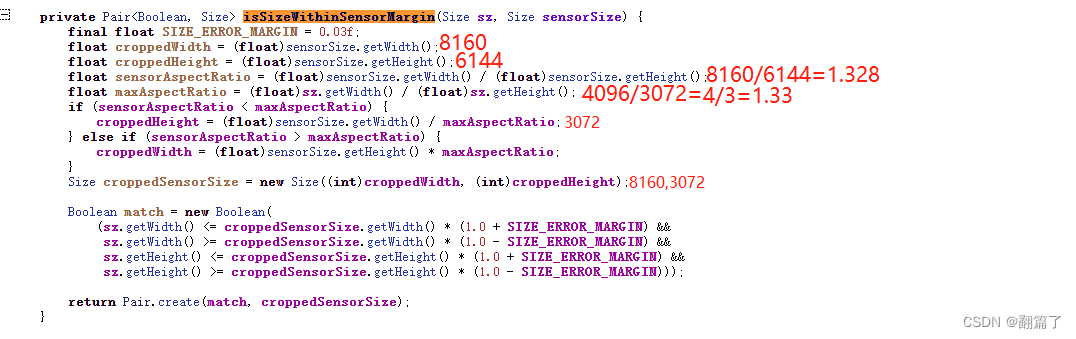

即active_array_size太大，yuv size太小
在这里插入图片描述

根据谷歌的定义，有高像素的配置方法：
在这里插入图片描述
但这是api31的，查看mtk底层的配置tagMap.h，并不支持这些tag。

47 双摄硬同步

在这里插入图片描述
Master和Slave通过FSIN信号线连接着。并且，Master在开始出每一帧数据的同时，都会给Slave发一个FSYNC信号；Slave接收到FSYNC信号，才开始出数据。这样就实现了硬件帧同步。

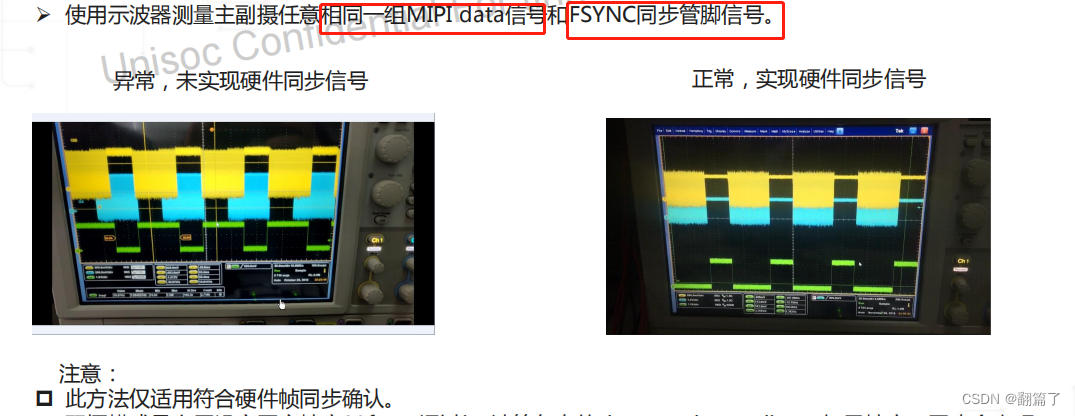

硬件帧同步要求：通过示波器抓取mipi波形，要求Mater和Slave的两帧sof相差小于100us

驱动setting里面可控制VSYNC out是高有效还是低有效,具体根据slave sensor需匹配的信号。

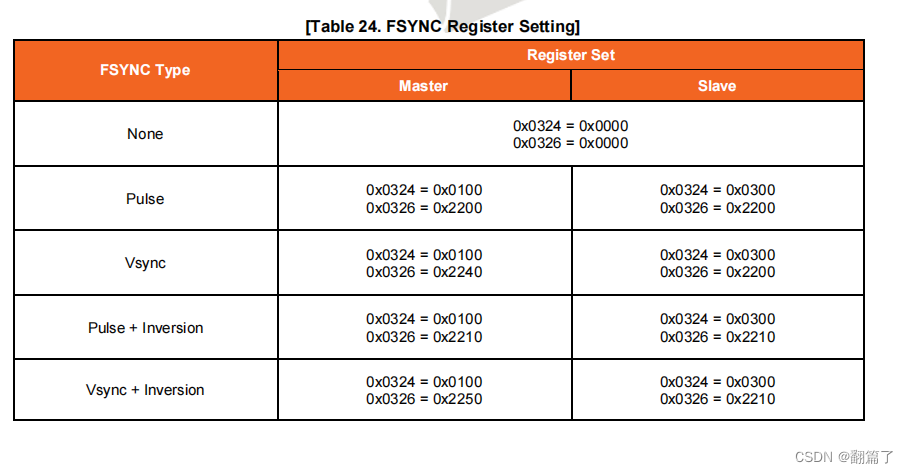

setting需sensor厂提供。需主摄作为master时的寄存器与辅摄作为slave时的寄存器setting。
如：
在这里插入图片描述

在这里插入图片描述

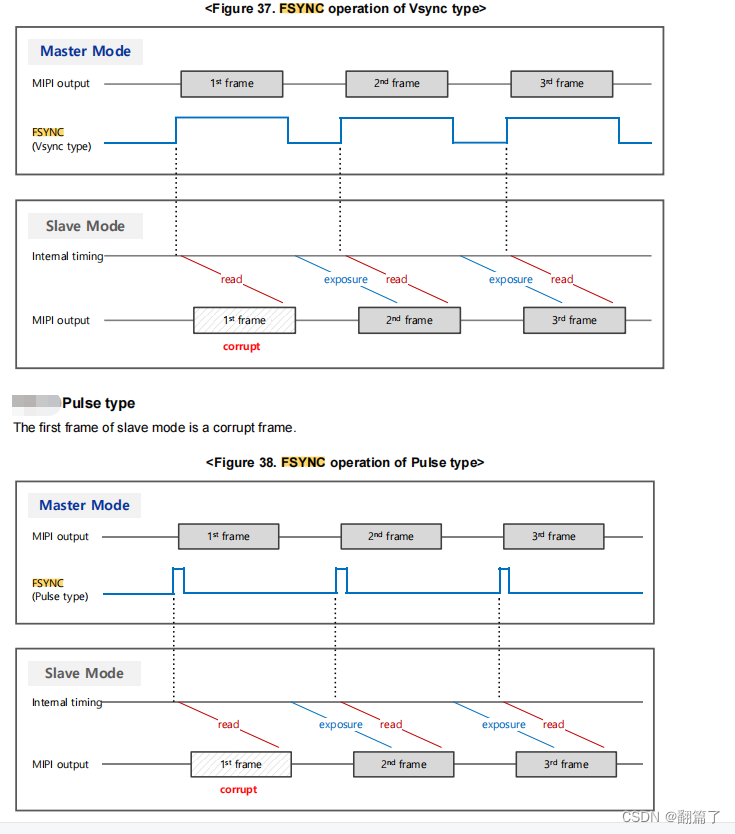

上图中，FSYNC信号采用的是垂直同步类型，即VSYNC方式；另外还有一种方式，是脉冲模式，即Pulse type。

在这里插入图片描述

  1. 主sensor产生Fsync，开始传输第一帧
  2. 当 从sensor接收到第一个 Fsync后，开始曝光并且同时读出数据。（因为第一帧没有开始曝光的信号，曝光与读出时间没有间隔）
  3. 当从sensor的第一帧传输完成后，就马上开始曝光第二帧，在曝光状态下，从sensor在收到第二次FSYNC时 ，开始读出数据
    在这里插入图片描述

需要注意，这个mipi output的read时间，与逐行曝光的read时间不一样。

逐行曝光的read时间：sensor开始曝光，根据逐行曝光的概念，曝光一行就会读出一行。
mipi output的read时间：是指mipi传输这一帧的时间。
至于为什么可以控制这个时间点应该是sensor内部的某种机制控制的，可以延迟将数据打包成mipi数据包 发送出去的时间。
而控制这个时间的长短，就是通过调整曝光了
在这里插入图片描述

在这里插入图片描述

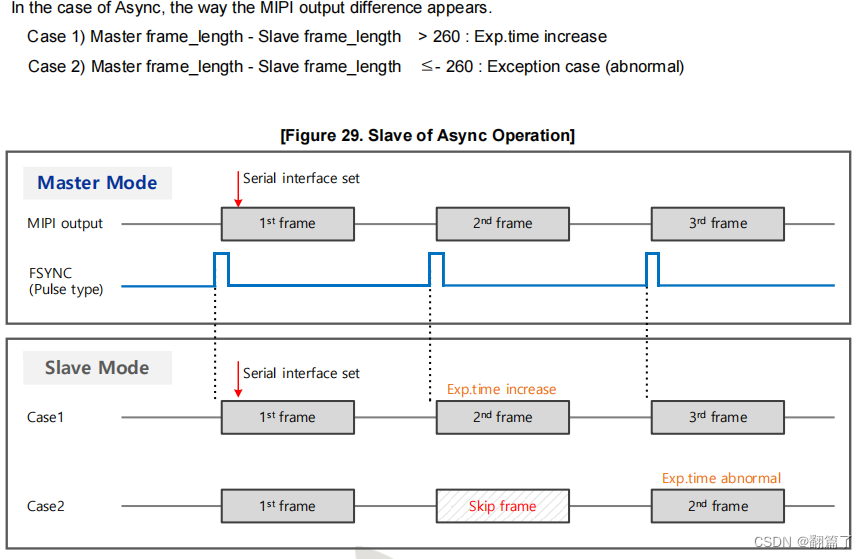

当这颗sensor做slave时，调整同步的方式有两种。
如图描述，当slave sensor的帧长小于Master-260时，会增加曝光时间，相应的读出（mipi output）时间也会增加，以达到同步效果。
另一种方式，按照理解，应该是直接丢一帧。

48 Camera lane 数的理论计算

Camera 有效像素 * ADC色彩深度 * 帧率 * (1+20%) ＜ lane数量 * MIPI速率

  • 有效像素数: 2592*1944 pixels =5,038,848
  • ADC色彩深度:专业术语是色彩深度。色彩深度越高，可用的颜色就越多。10bit实际就是ADC的采集精度，在Camera中表示1个pixel的采集精度可达到210=1024。一般手机camera Sensor使用的是0bit RGB RAW，具体需参考使用的Sensor spec。
  • MIPI速率:从平台design notice可得知。如6765平台，2.5Gbps。6833平台，6.5Gbps。
    在这里插入图片描述
    在这里插入图片描述

如5m的在6765平台（2.5Gbps）：
2592 x1944×10 ×30 * (1+20%) = 1.81Gbps
1.81<2.5
所以1lane就够了。

如8m的在6765平台
3264x2448x10x30x1.2=2.87Gbps > 2.5Gbps
2.87x2=5.74Gbps，所以至少要2lane

翻篇了
关注
  • 1
    点赞
  • 踩
  • 0
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
