深度学习中的1x1卷积核理解

在学习UNet网络结构时碰到了1x1卷积块，一开始不太理解，在阅读了一些博客后逐渐明白了，特此感谢：
为什么要分别使用11，33，1*1的卷积核进行降维和升维
一、卷积运算复习

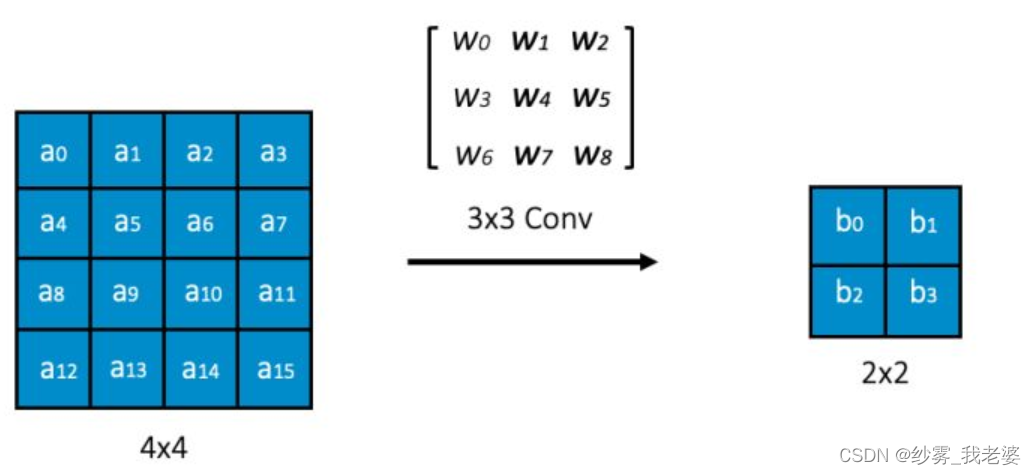

在图像处理中，卷积操作通过在图像的矩阵上滑动卷积核来捕获局部特征。卷积核是一个矩阵，一般维度有1x1，3x3,5x5等。在滑动过程中，卷积核可以看做对原图像局部的加权求和，如下图计算：

对于原图为4x4矩阵，卷积核大小为3x3，特征图维度为2*2。其中$b_0=a_0\ast w_0+a_1\ast w_1+a_2\ast w_2+a_3\ast w_3+a_4\ast w_4+a_5\ast w_5+a_6\ast w_6+a_7\ast w_7+a_8\ast w_8$，后面以此类推。

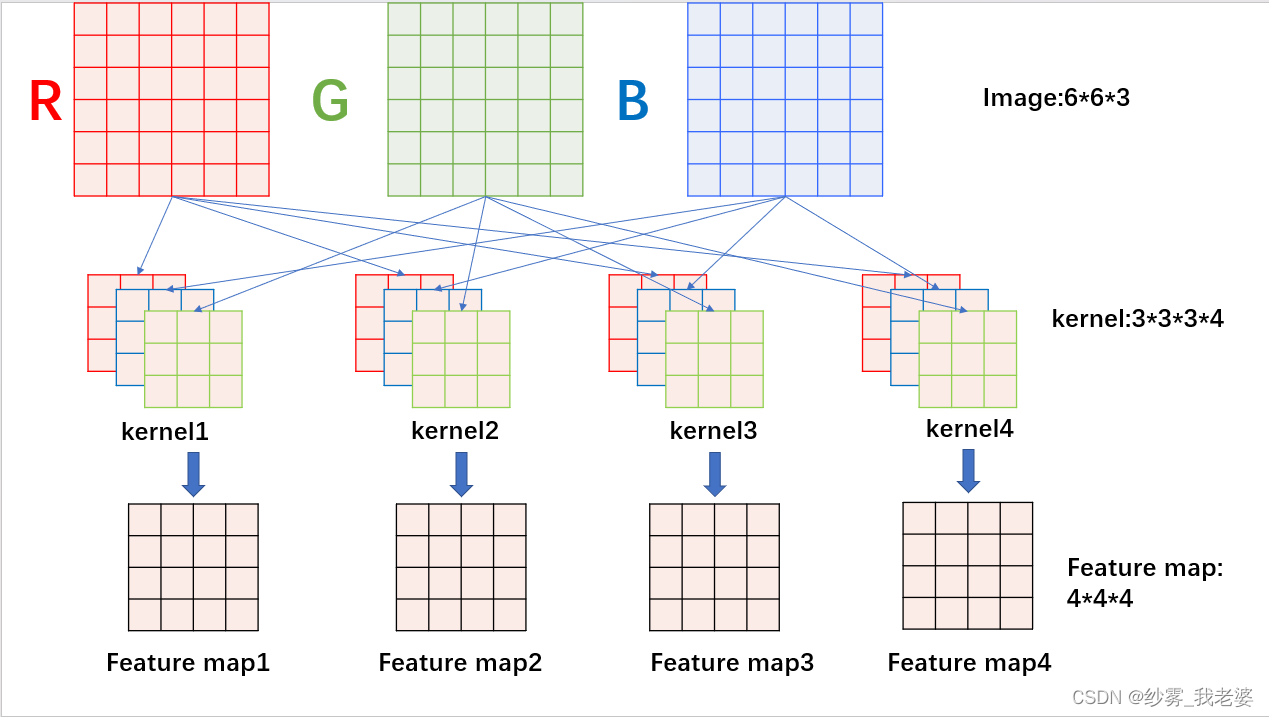

这是示例运算，通常原图像存在多个通道，比如RGB三通道等，此时就要求卷积核的通道数与原图像要保持一致，且每一个卷积核对应一个特征图。如果我们想要提取图像的多个特征，就需要多个卷积核，且一个卷积核对应一个特征。举例来说，对于一个6x6x3（WxHxC，C为通道数）的图像来说，卷积核大小为3x3，有4个特征要提取。那么此时卷积核的参数量为3x3x4x3。如下图所示：

二、1x1卷积核运算
在上面的基础上，如果卷积核大小是1x1呢？可以想象，此时卷积核不会改变原图像的长宽，也就是w和h，但是会改变原图像的通道数，这取决于我们想要提取多少个特征。而这么做的目的，则是改变了原图像的维度。
三、1x1卷积核的作用
采用1x1卷积核主要有几个用处：
1.升维或降维
如果卷积核的维度比原图像高，则是升维，反之为降维。这意味着提取特征数量的变化。
2.跨通道特征聚合
如果输入只有一个通道，此时1x1卷积核并没有特殊之处，但是如果有多个通道，卷积核会将它们聚合起来，将多通道的信息融合在一起，且是线性组合，从而完成了升维或降维功能。
3.增加网络表达能力
由于我们通常在卷积操作后面接非线性激活函数，因此提高了网络的非线性表达能力，这样网络可以做的很深。
4.显著减少参数量

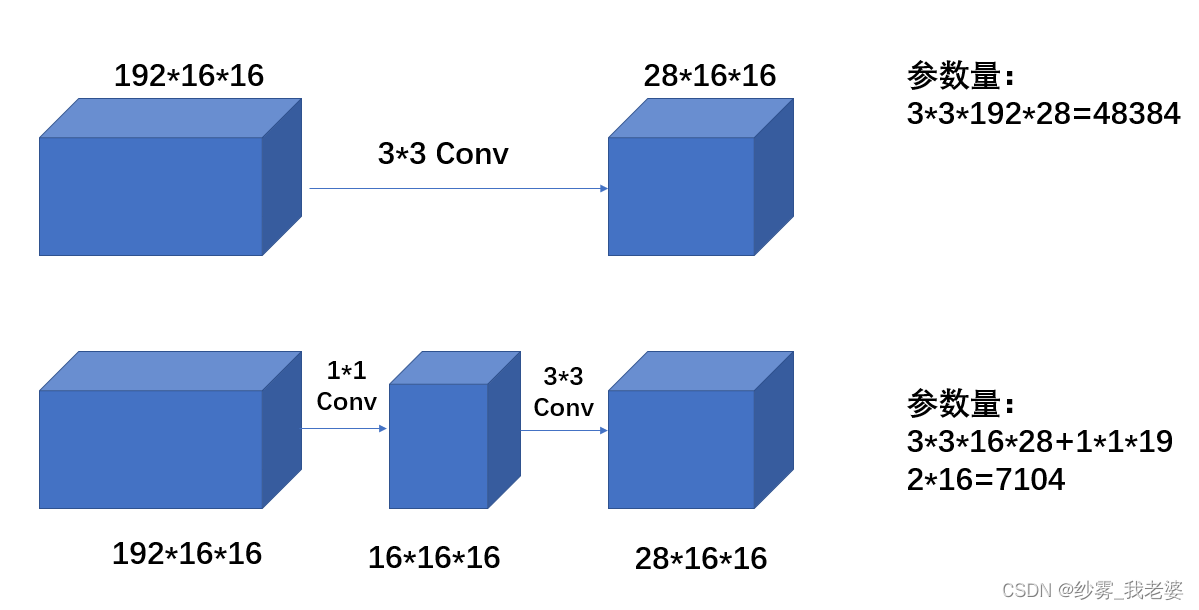

从上图可以看出，同样是得到161628的输出，采用1x1卷积核能够显著减少参数量，减少过拟合现象的出现。
四、1x1卷积核的实际应用
1x1卷积核的首次提出是在NIN（Network in Network）中，在后面的GoogLeNet以及ResNet中都有应用。此处附上沐神将NiN的链接网络中的网络。
在NiN里提出用1x1卷积核来代替全连接层，能够显著减少模型的参数。比如输入一张224x224x3的图像，神经网络最后一层是5x5x512，全连接层为4096x100，那么全连接层会首先将最后一层拉平成5x5x512，再做全连接，此时参数为5x5x512x4096x100。但如果我们采用1x1卷积核就不一样，首先采用5x5卷积核，将其变成1x1x4096，再用1x1x1000维度的卷积核进行运算即可，此时参数量为5x5x512x4096+1000x4096，参数量显著减少了。
下图就是在ResNet网络里用到了。
