关于开关电源相关知识及应用

一、什么是开关电源
二、开关电源和普通电源的区别
三、常见的开关电源种类与图示
四、串联型开关电源与并连型开关电源
五、开关电源图解
六、举例开关电源的计算和应用

一、什么是开关电源

 开关电源(英文:Switching Mode Power Supply),又称交换式电源、开关变换器,是一种高频  化电能转换装置。其功能是将一个标准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。
2、简述
     开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。
    随着电力电子技术的高速发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,进入80年代计算机电源全面实现了开关电源化,率先完成计算机的电源换代,进入90年代开关电源相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源,更促进了开关电源技术的迅速发展。

二、开关电源和普通电源的区别

1、开关电源是直流电转变为高频脉冲电流,将电能储存到电感、电容元件中,利用电感、电容的特性将电能按预定的要求释放出来来改变输出电压或电流的;线性电源是先将交流电经过变压器降低电压幅值,再经过整流电路整流后,得到脉冲直流电,后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压,必须经过稳压电路进行稳压。
2、开关电源可以降压,也可以升压;线性电源只能降压。
3、开关电源效率高;线性电源效率低。
4、线性电源控制速度快,波纹小;开关电源波纹大。

三:常见的开关电源种类及图示

一、按技术、开关管的连接方式、电源技术划分,开关电源可分为串联型开关电源和并联型开关电源。串联型开关电源的开关管是串联在输入电压和输出负载之间,属于降压式稳压电路;而并联型开关电源的开关管是在输入电压和输出负载之间并联的,属于升压式稳压电路。
二、按交换式类型常见的开关电源有、(PWM)反激式开关电源、(PWM)正激式开关电源、(QR)准谐振式开关电源、半桥式开关电源、LLC(谐振式)开关电源。

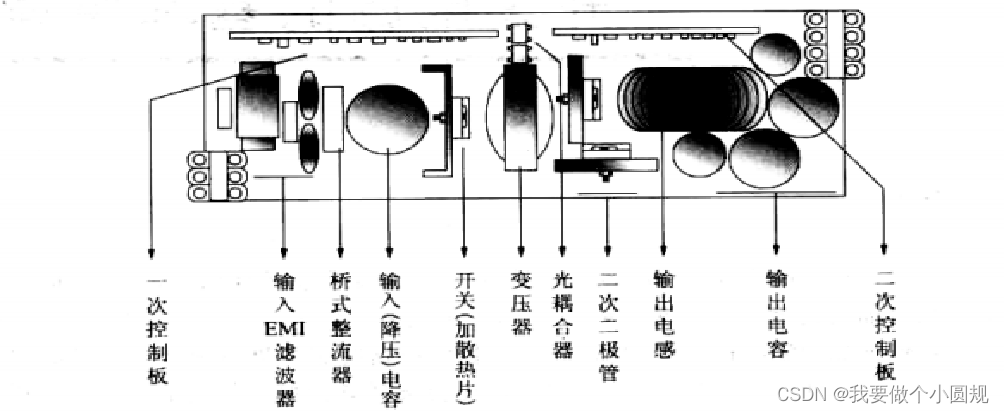

交换式开关电源图示:

四:串联型开关电源与并连型开关电源

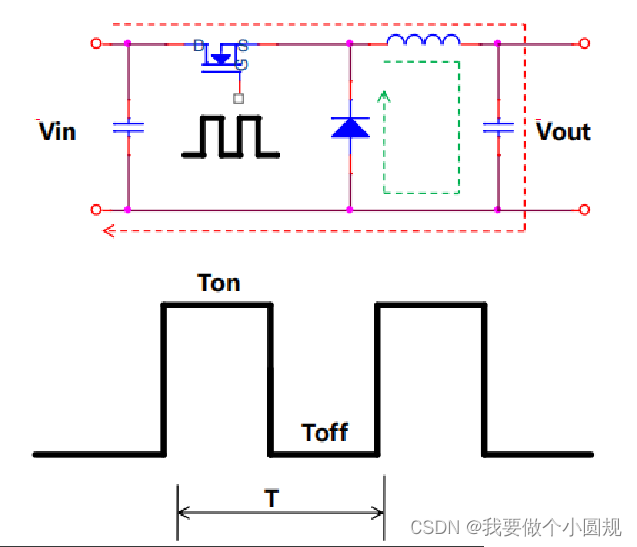

一、串联型开关电源,DC-DC降压式电源

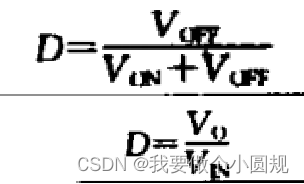

1、通用所有拓扑占空比方程
2、降压式电源占空比直流传递函数
3、计算周期率           T = 1/f
4、关断时间           Toff = (1-D)*T
5、伏秒积                 Et = VO*Toff
6、若r=0.4              L*I= Et/r
7、输入电流               IL = IO=
8、电感量                   L=  L*I/IO
9、电感额定电流           = (1+r/2)* IL



一、并联型开关电源,DC-DC升压式电源

1、通用所有拓扑占空比方程
2、降压式电源占空比直流传递函数
3、计算周期率           T = 1/ f
4、导通时间           Ton = D*T
5、伏秒积                 Et = VO*Toff
6、若r=0.4              L*I= Et / r
7、输入电流               IL = IO / (1-D)
8、电感量                   L=  L*I / IO
9、电感额定电流           = (1+r/2)* IL

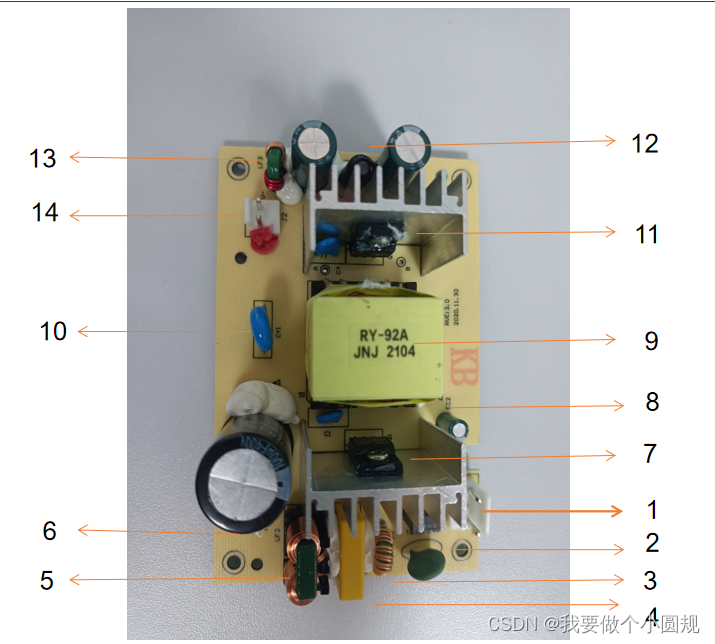

五:开关电源图解

1、交流电输入(90-265V/50-60Hz)
2、热敏电阻  (防浪涌)
3、高频共模电感(抑制电源中电磁干扰)
4、X电容(EMI虑波,虑除差模干扰信号)
5、低频共模电感(抑制电源中电磁干扰)
6、桥堆、高压电解(桥式整流)
7、高压MOS
8、电源管理芯片
9高频变压器
10、Y电容(消除共模干扰信号)
11、次级整流管(肖特基二极管)
12、低频虑波器(π) 13、次级输出电源共模

六,举例开关电源的计算和应用

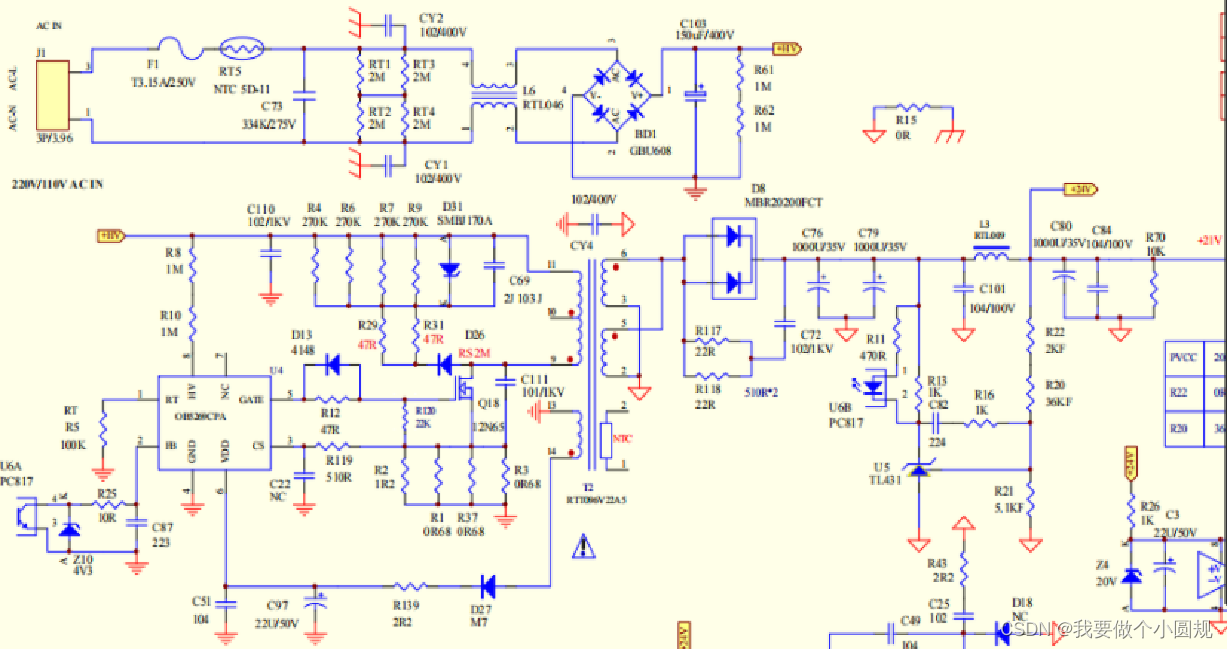

反激电源原理图

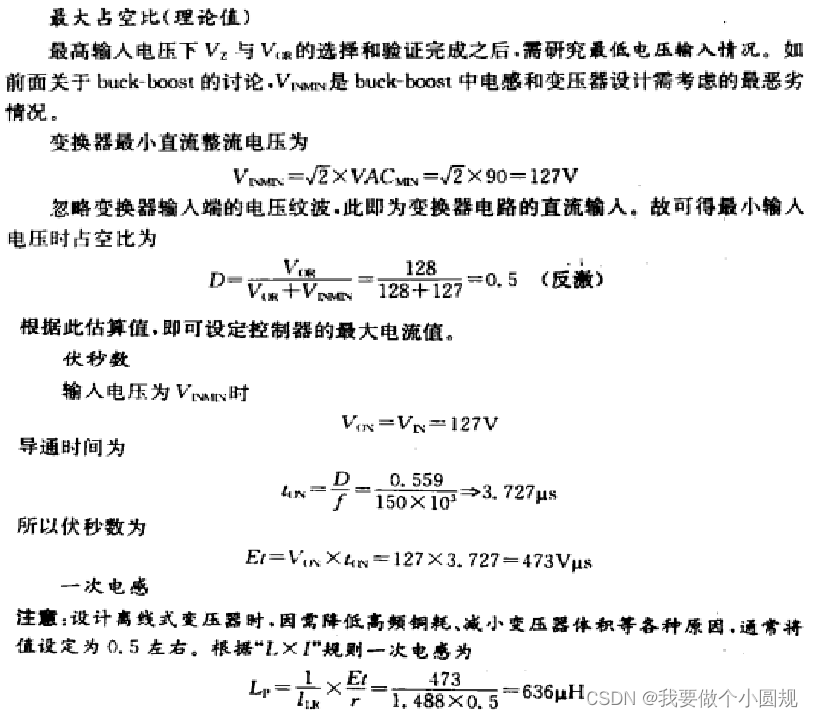

反激电源设计择要:

1、首先要确定交流输入电压范围,

     来计算输入直流高电压VMAX;

2、根据VMAX推算VZ反峰值电压;

3、根据最高反峰值计算额定反峰值;

4、计算原、次级绕组匝比;




开关电源工作原理

5、计算最低交流输入供电整流后电压;


6、最小电压输入时占空比;


7、根据输出功率、电流、电压计算负载电流;


8、根据输出功率、效率计算消耗功率和电流;


9、根据输入电流计算实际工作占空比;

10、计算最小电压输入时占空比;


12、计算伏秒数;


13、推算高频变压器原边电感;

<think>好的,用户想了解交流开关电源的工作原理和设计方案。首先,我需要回忆交流开关电源的基本概念。交流开关电源通常指的是将交流电转换为稳定直流电的电源设备,核心在于高频开关技术。可能需要先解释其基本组成,比如整流、滤波、高频逆变、变压器、二次整流和稳压等部分。 用户可能对工作原理不太清楚,需要分步骤说明。例如,输入交流电首先经过整流滤波得到高压直流,然后通过高频开关器件(如MOSFET)进行逆变,生成高频交流,再经变压器降压,最后二次整流滤波得到稳定的直流输出。这里要强调高频开关的优势,比如效率高、体积小。 关于设计方案,用户可能想知道具体模块如何实现。需要提到关键元件选择,如开关器件的选型、控制电路的设计(比如PWM控制器),以及保护电路(过压、过流保护)。此外,拓扑结构如反激式、正激式等可能也是重点。需要注意是否需要比较不同拓扑的优缺点。 用户可能还关心效率、热管理、EMI等问题,所以在设计方案中要涵盖这些方面。比如使用软开关技术减少损耗,散热设计,滤波电路抑制电磁干扰。同时,可能需要引用一些典型的设计流程,如确定规格、选择拓扑、计算参数、仿真验证等。 要检查是否有遗漏的部分,比如是否需要加入示意图或公式?根据系统指令,行内公式用$...$,独立公式用$$...$$。例如,输出电压的计算公式可能涉及占空比,可以写成$V_{out} = D \cdot V_{in} \cdot \frac{N_2}{N_1}$,其中D是占空比,N1和N2是变压器匝数比。 另外,用户可能对实际应用中的问题感兴趣,比如如何提高效率或减小体积。这时候可以提到同步整流技术或高频变压器的使用。同时,确保引用相关文献或标准,比如提到的IEEE标准,以增强可信度。 需要生成相关问题,可能涉及设计挑战、效率优化方法、常见故障及解决等。例如,如何解决开关电源的电磁干扰问题?或者,开关电源设计中如何选择适合的拓扑结构? 最后,确认回答结构清晰,分工作原理和设计方案两部分,使用列表和公式符合格式要求,引用正确,语言简洁明了。</think>### 交流开关电源的工作原理 交流开关电源(AC/DC开关电源)通过高频开关技术实现高效电能转换,核心步骤包括: 1. **整流与滤波**:输入交流电(如220V/50Hz)经整流桥转换为脉动直流电,再通过滤波电容平滑为高压直流电[^1]。 2. **高频逆变**:利用开关器件(如MOSFET或IGBT)以20kHz–1MHz频率切换,将直流电转换为高频交流方波,公式表示为: $$V_{\text{sw}}(t) = V_{\text{DC}} \cdot \text{square}(2\pi f_{\text{sw}} t)$$ 3. **变压器降压**:高频交流方波经高频变压器降压,实现电气隔离和电压调整,匝数比满足$V_{\text{out}} = V_{\text{in}} \cdot \frac{N_2}{N_1}$。 4. **二次整流与稳压**:低压交流经快速二极管整流和LC滤波后,通过PWM反馈控制(如TL494芯片)调节占空比$D$,稳定输出电压[^2]。 ### 交流开关电源的设计方案 #### 1. **拓扑结构选择** - **反激式(Flyback)**:适用于小功率(<100W),成本低,但效率较低(约80%)[^3]。 - **正激式(Forward)**:适合中功率(100W–500W),效率可达90%,需附加磁复位电路。 - **全桥/半桥拓扑**:用于大功率(>500W),效率高(>92%),但控制复杂。 #### 2. **关键元件选型** - **开关器件**:MOSFET需满足耐压$V_{\text{DSS}} > 1.5 \times V_{\text{in\_max}}$,例如600V器件用于220V输入。 - **高频变压器**:磁芯材料选用铁氧体(如PC40),设计时需平衡$B_{\text{max}}$(<0.3T)与匝数比。 - **控制电路**:集成PWM控制器(如UC3845)实现闭环调节,反馈环路带宽通常设为开关频率的1/10。 #### 3. **效率优化与保护设计** - **软开关技术**:如ZVS(零电压开关)可降低开关损耗,提升效率3%–5%。 - **EMI抑制**:共模电感+XY电容滤波,满足CISPR 22 Class B标准[^4]。 - **保护电路**:过流保护通过电流互感器检测,过压保护采用TVS管或撬棒电路。 #### 4. **设计流程示例** ```text 1. 定义规格:输入85–265V AC,输出12V/10A,效率>90% 2. 选择反激拓扑,计算占空比D_max ≈ 0.45 3. 设计变压器:原边电感量L_p ≈ 350μH,匝数比N_p:N_s = 18:1 4. 选型:MOSFET(STF10N60M2),输出二极管(STPS30H100CT) 5. 仿真验证:使用LTspice检查环路稳定性与瞬态响应 ```
