所谓信号合成就是将两个信号叠加到一起,在ltspice如何操作呢?看如下操作:

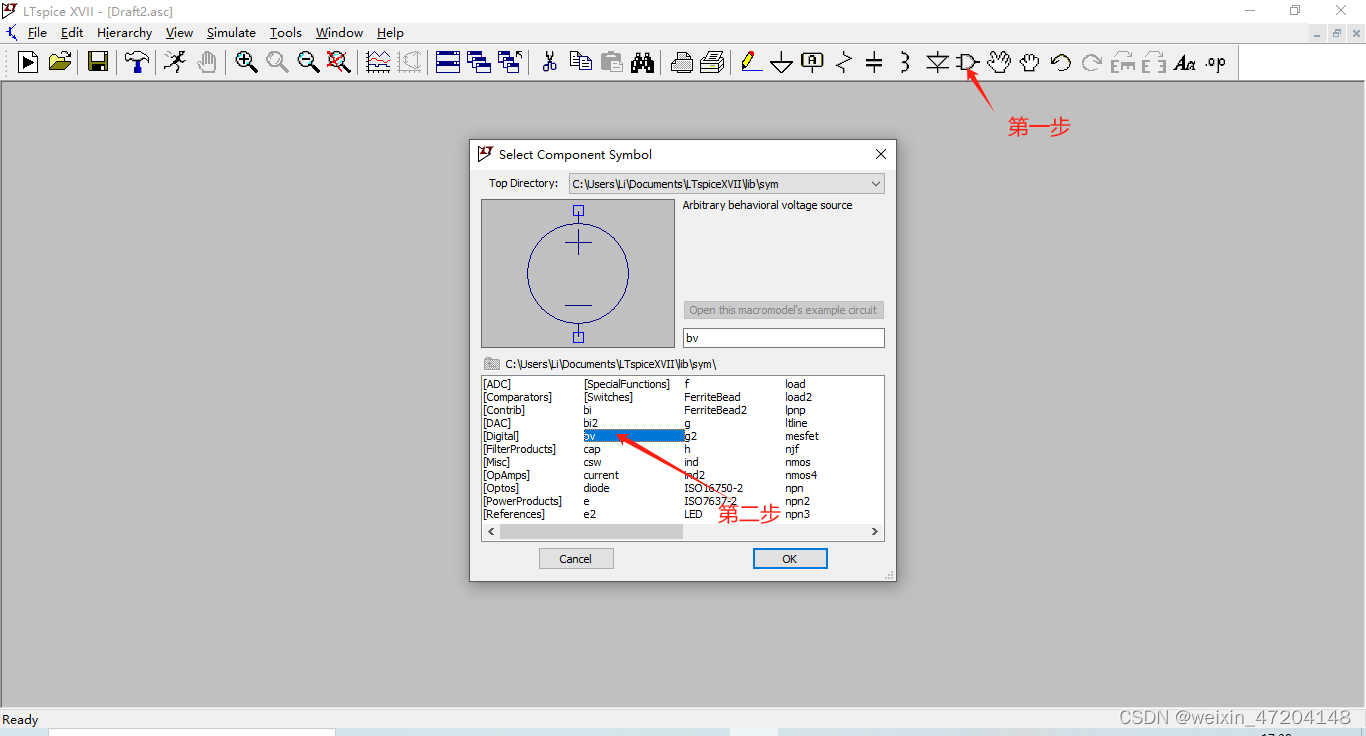

1、新建好工程之后点击添加元器件,选择这个叫bv的电压源如下图:

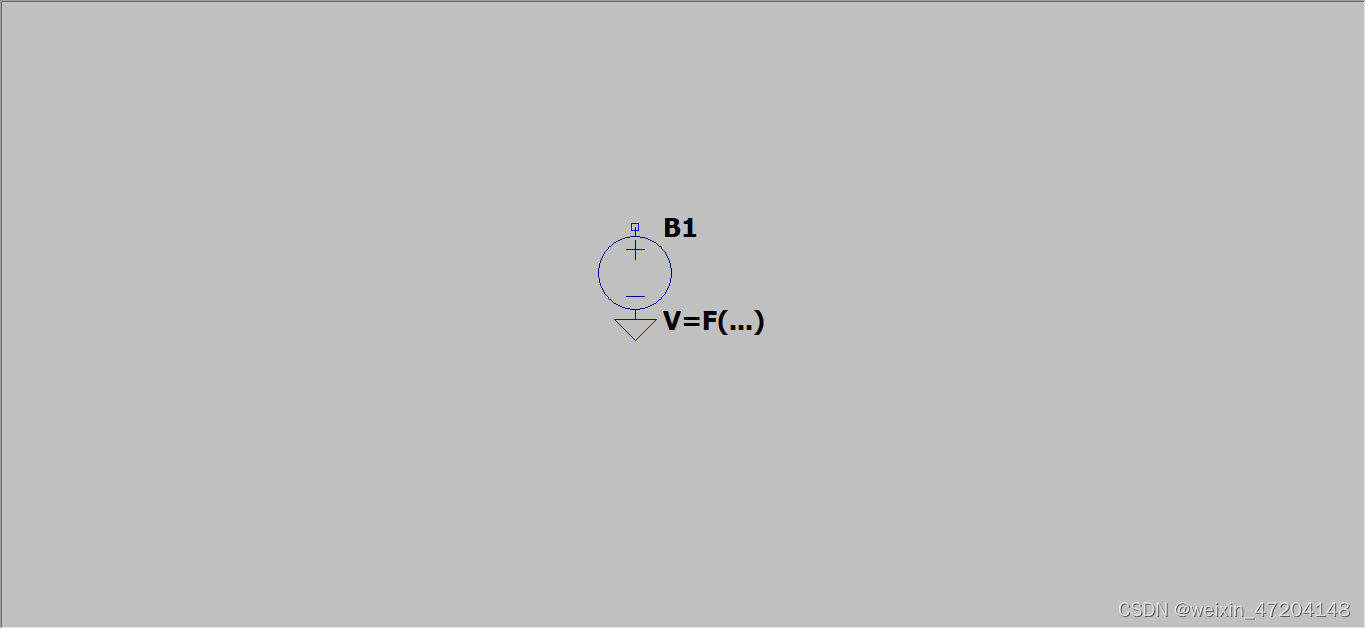

将bv电压源放置好之后负极加上地,如下图:

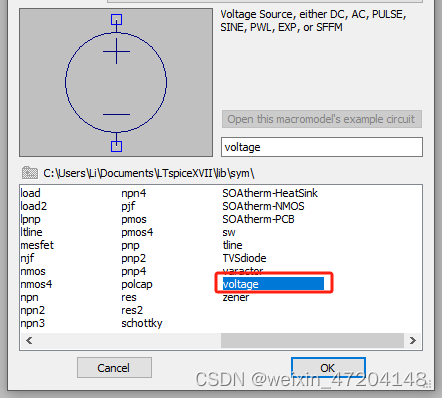

2、再添加两个需要合成的信号源,这个信号源在器件添加里面选择,如下图所示:

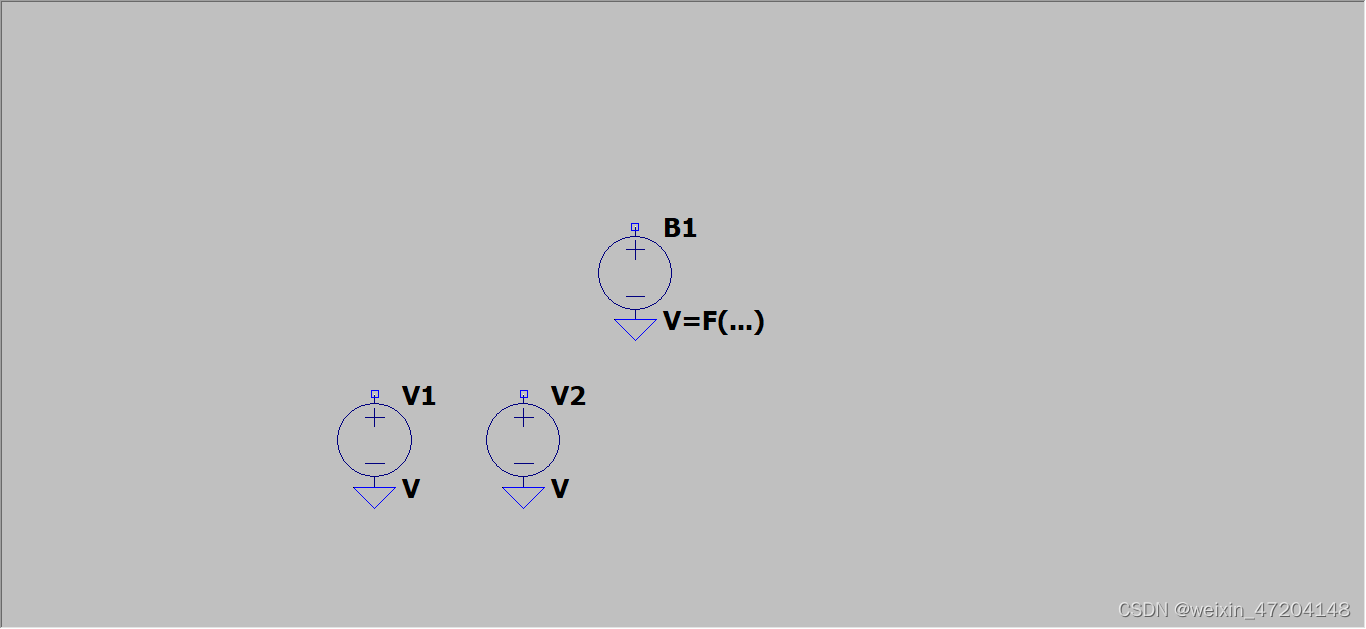

添加两个上图的电压源,并加上地之后如下图:

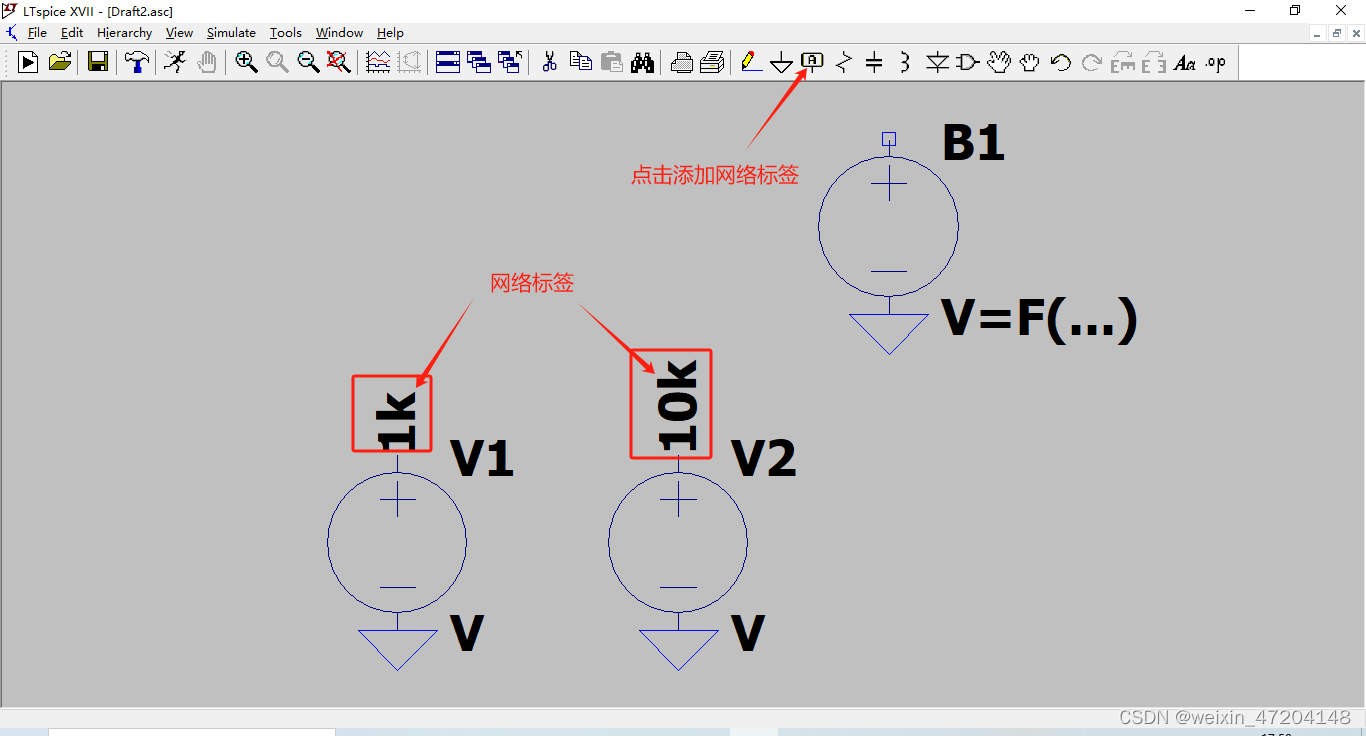

3、然后给V1和V2的正极添加网络标签,如下图:

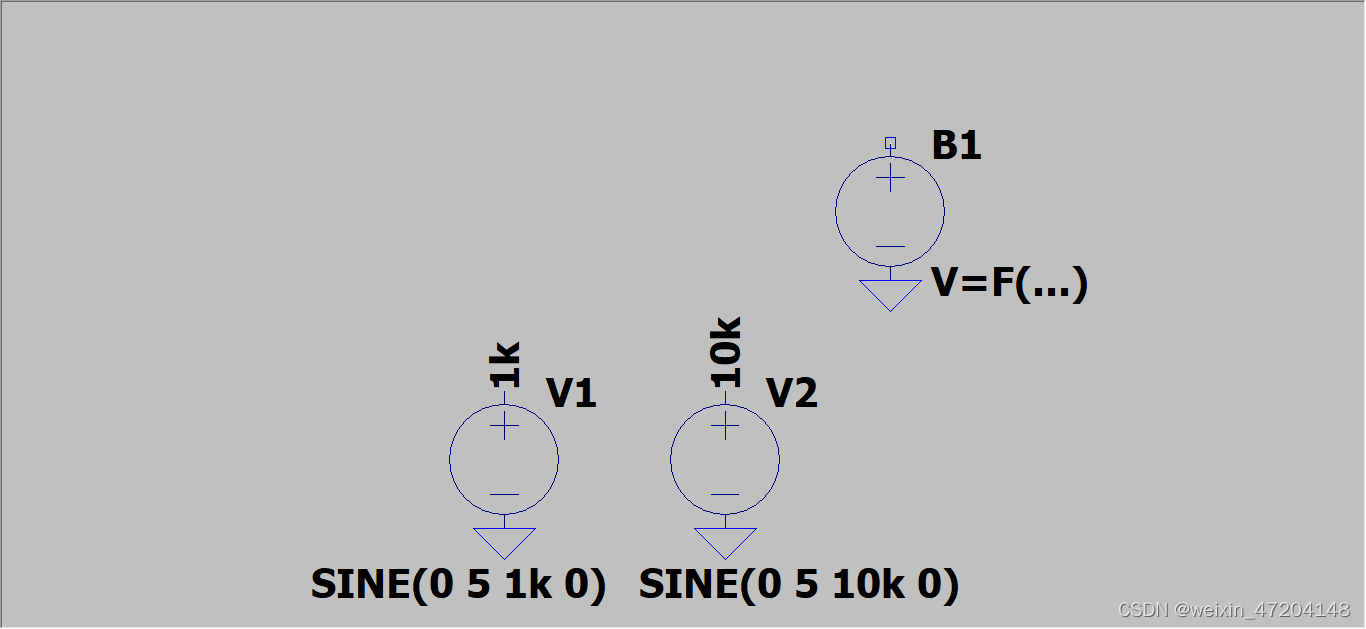

4、然后分别设置V1和V2的参数,我们这里验证1k和10k的正弦信号合成,所以分别把V1和V2设置成1k和10k,幅值设置为5v。如下图(关于如何设置信号源参数,上一篇学习笔记已经演示过了,欢迎参考CSDN):

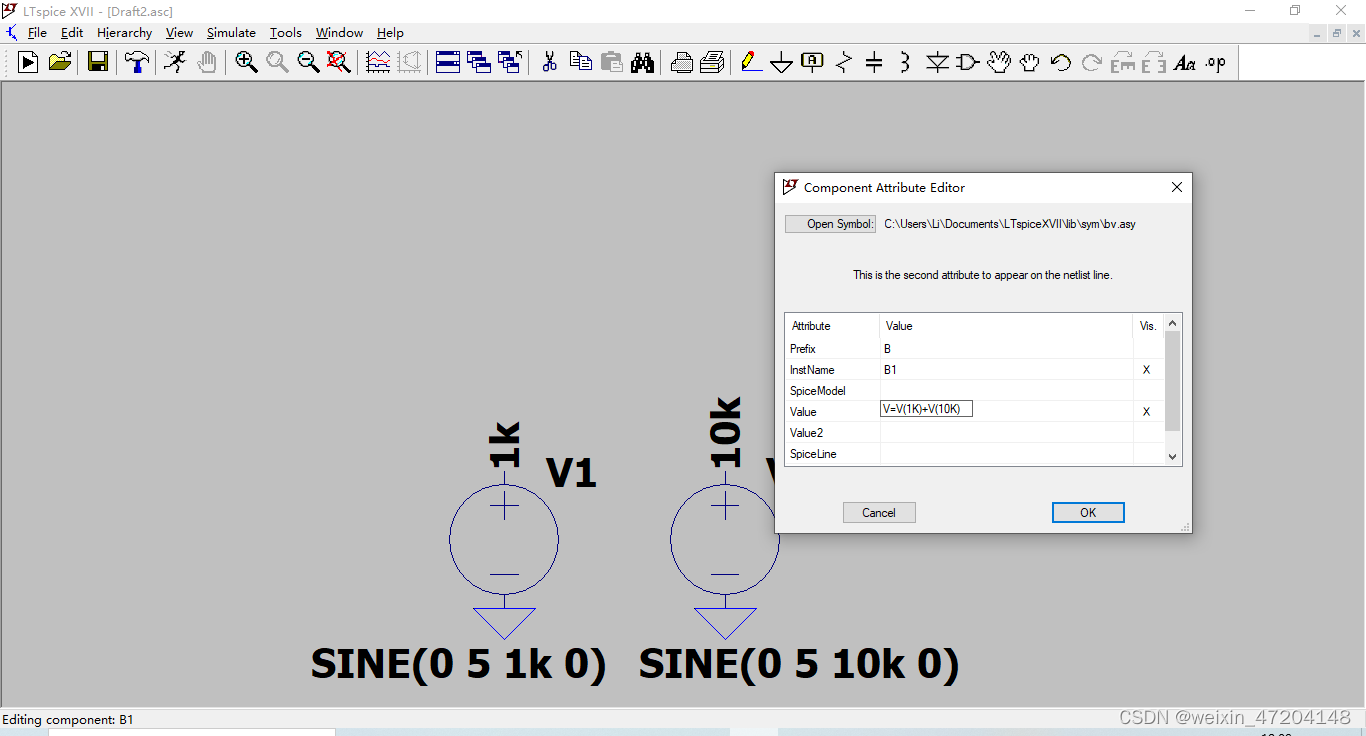

5、然后将鼠标放在B1这个电压源上单击右键,如下图设置参数,将V1和V2的网络标签填进去:

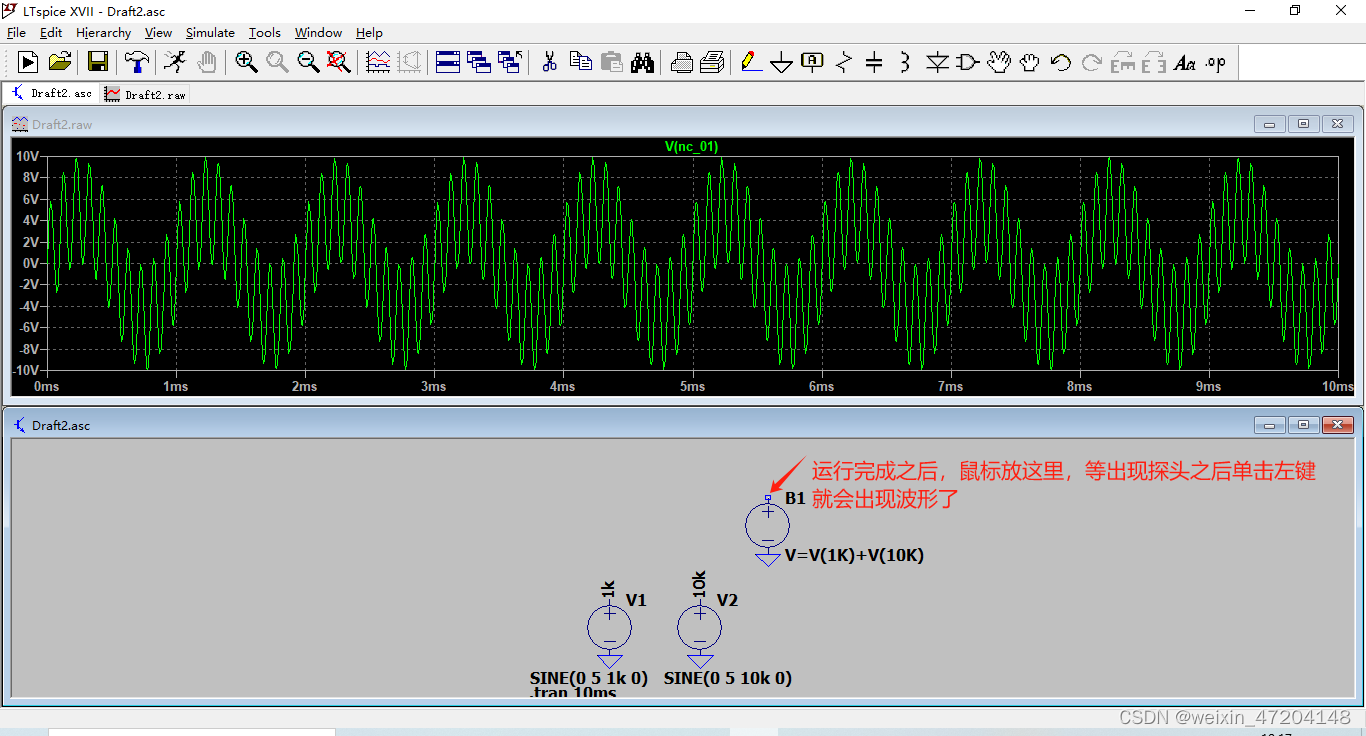

6、然后点击运行10ms,探头测量B1电压源的正极这时我们就能得到合成后的电压波形,如下图展示:

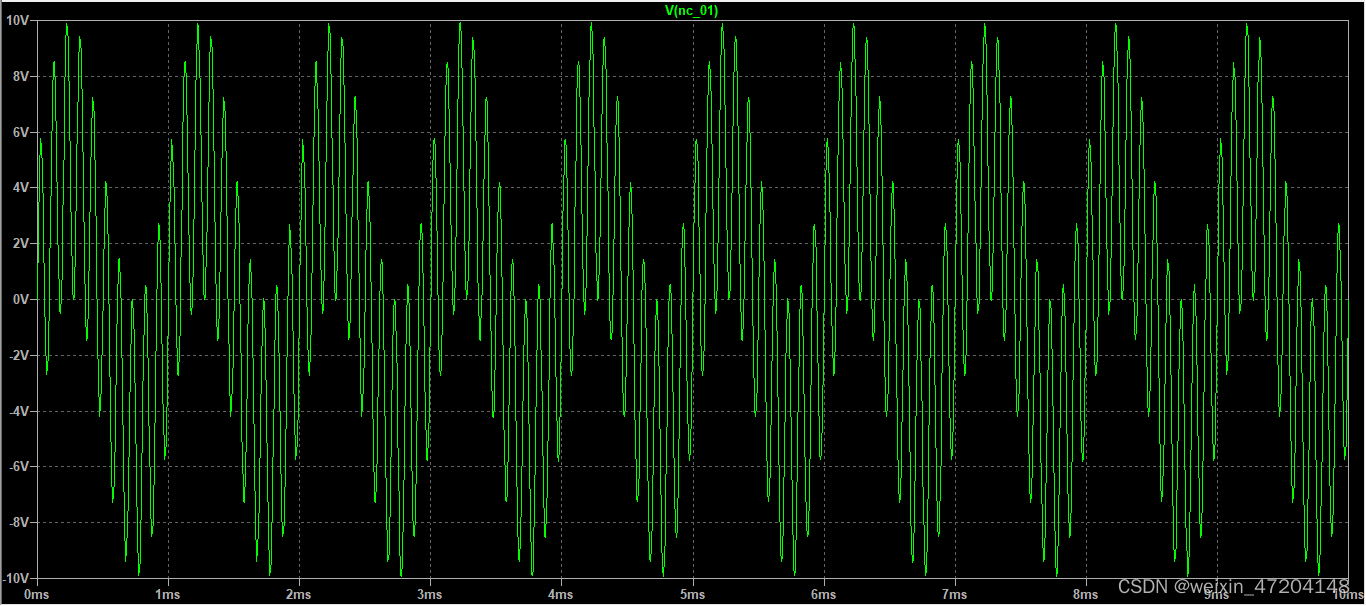

总结:从上图中可以看到,波形的幅值来到了±10v,正是叠加的效果,两个波形波峰和波谷遇到了一起,这种操作可以将电路中任何一点的波形合成到一起,以便分析噪声的产生点。至此所谓的信号合成成功,你合成成功了吗?赶紧试试吧。
思考:波形合成成功了,需要把它分开又需要做什么操作呢?欢迎讨论
