关于RGB666和RGB888接法理解（以T113-S3为例）

1， T113有24根RGB信号线对应这24bit RGB;

2， 24bit时，正好和24bit RGB一一对应（如标准50pin RGB屏幕）

3， 但有时T113的pin不够用时，会设置成RGB666（LCD0-D0/D1,D8/D9,D16/D17会空着），此时CPU传的是R0-R5，G0-G5，B0-B5数据.

4， 注意，对应CPU出来的LCD信号连接到50pin LCD（屏幕还是RGB888的LCD）时，看下图表格对应关系，从CPU出来的RGB 18bit信号，分别RGB 6bit是连到屏幕的高6位（低2bit空着）。

5， 切记，不要错误的把RGB666的R0连到RGB888的R0，RGB666的R1连到RGB888的R1. 这个地方很容易理解错误。主要是CPU端出来信号是RGB666, 但屏幕LCD还是RGB888的；如果屏幕LCD是RGB666的，应该就是一一对应关系了。

6，要多看CPU的RGB各种配置对应关系，如何正确对应相应的LCD，容易出错。

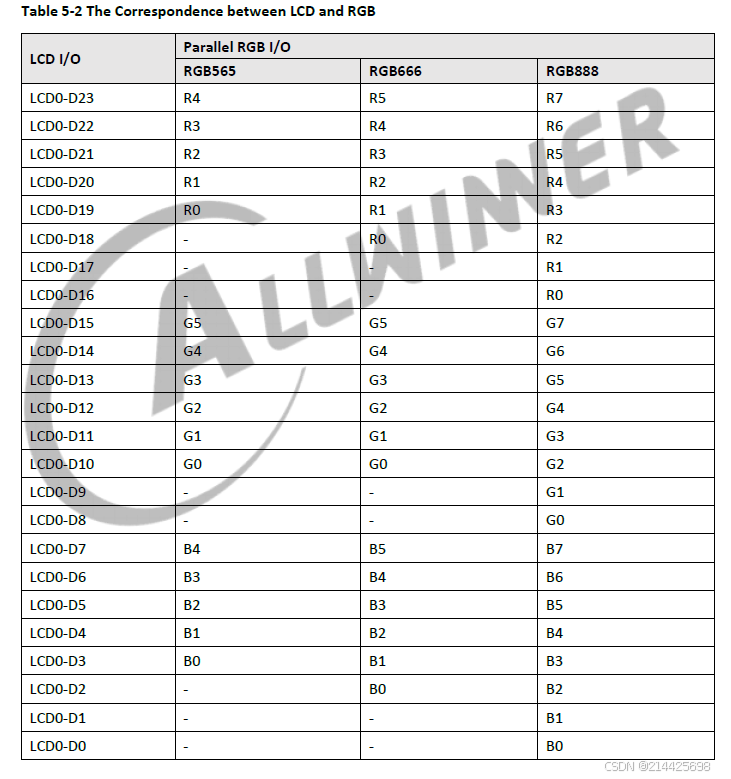

图一：T113-S3的RGB信号对应RGB565/RGB666/RGB888配置关系：

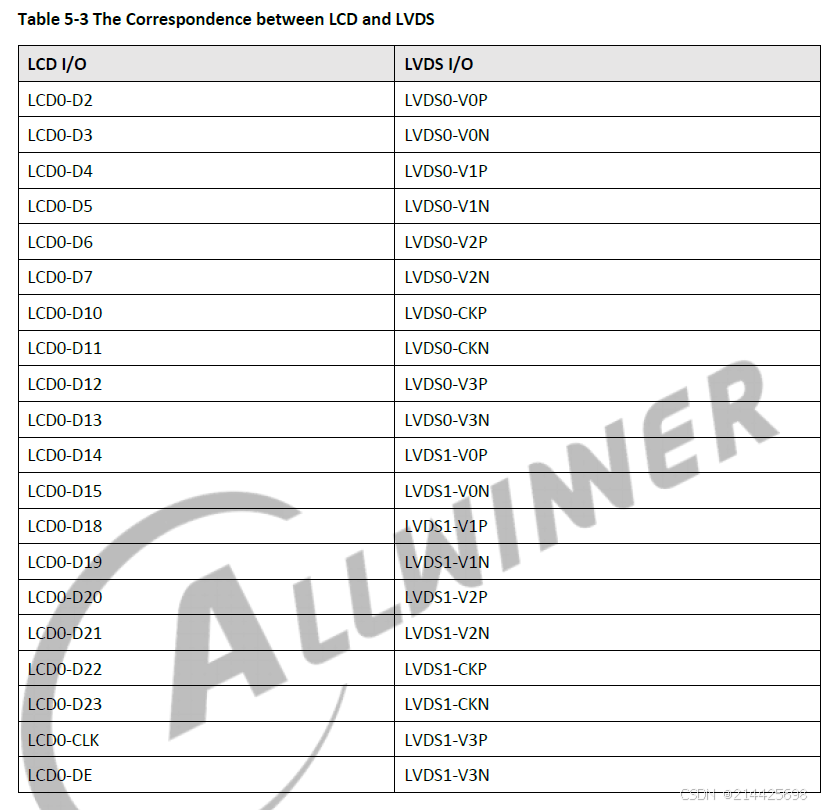

图二, T113-S3的RGB信号和LVDS信号复用对应关系
