基恩士软件的基本操作(一)

今天就来学习基恩士软件的基础操作,欢迎大家的指正!!!

基本操作

KV STUDIO

基恩士编程软件的名称就KV STUDIO。安装软件地址KV STUDIO的安装与实践

项目的创建

1,双击KV STUDIO.

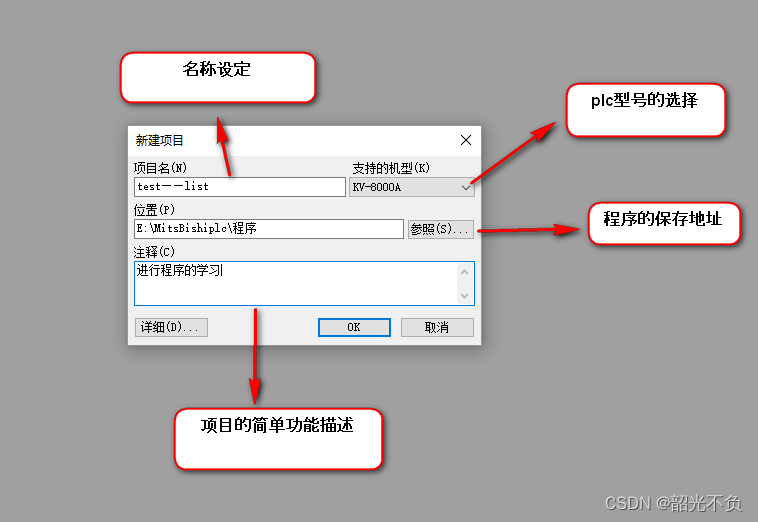

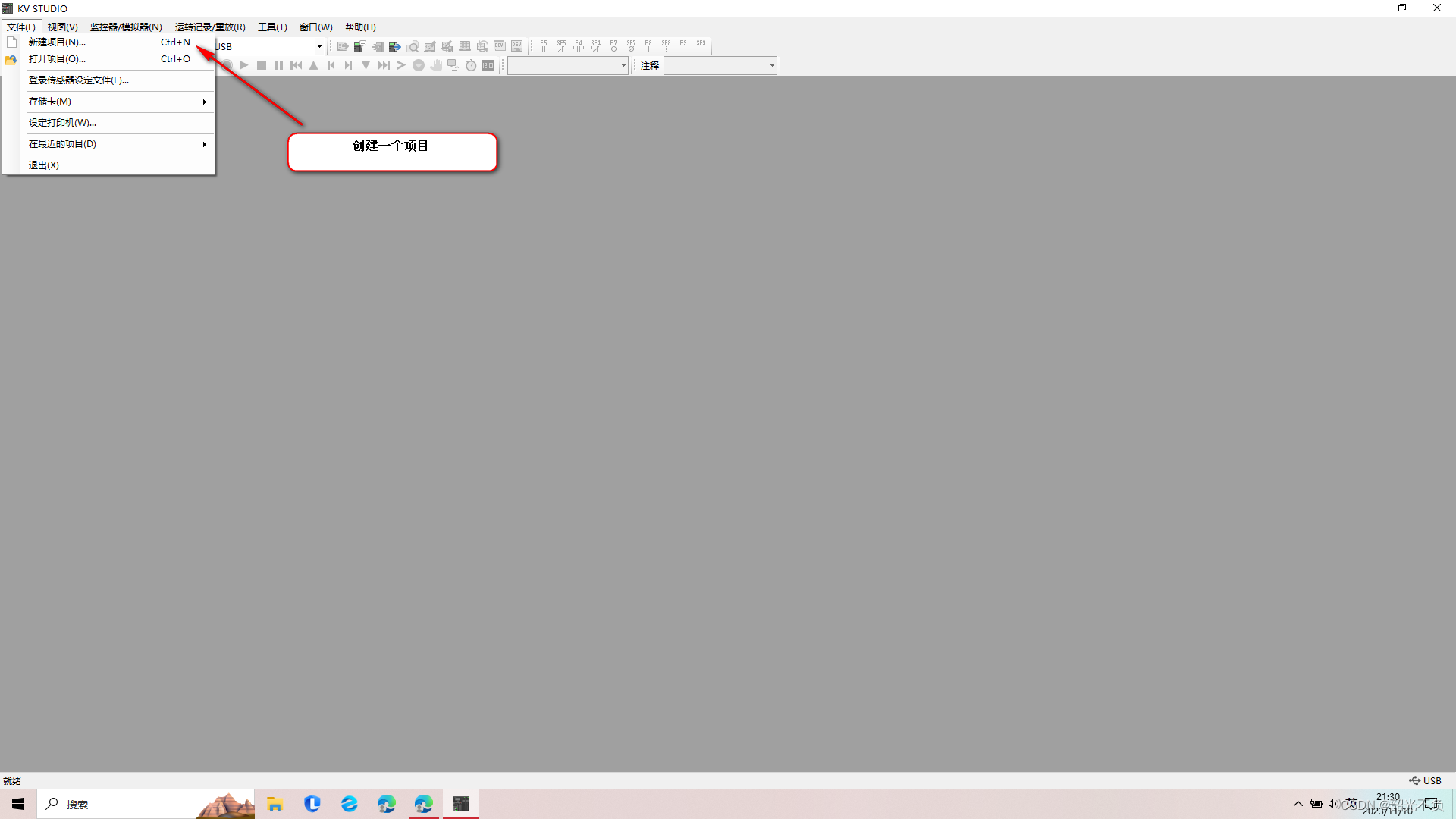

2,新建项目

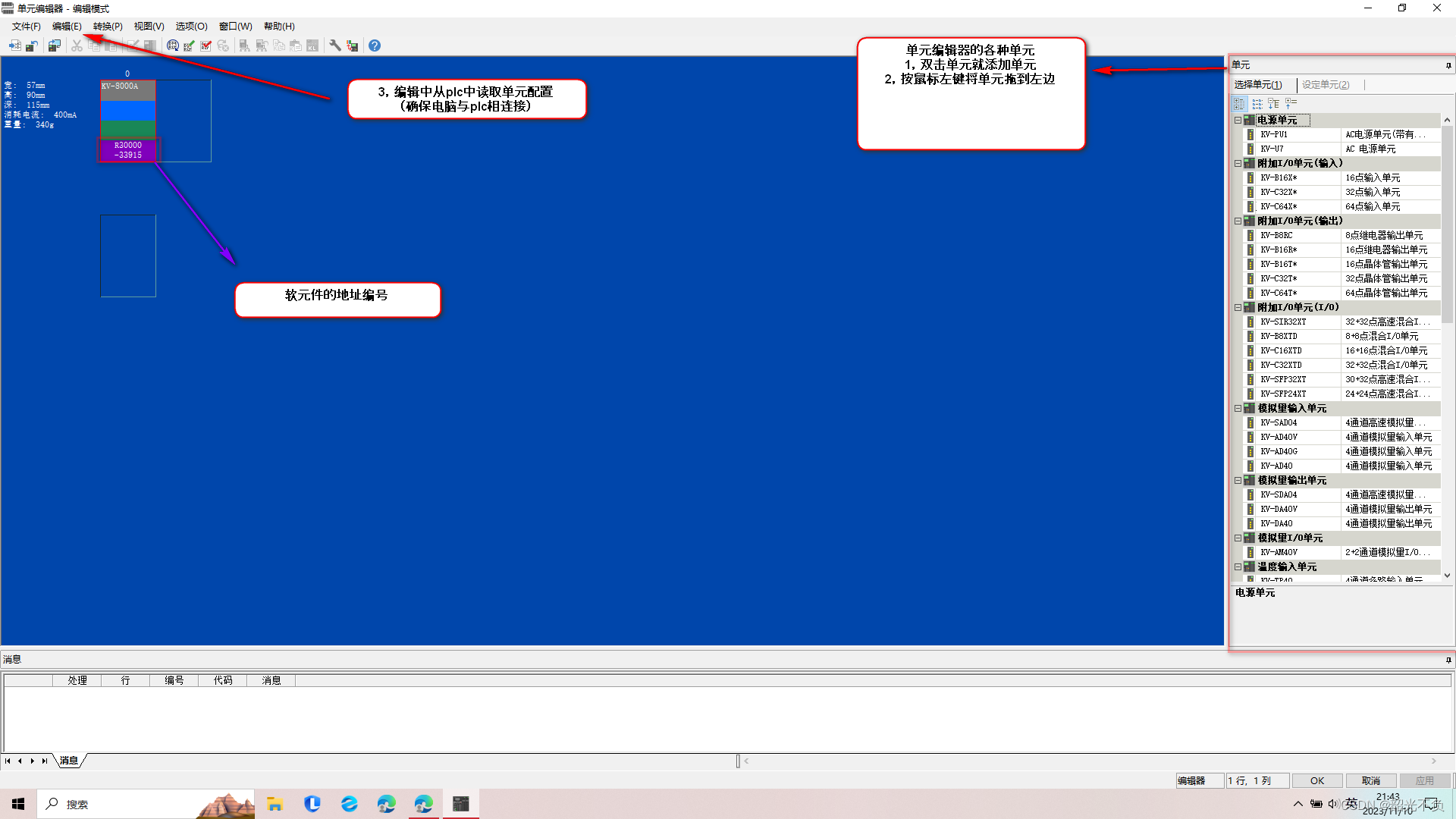

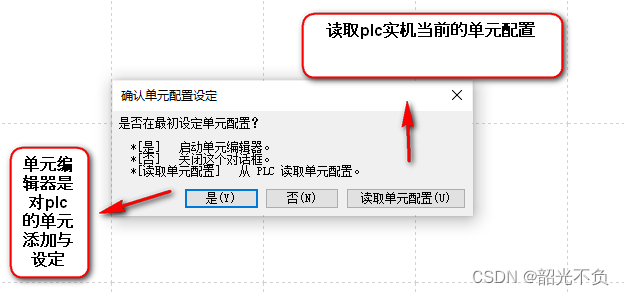

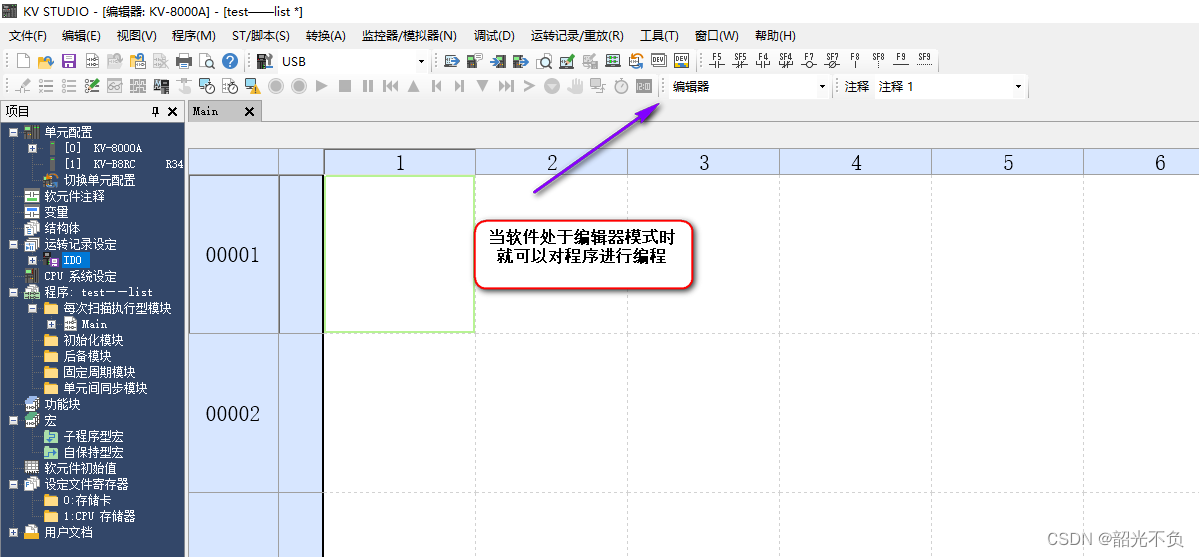

单元编辑器的学习

软元件

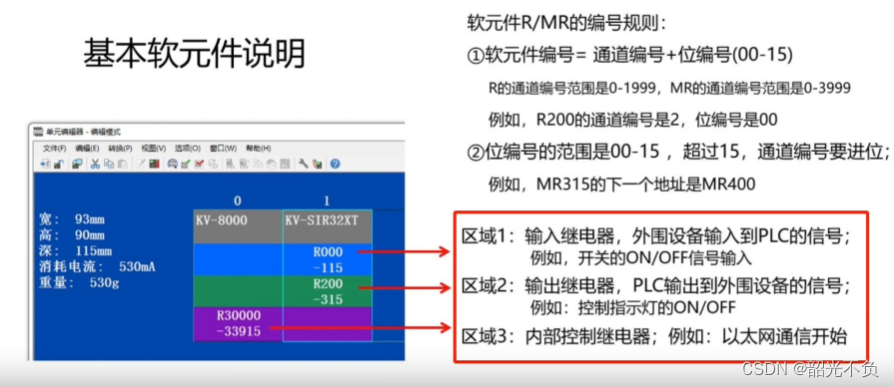

        软元件是指PLC内部的存储器,实现继电器、定时器、数据存储等功能;软元件分为位软元件和字软元件(KV-8000为例);

位软元件:只有ON(接通)/OFF断开)两种状态
符号软元件名称范围点数作用
R继电器R000-R19991532000输入,输出,内部控制继电器
MR内部辅助继电器MR000-MR39991564000在plc内部使用的继电器
LR锁存继电器LR000-LR9991516000在plc内部使用的继电器,可保持状态
B链路继电器B00-B7FFF32768执行数据链路的继电器

字软元件:处理数值,字符串数据
符号软元件名称范围点数作用
DM数据存储器DM0-DM6553465535储存指令,运算时引用数据及执行结果
EM扩展数据存储器MR000-MR39991564000数据存储器的扩展
ZF文件寄存器ZF0-ZF524287524288数据存储器的扩展
W链路存储器W00-W7FFF32768执行数据链路的存储器
T定时器T0-T399940001ms/10ms/100ms/10us,递增/递减定时器
C计数器C0-C39994000计数器/输出计数器/加减计数器

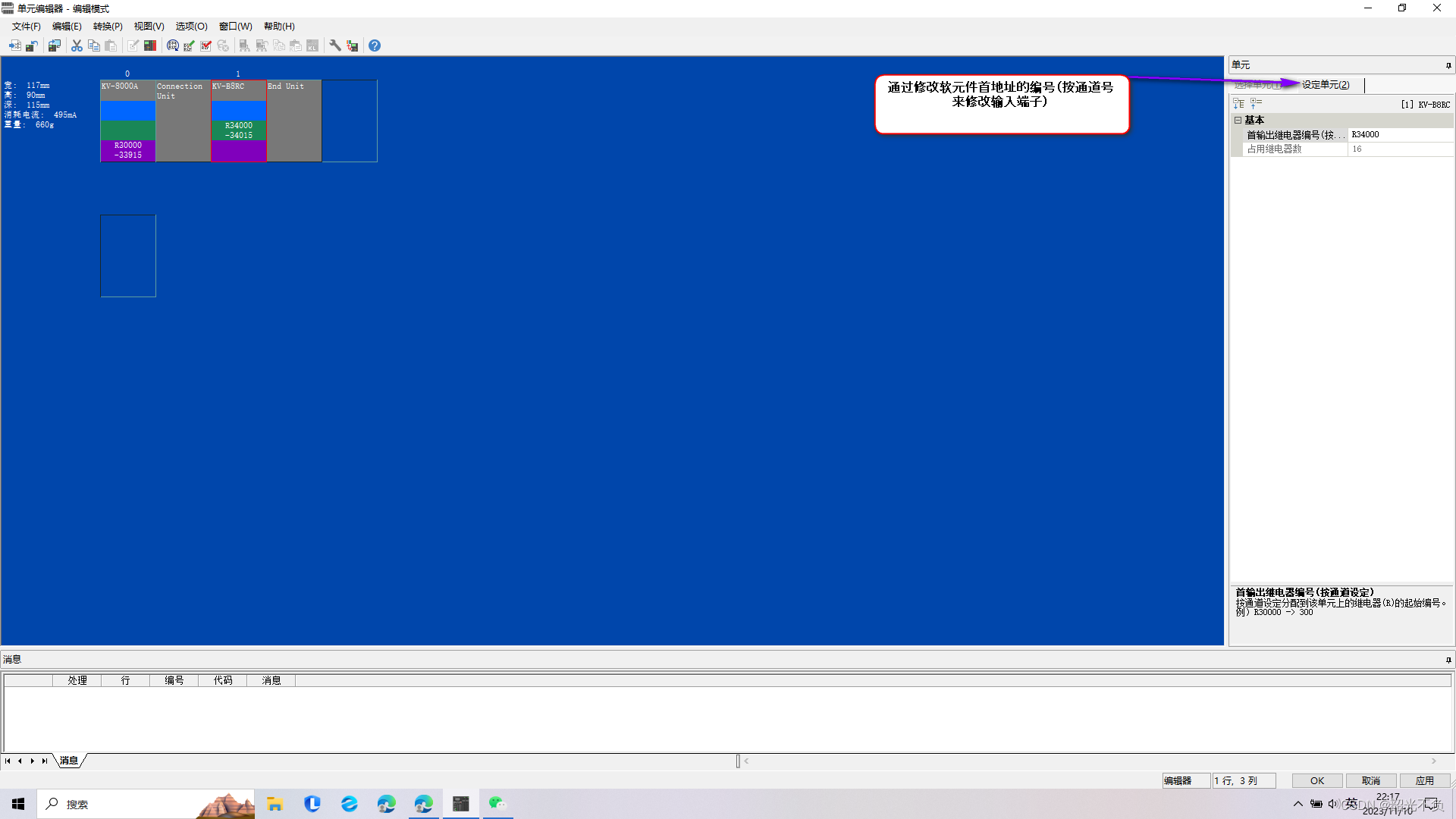

软元件的修改

编一个简单的程序(指令不区分大小写)

继电器的快速编写

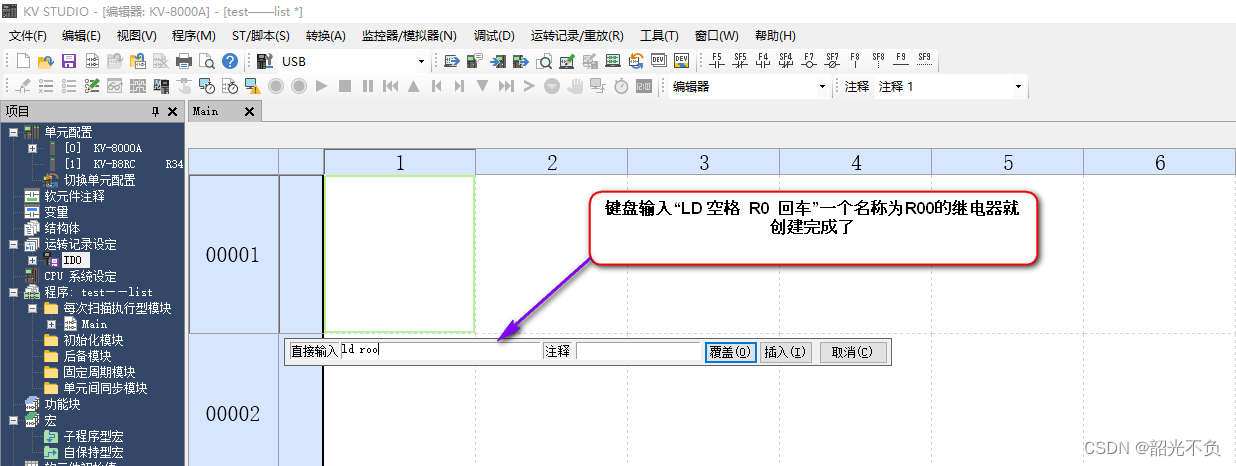

1,键盘敲打"LD+ 空格+  RO(名称)+ 回车“ 创建一个继电器(名称必须要大写

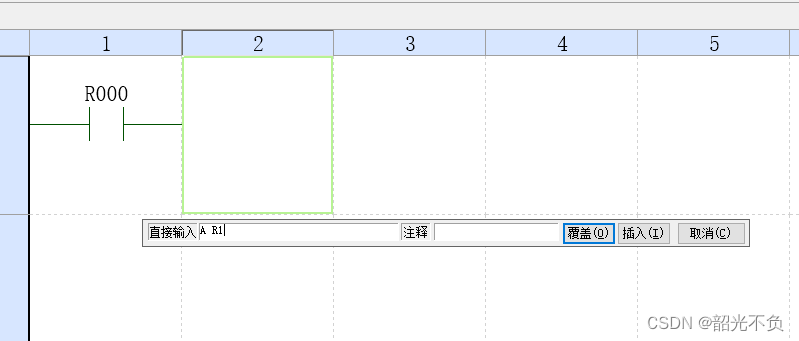

2,快捷方式 ”A +空格 +回车“创建一个继电器R001

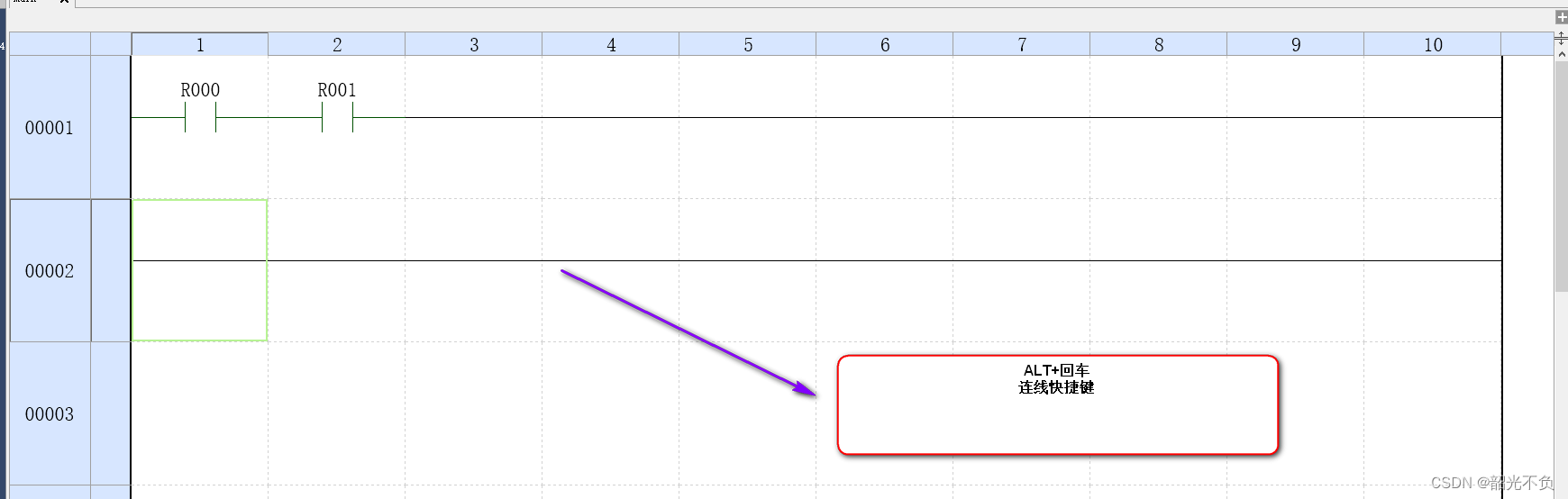

连线快捷键

ALT+ 回车

输出继电器

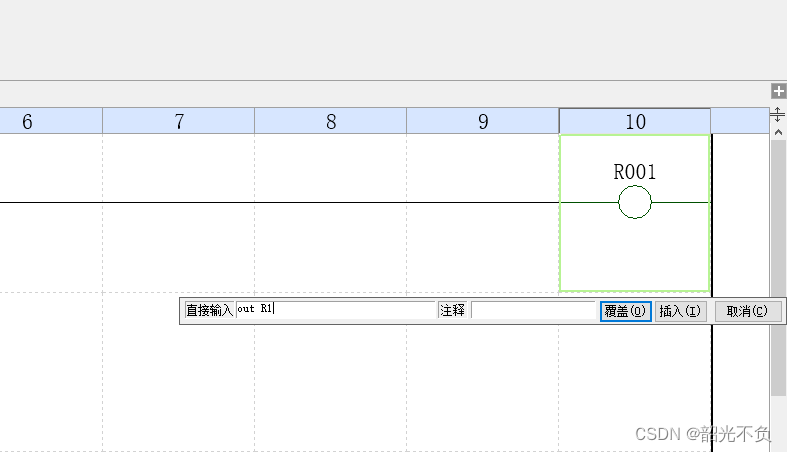

OUT+R001(名称)+回车

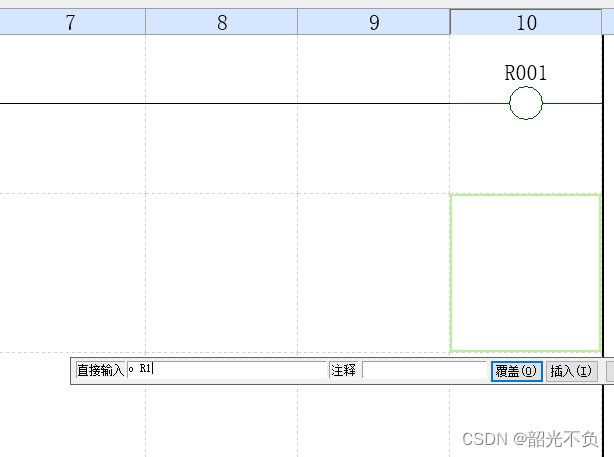

快捷键:O+R1(名称)+回车

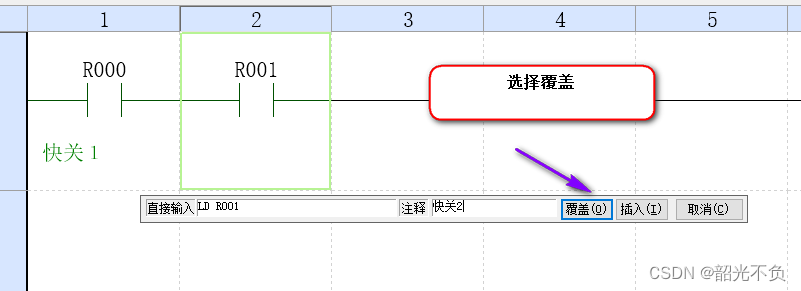

 添加注释

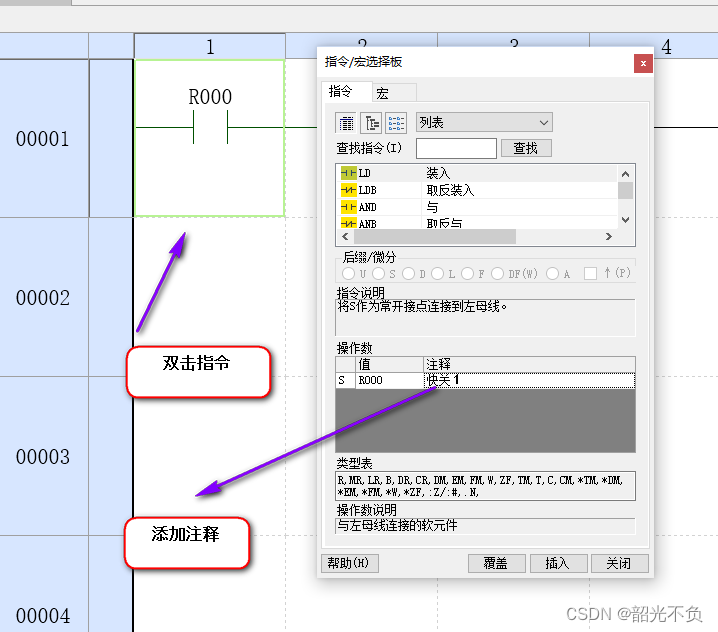

1,双击软原件进入指令/宏选择添加注释

2,鼠标点击软原件+Enter

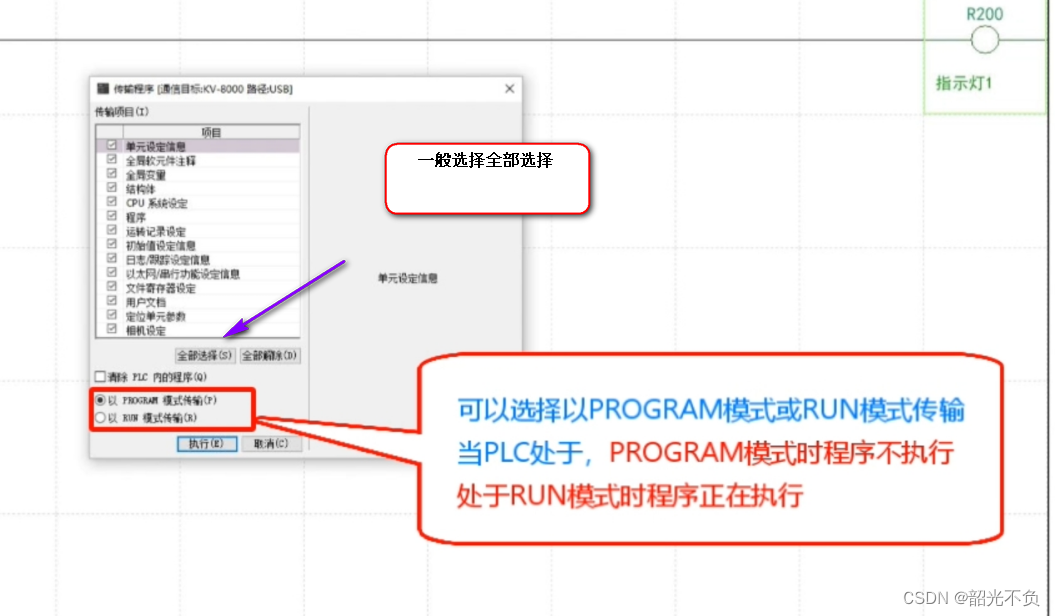

将程序输入plc中

USB方式

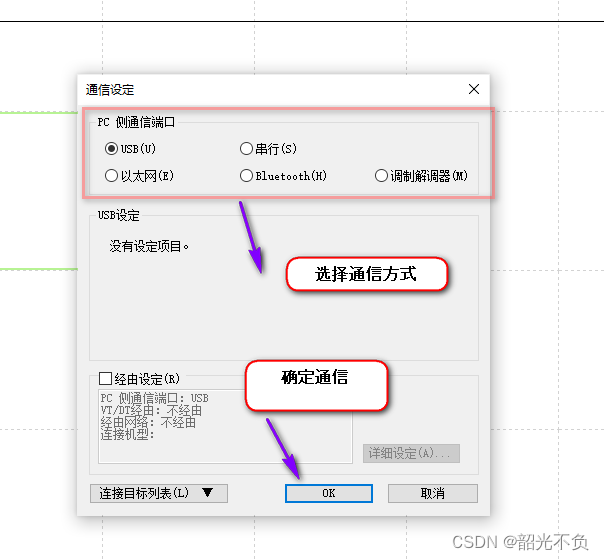

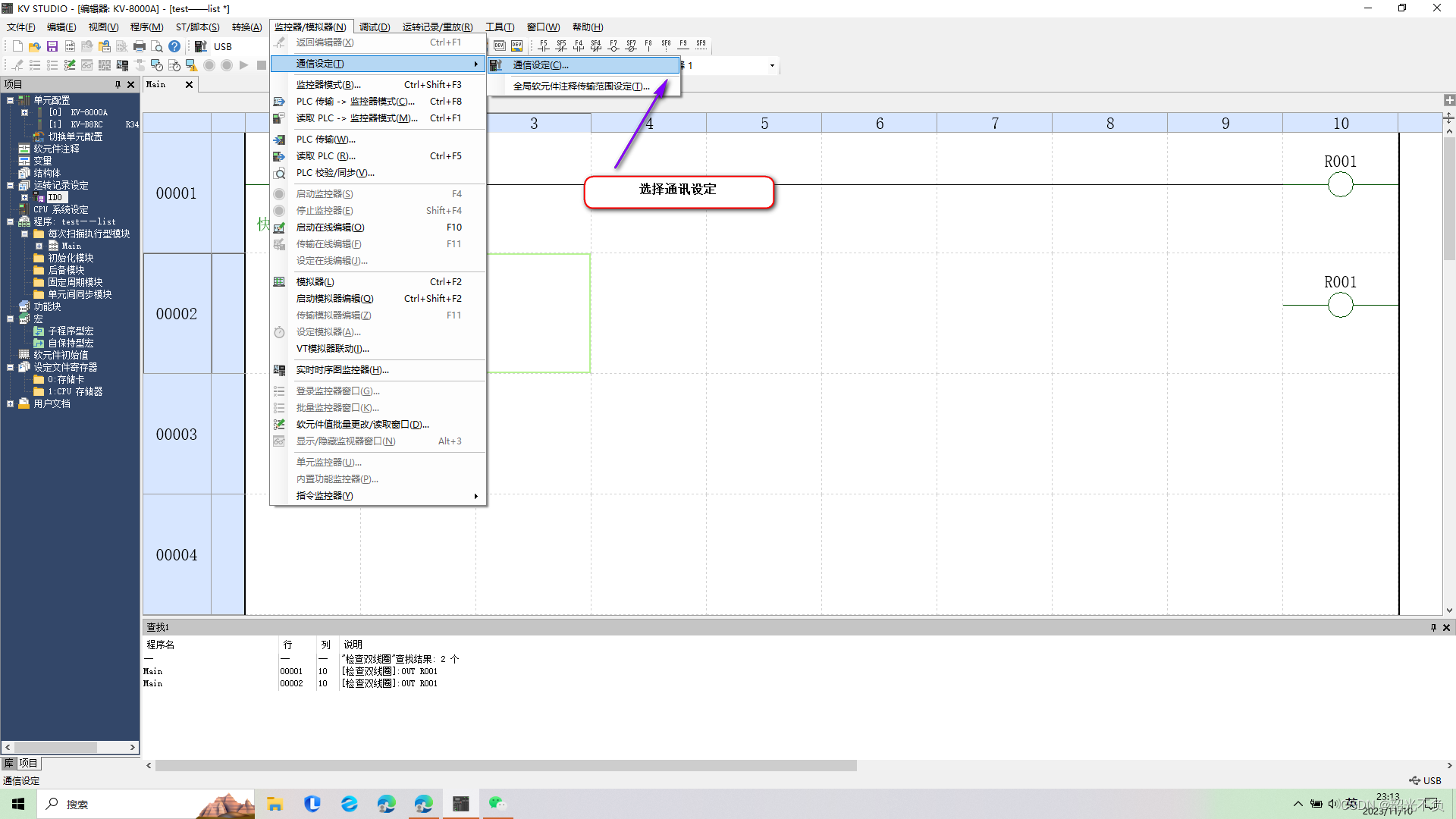

监控器/模拟器+通信设定+USB(选择通信方式)+OK



 网络方式

网络连接plcicon-default.png?t=N7T8https://blog.csdn.net/weixin_47514459/article/details/134211449
