以为前一段时间小编做了一个气缸定时循环的程序，根据程序有不足之处，所以小编写下这篇文章，将网络上的plc小灯控制进行总结！如果对你有帮助，不要忘了点赞收藏！如果有更加好的梯形图，欢迎评论！！！
单控气缸的循环控制
x1为启动按钮，D6为循环条件，Y3为小灯或者气缸信号（不建议）

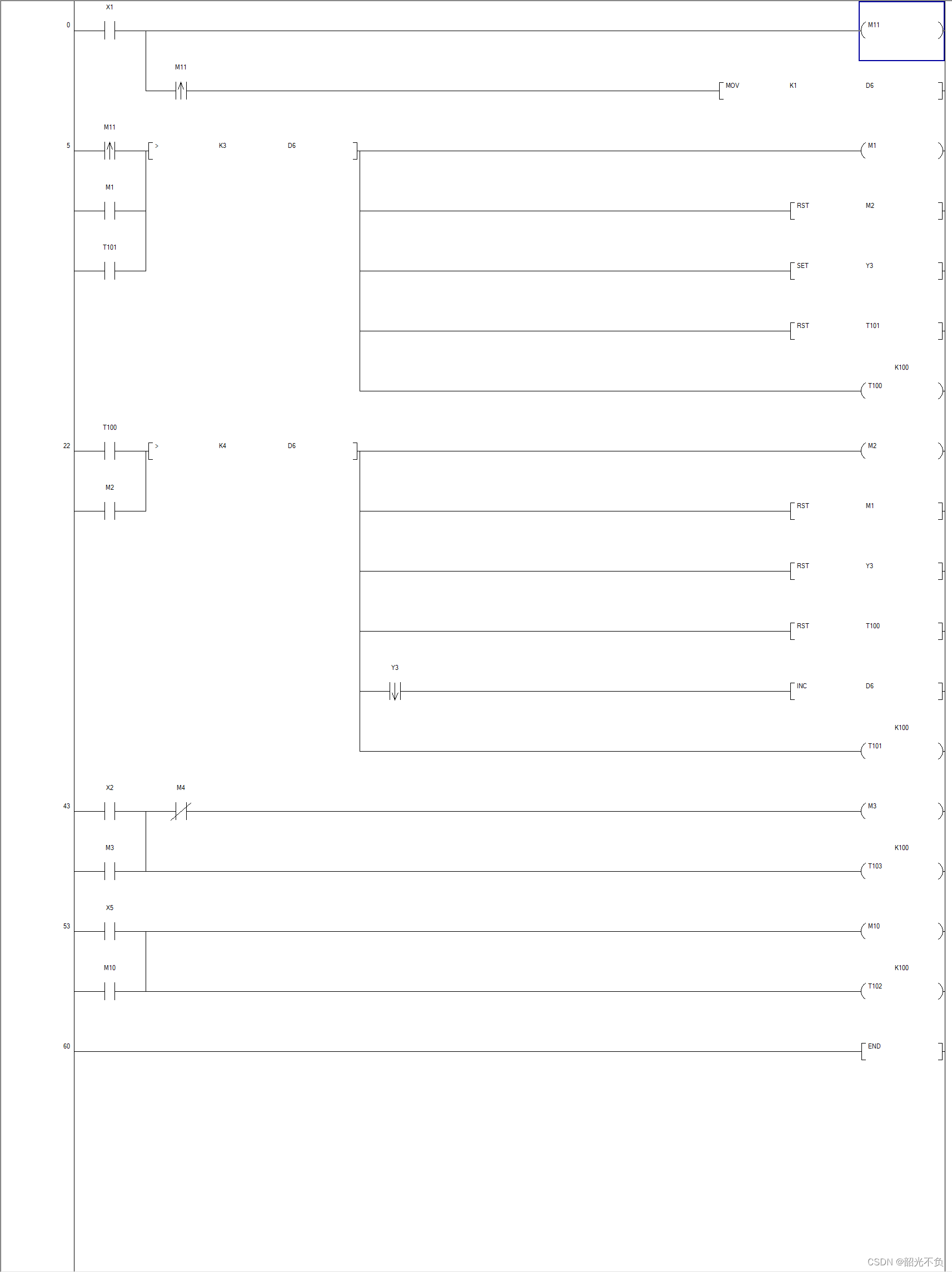

气缸循环程序
此程序有注释更加方便查看与阅读程序。（不建议）
例题：要求气缸循环伸出3秒下2秒（小灯闪烁下）

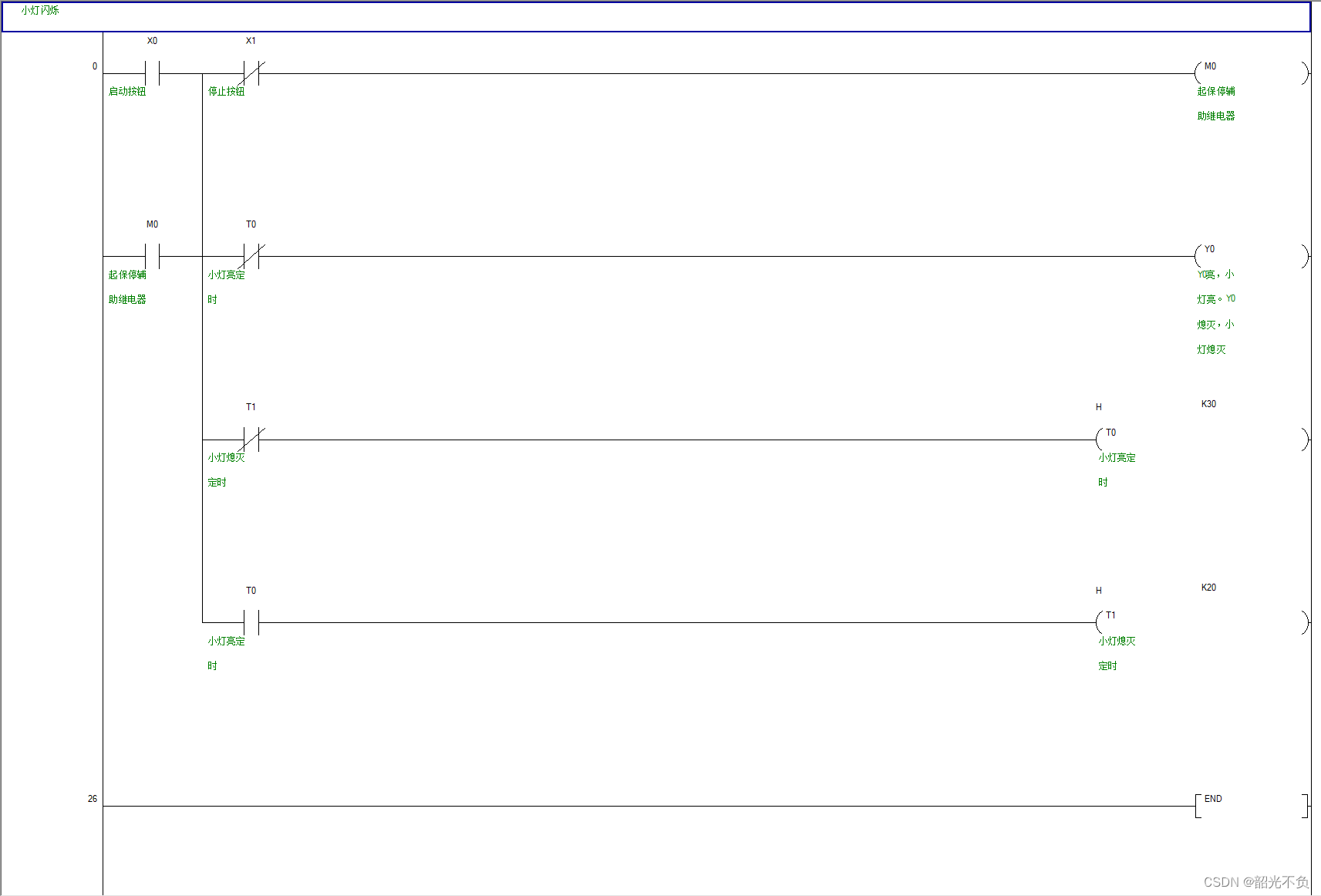

方法一（编辑控制亮与熄灭时间）

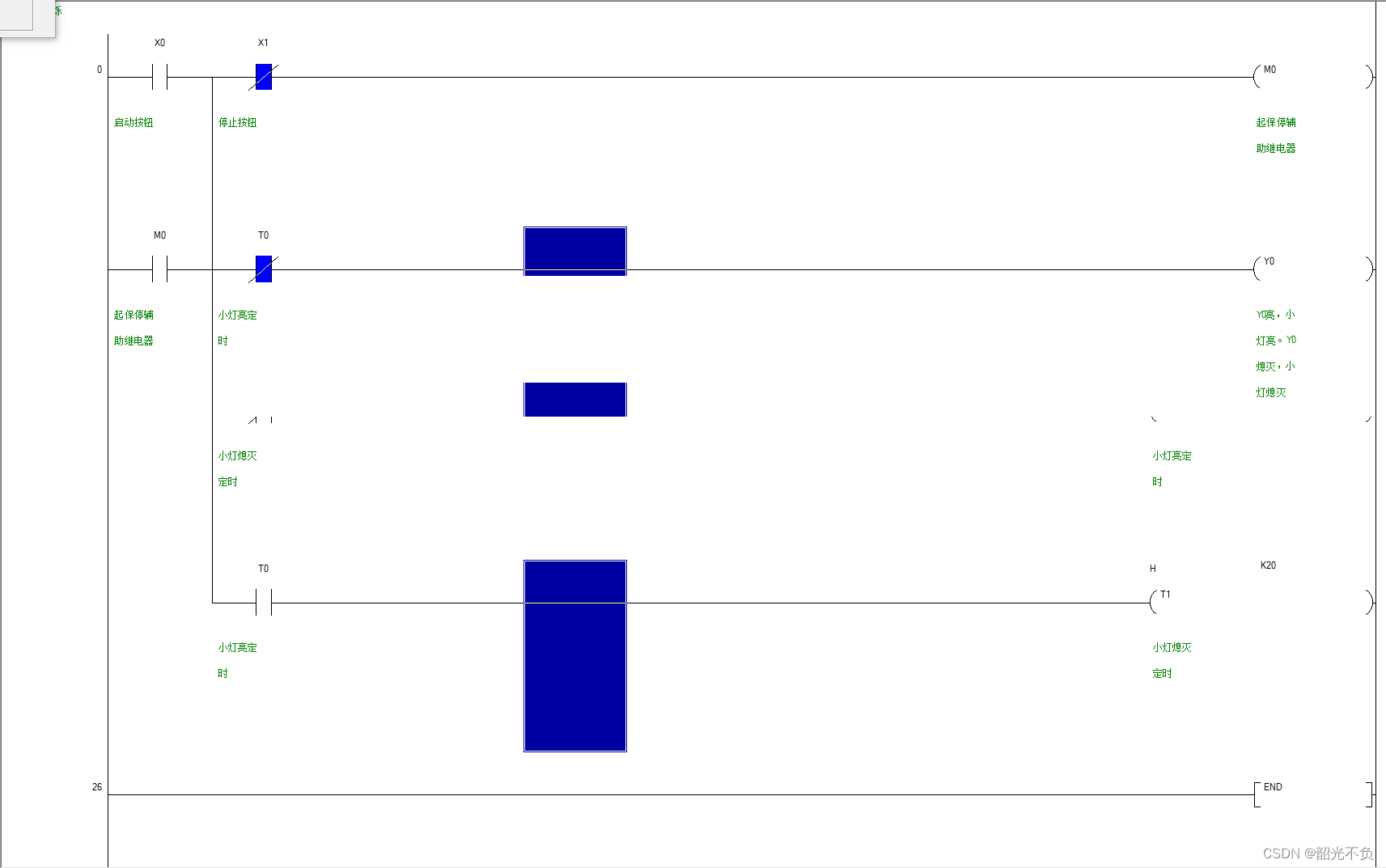

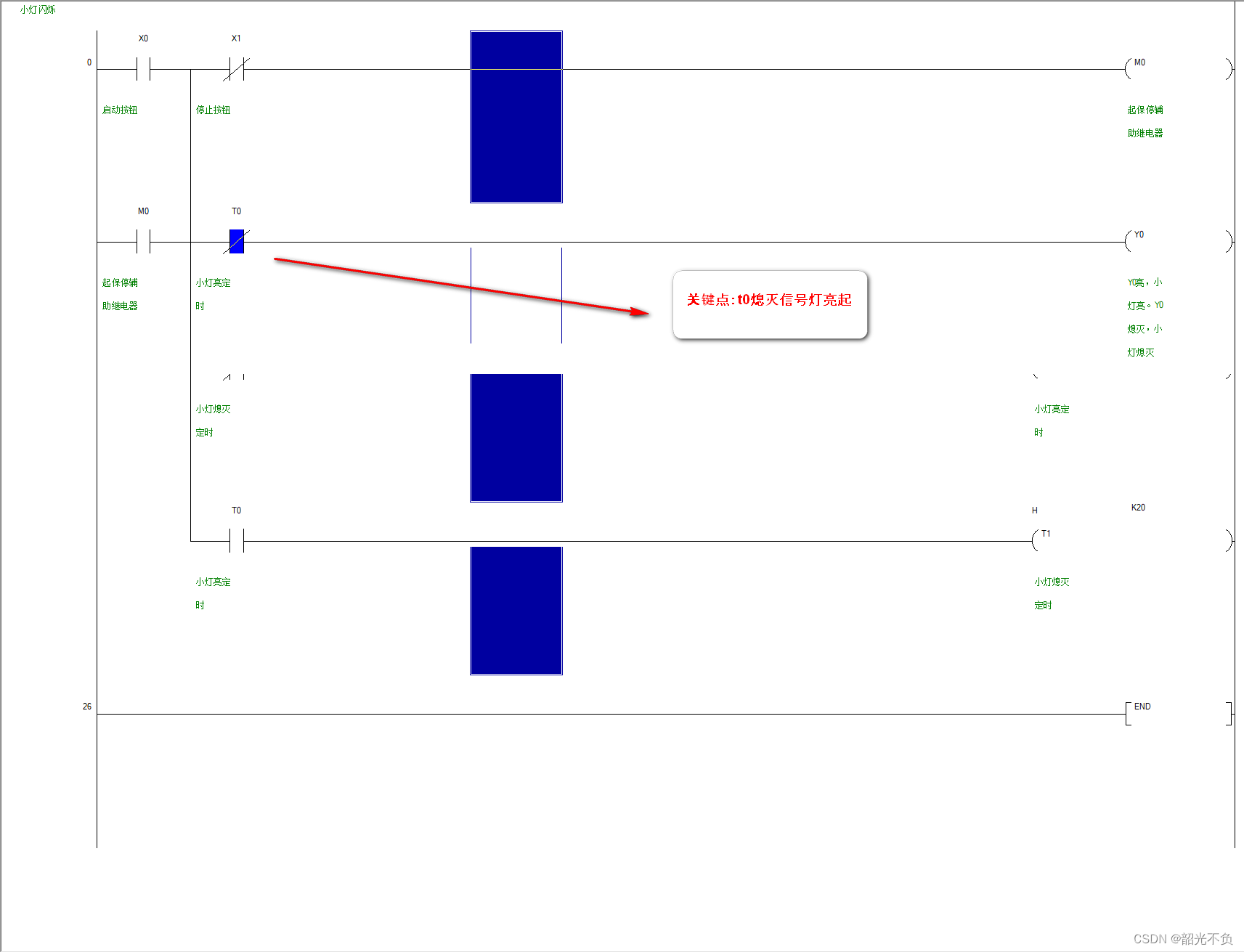

启动模拟（当启动X1时，m1起保停电路启动。控制Y0小灯亮起。坚持3秒，3秒后，T1断开，T0连接，如此反复循环）

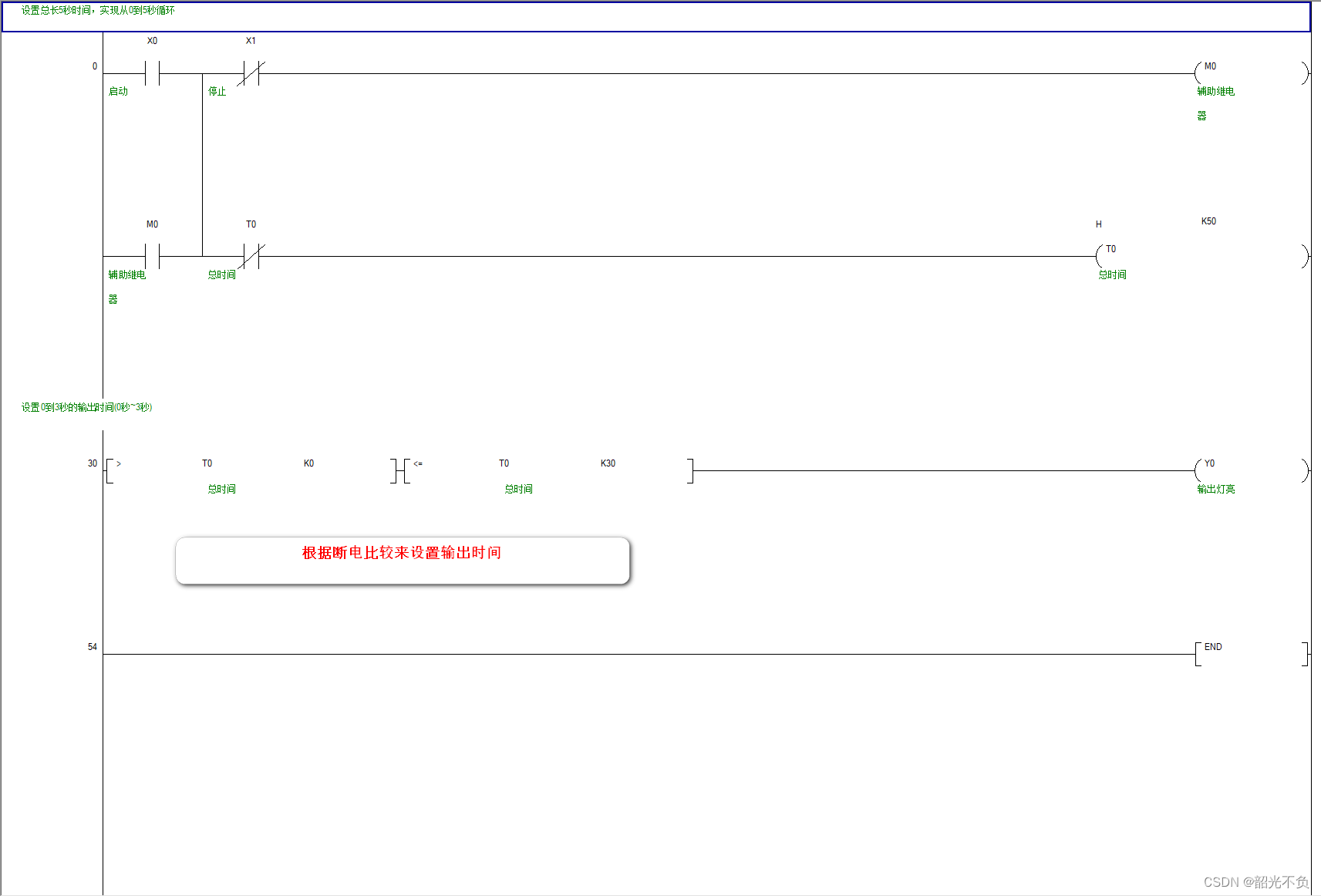

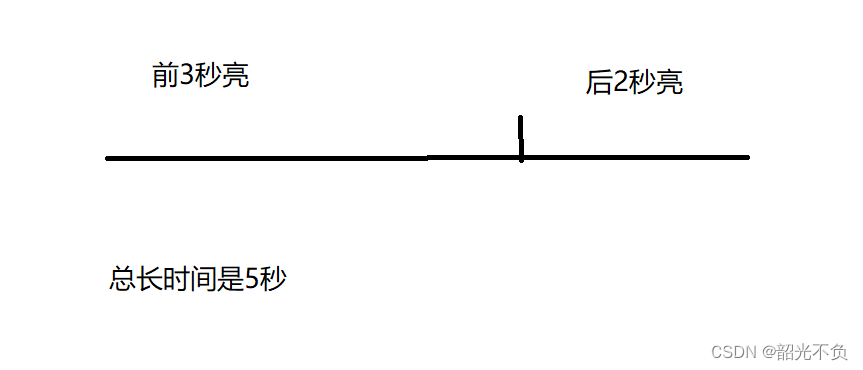

方法二（根据总时间来分解出需要亮或者熄灭的时间）从整体出发
例题升级：设置循环次数（一个循环程序——>无限循环——>程序停止状态）
程序停止状态：程序的最后一步

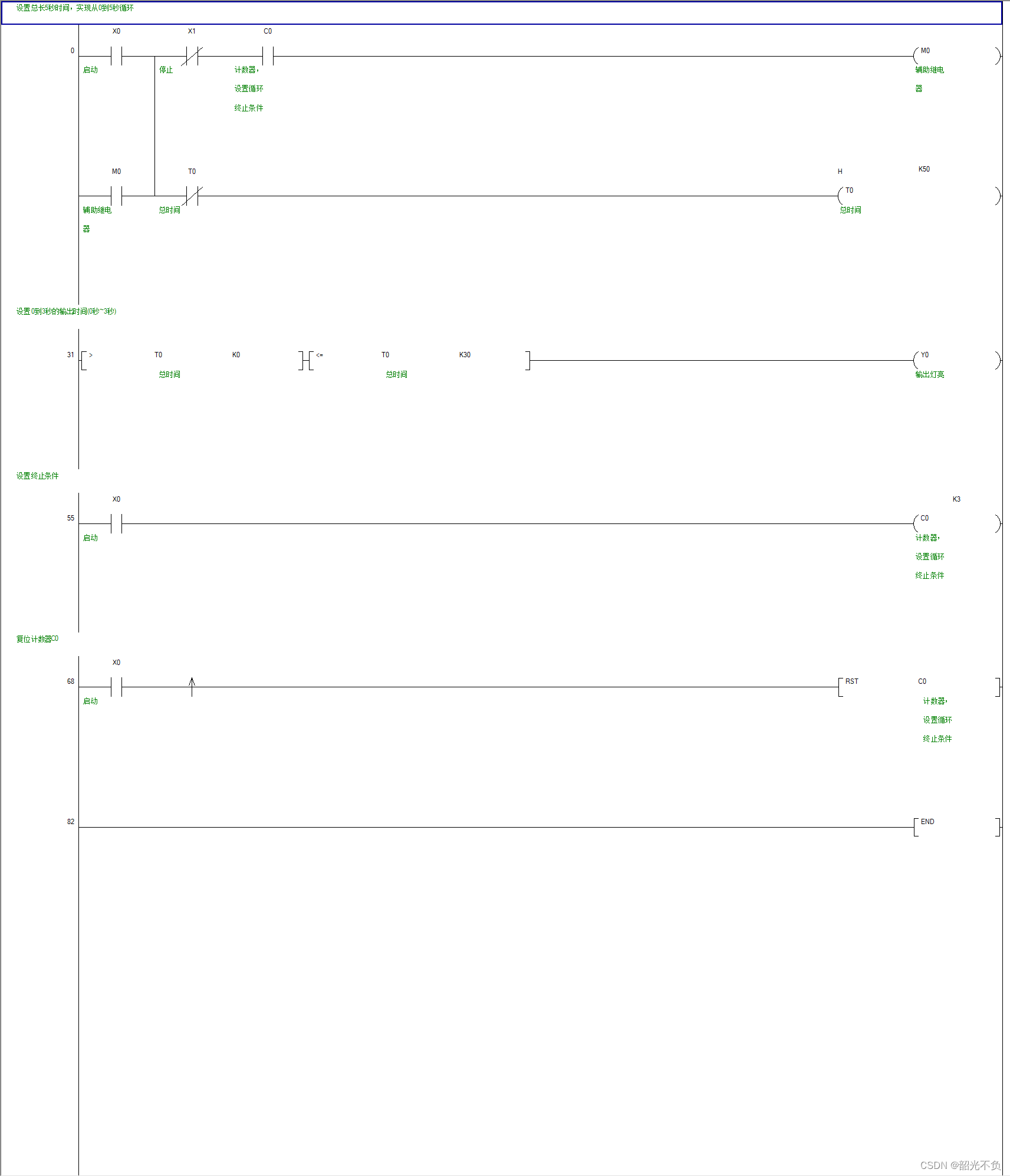

方法一(改)
方法二（改）
