PWM调节输出可控直流电压

---

前言

提示：

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、PWM调节稳压电源是什么？

PWM调节稳压电源是通过改变PWM脉冲宽度调制输出模拟电压，利用模拟电压经过运算放大器可以得到一个范围内的任意电压（有小误差）

---

二、设计电路流程图

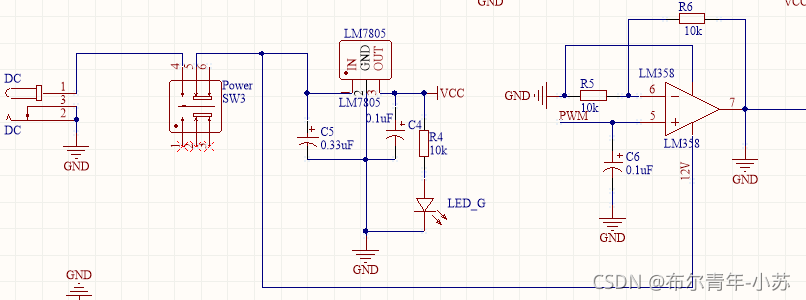

1.电路图

设计电路框架如下：

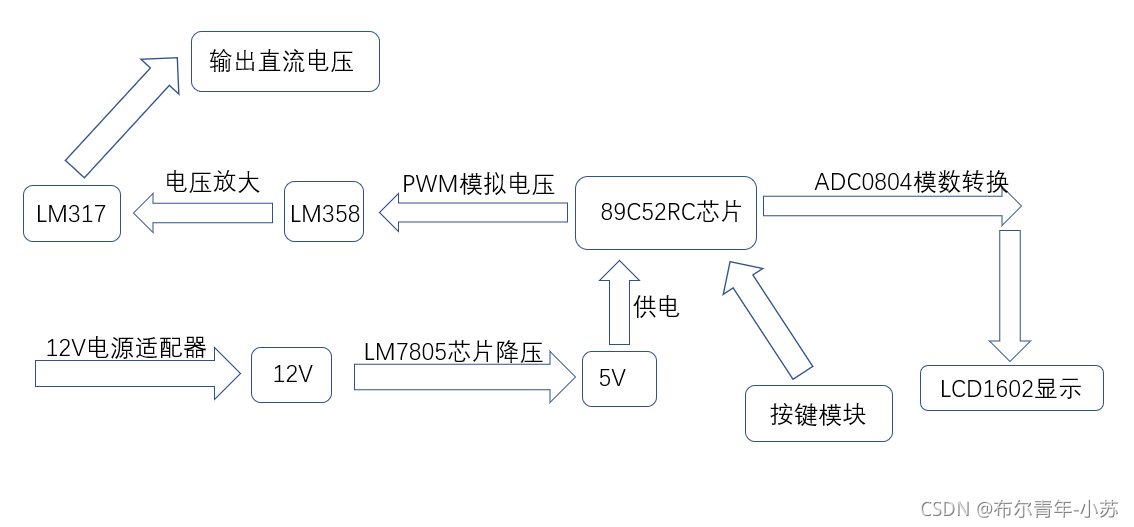

2.功能图

电路线路如图：

---

三、器件选型

1.核心器件

1. 芯片：STC89C52RC
2. 晶振：12MHZ
3. 复位电容：10uF铝电解电容
4. 复位电阻：10K金属电阻
5. 复位按键：二脚直插按键开关

2.外围器件

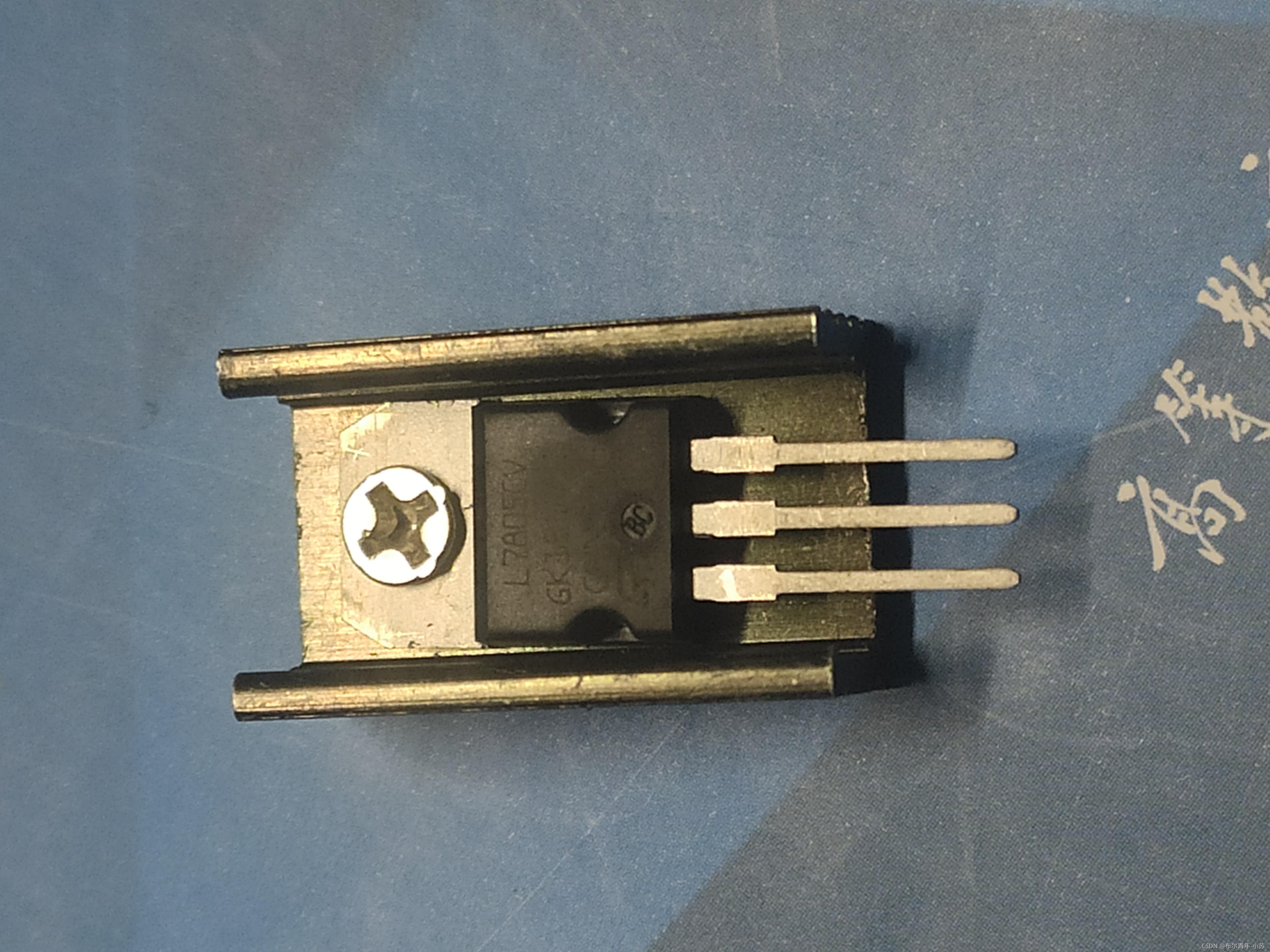

1. LM7805：将12V电源适配器输出的电压转化为5V给单片机供电。

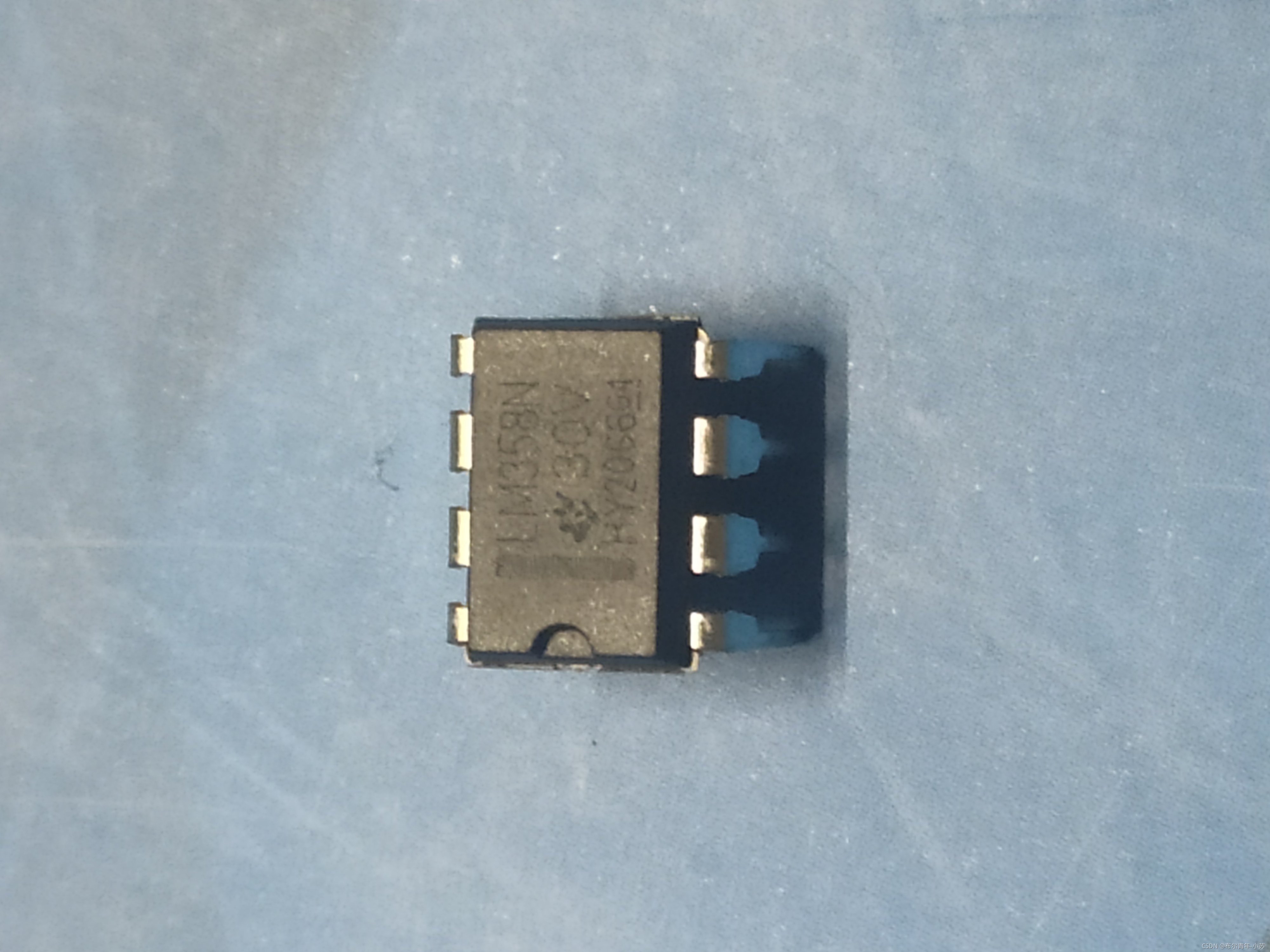

2. LM358：将PWM控制的模拟电压放大两倍，再由LM317进行电压信号采集。

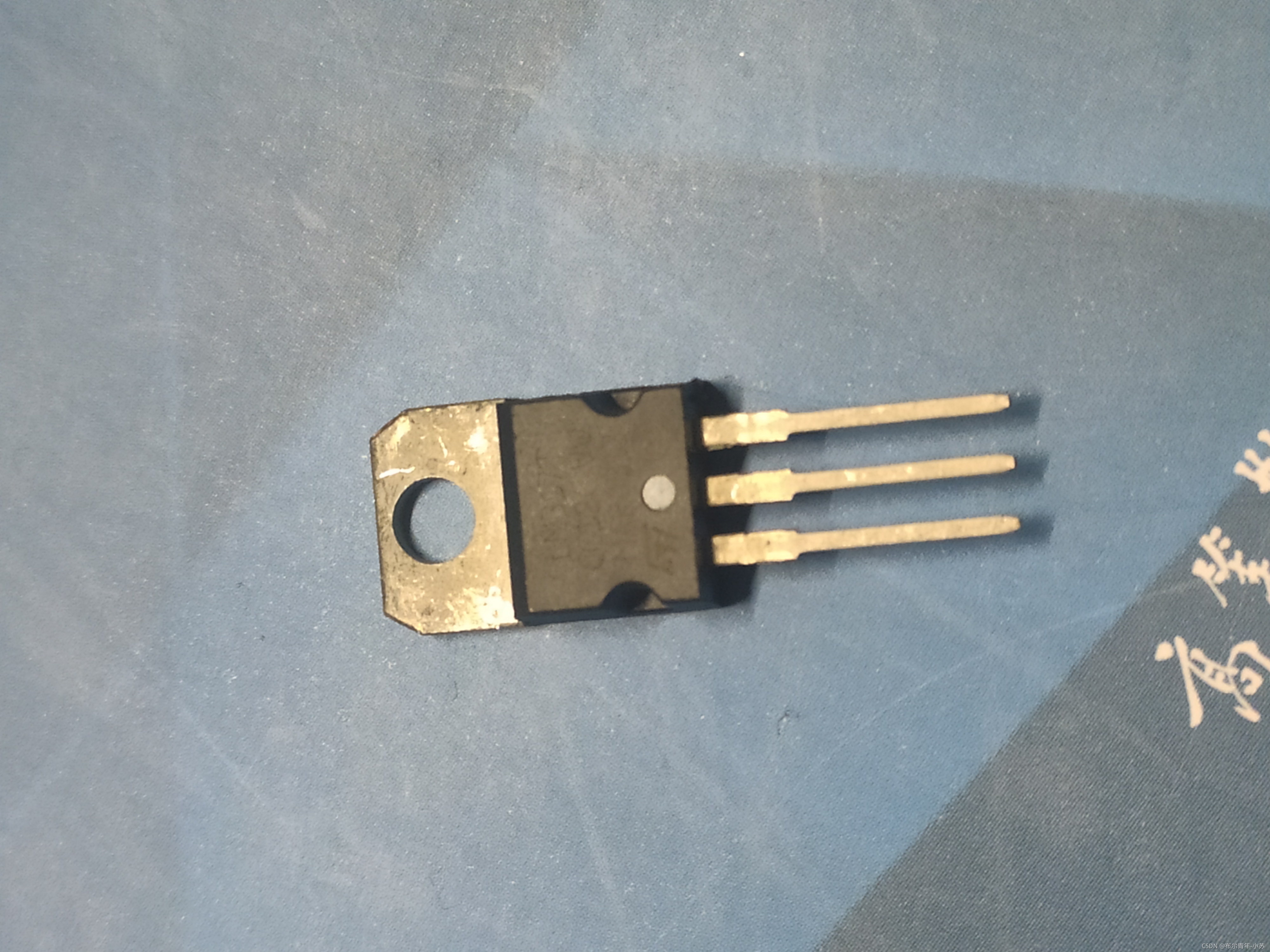

3. LM317：对LM358输出端进行电压信号采集，输出调控的电压。


4. 高低频滤波电容：

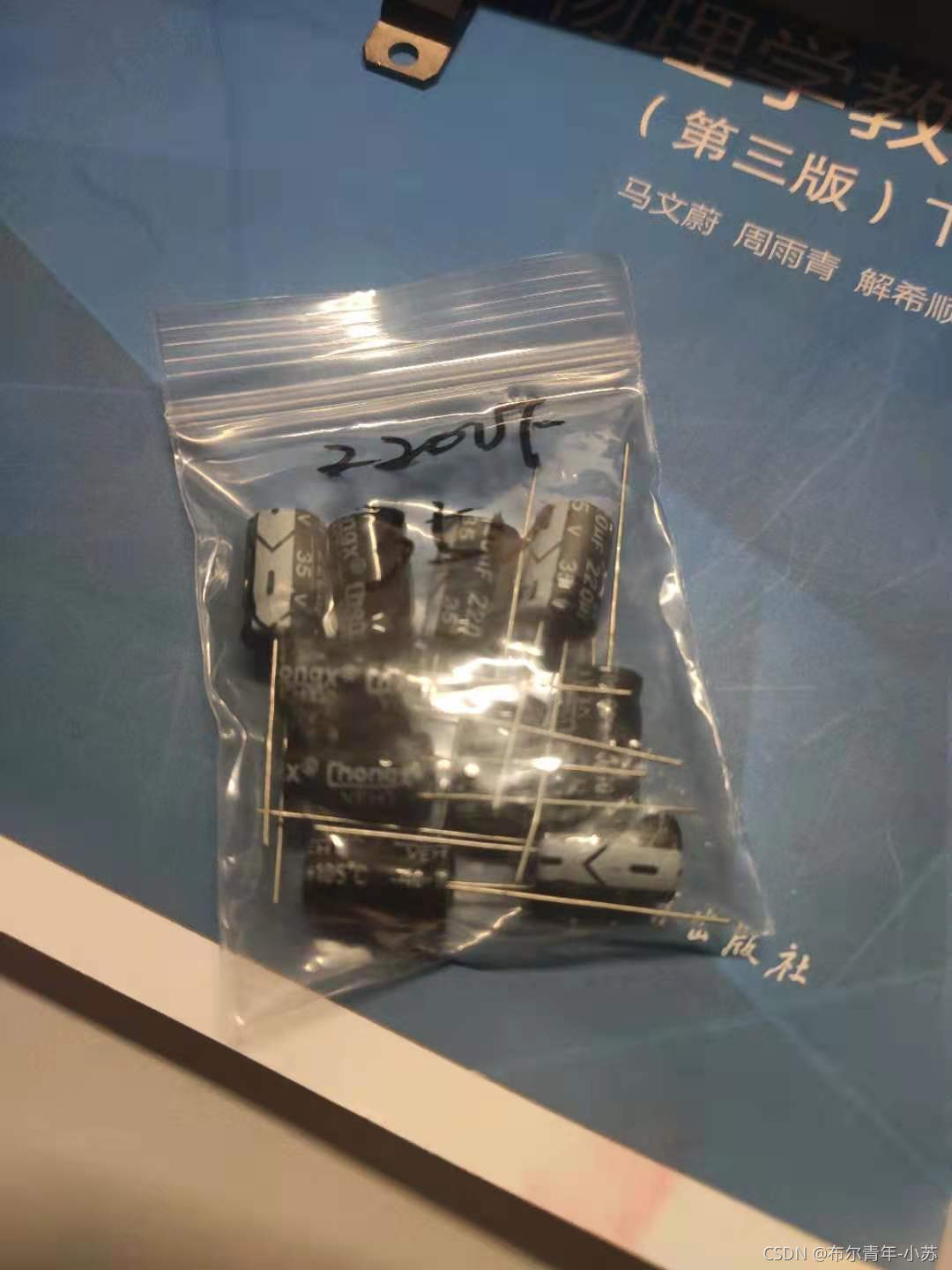

220uF电容：

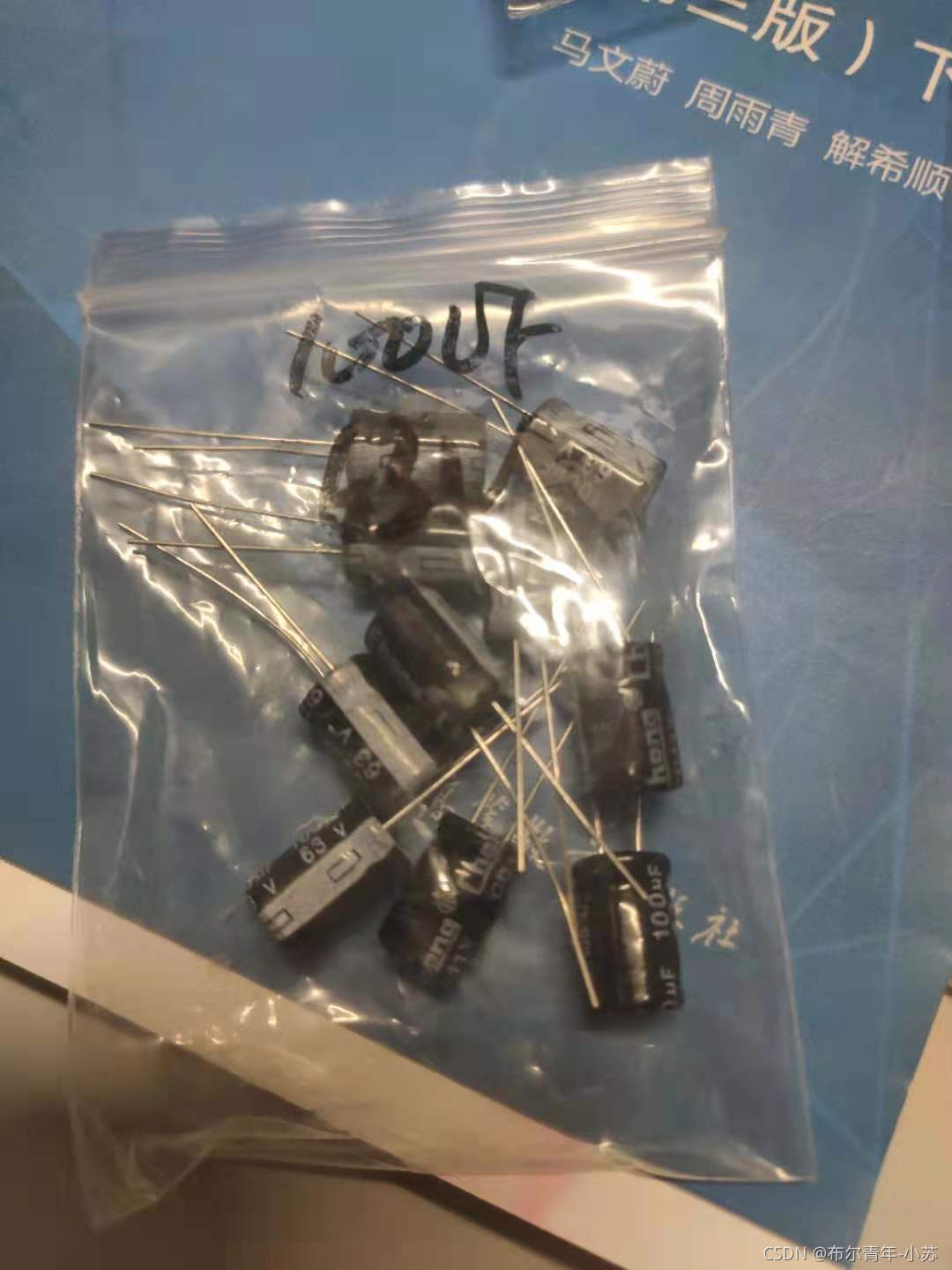

100uF电容：

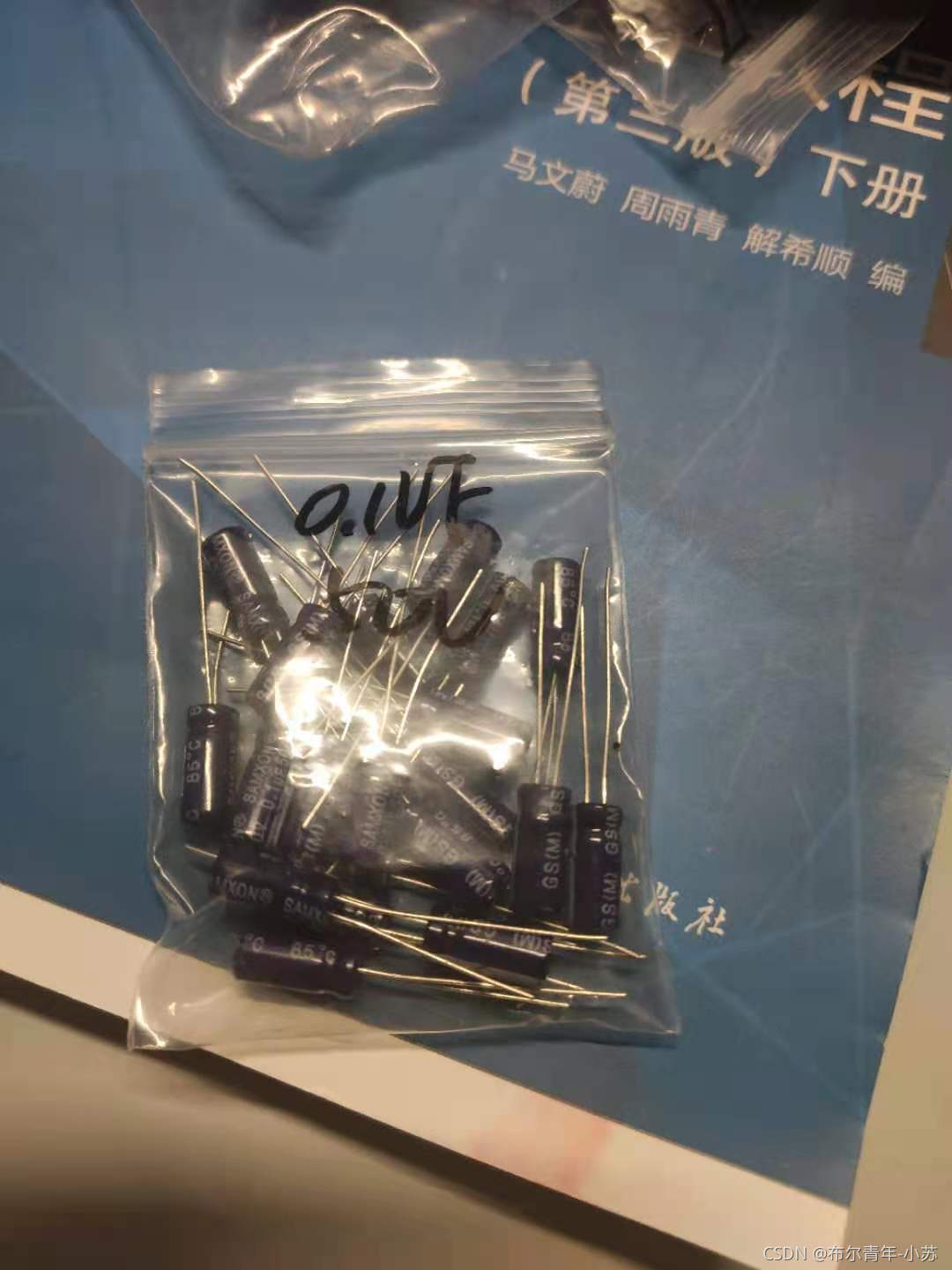

0.1uF电容：

5. 发光二极管

四、工程文件

1. Schematic

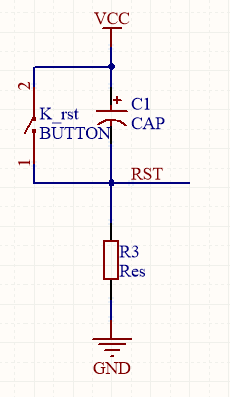

1.复位电路：

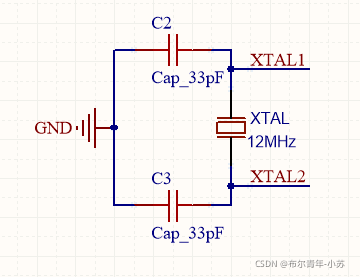

2.晶振电路：

3.按键电路：

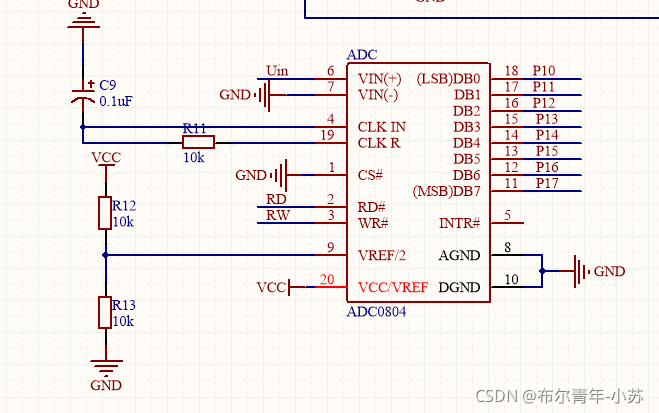

4.ADC模数转换电路：

5.电压转换电路：

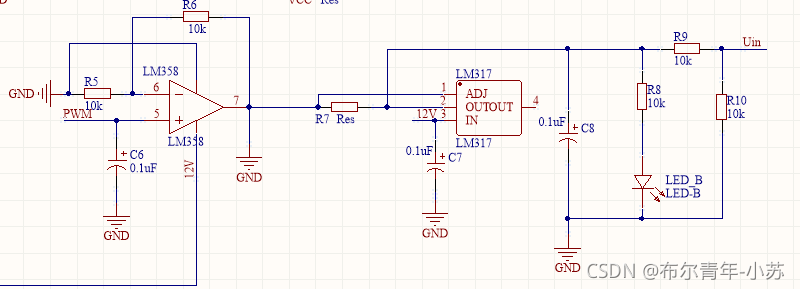

6.PWM控制电路：

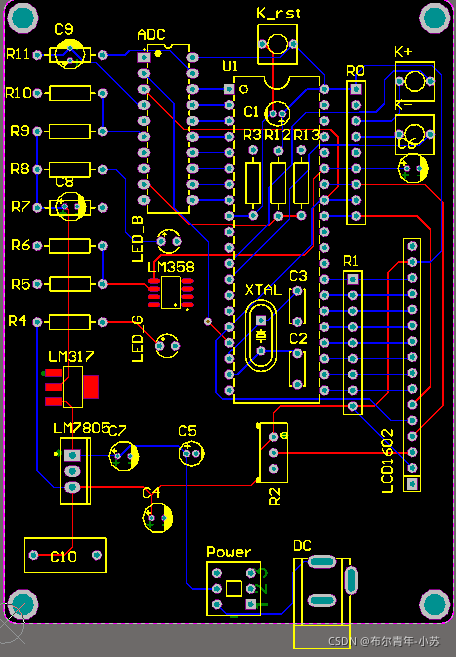

2. PCB

提示：

五、总结

提示：

模板（资料整理，明日更新）
