STC89C52

初步认识STC89C52硬件资源

STC——前缀，表示芯片为STC公司生产的产品。其他前缀还有如：AT，I，Winbond，SST等。
8——表示该芯片为8051内核芯片。
9——表示内部含 FlashE²PROM 寄存器。还有如80C51中0表示内部含有 Mask Rom（掩模ROM）存储器；又如87C51中7表示内部含有EPROM存储器（紫外线可擦出除ROM）。
C——表示该器件为CMOS产品。还有如89LV52和89LE58中的LV和LE都表示该芯片为低电压产品（通常为3.3V供电）；而89S52中S表示该芯片含有可串行下载功能的Flash存储器，即具有ISP可在线编程功能。
5——固定不变。
1——表示该芯片内部程序存储空间大小。1为4KB，2为8KB……
RC——STC单片机内部RAM（随机读写存储器）为512B。还有如RD+表示内部RAM为1280B。
40——表示芯片外部晶振最高可接入40MHz。对AT单片机数值一般为24.，表示外部可接入晶振最高24MHz。
I——产品级别，表示芯片使用温度范围。I表示工业级，温度范围：-40℃-+85℃。
PDIP——表示封装型号。PDIP表示双列直插式。

STC89C52RC引脚功能

1电源:
①VCC - 芯片电源，接+5V；
②VSS - 接地端；

2.时钟:
XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

3.控制线:
控制线共有4根：
ALE/PROG:地址锁存允许/片内EPROM编程脉冲
① ALE功能：用来锁存P0口送出的低8位地址
② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
PSEN:外ROM读选通信号。
RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

4.I/O口线：P0、P1、P2、P3共四个八位口。
P0口是三态双向口，通称数据总线口，因为只有该口能直接用于对外部存储器的读/写操作。P0口也用以输出外部存储器的低8位地图1址。由于是分时输出,故应在外部加锁存器将此地址数据锁存，地址锁存,信号用ALE。
P1口是专门供用户使用的I/O口,是准双向口。
P2口是从系统扩展时作高8位地址线用。不扩展外部存储器时,P2口也可以作为用户I/O口线使用,P2口也是准双向口。
P3口是双功能口,该口的每一位均可独立地定义为第一I/O功能或第二I/O功能。作为第一功能使用时操作同P1口。

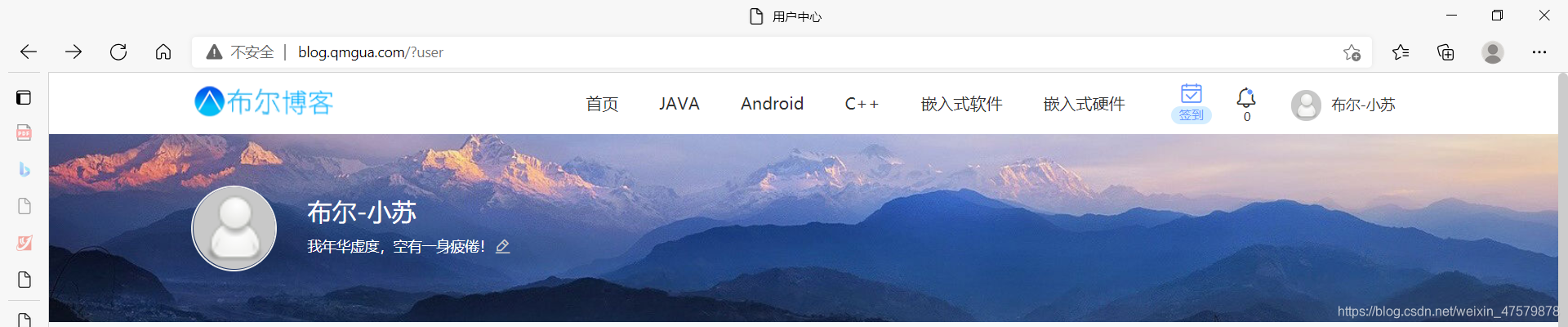

转载自布尔青年小苏：
