FDTD + Python API + Interconnect联动设计（无源器件）

前言

        在进行FDTD仿真时，往往需要检测设计结构是否满足使用，可以使用集成电路进行测试，Lumerical FDTD可以将FDTD设计好的器件参数导入到自带的Interconnect模块，可以在电路级进行仿真，从而验证该器件的理论性能，此外，可以通过Python API进行设计结构，近年来，在FDTD反向设计领域使用比较广泛，生成数据集比较方便，当然，FDTD自己的脚本也比较方便，毕竟是原生的，因此Python API也是根据FDTD的相关指令进行操作，鉴于本人也是初学者，以下内容仅作交流使用。

使用过程中需要的软件和模块：

VSCode（python）

Ansys Lumerical（FDTD、Interconnect）

目录

• Python API使用

注意点

导入路径和包

import numpy as np
sys.path.append(r"C:\Program Files\Lumerical\v202\api\python")
import lumapi
import random

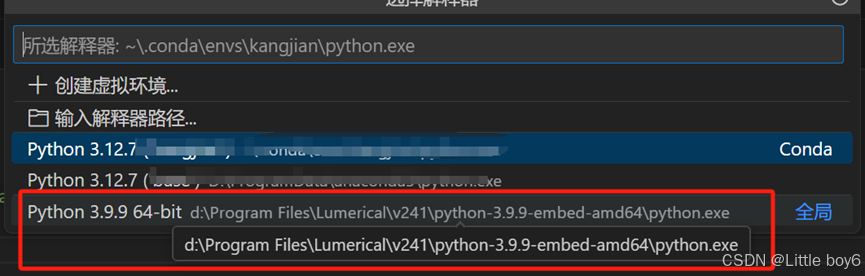

选择FDTD自带的python解释器，大致路径如下：

PS（FDTD版本最好大于2020，FDTD自带python版本>3.6，不然可能会无法调试，只能运行）

fdtd = lumapi.FDTD()

该代码可检测是否可以通过python启动FDTD

Python API设计一个器件的流程可以如下：

1、定义器件的基本结构参数，如某些尺寸参数（单位：米，若是500nm即5e-7）、材料的折射率等；

2、启动FDTD；

3、构建结构；

4、保存该结构的.fsp文件；

5、运行fdtd仿真（fdtd.run()）；

6、导出结果并保存。

此外可以在开头或结尾选择清空器件。

fdtd.switchtolayout()
fdtd.selectall()
fdtd.delete()

下面列举一些常用的fdtd指令用法，该部分可参考官方command，

Lumerical scripting language - Alphabetical list – Ansys Optics

当我们遇到一个模块不知道里面有什么参数时（比如，name、injection axis等，可以去官网查询或者去github搜索相关代码（fdtd.addport）这样）。我目前遇到的有两种增加结构的方式：

这种直接定义：

fdtd.addrect(name ='input_wg', x_min = x_min, x_max = x_max, y = 0 , y_span =
              wg_width, z_span = 220e-9, material = "Si (Silicon) - Palik")

这种先添加，再修改属性：

    fdtd.addport()
    fdtd.set({'name':'port1',
            'injection axis':'x-axis',
            'direction':'Forward',

            'x':-size_x/2+0.2e-6,
            'y': 0,
            'y span':mode_width,
            'z': 0,
            'z span':200e-8})

下面列举我用到的一些添加结构、端口、监视器等。

fdtd.addfdtd(dimension = '3D', index = index,
                 mesh_accuracy = 3, x_min = x_min,
                x_max = x_max, y_min =y_min, y_max = y_max,
                z = 0, z_span = z_span,
                    auto_shutoff_min = 1e-6, simulation_time = 5000e-15)
fdtd.setglobalsource("wavelength start", 1100e-9)
fdtd.setglobalsource("wavelength stop", 1900e-9)
fdtd.setglobalmonitor('frequency points', 10)

fdtd.addport()
fdtd.set({'name':'port1',
            'injection axis':'x-axis',
            'direction':'Forward',
            'x': size_x,
            'y': 0,
            'y span': width,
            'z': 0,
            'z span': 1e-8})

fdtd.addport()
fdtd.set({'name':'port2',
            'injection axis':'x-axis',
            'direction':'Backward',
            'x': size_x,
            'y':  y,
            'y span': width,
            'z': 0,
            'z span': 1e-8})

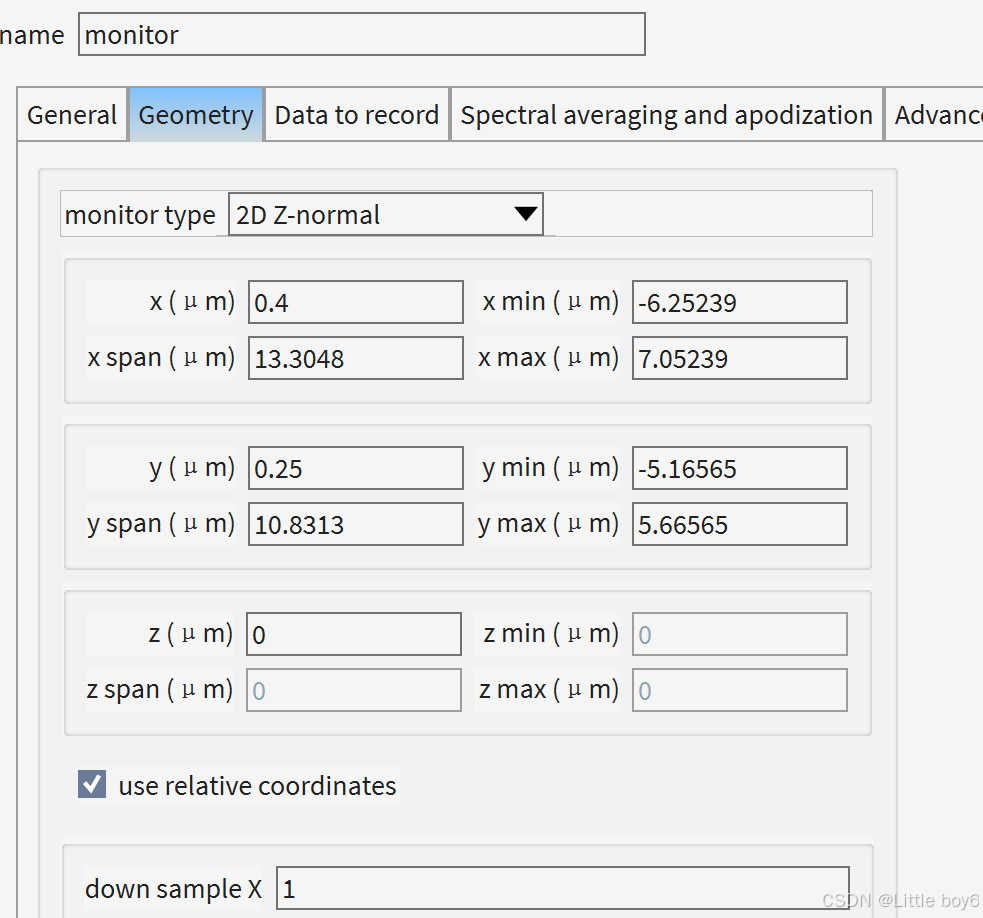

fdtd.addpower(name = 'opt_fields', monitor_type = '2D Z-normal',
             x = 0, x_span = size_x, y_min = size_y, y_max = size_y)

fdtd.addmesh(name = 'fom_2_mesh', override_x_mesh = True, dx = dx,
             override_y_mesh = False, override_z_mesh = False,
                         x = size_x ,
                    x_span = 2*dx, y = d2, y_span = mode_width)
fdtd.addindex(name = 'global_index', x_min = -size_x/2, x_max = size_x/2, y_min = -size_y/2, y_max = size_y/2 )
fdtd.addstructuregroup(name = 'initial_guess')

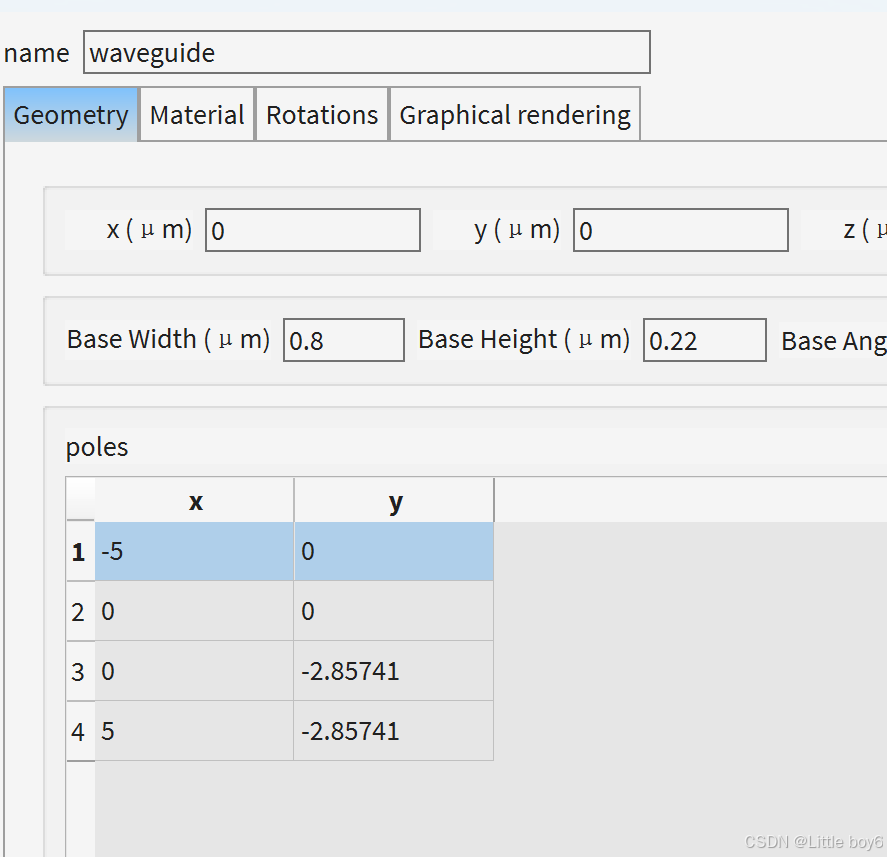

    poles1 = np.array([
        [d / 2, 0],
        [0, 0],
        [0, d1],
        [d / 2, d1]
    ])
bend1 = fdtd.addwaveguide(base_width = w1, base_height = 1e-9, base_angle = 90, poles = poles1, material = "Si (Silicon) - Palik")
fdtd.addtogroup('initial_guess')  #之后定义的结构也都可以加入到这个组

FDTD设计的S参数导出（无源器件）

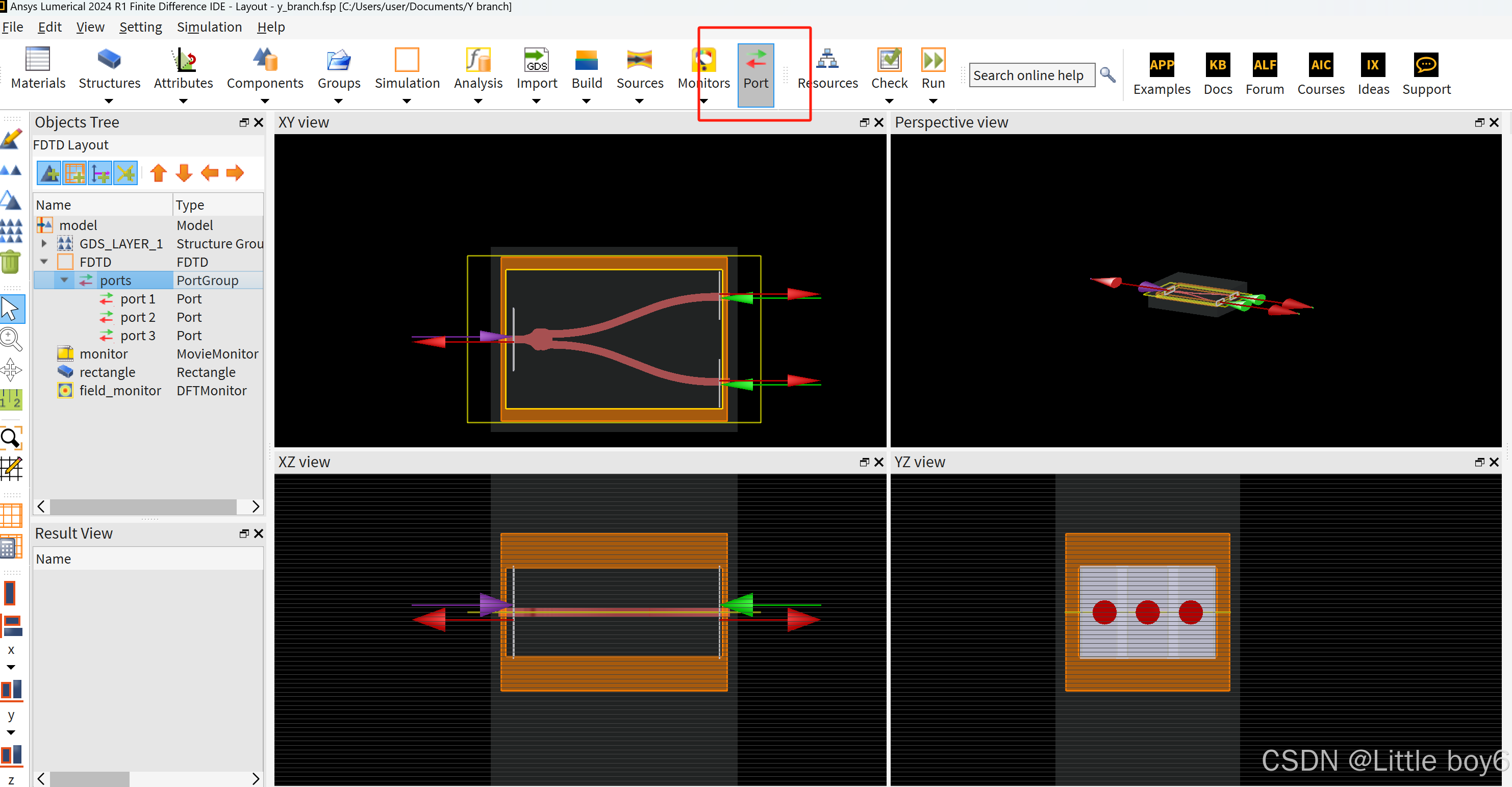

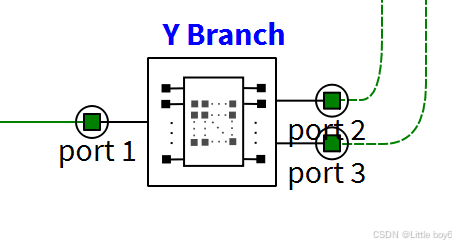

首先我们要知道，interconnect的器件都是有输入和输出的，所以我们需要在FDTD中对结构添加端口，我用官方的案例进行演示：

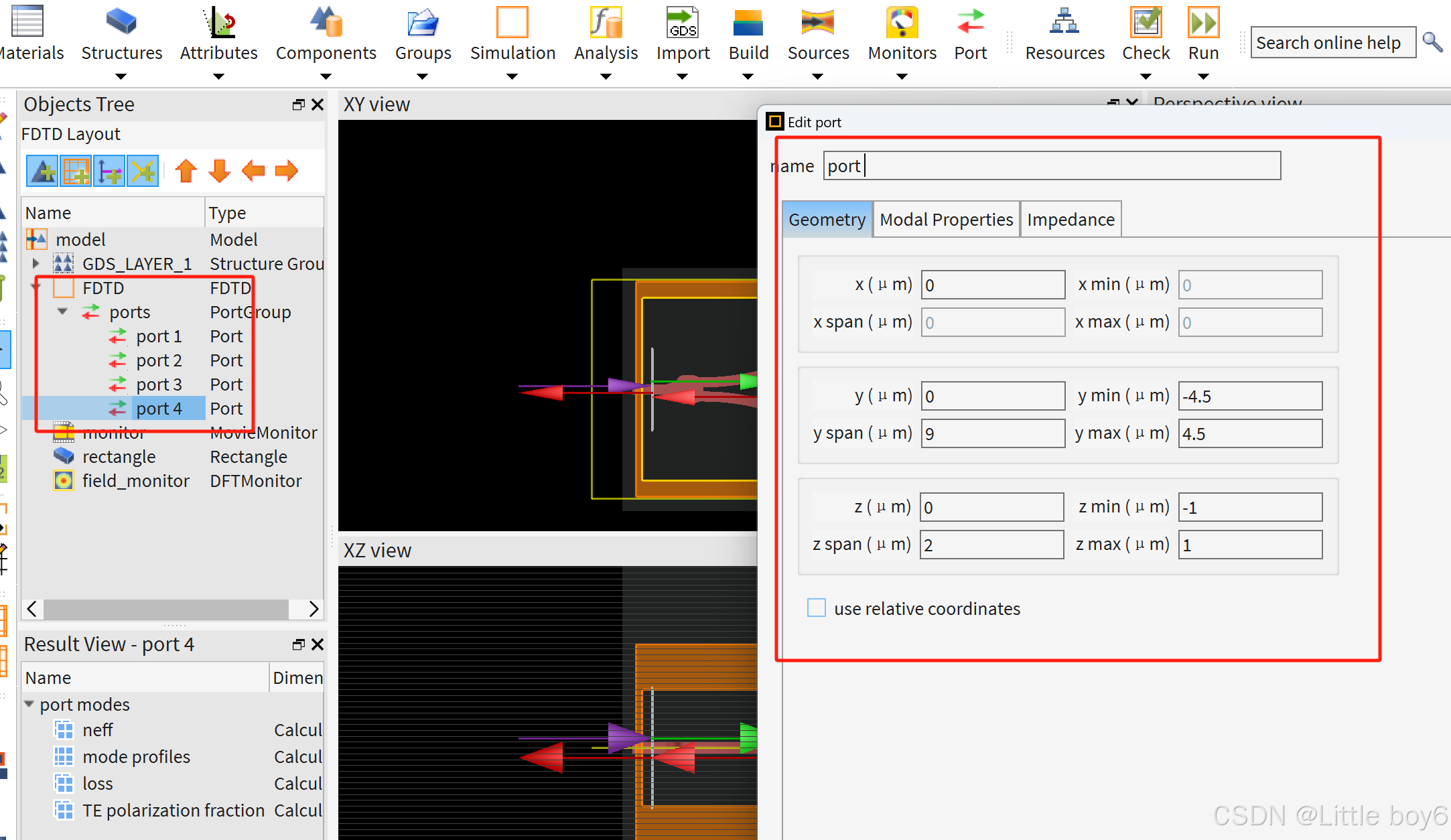

没错，addport就是控制这个，一般器件都是左进右出，可以将左边的端口改成forward，右边的端口改成backward，即port1对应forward，port2，port3对应backward，在这种情况下仿真就可以不用光源mode了。

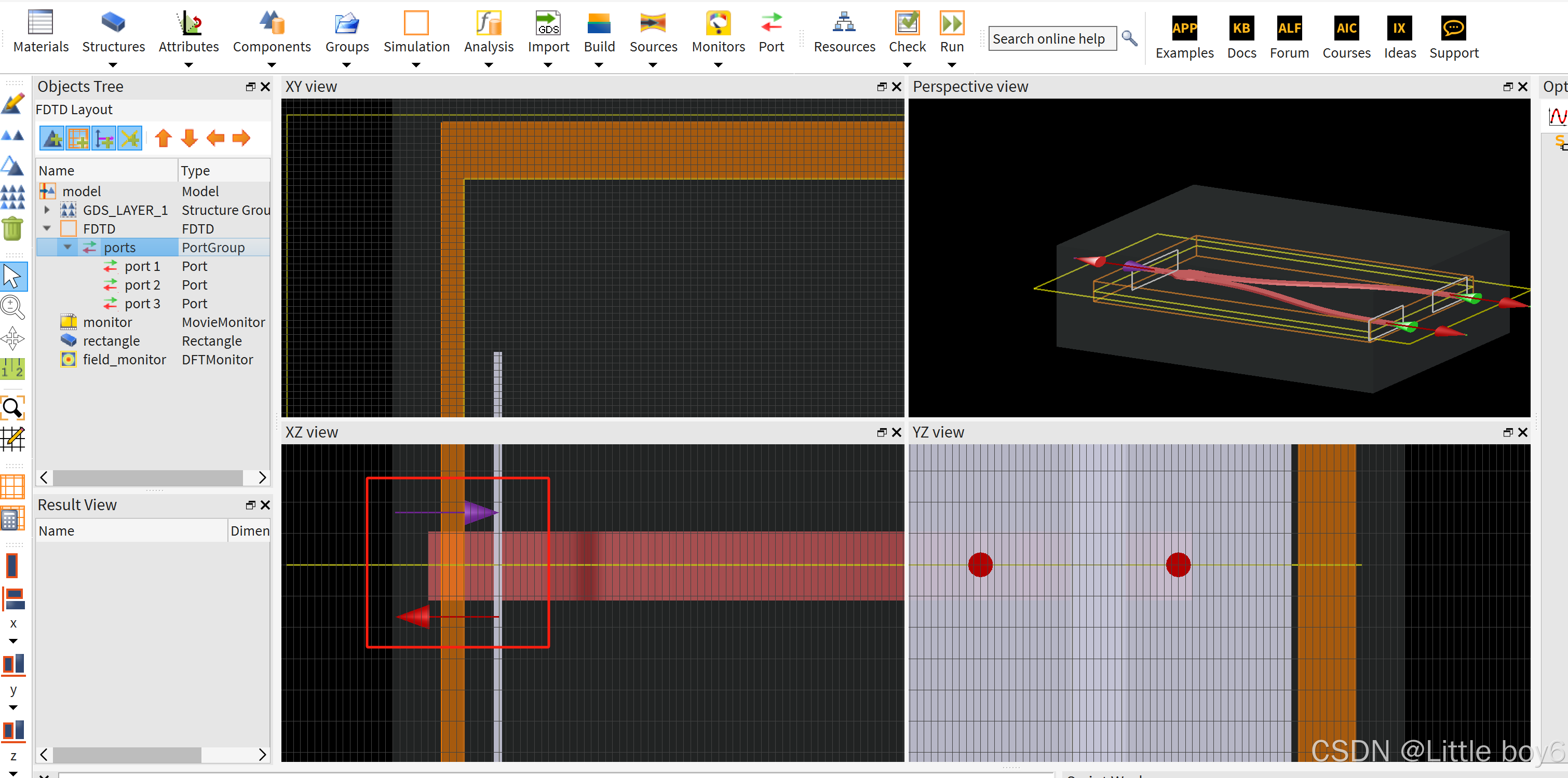

一般我们仿真都是3维结构，确保z平面也是有厚度的，即设置z = xxx um。

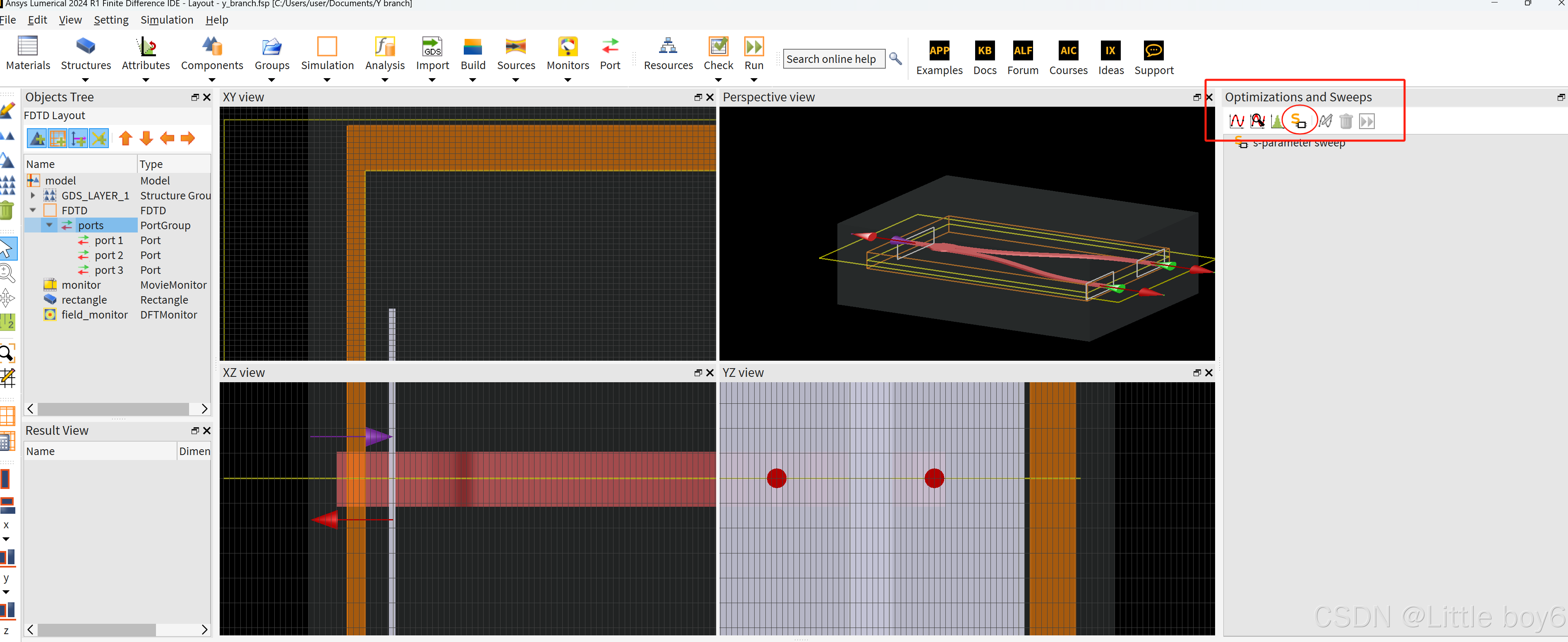

检查一下结构有没有问题，我们就可以导出参数了。

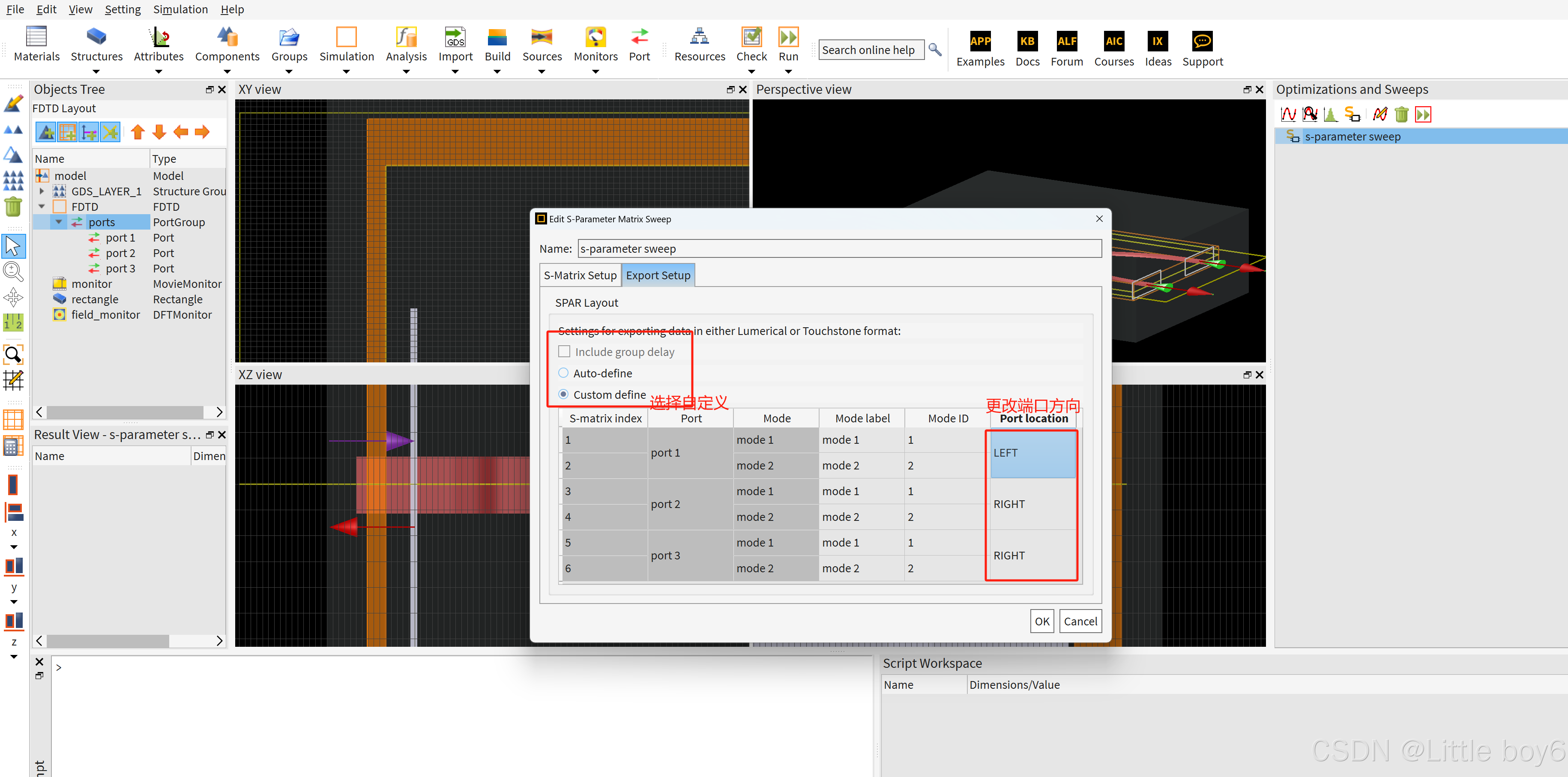

之后右键S-parameters sweep，选择edit，编辑端口方向，我们不考虑群延迟那些。

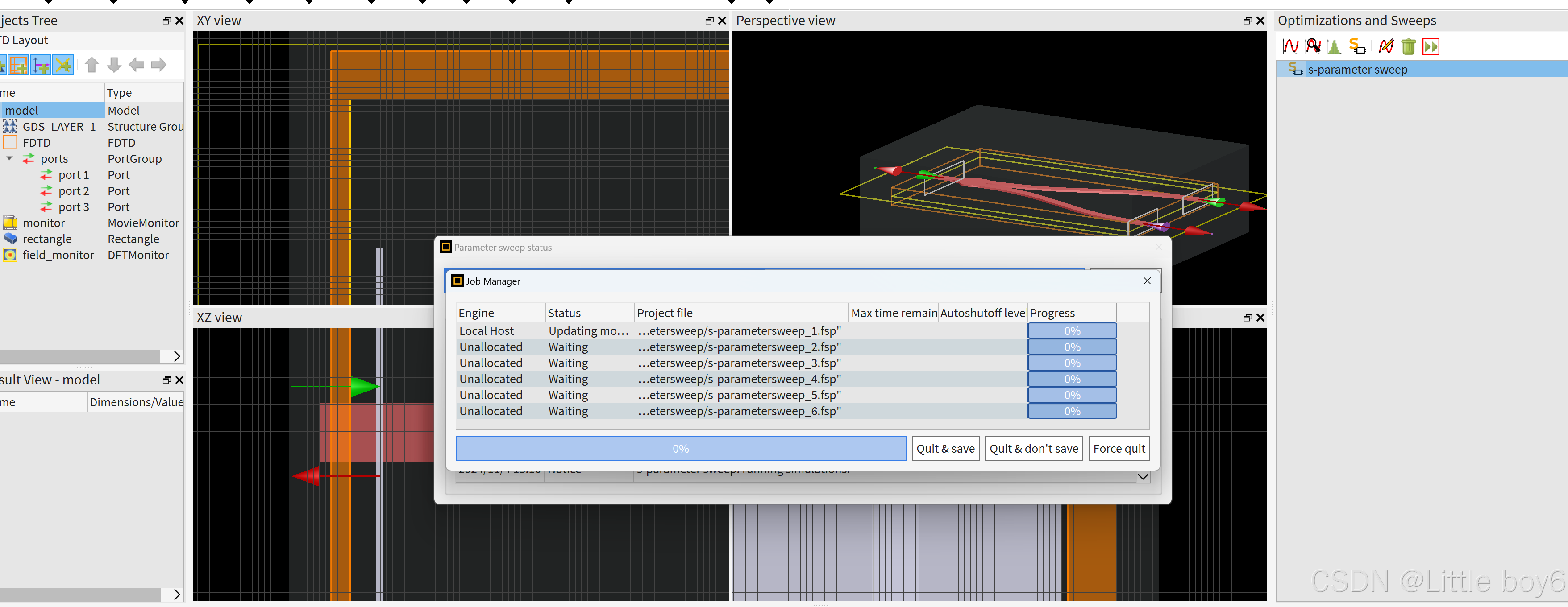

之后右键S-parameters sweep，选择run，等待仿真完成，出现其他情况说明仿真有问题，检查仿真区域、是否没有选择3d等情况。

仿真完毕，我们导出FDTD格式的文件就可。Export——>Lumerical Format. 完成。

Interconnec验证

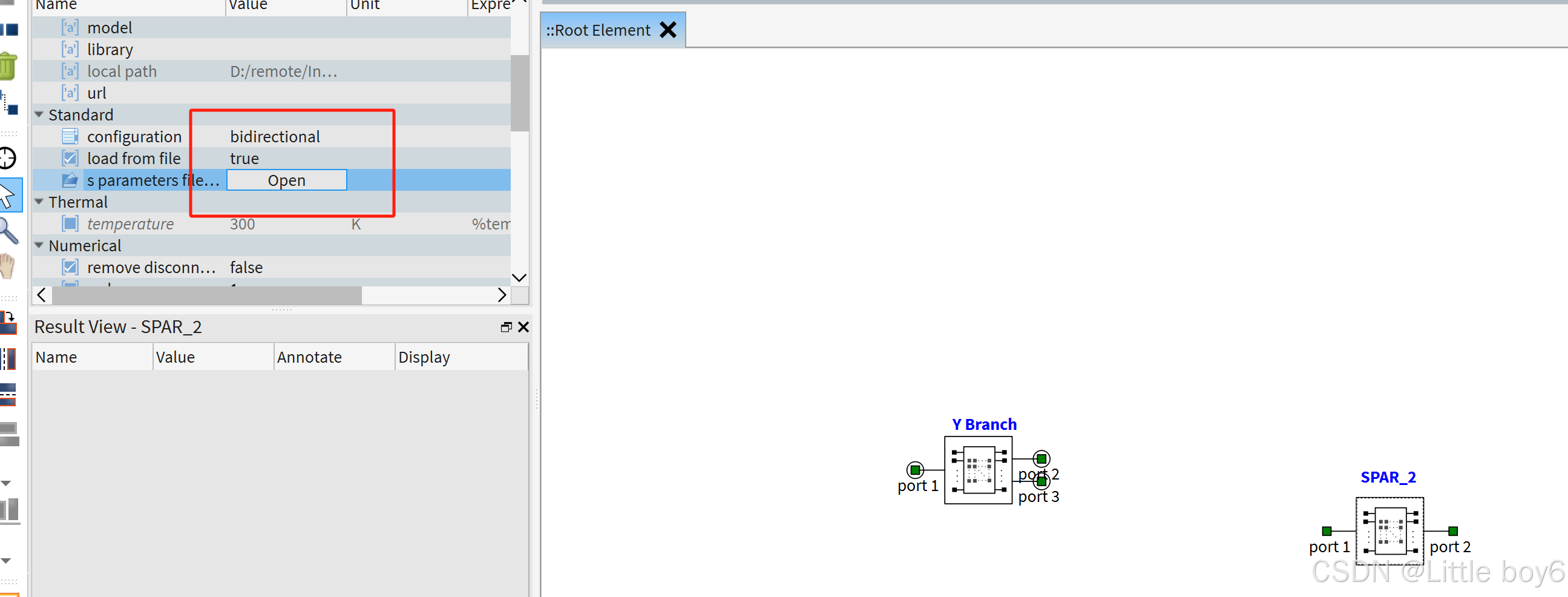

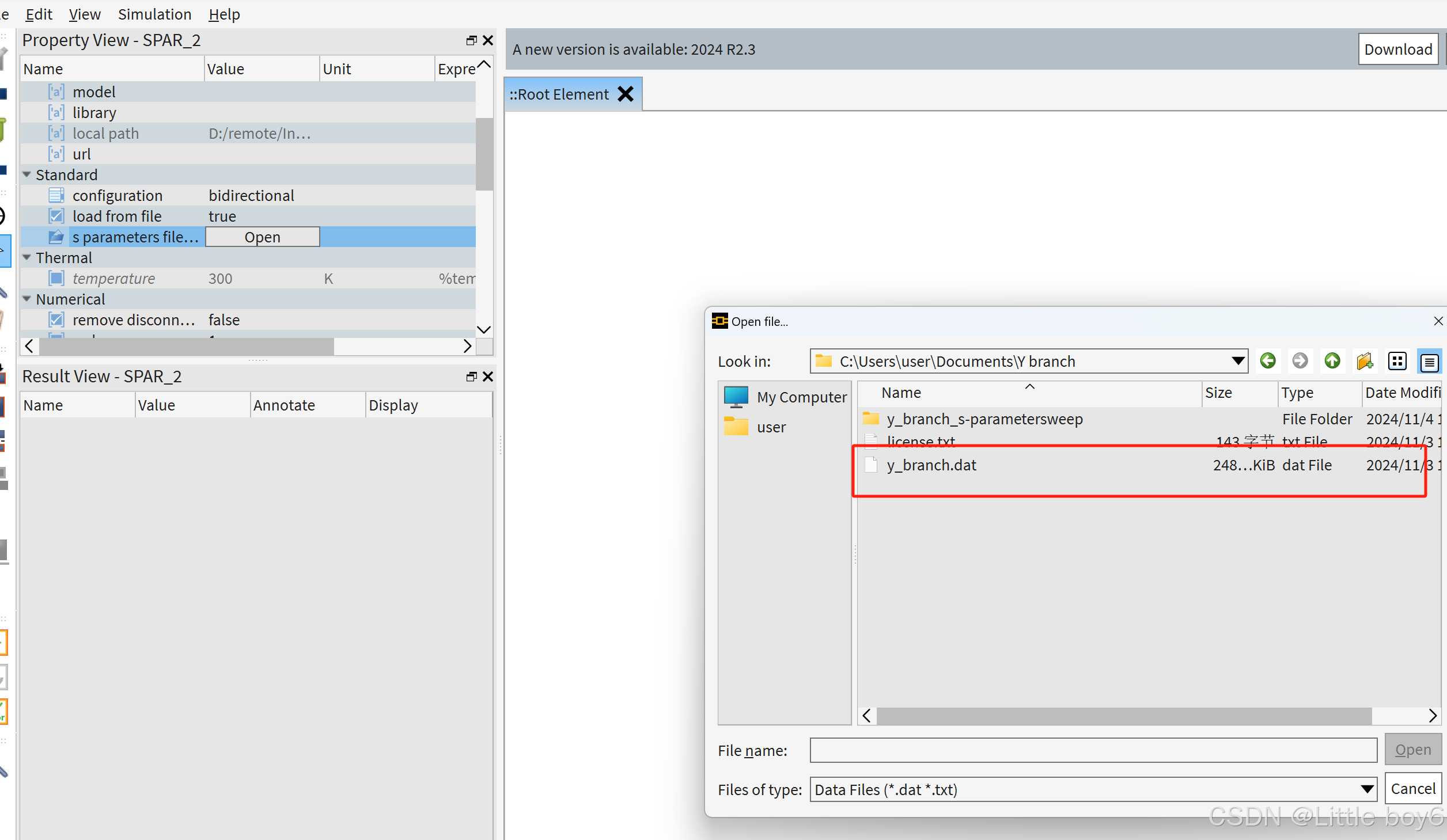

我们创建一个interconnect文件，官方给的时ONA器件，我用一个我可以理解的方式验证一下功率，添加器件，选择导入文件，上一步保存的.dat文件

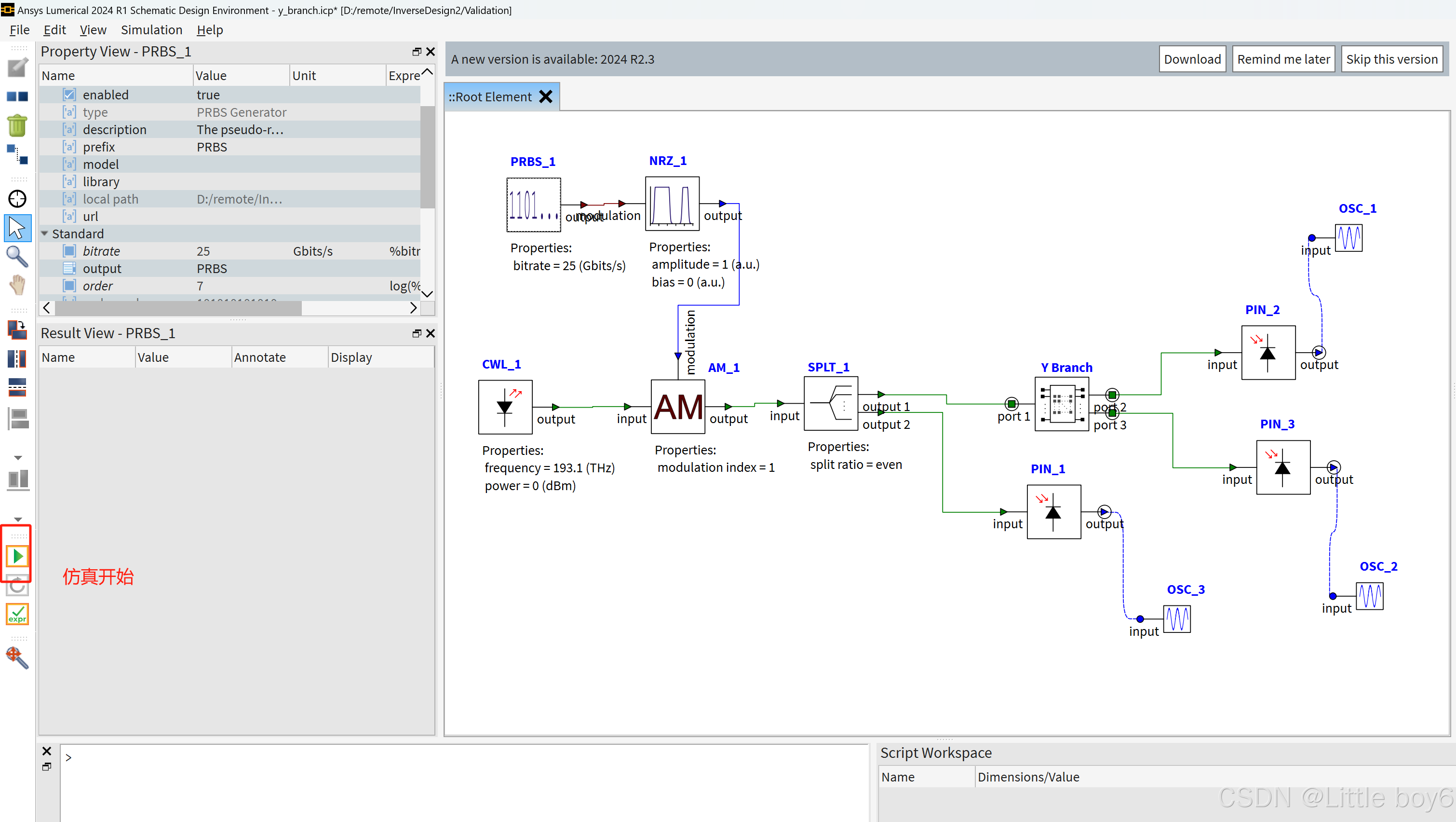

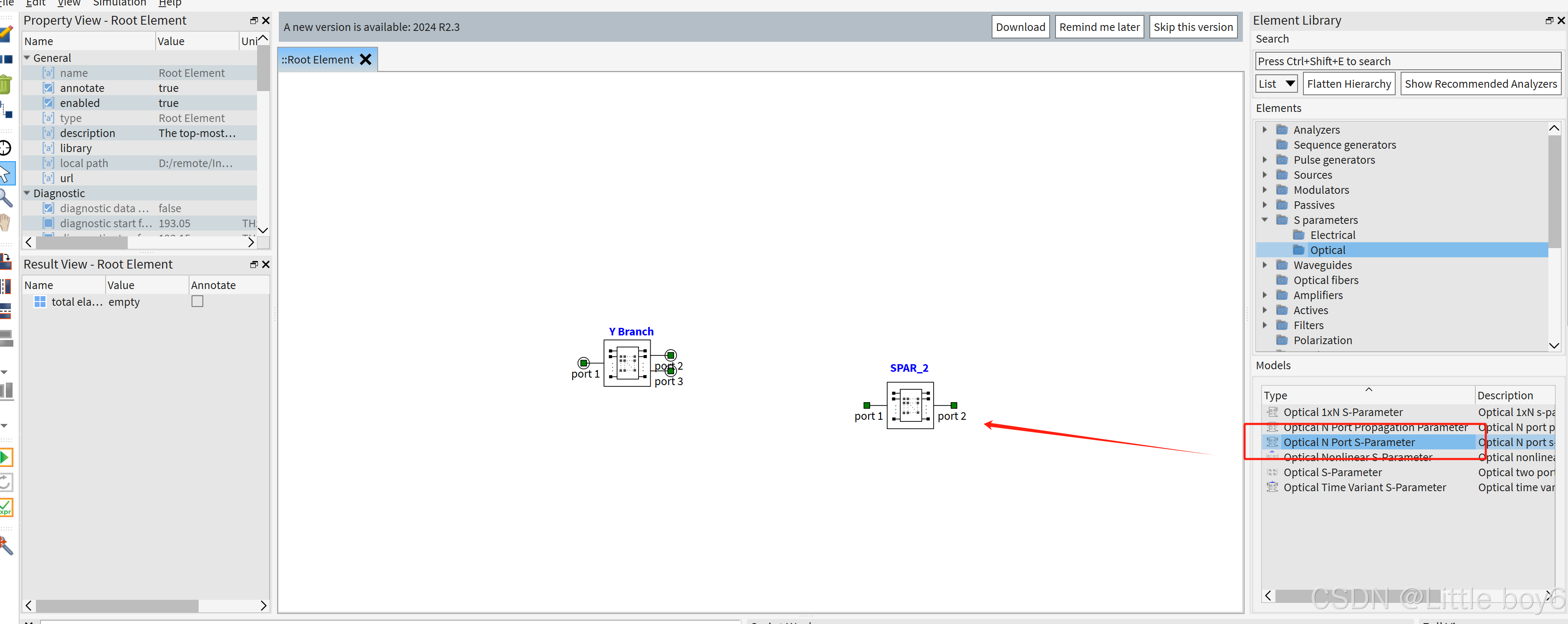

导入之后，自动变成设定的端口数。添加其他器件：

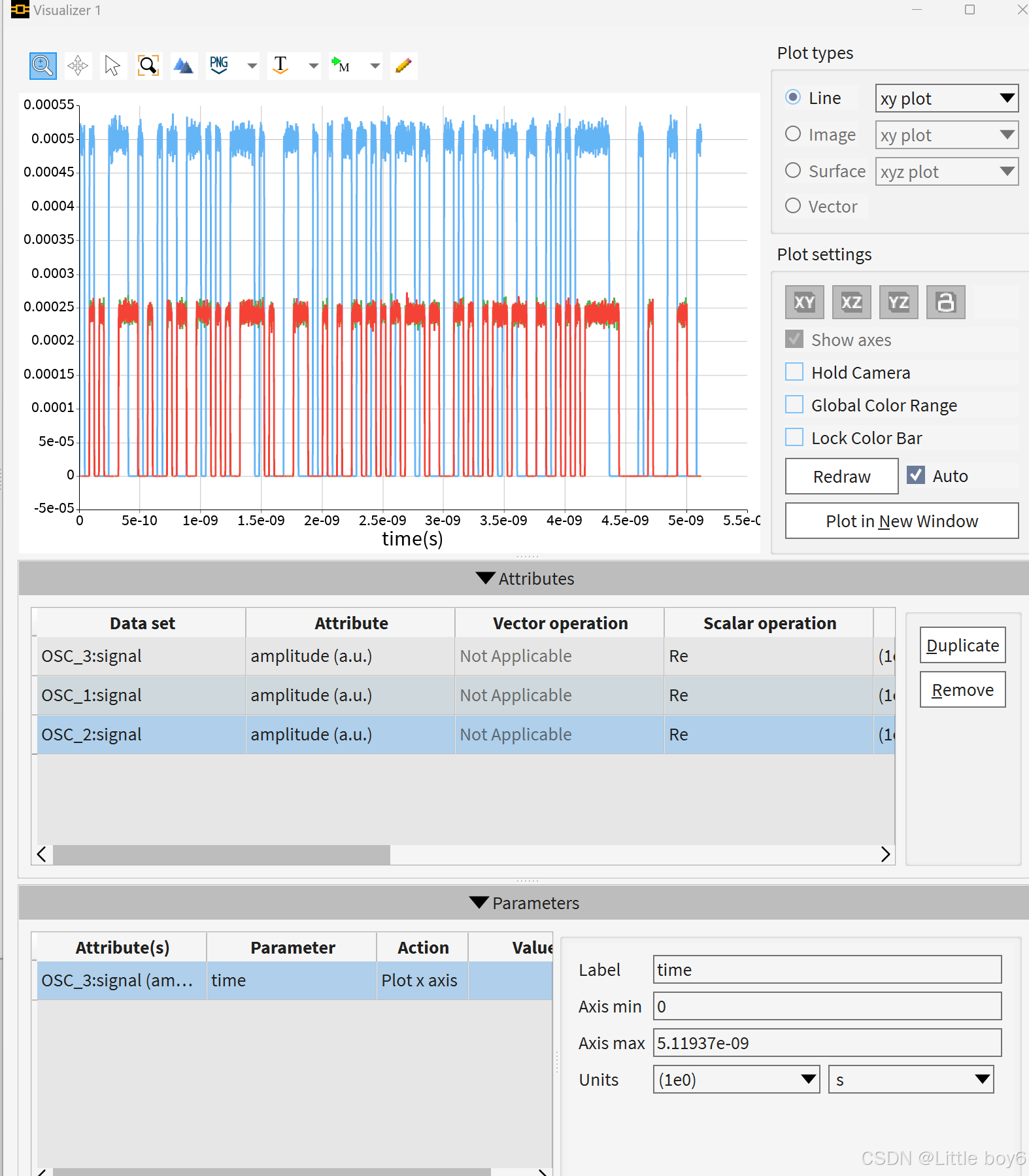

1*2分功，仿真没问题。
