ZEMAX知识点：坐标间断面（coordinate break）

知识点来自于书籍OpticStudio 19.4中文用户手册

 此时介绍一下坐标间断面的定义和作用：

坐标变换面是根据当前系统来定义一个新的坐标系。它通常是一个用来光线追踪的虚面。

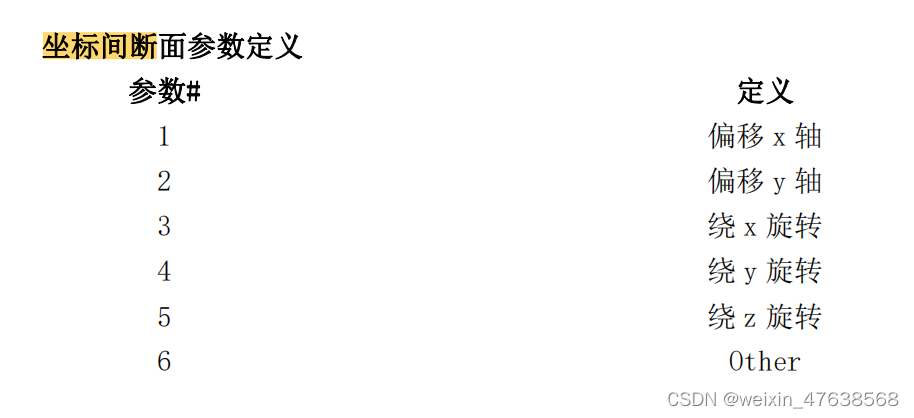

有六个参数用来描述新的坐标系统：x-decenter（X偏心）, y-decenter（Y偏心）, tilt about x（X倾斜）, tilt about y（Y倾斜）, tilt about z（Z倾斜）, a flag（顺序），用这些来描述偏离和倾斜。坐标间断是在透镜单元中指定。用度数来表示坐标倾斜，符合右手定则。坐标间断总是与之前的表面的坐标系相对应。代替坐标间断的一种方法是，表面倾斜和偏心，在 Surface tilt/ decenter tab”可以了解相关细节信息。

所有坐标间断面必须在“空气”中的两个元件之间，不能嵌入到透镜中。这是使用的常规条件。

将坐标间断面替换为可等效旋转的空物体，后续物体将参照这些空物体的坐标。

坐标间断(Coordinate Break)  允许旋转和偏心

次序标签

倾斜和偏心的次序很重要

 如果次序（other）标签设为零，OpticStudio首先在x轴和y轴上偏离（偏离是始终互相垂直，所以次序不是很重要），然后OpticStudio 围绕 x 轴倾斜（旋转 y 轴和 z 轴至新的方向），接着围绕新的 y 轴倾斜 （旋转 x 和 y 轴），最后倾斜新的 z 轴 。

如果次序标签为其他值，如整体（unity），那么首先完成倾斜，，按照 z，y，x 的顺序去执行，最后再 完成偏心。单个坐标间断可以取消之前的坐标间断，甚至是倾斜和偏心之后的坐标间断，所以次序标签很重要。

当倾斜和偏心后，坐标间断就像是用一个平面重新给原系统定向了。在新的坐标系统中，坐标间断面的厚度确定了下一个面的位置，与次序标签（order flag）无关。间断面是不能看到的，同时也不会是两种介质的分界处。该玻璃材质与前表面保持一致，同时 OpticStudio 显示为“-”，说明我们不能修改玻璃材质。坐标间断面本身不是一个镜面，同时也不是物体表面。

在ZEMAX软件应用中，有以下操作方式：

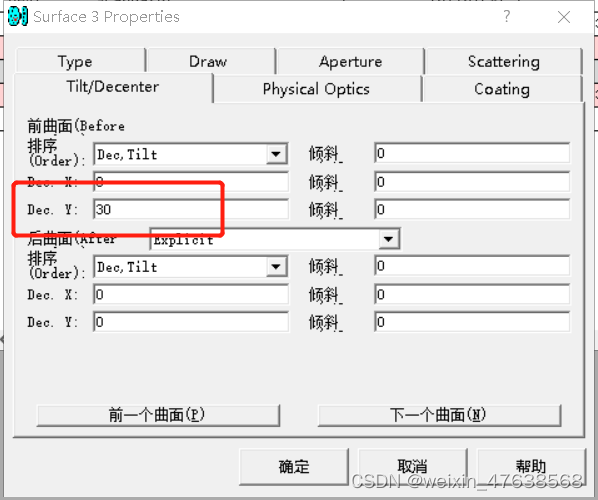

双击这个面型，在其对应的偏心或者倾斜方向上进行角度改变即可。

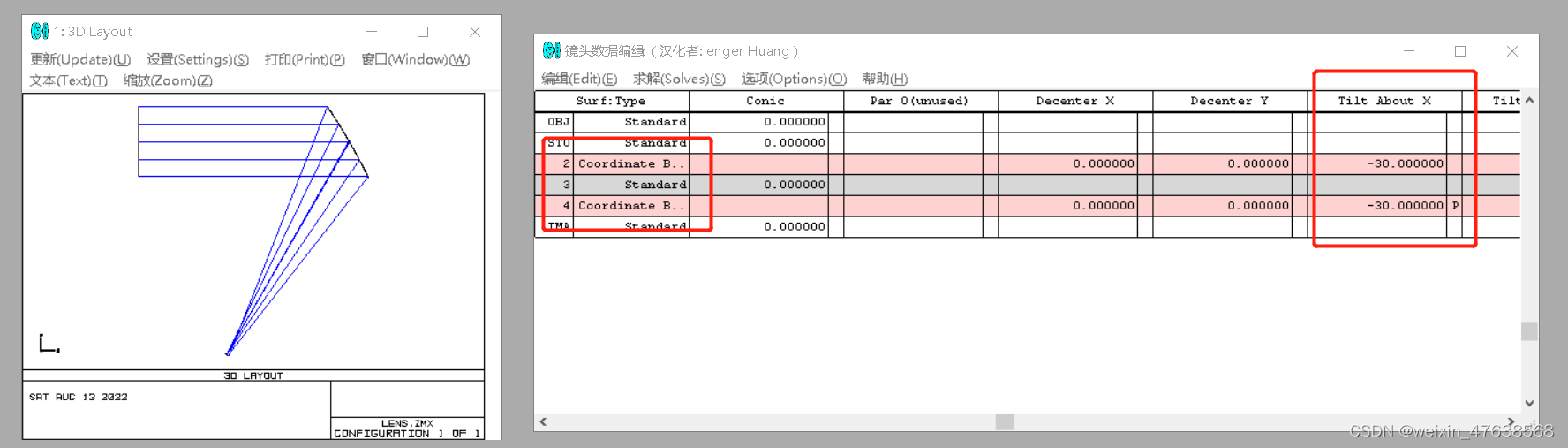

再有在这个面的前一面和后一面各加一个坐标间断面（coordinate break），然后设置后一个坐标间断面的倾斜X双击设置选择Pick Up。则后一个面的坐标间断面设置的角度同前一个面的坐标间断面的设置角度一致。

通过两个方法可以设置坐标间断面。

也可以通过在一个面型上设置添加一个折叠反射面，与坐标间断面是一样的。

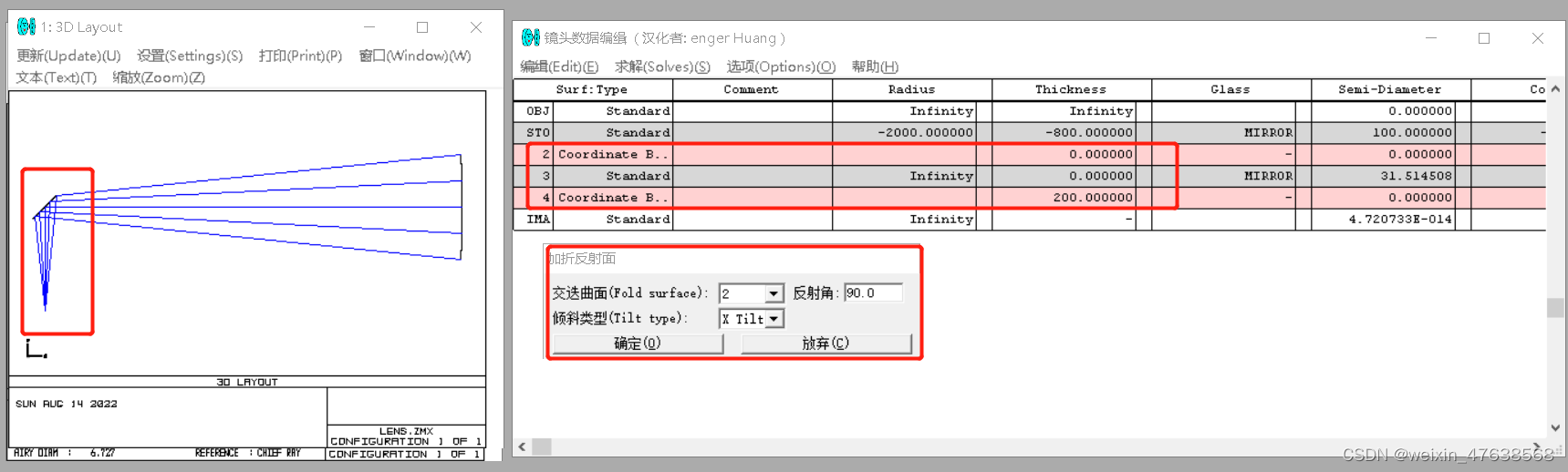

现在单击 “工具-Tools”，“折叠反射面-Add Fold Mirror”，然后设置“Fold Surface”为2，单击“OK”。

总共有三个方法可以添加折叠反射面或坐标间断面。
