11. 折叠反射镜面和坐标断点

导论：

更好地了解坐标断点，为倾斜和偏心系统设立符号约定，反射镜面的应用。

设计流程：

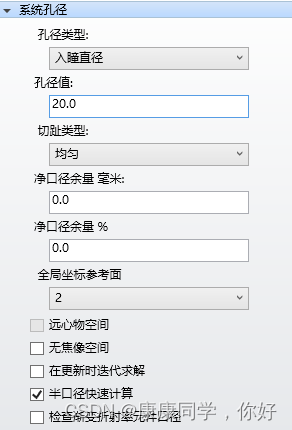

1.设置入瞳直径：20；默认0视场和波长。

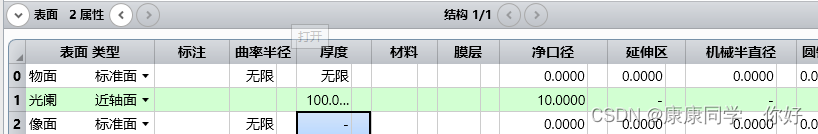

2.到镜头数据编辑器，把含光阑的标准面改为近轴面，把光阑面厚度设为100，这个是近轴镜片的缺省焦距，会产生一个焦距为F/5的镜片。

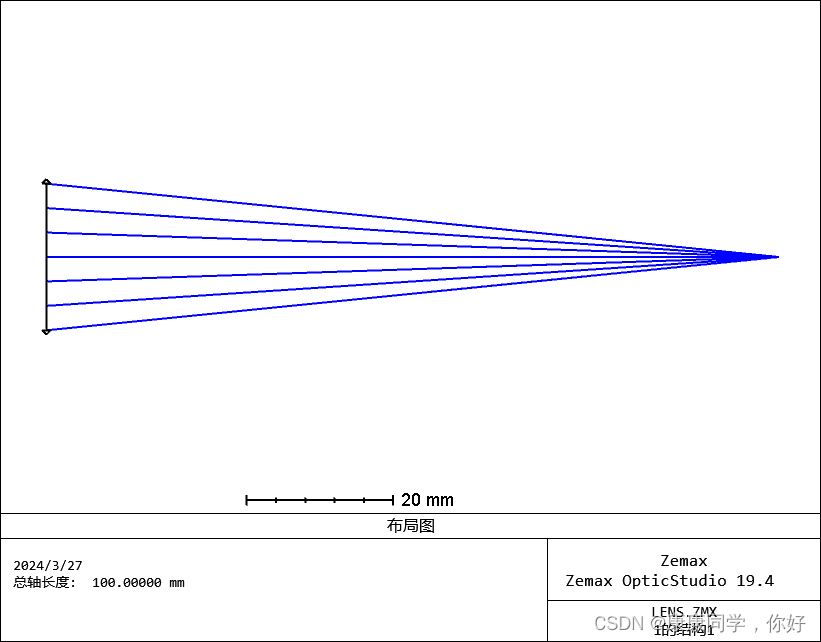

3.查看2d图，会看到左边出现一个平面，光线集中在右边的一个焦点上。

4.现在加入单个反射镜面使汇聚光束方向向上转折，反射镜面的初始位置的方向为45°。假设需要反射镜面离开近轴透镜30mm的距离。就要求有3个镜面：一个坐标断点使坐标系统转45°。一个反射镜面，还有另外一个使反射光旋转45°。关键一点是：这三个面都要求使用一个单反射镜面来实现。

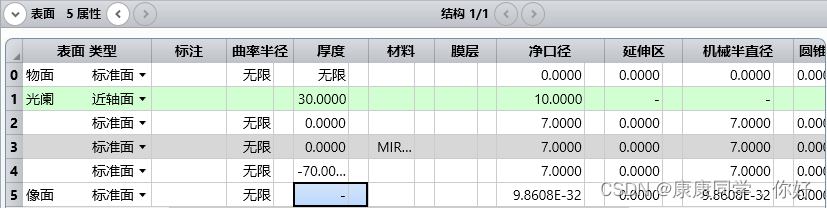

在像面上方加入3个面，把第一个近轴面厚度改为30，在第三个面的材料处输入MIRROR，再将第四个面的厚度改为-70。注意：70是负的，因为经过奇数面的镜面后厚度符号改变。如下图。

5.要是反射镜面倾斜45°。可将第二面和第四面表面类型改为坐标断点，并在第四个面“倾斜x”上拾取第二个面，这会使第二个坐标断点旋转始终与第一个保持同样的旋转角度。

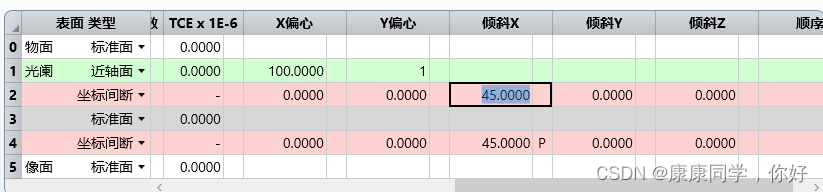

6.在第二个面“旋转x”中输入45，如下图。

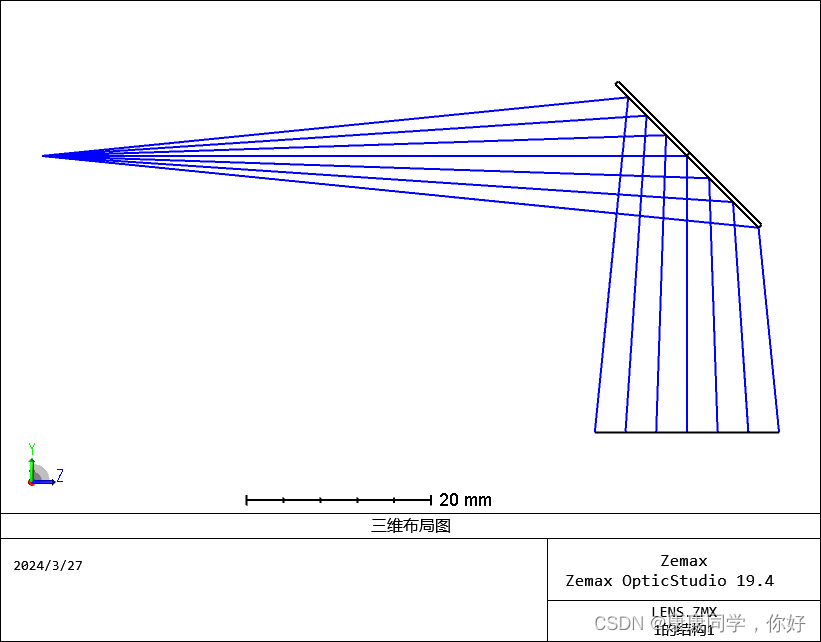

7.查看3d图。

注意：近轴镜片的厚度为30，位于第一个坐标断点的旋转顶点，坐标断点的厚度为0，表示反射镜面是在同一点上。但是，坐标断点已将坐标系统旋转了45度。镜面本身是不旋转的，只有它所在的坐标系统才能被旋转。镜片的厚度为0，因为在移动到下一个面前，要旋转另一个45°，所有的倾斜和偏心处理应在厚度改变之前。

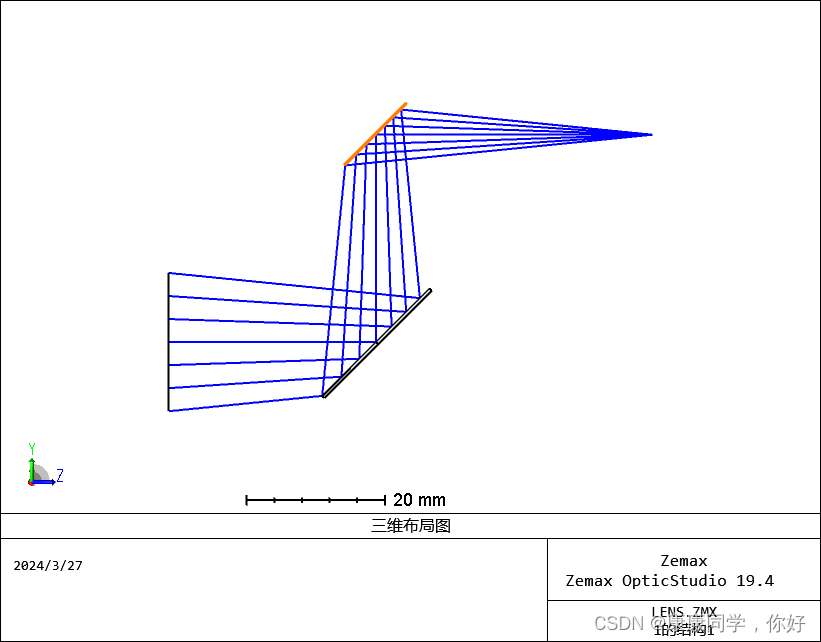

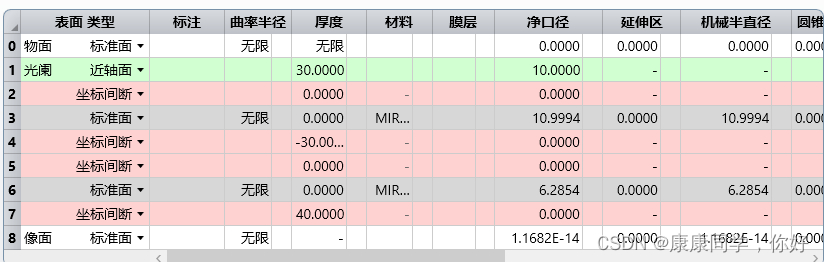

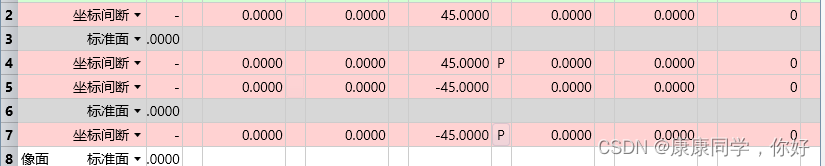

8.再插入另外一个反射面。在像面前面插入三个反射面，按下图输入。并观察3d图。

总结：学习了坐标间断，反射镜本身是不能被旋转的，只能通过旋转坐标系统来实现，这就需要坐标间断。一个反射镜需要两个坐标间断，相当于两个系统面结束和开始，第一个坐标间断厚度0目的是为了使坐标间断面与反射面紧贴在一起，反射面厚度为0是为了使第二个间断面紧贴反射面，第二个间断面有厚度，是下一个系统开始位置。
