simplis搭建BUCK的理想仿真电路，暂态，POP分析。BUCK相关参数计算，异步情况。

最新推荐文章于 2025-02-28 00:22:53 发布
最新推荐文章于 2025-02-28 00:22:53 发布
阅读量1.2k 收藏 11
点赞数 7
文章标签： 单片机 嵌入式硬件 硬件工程 硬件架构
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47699203/article/details/141169185
版权

一起学习simplis

BUCK电路的相关计算参数如下：

输入电压：12V

输出电压：3.3V

输出额定电流：Io=5A

输出电压纹波：Vpp=50mV

输出电流纹波：di=500mA

开关频率：f=300kHZ

假设器件都是理想的

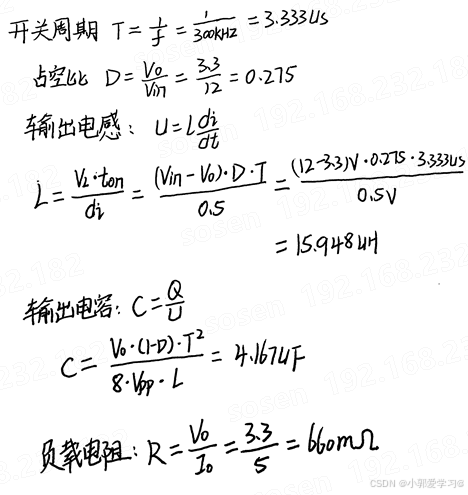

器件计算：

在simplis搭建仿真电路如下：

最低0.47元/天 解锁文章
