什么是共模干扰，差模干扰，有哪些危害，怎么消除

共模干扰

  共模干扰是指存在于两根或多根导线中，流经所有导线电流都是同极性的，共模干扰的干扰电流在电缆中所有导线上幅度相位相同，在电缆与大地之间形成回路。定义为任何载流导体与参考地之间不希望存在的电位差。

  电子设备对外的干扰以及外来的干扰多以共模干扰为主，共模干扰本身不会对设备产生危害，但是当共模干扰转变为差模干扰，危害设备运行，有用信号大多是差模信号。

产生原因

1.电网串入共模干扰电压；

2.雷电，大功率辐射源等在信号线上感应出共模干扰；外界电磁场在电路中所有导线上感应出来电压（该电压相对于大地是等幅同相位的），这个电压产生电流

3.接地电压不一样，电位差产生了共模干扰。由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生共模电流。地电位不同，即产生电位差的主要原因是地平面寄生电感的存在，高频电流流过寄生电感两端时就会产生电位差，所以抑制措施就是减小高频下的寄生电感减小地电位差，如不同信号类型地之间跨接电容；地线布线尽可能宽；增加地过孔密度。

危害

共模干扰电流在电路走线会产生强烈电磁辐射，影响产品运行；

电路不平衡时候，共模干扰电流会转变成差模干扰电流，直接对电路产生干扰影响。差模干扰电流流过电路中导线环路时，会引起差模干扰辐射，这种电流环路相当于小环天线，能向外辐射磁场，也可以接收磁场，干扰设备运行。

共模干扰主要集中在1MHZ以上，因为共模干扰多是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但也有例外，如当设备靠近强磁场源时，可能感应出低频共模干扰，(如kHZ级)

差模干扰

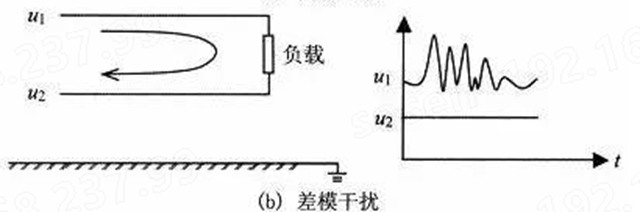

  两个导线干扰电流，振幅相等，方向相反，差模的干扰电流在两线之间流动，定义为两个载流导体之间不希望存在的电位差。由于走线分布电容，电感，信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流

小概括

 在单相电力传输中，通常有L和N以及PE三根线，干扰电压和电流分为两种：在L和N之间做往返线路传输的叫差模干扰；另一种是两根导线做去路，地线做返回路传输，共模干扰。

即当市电中L进，N出构成大小相同、方向相反的线路，就会产生差模干扰；而当L、N相对于大地，产生方向相同，大小不一的线路时，就会产生共摸干扰

通常情况下，共模干扰幅度大，频率高，还可以通过导线产生辐射，干扰较大。差模干扰幅度小，频率低，所造成的干扰较小。

抑制措施

共模干扰

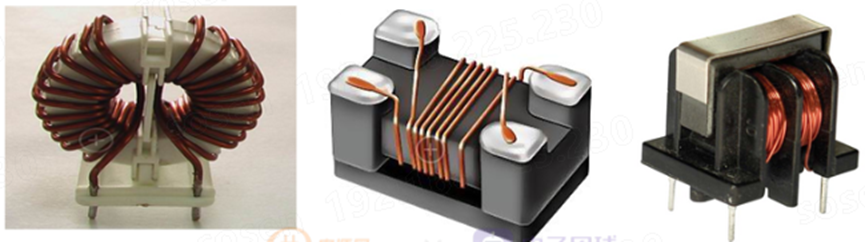

需要注意的是：共模干扰多以共模干扰电流形式存在。抑制共模干扰采用的主要方法是使用共模电感。它是在磁环的上下两个半环上分别绕制相同匝数但绕向相反的线圈。当两线之间电压较高时候，还要用环氧板将两个线圈进行绝缘隔离。

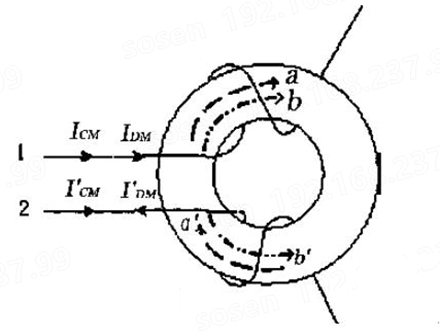

原理：共模电感使用的磁芯多是铁氧体磁环，两条线的共模干扰电流ICM，通过线圈时候在磁环中产生磁通相同a,b，磁通相互叠加，线圈呈现出较大的感抗，对共模电流起到抑制作用。当两个线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有阻抗产生，差模电流可以无衰减地通过。

  在电源回路中，除了使用共模电感，还要加入共模电容即Y电容来进行抑制干扰信号。

  两个Y电容分别跨接在两根载流线和地之间，为共模干扰提供最短路径，使共模干扰信号被旁路，抑制干扰危害。电容的容值越大，可以流过的漏电流即共模干扰电流也就越大，可以有效滤除共模干扰电流，但是需要注意的是，较大漏电流可能有安规风险。

   除此之外还可以对信号线路进行屏蔽，在PCB板上大面积铺地铜降低地线阻抗，来减少共模干扰强度。另外，信号传输电路，采用差分式电路，可以减小共模干扰。还可以通过光耦隔离，变压器隔离等抑制共模干扰。

差模干扰

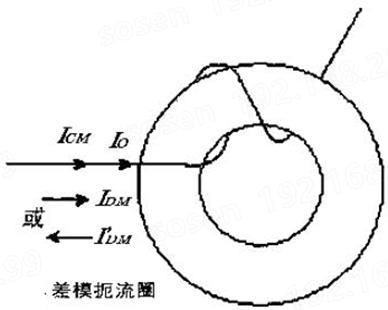

可以采用差模电感抑制差模干扰，它采用单个绕组结构绕制，差模电感的磁芯多是铁粉芯材质。

差模干扰电流通过的时候产生磁通，呈现较大电感量，对差模电流进行抑制。

在电源系统中可以加入X电容滤除差模干扰，当差模干扰频率越高，容抗越小越容易滤除，常用电容容量是0.01-0.47uF。在使用X电容的地方通常并联多个电阻，将X电容上积累的电荷进行泄放，提高滤波特性，下电后还可以使输入端子不带电，保证安全。

电源传导噪声的频谱大致为10Khz-150MHZ,电源噪声包括一类电源进线引入的外界干扰，另一类由电子设备经电源线传导出去的噪声，噪声是双向干扰信号，对于开关电源来说，既是噪声干扰的对象，又是一个噪声源。

故滤波器也要可以进行双向滤波，大部分电路设计中，共模电感的典型值是10-33mH，实际应用中主要对共模干扰进行抑制，减少其转变为差模干扰，产生更大危害。

应用小例

USB传输信号是差分信号，而干扰源是共模干扰信号，在传输线上串上共模电感能较好的抑制共模干扰，而对有用的差分信号没有任何衰减
