第一种工作原理描述

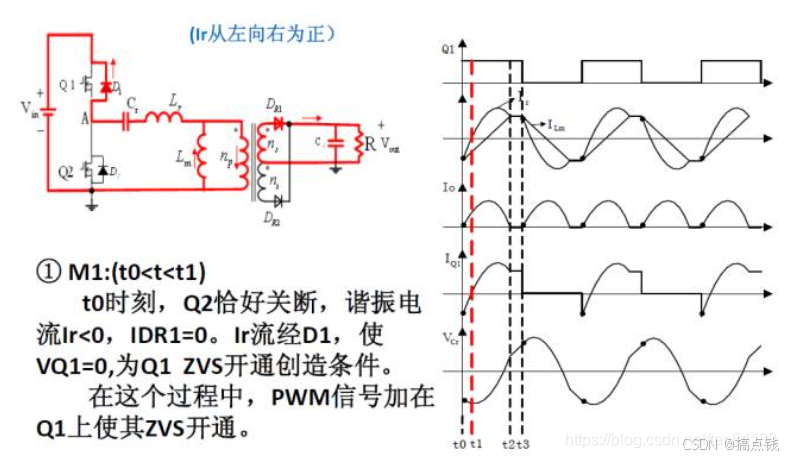

是因为LLC电源的励磁电感是在变压器中，原边向副边传递的能量是谐振电流Ir和励磁电感Im之间的差值。从图中就可以看出Io是谐振电流Ir和励磁电感Im之间的差值。当谐振电流Ir和励磁电感Im之间的差值存在时候，励磁电感被输出电压钳位，因此蓝色的线几乎是线性的，这个时候励磁电感不参与协整，频率f1；当谐振电流Ir和励磁电感Im之间的差值为0时候变压器原副边解耦，所以谐振频率f2。

软启动

一般情况下是希望LLC电路工作在感性区域（为了实现mos管的零电压开启（ZVS））

ps：因为mos管存在三种功耗

1.mos开启损耗（mos管打开时，ds两端电压下降需要时间，电流也会上升，因此会有重叠部分这就是开通损耗，开关次数越多，频率越高损耗越大）

2.mos关闭损耗（同上）

3.导通损耗（mos的导通电阻产生损耗）

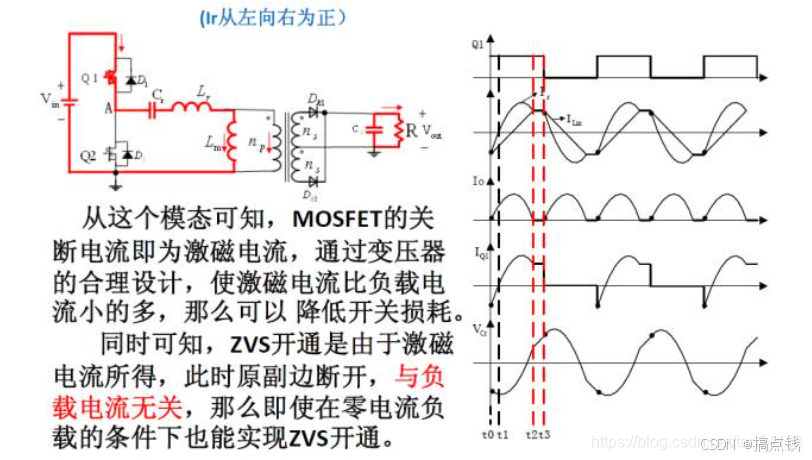

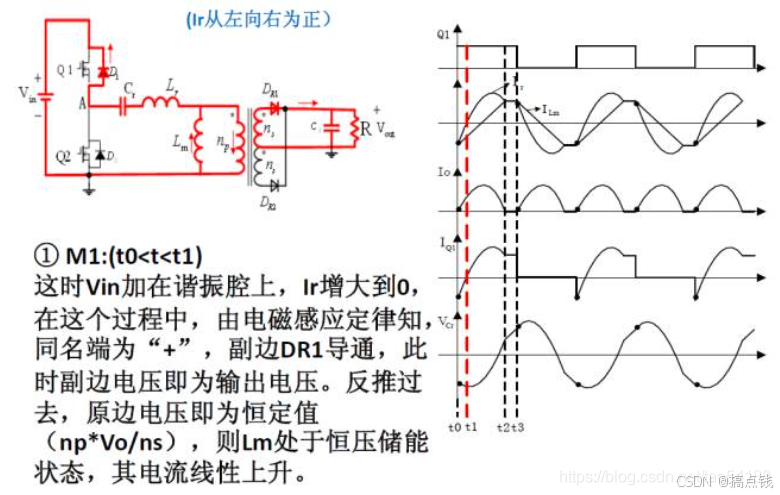

软启动主要是讲的mos的开启和关闭。LLC能够做到mos零电压开启，但是关闭是硬开关。还可以做到副边二极管的ZCS（下图第一个波形是全波整流的输出电流）。怎么做到mos的ZVS呢主要是用到了当导体通电的时候导体上面两端电压很小的特点。利用体二极管导通电流，只会产生一个-0.7左右的电压。损耗会很小。

模态分析

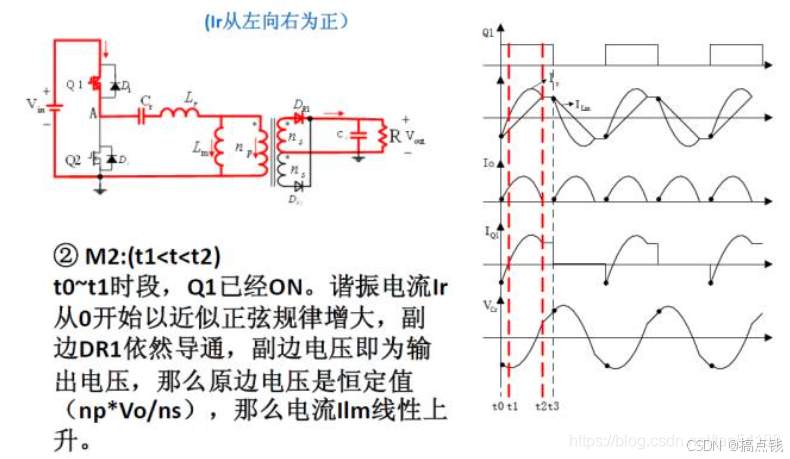

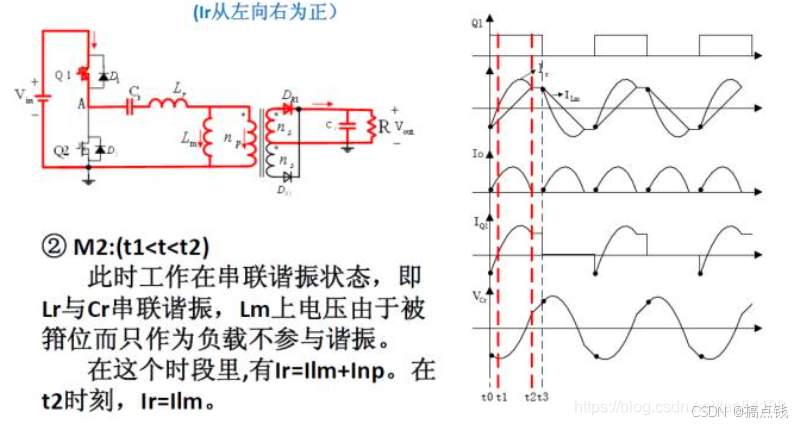

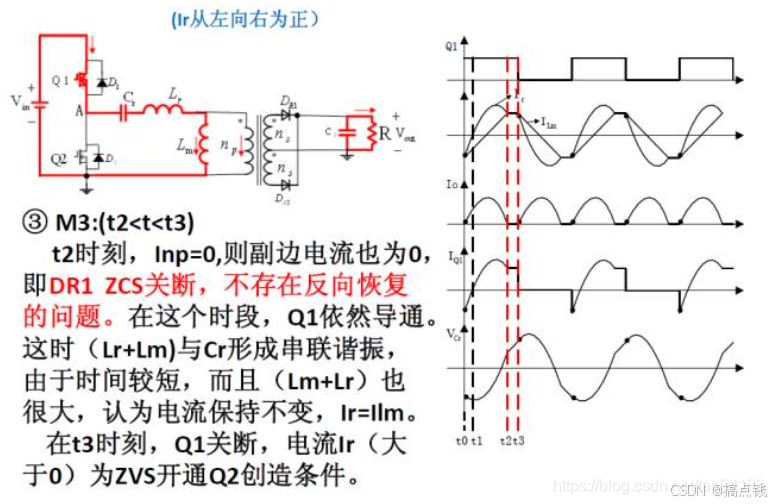

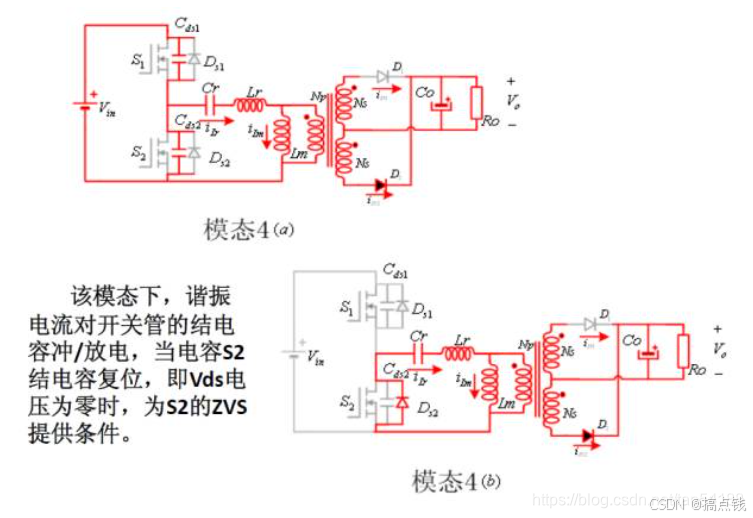

这里直接引用大牛总结的（(f2<f<f1)）。

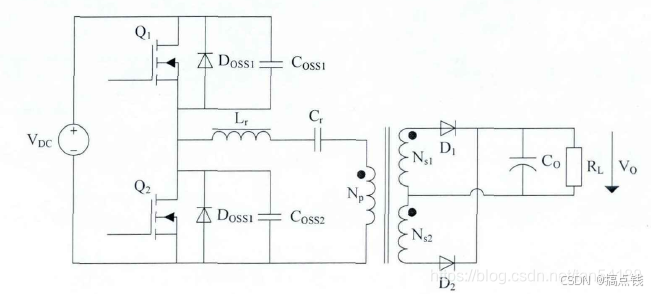

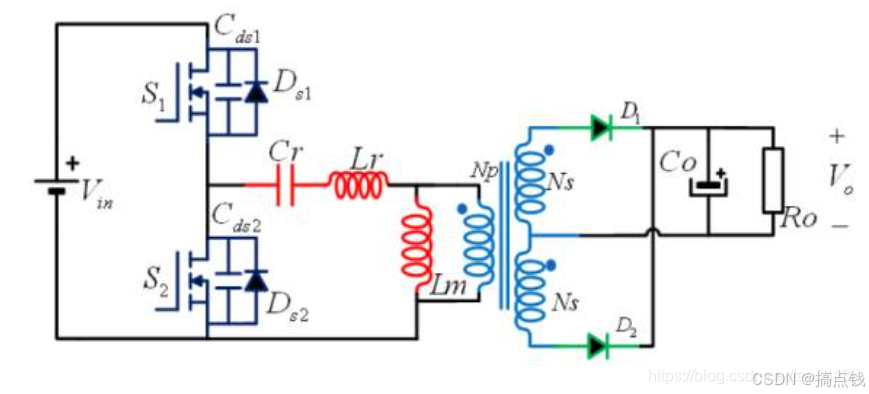

开关网络：S1、S2及其内部寄生二极管Ds1\Ds2、寄生电容Cds1\Cds2;

谐振网络：谐振电容Cr 、串联谐振电感Lr 、并联谐振电感 Lm;

中心抽头变压器（匝比为n:1:1），副边整流二极管 D1、D2；

输出滤波电容Co （忽略电容的ESR），负载 Ro。

问题与答案

在学习中我就遇到了一个LLC的问题困惑了很久。

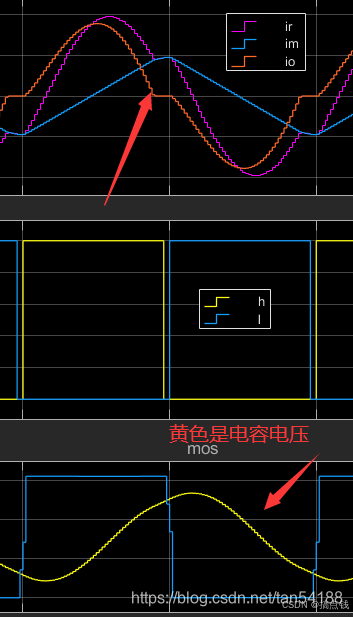

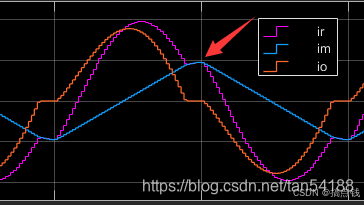

在FS在两个谐振频率之间的时候，为什么会出现IR和IM一样并持续一段时间。

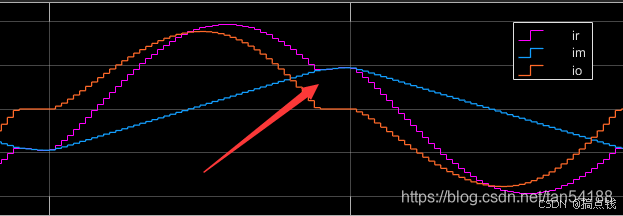

如图所示。网上的答案是：当励磁电流和谐振电流相等的时候，没有传递到副边的能量。所以二极管没有导通。因此两边解耦了。
那我的问题就是为什么后面又从解耦的状态变回去了呢？励磁电流和谐振电流的差值怎么又出现了呢？为什么不是一直出现差值要稳定一段时间。
也有人提到是因为LLC的下mos开通了。但是这个开通只是为了让谐振电流可以在谐振电容充满后放电使用的。感觉并没有什么联系。

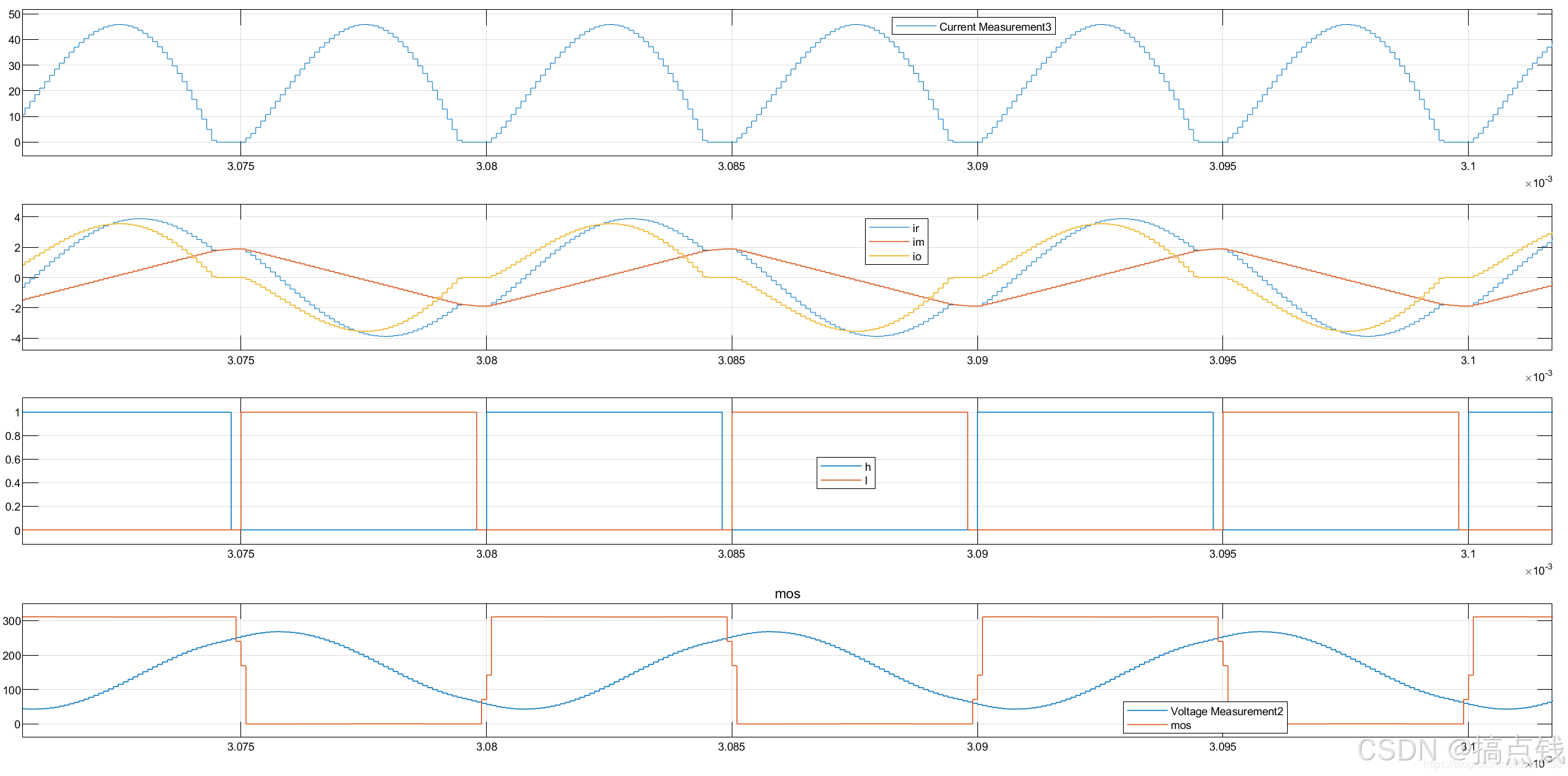

这里就有一个死循环，当谐振电流Ir和励磁电感Im之间的差值存在的时候会被钳位，会有能量传递过去。但是当没有谐振电流Ir和励磁电感Im之间的差值，就没有能量传递过去，为什么谐振电流不是按照自己变化趋势继续变换，而是按照电感相加的方式谐振。也就是下图。

后来请教了很多人总算是解开了我的疑惑。输出电压由副边提供能量时候（下图因为存在二极管压降）电压被钳位住了。但是当输出电压比副边电压高的时候，输出电压就无法钳位Lm。由于原副边也可以理解为一个比例电流源，因此有电流输出就肯定副边电压高于输出电压。

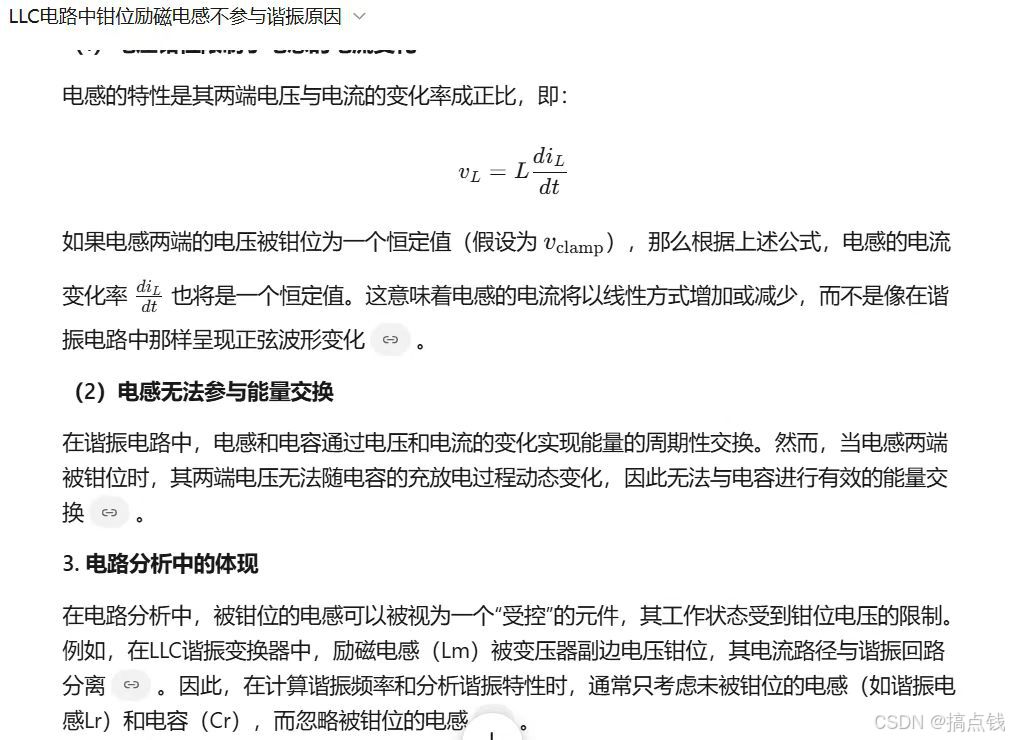

问题二：电感被电压钳位为什么不参与谐振计算

第二种工作原理描述（不理解反正直接超过来了，有需要的直接看第一个）

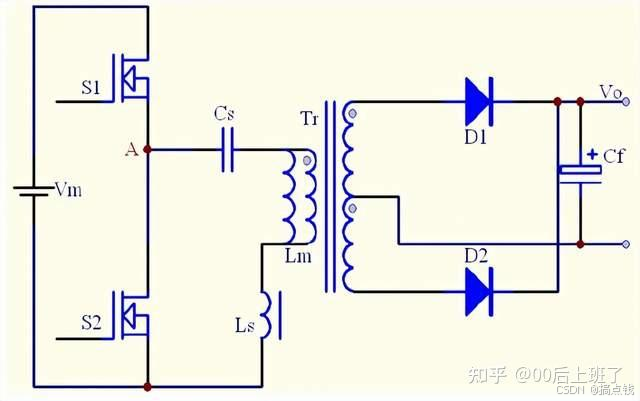

图一

图二

图一和图二分别给出了LLC谐振变换器的电路图和工作波形。图一中包括两个功率MOSFET（S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中心抽头变压器Tr，Tr的漏感Ls，激磁电感Lm，Lm在某个时间段也是一个谐振电感，因此，在LLC谐振变换器中的谐振元件主要由以上3个谐振元件构成，即谐振电容Cs，电感Ls和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。LLC变换器的稳态工作原理如下：

1）〔t1，t2〕当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一直到S1上的电压为零，然后S1的体内二级管导通。此阶段D1导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。

2）〔t2，t3〕当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1继续导通，S2及D2截止。此时Cs和Ls参与谐振，而Lm不参与谐振。

3）〔t3，t4〕当t=t3时，S1仍然导通，而D1与D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。实际电路中Lm>>Ls,因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。

4）〔t4，t5〕当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一直到S2上的电压为零，然后S2的体内二级管导通。此阶段D2导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。

5）〔t5，t6〕当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2继续导通，而S1和D1截止。（学习电源知识请关注微信公众号：电源联盟；微信号：Power-union）此时仅Cs和Ls参与谐振，Lm上的电压被输出电压箝位，而不参与谐振。

6）〔t6，t7〕当t=t6时，S2仍然导通，而D1和D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。实际电路中Lm>>Ls，因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
