32策略路由和流量过滤

一、策略路由

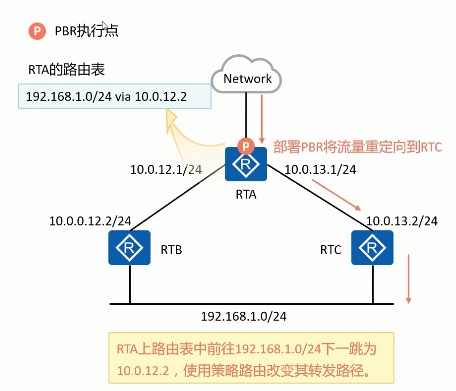

1.策略路由技术背景

在某些场景中我们希望一些特定用户、特定业务的流量走指定的转发路径，而其余用户或业务的流
量则依旧根据路由表进行转发。

2.PBR介绍

2.1.基本概念

• PBR(Policy-Based Routing，策略路由):PBR使得网络设备不仅能够基于报文的目的IP地址进行数据转发，更能基于其他元素进行数据转发，例如源IP地址、源MAC地址、目的MAC地址、源端口号、目的端口号、VLAN-ID等等。
• 用户还可以使用ACL匹配特定的报文，然后针对该ACL进行PBR部署。
• 若设备部署了PBR，则被匹配的报文优先根据PBR的策略进行转发，即PBR策略的优先级高于传统路由表。

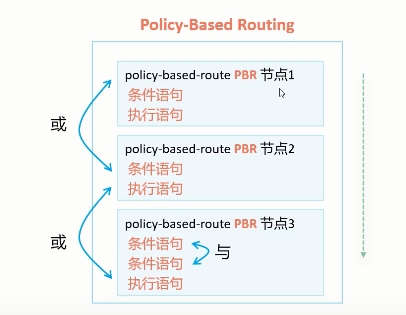

2.2.结构

• PBR与Route-Policy类似，由多个节点组成，每个节点由匹配条件(条件语句)和执行动作(执行语句)组成。
• 每个节点内可包含多个条件语句。
• 节点内的多个条件语句之间的关系为“与”，即匹配所有条件语句才会执行本节点内的动作。
• 节点之间的关系为“或”，PBR根据节点编号从小到大顺序执行，匹配当前节点将不会继续向下匹配。

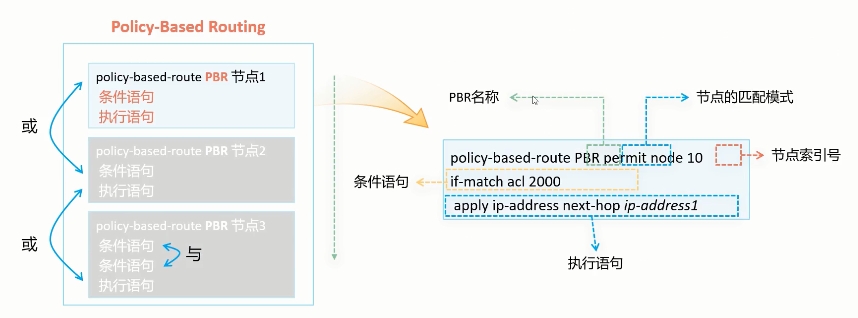

2.3.命令语法

2.4.PBR与路由策略区别

名称	操作对象	描述
路由策略( Route-Policy )	路由信息	路由策略是一套用于对路由信息进行过滤、属性设置等操作的方法，通过对路由的操作或控制，来影响数据报文的转发路径
PBR	数据报文	PBR直接对数据报文进行操作，通过多种手段匹配感兴趣的报文，然后执行丢弃或强制转发路径等操作

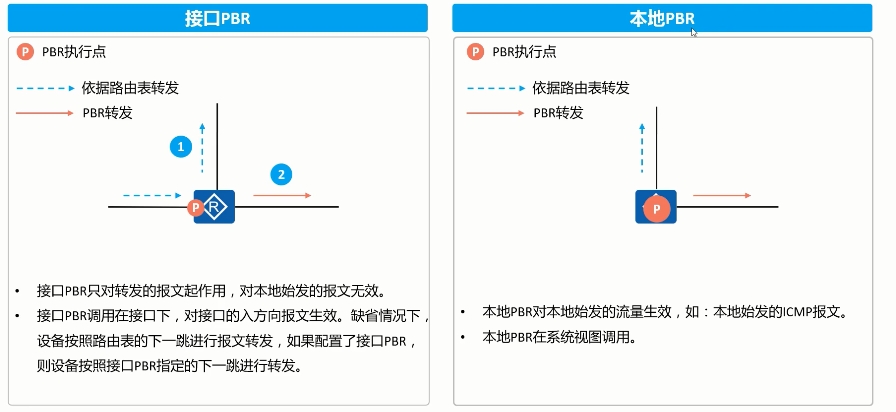

2.5.PBR的分类

2.6.PBR典型应用场景

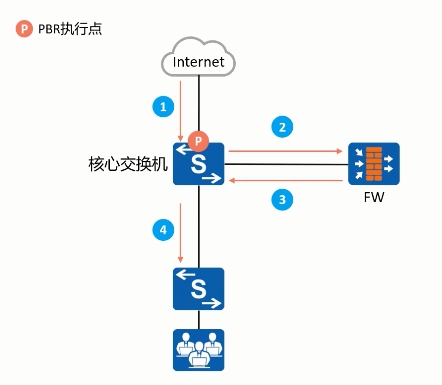

2.6.1.PBR典型应用场景(1)

• 内网防火墙旁挂部署在核心交换机，为防护内网在核心交换机的三层接口上部署PBR，将来自外部网络的流量牵引到防火墙上进行安全检查，检查完的流量再发送回核心交换机，由核心交换机依据路由表转发到内网。
• 将流量牵引到别的设备进行安全检查等类似的行为我们称之为“引流”，PBR是一种常见的引流工具。

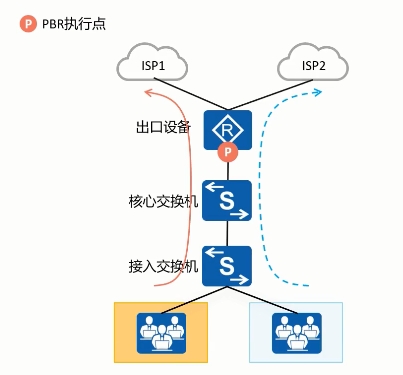

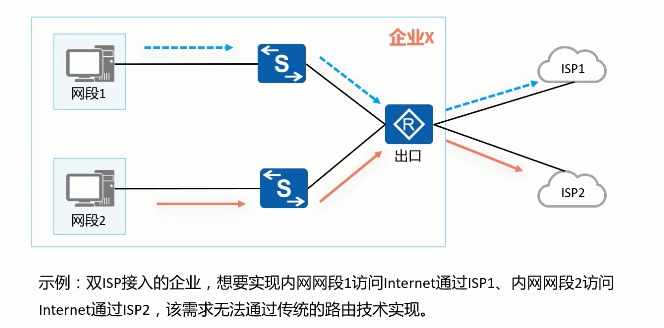

2.6.2.PBR典型应用场景(2)

当企业存在多个网络出口时，若想指定部分网段访问Internet时的网络出口，可以使用PBR:在出口设备的内网接口配置PBR，匹配来自内网的流量，为其指定不同的下一跳公网地址。

2.7.配置介绍

2.7.1.创建PBR

[Huawei] policy-based-route policy-name { deny | permit } node node-id

创建策略路由和策略点，若策略点已创建则进入本地策略路由视图。

2.7.2.设置IP报文的匹配条件

[Huawei-policy-based-route-PBR-10]if-match acl acl-number
[Huawei-policy-based-route-PBR-10]if-match packet-length min-length max-length

缺省情况下，策略路由中未配置匹配条件，可以设置使用ACL匹配IP地址，也可以设置匹配报文长度。

2.7.3.指定PBR中报文的出接口

[Huawei-policy-based-route-PBR-10] apply output-interface interface-type interface-number

缺省情况下，策略路由中未配置报文出接口。配置成功后，将匹配策略点的报文从指定出接口发送出去。
报文的出接口不能为以太接口等广播型接口。

2.7.4.设置PBR中报文的下一跳

[Huawei-policy-based-route-PBR-10] apply ip-address next-hop ip-address1 [ip-address2]

用户可以指定报文的下一跳。当该策略点未配置出接口时，匹配策略点的报文被发往指定的下一跳。

2.7.5.全局PBR调用

[Huawei] ip local policy-based-route Policy-name

2.7.6.接口PBR调用

[Huawei-GigabitEthernet0/0/0] ip policy-based-route Policy-name

2.8.配置案例(3)

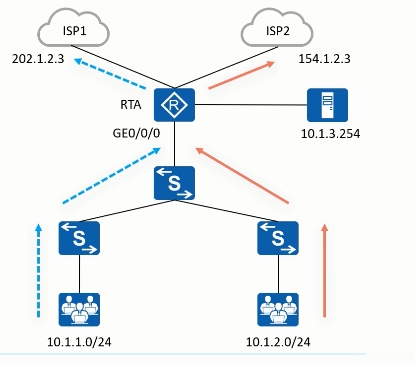

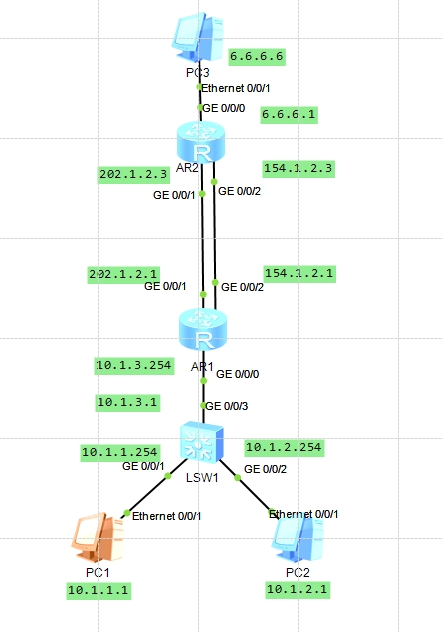

2.8.1.需求

需求:

• 内网存在两个网段，网段1:10.1.1.0/24，网段2:10.1.2.0/24，在RTA的GE0/0/0接口部署PBR，实现网段1访问Internet通过ISP1、网段2访问Internet通过ISP2。
• RTA上旁挂了一台服务器，要求在RTA上部署的策略路由不影响内网用户访问该服务器。

2.8.2.实现步骤

1.配置ACL 3000，其中rule1 deny网段1访问服务器的流量，rule2匹配网段1访问Internet的流量。

[RTA] acl number 3000
[RTA-acl-adv-3000] rule 1 deny ip source 10.1.1.0 0.0.0.255 destination10.1.3.254 0
[RTA-acl-adv-3000] rule 2 permit ip source 10.1.1.0 0.0.0.255 destination
0.0.0.00

2.配置ACL 3001，其中rule1 deny网段2访问服务器的流量，rule2匹配网段2访问Internet的流量。

[RTA] acl number 3001
[RTA-acl-adv-3001] rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.3.254 0
[RTA-acl-adv-3001] rule 2 permit ip source 10.1.2.0 0.0.0.255 destination
0.0.0.00

3.创建PBR hcip，创建节点10，调用ACL 3000，指定其转发下一跳为202.1.2.3

[RTA] policy-based-route hcip permit node 10
[RTA-policy-based-route-hcip-10] if-match acl 3000
[RTA-policy-based-route-hcip-10] apply ip-address next-hop 202.1.2.3

4.创建PBR hcip节点20，调用ACL 3001，指向其转发下一跳为154.1.2.3

[RTA] policy-based-route hcip permit node 20
[RTA-policy-based-route-hcip-20]if-match acl 3001
[RTA-policy-based-route-hcip-20] apply ip-address next-hop 154.1.2.3

5.在GEO/0/0接口调用PBR hcip

[RTAJinterface GigabitEthernet 0/0/0
[RTA-GigabitEthernet0/0/0] ip policy-based-route hcip

二、MQC

1.MQC介绍

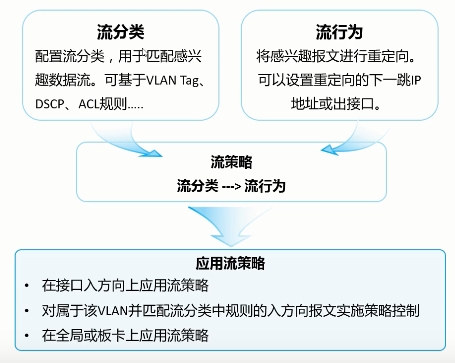

• MQC ( Modular QoS Command-Line Interface，模块化QoS命令行)是指通过将具有某类共同特征的数据流划分为一类，并为同一类数据流提供相同的服务，也可以对不同类的数据流提供不同的服务。
• MQC包含三个要素:流分类(traffic classifier)、流行为( traffic behavior )和流策略(traffic policy)。
• MQC的流行为支持重定向报文，因此可以使用MQC实现IP单播策略路由。

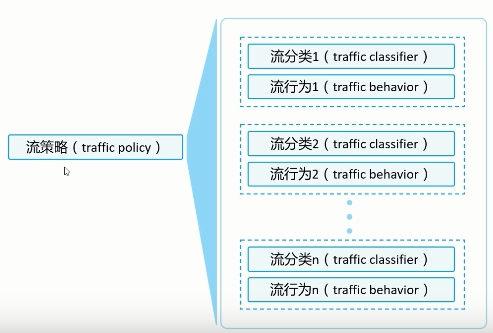

• 流策略:将流分类和流行为绑定，对分类后的报文执行对应流行为中定义的动作。
• 一个流策略可以绑定多个流分类和流行为。

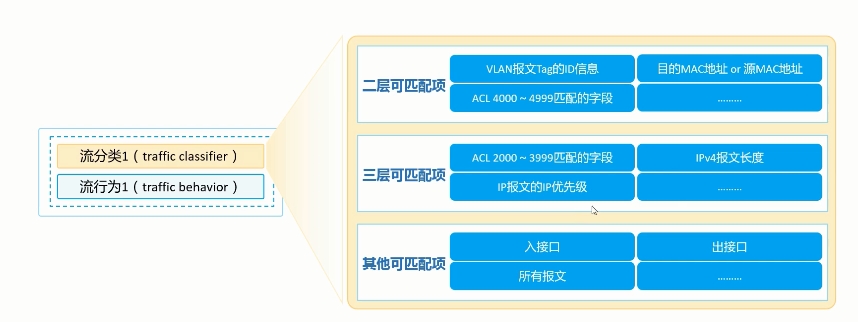

2.MQC-流分类

流分类:定义一组流量匹配规则，以对报文进行分类。流分类支持的匹配项如下所示。

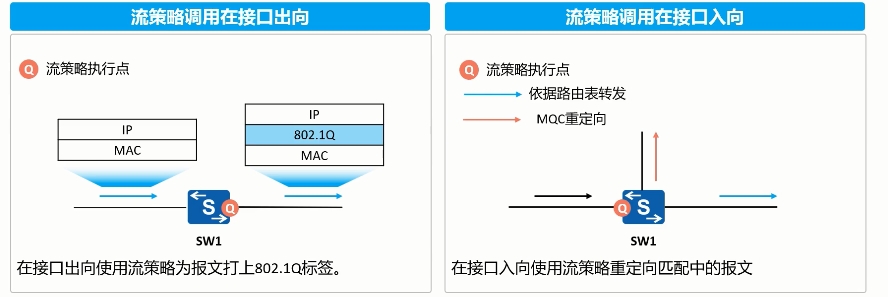

3.MQC-流策略

• 流策略:流策略支持在接口上调用。
• 流策略存在方向(inbound、outbound)的概念，策略中的流行为匹配入、出方向的报文，对匹配中的报文执行相应的流动作。

4.配置介绍

4.1.创建流分类

[Huawei] traffic classifier classifier-name [ operator { and | or } ]

缺省情况下，流分类中各规则之间的关系为“或”(or)。流分类中的匹配规则配置可查阅产品手册。

4.2.创建流行为

[Huawei] traffic behavior behavior-name

根据实际情况定义流行为中的动作，只要各动作不冲突，都可以在同一流行为中配置。流行为具体配置可查阅产品手册。

4.3.创建流策略，并绑定流分类与流行为

[Huawei] traffic policy policy-name
[Huawei-trafficpolicy-policyname) classifier classifier-name behavior behavior-name

5.使用MQC实现策略路由

RTA的配置如下:

1.配置ACL3000、3001分别匹配网段1、网段2访问Internet的流量。

[RTA] acl number 3000
[RTA-acl-adv-3000] rule 2 permit ip source 10.1.1.0 0.0.0.255 destination 0.0.0.0 0
[RTA] acl number 3001
[RTA-acl-adv-3001] rule 2 permit ip source 10.1.2.0 0.0.0.255 destination 0.0.0.0 0

2.创建流分类1、2分别匹配ACL3000、ACL3001。

[RTA] traffic classifier test1
[RTA-classifier-1]if-match acl 3000
[RTA]traffic classifier test2
[RTA-classifier-2]if-match acl 3001

3.创建流行为1、2分别执行将报文重定向到202.1.2.3、154.1.2.3的动作。

[RTA] traffic behavior test1
[RTA-behavior-1]redirect ip-nexthop 202.1.2.3
[RTA] traffic behavior test2
[RTA-behavior-2]redirect ip-nexthop 154.1.2.3

4.创建流策略Redirect，将流分类1、2与流行为1、2一一绑定。

[RTA] traffic policy test
[RTA-trafficpolicy-Redirect] classifier test1 behavior test1
[RTA-trafficpolicy-Redirect] classifier test2 behavior test2

5.在GE0/0/0接口入方向调用流策略Redirect

[RTA] interface GigabitEthernet 0/0/0
[RTA-GigabitEthernet0/0/0] traffic-policy test inbound

三、流量过滤

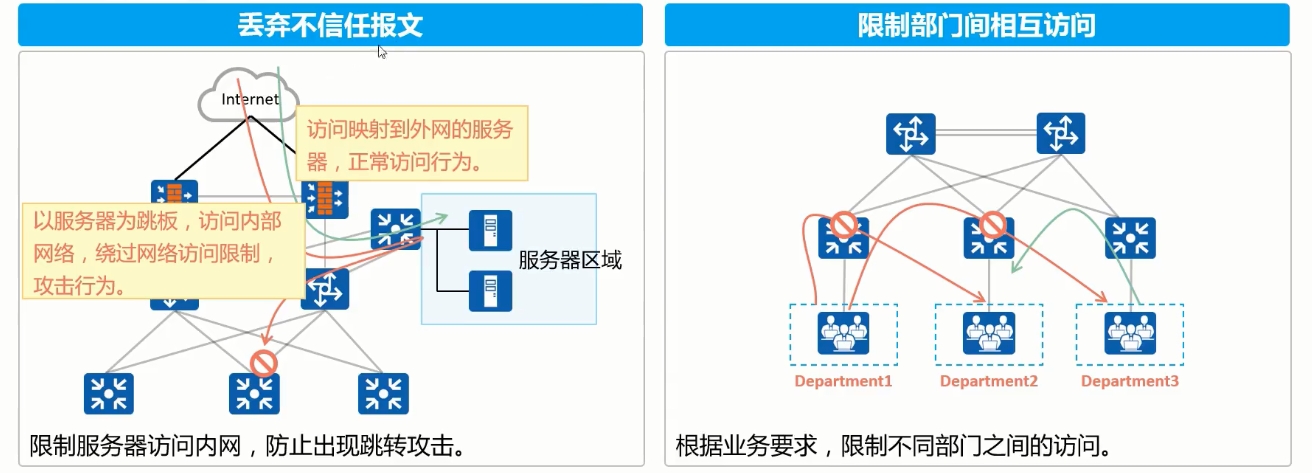

1.需求背景

为提高网络安全性，管理人员需要控制进入网络的流量，将不信任的报文丢弃在网络边界。所谓的不信任报文
是指对用户来说存在安全隐患或者不愿意接收的报文。同时保证数据访问安全性，企业网络中经常会要求一些
部门之间不能相互访问。

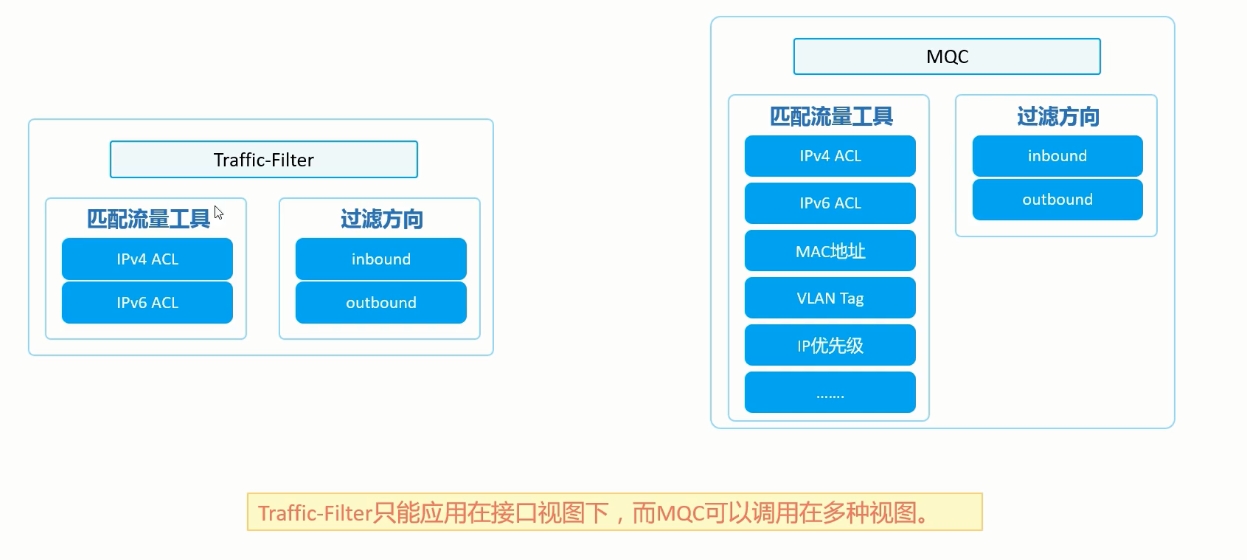

2.流量过滤工具

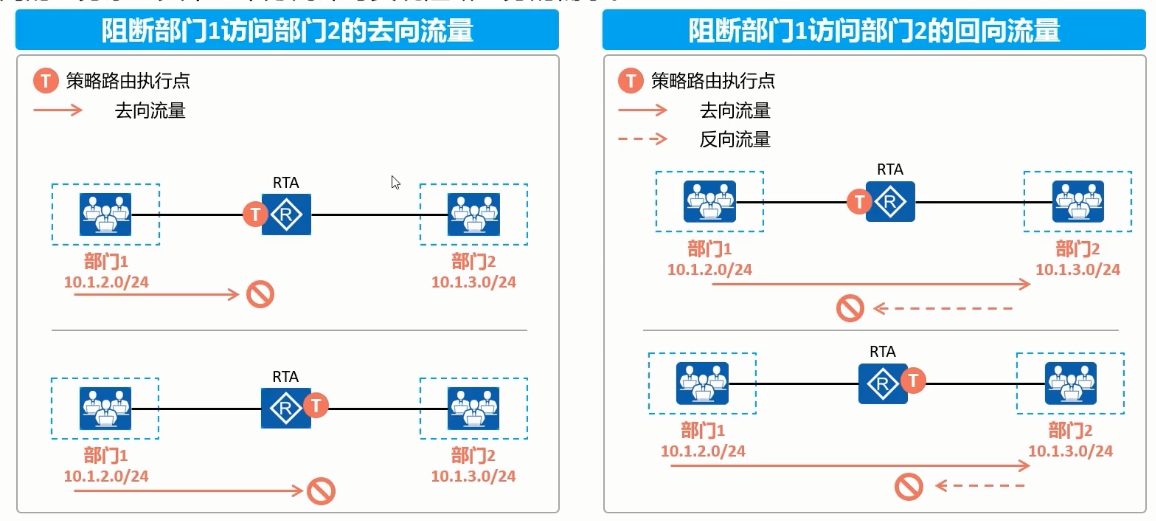

3.Traffic-Filter部署位置

使用Traffic-Filter过滤流量可以灵活地选择部署位置，在流量进入设备或者离开设备的接口上执行过滤动作，双
向访问的业务禁止其中一个方向即可实现阻断业务的需求。

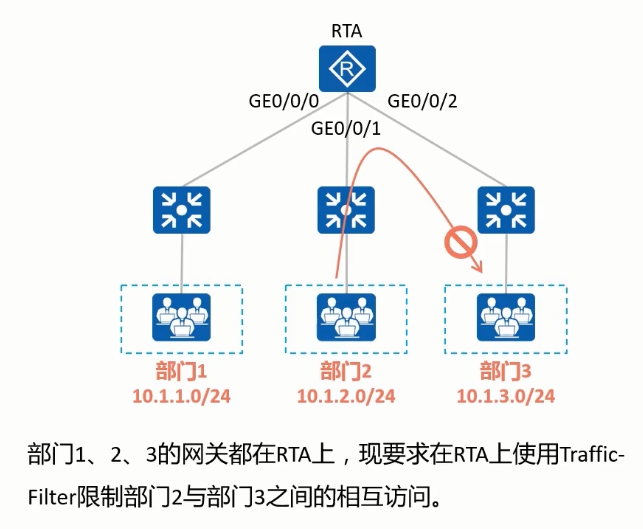

4.使用Traffic-Filter过滤流量

RTA的配置如下:

1.配置ACL拒绝部门2访问部门3，并放通其余所有流量。

[RTA] acl number 3000
[RTA-acl-adv-3000] rule 1 deny ip source 10.1.2.0 0.0.0.255 destination
10.1.3.0 0.0.0.255
[RTA-acl-adv-3000] rule 2 permit ip

2.在GE0/0/2接口调用Traffic-Filter

[RTA] interface GigabitEthernet 0/0/2
[RTA-GigabitEthernet0/0/2] traffic-filter outbound acl 3000

5.使用MQC过滤流量

RTA的配置如下:

1.配置ACL匹配部门2访问部门3的流量

[RTA] acl number 3000
[RTA-acl-adv-3000] rule 1 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.3.0 0.0.0.255

2.创建流分类2_3、流行为2_3

[RTA] traffic classifier 2_3
[RTA-classifier-2_3]if-match acl 3000
[RTA] traffic behavior 2_3
[RTA-behavior-2_3] deny

为匹配ACL规则的报文指定报文过滤动作时，如果此ACL中的rule规则配置为permit，则设备对此报文采取的动作由流行为中配置的deny或permit决定;如果此ACL中的rule规则配置为deny，则无论流行为中配置了deny或permit，此报文都被丢弃。

3.创建流策略，绑定流分类2_3与流行为2_3

[RTA] traffic policy 2_3
[RTA-trafficpolicy-2_3] classifier 2_3 behavior 2_3

4.在接口GE0/0/1入向调用流策略2_3

[RTA] interface GigabitEthernet 0/0/1
[RTA-GigabitEthernet0/0/1] traffic-policy 2_3 inbound
