一文让你轻松理解WLAN-Bluetooth-WWAN共存机制连载5：蓝牙-WLAN共存

6.10 助听器音频流传输（ASHA）

助听器设备可通过蓝牙低能耗（BLE）使用面向连接的L2CAP信道（CoC）。CoC采用包含多个音频数据包的弹性缓冲区来维持音频的稳定传输，即使在存在数据包丢失的情况下。该缓冲区以增加延迟为代价，为助听器设备提供音频质量保障。

6.10.1 识别ASHA链路

蓝牙固件将基于LE连接命令中非零的CE（连接事件）值以及启用此检测的NVM（非易失性存储器）标志来识别ASHA链路。此功能基于以下假设：Android协议栈仅会为ASHA填充非零CE值（另一种方案是通过厂商特定的HCI命令明确指示）。蓝牙固件将通过蓝牙连接状态GPM（通用参数管理）将此信息传递给共存固件。

6.10.2 ASHA链路的蓝牙调度（共存偏好）

控制ASHA链路调度的部分参数如下：

根据规范，链路之间应至少间隔1个CE（连接事件）长度。共存系统更倾向于蓝牙控制器以180度相位偏移的方式将ASHA链路——左（L）链路与右（R）链路——背靠背调度。例如，若L和R的独立间隔均为20ms，则蓝牙控制器可先调度L链路10ms，接着调度R链路10ms，依此类推（L与R调度之间需保留CE长度）。此方式将便于WLAN采用自由运行（FREE RUN）策略，该策略传统上适用于此类流量且具有鲁棒性。

6.10.3 调度偏移量

蓝牙按每条链路传递ASHA的调度偏移量。若仅存在一条ASHA链路，调度偏移量始终为0。共存系统需根据以下内容进行解读：

• 单条链路：蓝牙ASHA连接间隔为20ms（共存系统不应假设此20ms，而应从GPM的“interval”参数中读取）。
• 双链路：若两条ASHA链路均处于活动状态，蓝牙将按如下方式传递每条链路的调度偏移量：

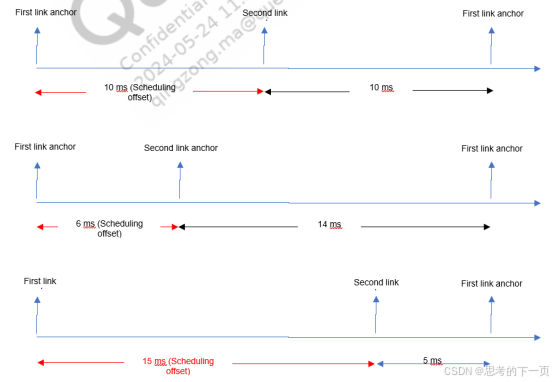

上述三种情况通过以下示意图说明。

共存系统将蓝牙提供的调度偏移量解释为与180度相位偏移的“偏移值”，即从调度偏移量中推导出绝对偏移值。例如：

• 若调度偏移量为6ms，则偏移值为4ms（10ms – 6ms）；
• 若调度偏移量为15ms，则偏移值为5ms（15ms – 10ms）。

一般而言，偏移值 = |间隔 – 调度偏移量|。

6.10.4 ASHA的运行模式

ASHA的共存系统运行模式如下：

• 偏移值处于近阈值范围内：共存系统在此场景下采用自由运行（FREE RUN）策略。
• 偏移值超出远阈值范围：共存系统在此场景下采用PS-POLL（STA）/CTS2S（P2PGO、SAP）策略。
• 偏移值介于远阈值与近阈值之间：需考虑以下两种情况：

6.11 WLAN对蓝牙高通高速模式（QHS）的共存支持

QHS（Qualcomm High Speed）即高通高速模式。传统蓝牙支持1、2、3Mbps数据速率，而高通的专有高速模式可支持最高6Mbps速率。

6.11.1 QHS eSCO

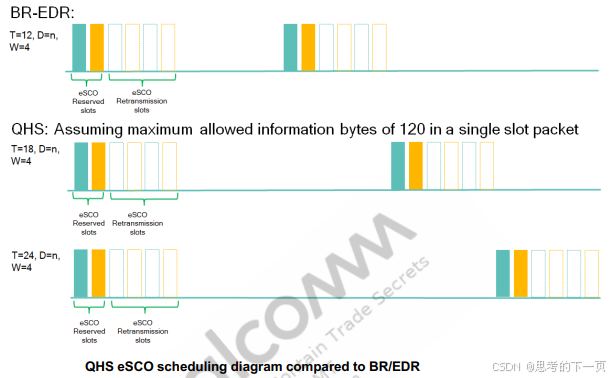

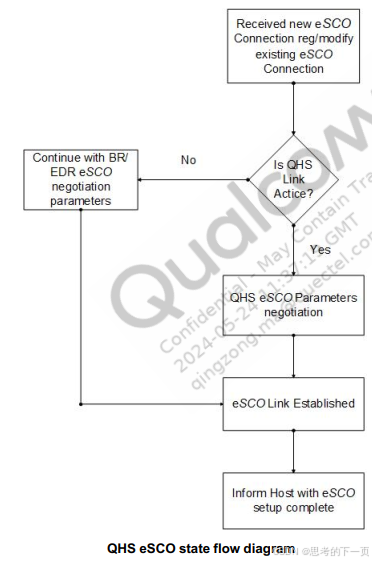

eSCO利用QHS带宽，通过将更多数据打包到单个时隙数据包中以实现最大延迟。 仅当被测设备（DUT）和参考设备（RD）支持QHS时可行。eSCO协商参数取决于链路使用的物理层（BR-EDR、LEHS）。设备需能检测活动中的QHS模式，并通过eSCO参数协商以利用QHS带宽。QHS模式不得影响LMP状态机，且需适配现有LMP eSCO序列状态机。蓝牙固件应能在不影响现有链路的情况下，重新协商BR/EDR eSCO参数。

6.11.2 共存设计

• 对2x2的eSCO使用CTS2S/PS-POLL（若接收关键）。
• 调整最大聚合限制以实现最大吞吐量。
• A2DP阈值调优。

6.12 鲁棒语音协议（RVP）共存

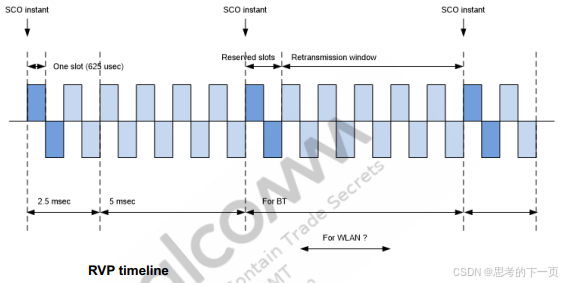

可扩展语音编解码器（Scalable Speech Codec）是高通专有编解码器（比特率低于32kbps），使用该编解码器的新协议称为RVP（鲁棒语音协议）。传统eSCO时间线包含蓝牙与WLAN交替使用的专用时段。

共存策略如下：

• 保留前两个时隙对供蓝牙使用。
• 保留最后两个时隙对供WLAN使用。
• 中间两个时隙对默认供蓝牙使用，但可根据需要分配给WLAN。
• 共存策略与eSCO类似：
  • 采用“自由运行（Free Run）”策略，必要时切换为“PS-POLL”或“CTS2S”。
  • 基于链路条件的动态优先级控制中间时隙的使用。

6.13 WCN685x上的蓝牙低功耗（LE）特性

蓝牙技术联盟（Bluetooth SIG）从核心规范5.2开始为低功耗（LE）引入了等时通道（isochronous channel）和功率控制（power control）作为新特性。高通WCN685x芯片组支持这些新功能。

6.13.1 LE等时通道

LE等时通道功能主要用于支持下一代蓝牙音频（LE Audio）。它允许向一个或多个设备传输时间绑定的数据，以实现时间同步处理。该功能可通过连接方式使用，或以无连接方式广播至不限数量的设备。

6.13.1.1 能力与优势

时间绑定的数据与同步处理

蓝牙LE等时通道功能是一种通过蓝牙LE在设备间传输时间绑定数据的新方式。它提供了一种机制，确保多个接收设备从同一源接收数据时能同步呈现。数据具有时间限定的有效期，过期后将被丢弃。未传输的过期数据将被清除，这意味着接收设备仅接收符合时效性和可接受延迟规则的有效数据。

新的音频应用场景：

• 通过蓝牙LE实现等时数据传输，支持更低峰值功耗要求及广播音频。
• 向不同设备发送独立音频流（例如耳塞）。
• 向范围内的所有接收器广播多个音频流（例如5.1环绕声）。

6.13.2 连接式等时流（CIS）

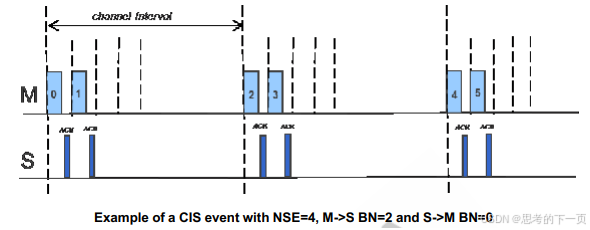

连接式等时流（Connected Isochronous Stream, CIS）是主设备与特定从设备之间的点对点逻辑传输。它依赖ACL-C（异步连接逻辑传输）进行流建立、终止和信道映射更新。数据流可为单向或双向，具体取决于用例。重传基于ACK/NAK机制，加密认证使用与关联ACL相同的密钥。传输或接收方向使用39位有效载荷计数器。支持每个事件传输多个有效载荷（突发传输），有效载荷刷新限制重传次数。CIS具有唯一的访问地址，信道选择#2跳频扩展支持子事件。

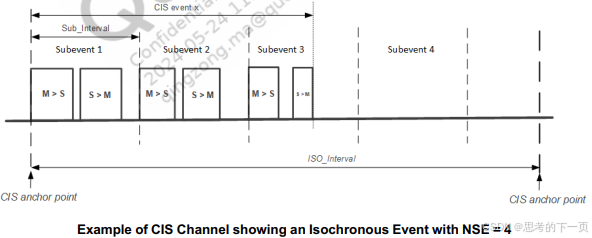

连接式等时流（CIS）的关键属性：

• 子事件数量（NSE）：每个ISO事件中允许的最大子事件数量。

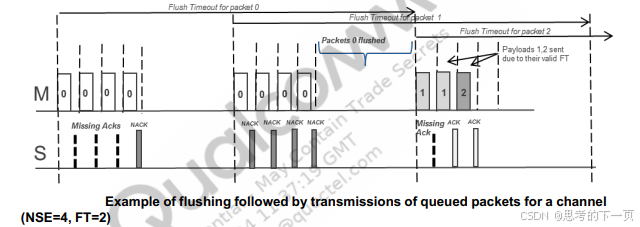

• 刷新超时（FT）：有效载荷在传输和重传后可保留的最大ISO事件数，超过后将被刷新。
• 突发数量（BN）：单个事件中可发送的新PDU数量。
• CIS信道间隔：相邻CIS事件的CIS锚点之间的时间间隔。
• 子事件间隔：CIS中两个连续子事件起始点之间的时间间隔。

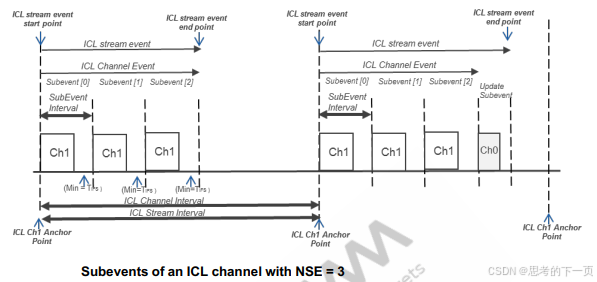

6.13.3 无连接等时（ICL）

无连接等时（Connectionless Isochronous, ICL）是主设备与从设备之间为广播用例设计的点对多点逻辑传输。数据流为单向，不包含ACK/NACK机制。

• 点对多点
• 流参数通过周期性AUX_SYNC_IND的ACAD（辅助控制广播数据）广播，仅支持单向数据流。
• 无条件重传
• 加密与认证——加密密钥源自ACAD中的信息，并由本地主机提供。
• 每个PDU使用39位有效载荷计数器，支持多个有效载荷的突发传输及有效载荷预传输。
• 每条流具有唯一的访问地址。
• 信道选择#2跳频扩展支持子事件。

6.14 蓝牙-WLAN共存接口

• 共存系统通过MCI（模块间通信接口）与蓝牙交互，以发送和接收通用参数管理（GPM）消息。
• 定义了GPM消息用于指示ISO参数。
• ISO共存模块接收来自蓝牙的输入，并推导出与蓝牙活动持续时间对应的蓝牙和WLAN间隔。
• 根据这些间隔的长度，ISO共存模块将从查找表中选择适当的策略。此策略决策需考虑传统共存策略（不包括ISO相关策略）。调度器将使用最终策略以及WLAN和蓝牙间隔来执行策略决策。
