【Word源文档】200MW地区凝汽式火力发电厂电气设计 子课题：电气二次系统设计

在本次的设计中严格遵循发电厂电气部分的设计原则，主要介绍了发电厂电气二次部分设计的基本知识，其中有设计原则、步骤和计算方法等。通过对电气主接线的设计和计算、短路电流的计算、发电机变压器保护配置设计、110kV断路器保护配置设计和中央信号系统图的设计，简要完成了对所给（200MW）地区凝汽式发电厂的电气二次部分的设计。
材料中简单的给出了我们一下信息，对于本电厂要向本地区的各工厂企业供电，还要与220kV系统相连，能够向市区供电，保障市区人民生产和生活用电。还有就是本厂的地理位置优越，并能方便的取得燃料和水资源，最终的目的是确保本地区以及附近的工厂、市区的正常供电，还可以向220kV提供电能。
在设计过程中，我综合考虑了经济性、可靠性、和可以发展性等多方面因素，在确保可靠性的前提下，力争经济性。设计说明书中所采用的术语、符号也都完全遵循了现行电力工业标准中规定的术语符号。

关键词 发电厂，变压器，凝汽式，电力工业

1. 原始资料

1）某地区根据电力系统的发展规划，拟在该地区新建一座装机容量为200MW的凝汽式火力发电厂，发电厂安装2台50MW机组，1台100MW机组，发电机端电压为10.5kV,电厂建成后以10kV电压供给本地区负荷，其中有机械厂、钢厂、棉纺厂等，最大负荷48MW,最小负荷为24MW，最大负荷利用小时数为4200小时，全部用电缆供电，每回负荷不等，但平均在4MW左右，送电距离为3~6km，并以110kV电压供给附近的化肥厂和煤矿用电，其最大负荷为58MW, 最小负荷为32MW，最大负荷利用小时数为4500小时，要求剩余功率全部送入220kV系统，负荷中Ⅰ类负荷比例为30%，Ⅱ类负荷为40%，Ⅲ类负荷为30%。
2）计划安装两台50MW的汽轮发电机组，型号为QFQ-50-2，功率因数为0.8，安装顺序为#1、#2机；安装一台100MW的汽轮发电机组，型号为TQN-100-2，功率因数为0.85，安装顺序为#3机；厂用电率为6%，，机组年利用小时T=5800。

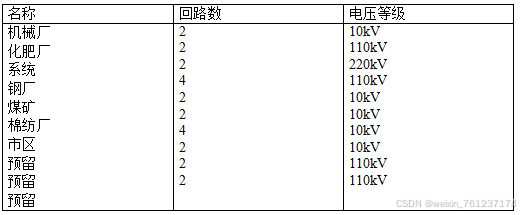

3）按负荷供电可靠性要求及线路传输能力已确定各级电压出现列于下表：

4） 计算短路电流资料：
220KV电压等级与容量为2000MW的电力系统相连，以100MVA为基础数值归算到本厂220kV母线上阻抗为0.048，系统功率因数为0.85
5） 厂址条件：厂址位于江边，水源充足，周围地势平坦，具有铁路与外相连。
6） 气象条件：绝对最高温度400℃；最高月平均温度为260℃；年平均温度为10.70℃；风向以东北风为主

1.3任务要求

毕业设计(论文)的内容和要求(包括技术要求、图表要求以及工作要求等)要求根据该地区的实际情况，设计出电气主接线图，确定主变压器台数、容量和类型，电气设备的选择。还要对发电厂升压变电站保护配置进行设计，发电机、变压器保护控制的原理及保护整定计算，110 kV断路器保护控制系统设计，中央信号系统，并绘制相应的设计图纸

1.4设计分析

1.4.1保护设备分析

二次回路的保护设备用以切除二次回路的短路故障，并作为二次回路检修和调试时断开交直流电源之用，保护设备一般用熔断器，也可采用自动开关。

1.4.2参考文献和设备选择

根据设计任务书的要求，本次设计为200MW地区凝汽式火力发电厂电气二次系统设计，设计以梁志坚《电气接线原理及运行》、范锡普 《发电厂电气部分》、《电力工程设计手册》、黄纯华 《发电厂电气部分课程设计参考资料》、《35-110kV变电所设计规范》、《35-110kV高压配电装置设计规范》、刘宝贵《发电厂变电所电气设备》等参考文献为依据，根据各工厂的负荷数量和性质，以及负荷布局，解决该地区的供电问题，设计内容尽量符合国家有关经济技术政策，所选设备基本为国家推荐的新型产品，技术较先进，运行可靠，经济合理。

1.4.3基本内容分析与概括

基本内容有以下几点：
我收集了一些样本并对原始资料进行如下分析
工程情况：发电厂类型及设计规划容量，单机容量及台数，运行方式，最大负荷利用小时数等。
负荷情况：负荷的性质及其地理位置，输电电压等级，出线回路数及输送容量等。
环境条件：当地的气温，湿度，覆冰，污秽，地质，海拔高度等。
电气主接线的方案比较与确定，包括主变压器选择，各级电压接线方式及分期过度接线等设计。确定主接线的各种运行方式，绘制系统等值网络图，确定短路点。计算短路电流。然后选择主要电气设备，包括母线、断路器、隔离开关、电抗器、互感器、避雷器、绝缘子、导线和电缆，并编出电器设备选择参数汇总表。
发电厂升压变电站保护配置，包括熔断器，隔离开关，电流继电器的保护。配电装置是发电厂和变电所的重要组成部分，它是根据主接线的联结方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成， 用来接受和分配电能的装置。配电装置按电器装设地点不同，可分为屋内和屋外配电装置。
发电机和变压器的保护配置和整定计算。
110KV断路器保护控制系统设计。
绘制工程设计图，包括电气主接线图、发电厂升压变电站保护配置图、中央系统图。并编写设计说明书，包括设计任务书、所采用的原始数据和基本材料、方案选择论证、主要计算方法和结果表。

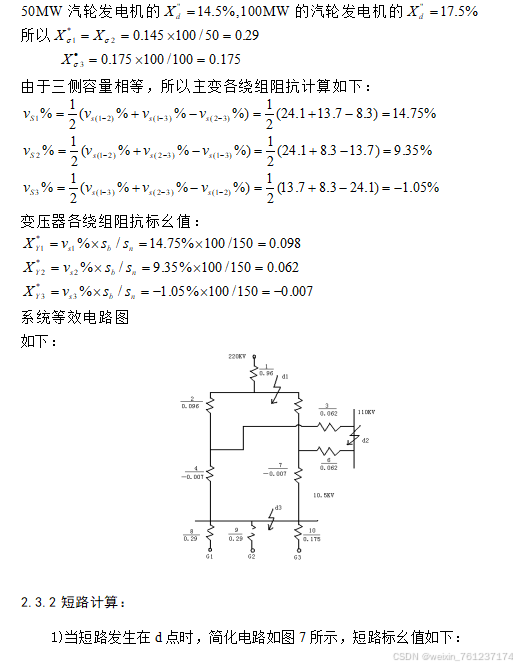

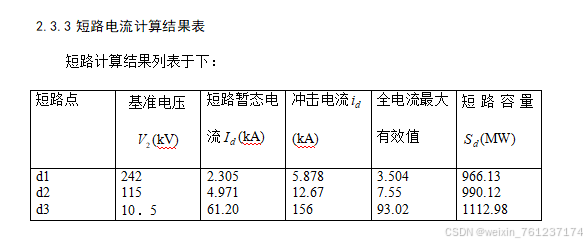

2. 短路计算

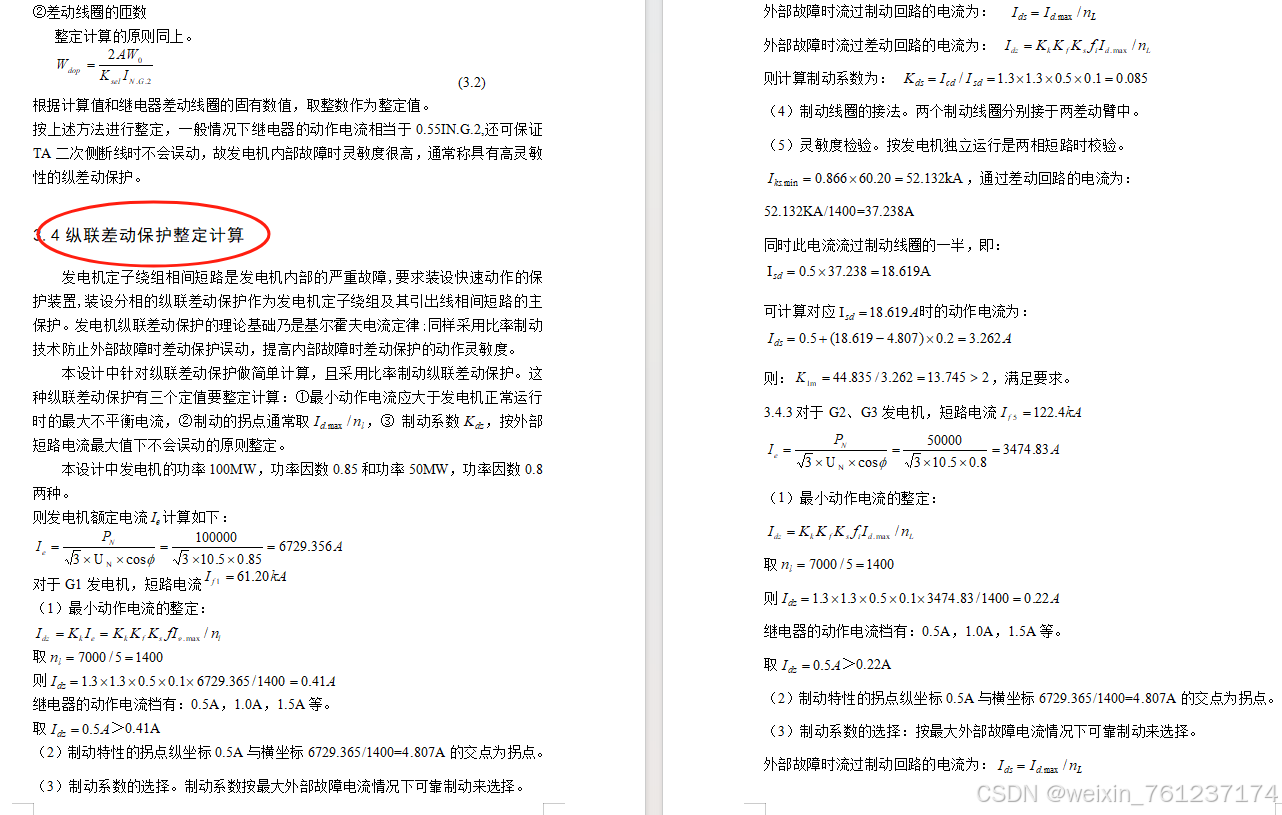

3. 发电机继电器保护配置

3.2 发电机过负荷保护

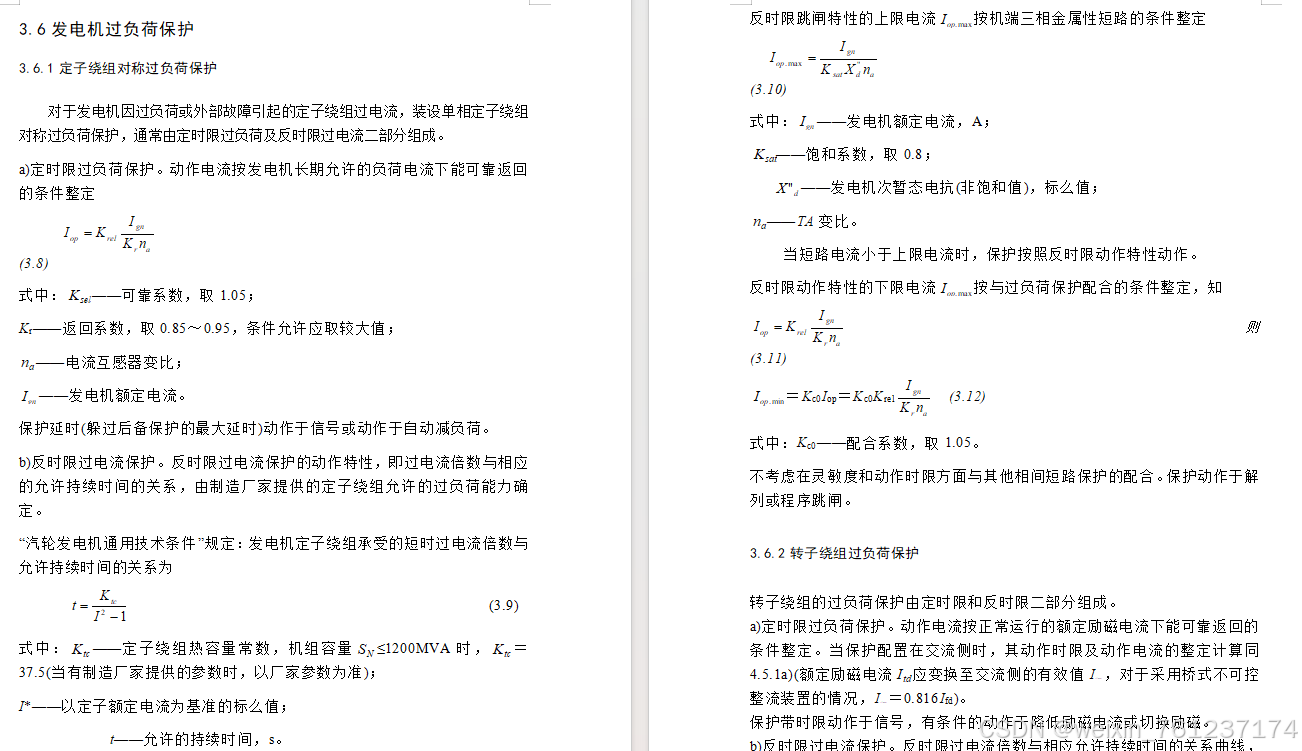

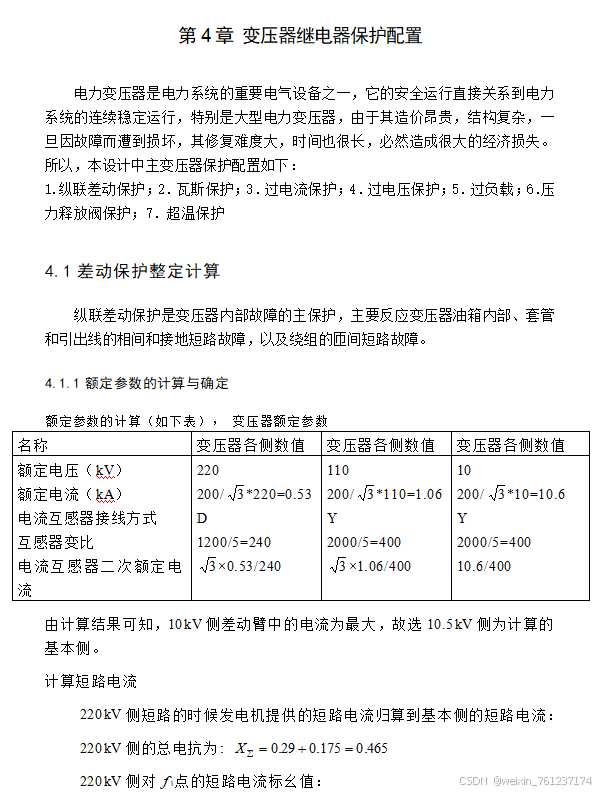

4.变压器继电器保护配置
