DSP28335之ADC采样模块

导读：本期文章主要介绍DSP28335的ADC采样控制外设模块。在电机控制中对电流、电压的采样和处理是重要的环节之一。F28335提供了丰富的AD采样资源，可以有效的获取电压和电流。

需要文中的CCS工程，关注微信公众号：浅谈电机控制，获取。

---

一、F28335的ADC采样模块

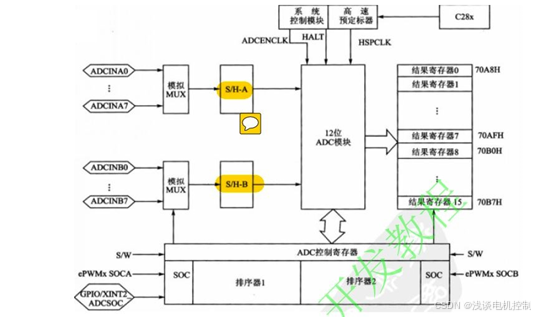

图1 ADC外设模块框图

ADC模块是一个12位逐次逼近(SAR)风格的ADC。ADC由一个核心和一个封装器组成。其核心由模拟电路组成，包括通道选择MUX、采样保持(S/H)电路、逐次逼近电路、电压基准电路和其他模拟支持电路。封装器由配置和控制ADC的数字电路组成。这些电路包括可编程转换逻辑、结果寄存器、模拟电路接口、外设总线接口、后处理电路和其他片上模块接口。

每个ADC模块由一个采样保持(s/h)电路组成。ADC模块被设计为在同一芯片
