TriCore架构学习笔记（一）：架构总览

汽车嵌入式开发中，需要不断地拓宽自己的知识结构，才能更有效地理解Bug的本质，进而想出更好的解决策略。如果大家项目中，使用的是英飞凌系列芯片，熟悉TriCore架构是有必要的，这有助于你理解链接文件和启动代码的一些操作。本文分享一下自己对TriCore架构的一些理解。

1 TriCore架构寄存器

了解TriCore架构，我们首先得知道TriCore架构会用到哪些寄存器，TriCore架构寄存器包括：16个通用的地址寄存器A[0] ~ A[15]，16个通用的数据寄存器D[0]~D[15]，1个PC(Program Counter)寄存器，1个程序状态字寄存器PSW(Program Status Word)，1个上下文信息寄存器PCXI( Previous Context Information register)。除了这些，还有Core Special Function Registers (CSFRs)，这里不一一展开。上述寄存器均是32 Bit寄存器，TriCore架构寄存器如下所示：

通用寄存器中，编号0~7对应的[地址寄存器|数据寄存器]称为低位寄存器（Lower Registers），编号8~15对应的[地址寄存器|数据寄存器]称为高位寄存器（Upper Registers）。
PSW、PCXI不仅记录着程序运行的状态信息，而且与PC寄存器一样，是程序切换过程中，存储(Save)和恢复(Restore)上下文的重要组成部分
A[10]、A[11]、A[15]、D[15]这4个通用寄存器还有特殊功能：

• A[10]：栈指针寄存器Stack Pointer (SP) register

• A[11]：返回地址寄存器Return Address (RA) register

• A[15]：隐式基地址寄存器Implicit Address register

• D[15]：隐式数据寄存器Implicit Data register

A[0]、A[1]、A[8]、A[9]是系统全局寄存器，也就是说在函数调用、中断发生过程中，上下文的Save和Restore不会存储这4个寄存器中的信息。
这里需要着重关注一下A[11]和D[15]寄存器。这两个寄存器对于Bug问题的排查非常有用，为什么这样说呢?因为当程序异常时，D[15]寄存器存储记录TIN(Trap Identification Number)，A[11]记录Trap的入口地址。如果能获取这两个信息，很多问题可被快速定位。注意，如果Bug问题是异步的（Asynchronous），A[11]寄存器最近捕获的地址并不一定是问题发生点的入口地址。

D[15]寄存器很有用，在Tricore架构中，Trap分为8个等级：MMU (Memory Management Unit)、 Internal Protection、 Instruction Error、Context Management、System Bus and Peripherals、Assertion Trap、System Call、Non-Maskable Interrupt (NMI)。通过D[15]记录的TIN号即可确认Trap的Class，因此，可以在Trap程序中，将D[15]和A[11]寄存器的信息存储到NVM中，以便于Bug问题的排查。

2 Tasks和Context

在TriCore架构中，Tasks分为两种: Software Managed Tasks (SMTs) 和 Interrupt Service Routines (ISRs)。ISR 由硬件触发，直接响应中断；SMT任务由OS创建和调度，因此称为User Tasks。

每个Task会关联对应地模式(Mode)：

• User-0 Mode: 用于不访问外设的Tasks，不能由中断操作

• User-1 Mode：用于访问一些不受保护的外设Tasks，比如：定时器（TIM）访问任务，此类型任务可以短时间关中断。

• Supervisor Mode:可访问系统所有寄存器和外设，且可以关闭中断。

一个Tasks执行过程中，会关联多个元素，也就是我们常说的任务上下文（Context）。而这些任务上下文信息是处理器（processor）工作所必须的输入，不然，岂不是“巧妇难为无米之炊”？
任务上下文信息都包括啥呢？任务使用的一些通用寄存器(General Registers)、PC寄存器、程序状态信息寄存器（PSW、PCXI）。Tasks的有效运行和维护由硬件直接操作。

TriCore架构中，Context分为Upper context 和Lower context，Upper context 由硬件自动存储，速度快；Lower context需要手动维护。

1、CSA(Context Save Areas)

上下文存储区(CSA)不知道你是否有留意。在链接文件中，会分配一定大小的CSA区间，如下所示：

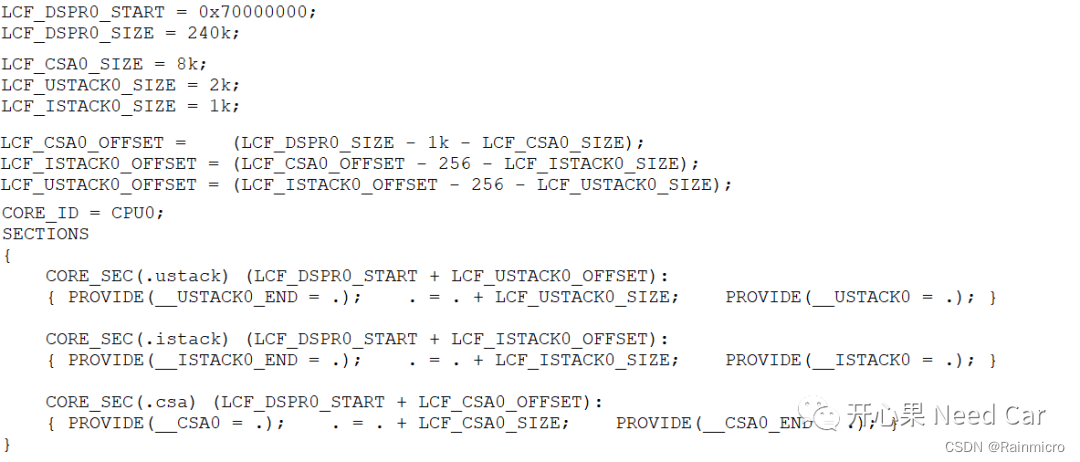

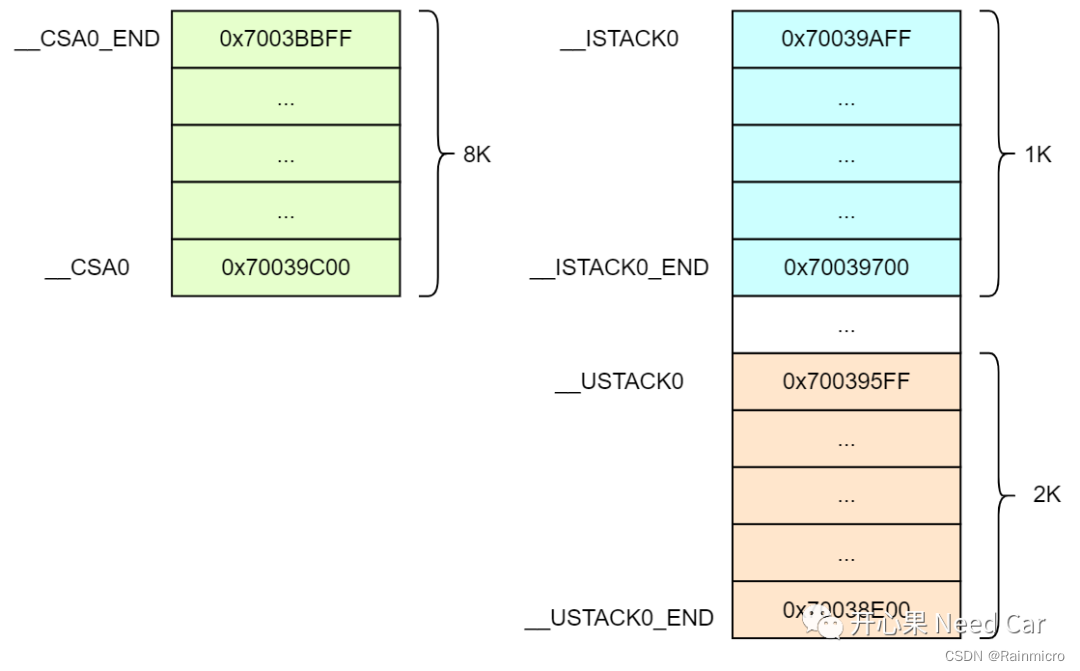

上述3个栈的空间分配如下所示：

如何理解上述的空间分配参数呢？结合tc397，这里做一个分析：

• LCF_DSPR0_START：DSPR0的起始地址，LCF_DSPR0_SIZE：DSPR0的空间大小。这些值的大小不能随便设定，需要根据Datasheet设置，如下所示：

• LCF_CSA0_SIZE：设置CSA0的大小（本例：8k），一般放在DSPR空间；
• LCF_USTACK0_SIZE：设置用户栈大小（本例：2k）；
• LCF_ISTACK1_SIZE：设置中断栈大小（本例：1k）。这三个参数的设置根据项目使用情况预估。

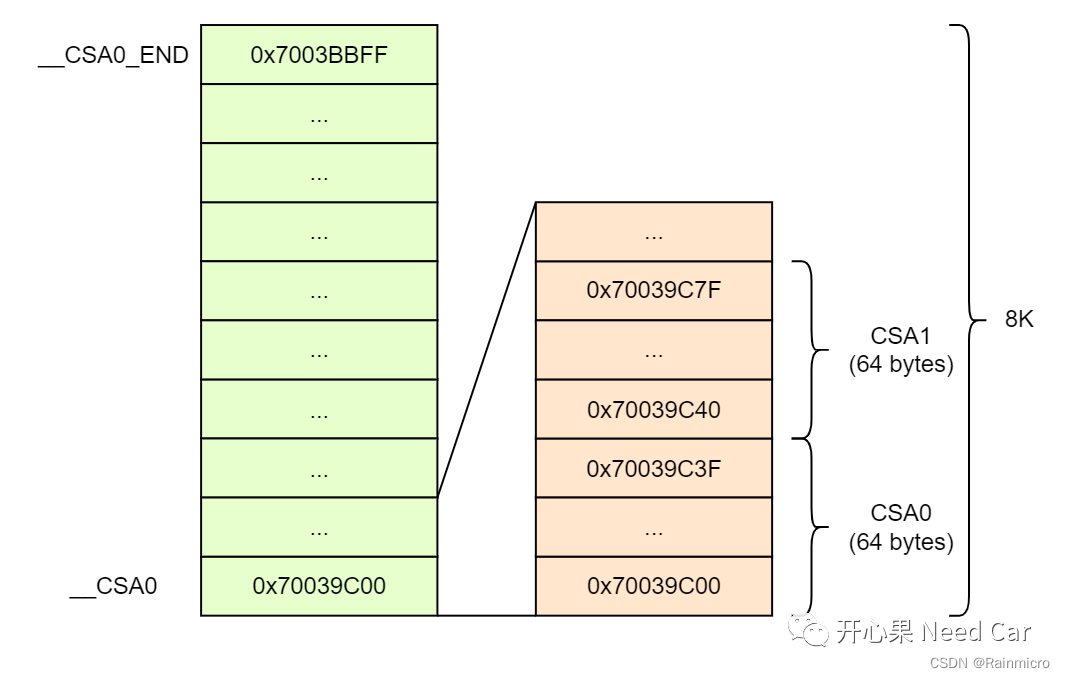

  TriCore架构中，CSA是由固定大小(64 bytes)组成的连续存储空间，64 bytes边界对齐。且每个CSA只能保存upper context 或者lower context。

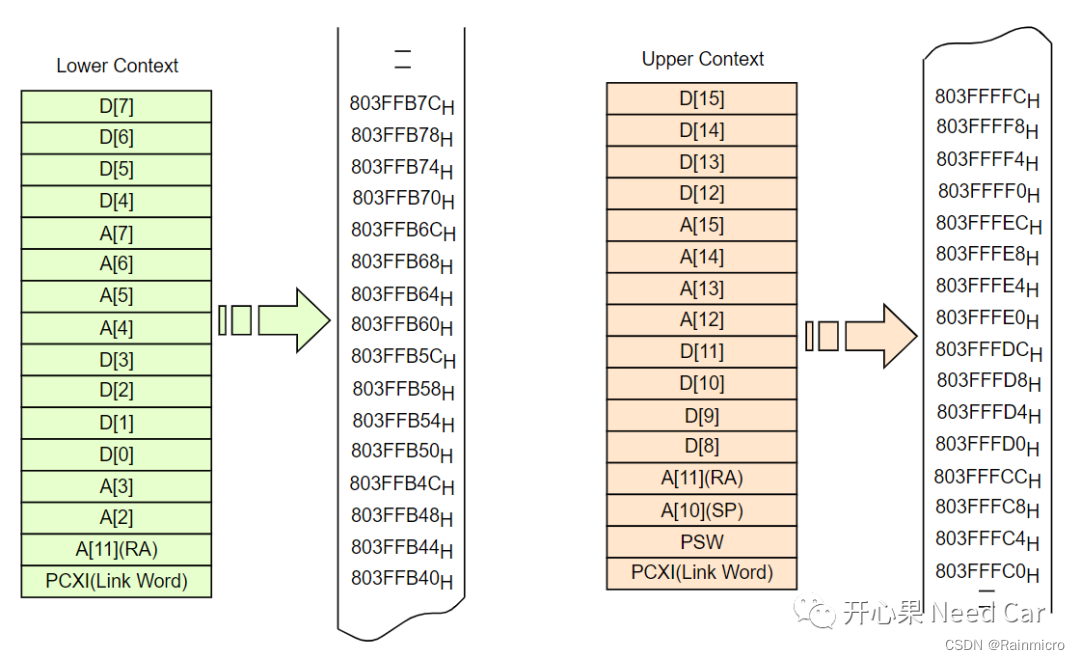

  upper context / lower context是什么？upper context 或者lower context均对应16个32 bit寄存器，所以upper context 或者lower context会占用64 bytes空间，保存的内容就是这16个寄存器存储的内容。upper context /lower context示例如下所示：

  上图示意中，upper context /lower context放到了Cached区间（Segment 8），启动Cached功能，CPU访问数据或者指令的效率更高（DCached/PCached属于high-speed RAM）。对于Cache功能，可以参考前文Aurix:初识Cached和Non-Cached。

2、CSA作用

铺叙了这么多，需要聊一下CSA（Context Save Area），CSA干什么用的呢？程序在执行的过程中，会有Interrupt、Trap、Function Call发生，而这些事件的执行均需要保存对应的upper context 或者lower context，以便于知道程序应从哪里返回，以及返回时对应的上下文信息等。
示例：Function_A()在执行的过程中需要调用Function_B()。

1. t0时刻，Function_A()调用Function_B()之前需要将对应的upper context 或者lower context信息存储（Save）到CSA中；

2. t1时刻，开始执行Function_B()；

3. t2时刻，返回Function_A()之前，需要将CSA中的信息恢复（Restore）；

4. t3时刻，返回Function_A()继续执行。

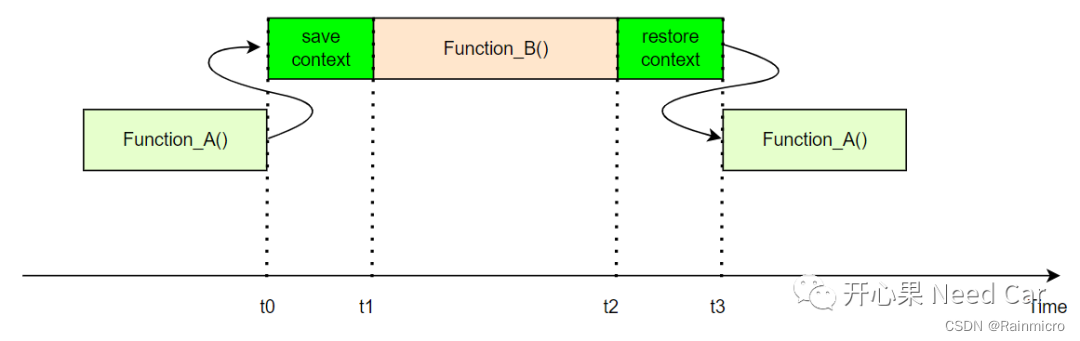

上述流程如下所示：

注意：

当Interrupt、Trap、Function Call发生时，upper context自动保存;

每个CSA实体16 Word对齐（64 byte）。

参考资料

Infineon-AURIX_TC3xx_Part1-UserManual-v01_00-EN.pdf
