原子学习笔记6——使用tslib库

一、tslib介绍

tslib 是专门为触摸屏设备所开发的 Linux 应用层函数库，并且是开源。
tslib 为触摸屏驱动和应用层之间的适配层，它把应用程序中读取触摸屏 struct input_event 类型数据（这是输入设备上报给应用层的原始数据）并进行解析的操作过程进行了封装，向使用者提供了封装好的 API 接口。

二、tslib 移植

首先进入到 tslib 的 git 仓库下载源码tslib下载地址

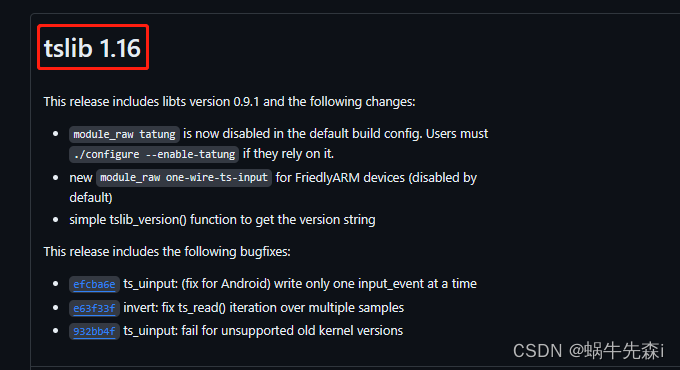

下载 1.16 版本的 tslib，往下翻找到 1.16 版本的下载链接：

点击红框字样进入下载页面：

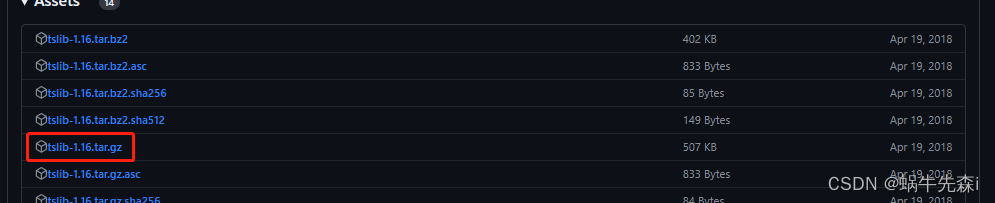

下载 tar.gz 格式的压缩包文件，点击文字即可下载。

三、编译 tslib 源码

解压tslib-1.16.tar.gz 源码包

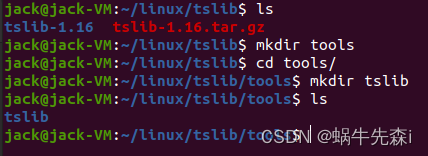

解压之后会生成 tslib-1.16 目录，tslib包目录下创建一个 tools 目录，然后在 tools 目录下创建 tslib 目录，等会编译 tslib 库的时候将安装目录指定到这里，如下所示：

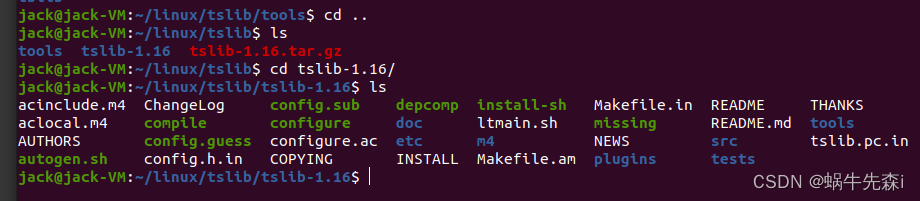

进入到 tslib-1.16 目录，准备进行编译 tslib 源码：

首先在配置工程之前，先对交叉编译工具的环境进行设置

source /opt/fsl-imx-x11/4.1.15-2.1.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

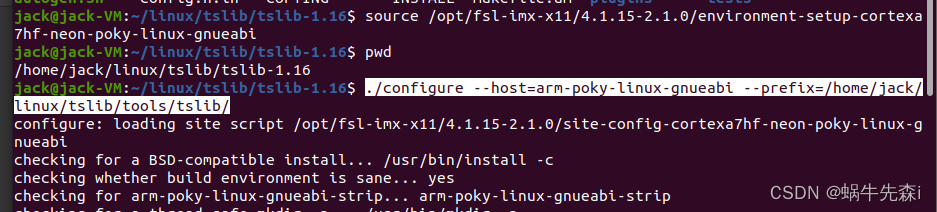

执行下面这条命令对 tslib 源码工程进行配置：

./configure --host=arm-poky-linux-gnueabi --prefix=/home/jack/linux/tslib/tools/tslib/

–host 选项用于指定交叉编译得到的库文件是运行在哪个平台，通常将–host 设置为交叉编译器名称的前缀，譬如 arm-pokylinux-gnueabi-gcc 前缀就是 arm-poky-linux-gnueabi；–prefix 选项则用于指定库文件的安装路径，后面写自己设置的路径

接着执行

make
make install

至此交叉编译完成，可以在安装目录下看到生成的文件夹。
移植的最后一步就是把 tslib 安装目录下的库文件、etc 下的配置文件以及编译得到的测试工具拷贝到开发板 Linux 系统目录下，由于开发板出厂系统中已经移植了 tslib 库，所以我们这里就不用拷贝了。如果是自己做的根文件系统并没有移植 tslib，那么就需要把这些库、可执行文件以及配置文件拷贝到根文件系统中，大致步骤如下：

• 将安装目录 bin/目录下的所有可执行文件拷贝到开发板/usr/bin 目录下；
• 将安装目录 etc/目录下的配置文件 ts.conf 拷贝到开发板/etc 目录下；
• 将安装目录 lib/目录下的所有库文件拷贝到开发板/usr/lib 目录下。

四、基于tslib写单点触摸屏应用程序

使用 tslib 提供的 API 接口来编写触摸屏应用程序，使用 tslib 库函数需要在我们的应用程序中包含 tslib 的头文件 tslib.h。

#include <stdio.h>
#include <stdlib.h>
#include <tslib.h> //包含 tslib.h 头文件
int main(int argc, char *argv[])
{
    struct tsdev *ts = NULL;
    struct ts_sample samp;
    int pressure = 0;//用于保存上一次的按压力,初始为 0,表示松开
    // /* 打开并配置触摸屏设备
    ts = ts_setup(NULL, 0);
    if (NULL == ts) {
        fprintf(stderr, "ts_setup error");
        exit(EXIT_FAILURE);
    }
    // /* 读数据
    for ( ; ; ) {
        if (0 > ts_read(ts, &samp, 1)) {
            fprintf(stderr, "ts_read error");
            ts_close(ts);
            exit(EXIT_FAILURE);
        }
        if (samp.pressure) {//按压力>0
            if (pressure) //若上一次的按压力>0
                printf("移动(%d, %d)\n", samp.x, samp.y);
            else
                printf("按下(%d, %d)\n", samp.x, samp.y);
        }
        else
            printf("松开\n");//打印坐标
        pressure = samp.pressure;
    }
    ts_close(ts);
    exit(EXIT_SUCCESS);
}

可以看出上述步骤：

• 打开触摸屏设备：struct tsdev *ts_setup(const char *dev_name, int nonblock)，参数 dev_name 指定触摸屏的设备节点，参数 nonblock 表示是否以非阻塞方式打开触摸屏设备。
• 配置触摸屏设备：int ts_config(struct tsdev *ts)，解析 ts.conf 文件中的配置信息，加载相应的插件。
• 读取触摸屏数据：int ts_read(struct tsdev *ts, struct ts_sample *samp, int nr)，ts_read 用于读取单点触摸数据
  代码中ts_setup函数的dev_name参数为null，函数内部会读取TSLIB_TSDEVICE 环境变量，获取该环境变量的内容以得知触摸屏的设备节点。

  ts_read()函数的 samp 参数是一个 struct ts_sample *类型的指针，指向一个 struct ts_sample 对象，struct ts_sample 数据结构描述了触摸点的信息。
  编译应用程序：

${CC} -I /home/jack/linux/tslib/tools/tslib/include -L /home/jack/linux/tslib/tools/tslib/lib -lts -o ts_single_touch tslib_touch.c

-I 指定tslib库的头文件路径
-L 指定tslib库路径
-l 指定链接库，也就是 libts.so 库文件

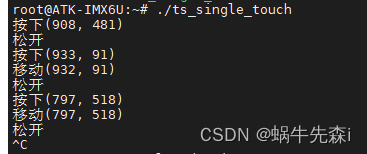

结果如下：

五、基于tslib写多点触摸屏应用程序

使用 ts_read_mt()函数读取多点触摸数据

#include <stdio.h>
#include <stdlib.h>
#include <sys/ioctl.h>
#include <linux/input.h>
#include <tslib.h>
int main(int argc, char *argv[])
{
    struct tsdev *ts = NULL;
    struct ts_sample_mt *mt_ptr = NULL;
    struct input_absinfo slot;
    int max_slots;
    unsigned int pressure[12] = {0}; //用于保存每一个触摸点上一次的按压力,初始为 0,表示松开
    int i;
    /* 打开并配置触摸屏设备 */
    ts = ts_setup(NULL, 0);
    if (NULL == ts) {
        fprintf(stderr, "ts_setup error");
        exit(EXIT_FAILURE);
    }
    /* 获取触摸屏支持的最大触摸点数 */
    if (0 > ioctl(ts_fd(ts), EVIOCGABS(ABS_MT_SLOT), &slot)) {
        perror("ioctl error");
        ts_close(ts);
        exit(EXIT_FAILURE);
    }
    max_slots = slot.maximum + 1 - slot.minimum;
    printf("max_slots: %d\n", max_slots);
    /* 内存分配 */
    mt_ptr = calloc(max_slots, sizeof(struct ts_sample_mt));
    /* 读数据 */
    for ( ; ; ) {
        if (0 > ts_read_mt(ts, &mt_ptr, max_slots, 1)) {
            perror("ts_read_mt error");
            ts_close(ts);
            free(mt_ptr);
            exit(EXIT_FAILURE);
        }
        for (i = 0; i < max_slots; i++) {
            if (mt_ptr[i].valid) {//有效表示有更新!
                if (mt_ptr[i].pressure) { //如果按压力>0
                    if (pressure[mt_ptr[i].slot])//如果上一次的按压力>0
                        printf("slot<%d>, 移动(%d, %d)\n", mt_ptr[i].slot, mt_ptr[i].x, mt_ptr[i].y);
                    else
                        printf("slot<%d>, 按下(%d, %d)\n", mt_ptr[i].slot, mt_ptr[i].x, mt_ptr[i].y);
                }
                else
                    printf("slot<%d>, 松开\n", mt_ptr[i].slot);
                pressure[mt_ptr[i].slot] = mt_ptr[i].pressure;
            }
        }
    }
    /* 关闭设备、释放内存、退出 */
    ts_close(ts);
    free(mt_ptr);
    exit(EXIT_SUCCESS);
}

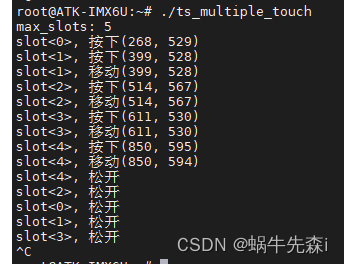

结果如下：
