三菱模拟量NZ2GN2S-60AD4模块使用方法

一、设备简介

         硬件：R08EN、RJ71GN11-T2、NZ2GN2S-60AD4、LR-TB5000CL；

         软件：GX Works3；

二、硬件系统构成

三、NZ2GN2S-60AD4模块添加

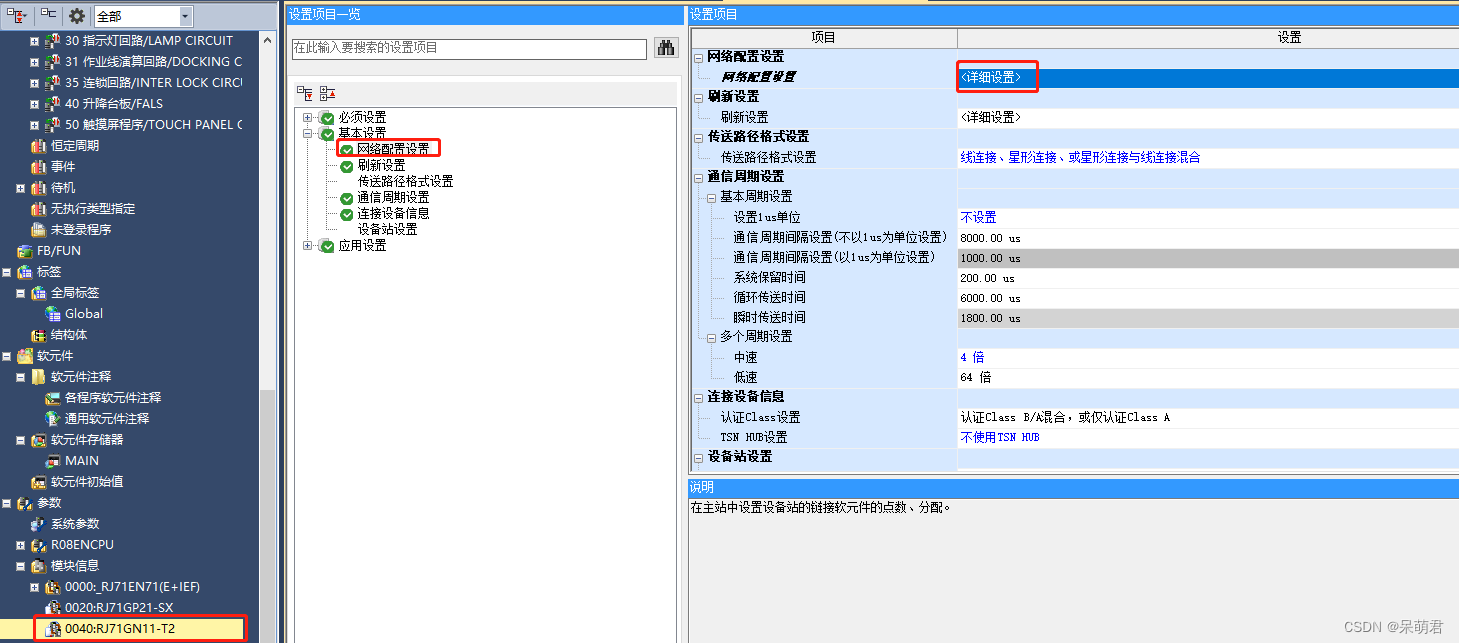

1.在CC-Link IE TSN网络下添加NZ2GN2S-60AD4模块

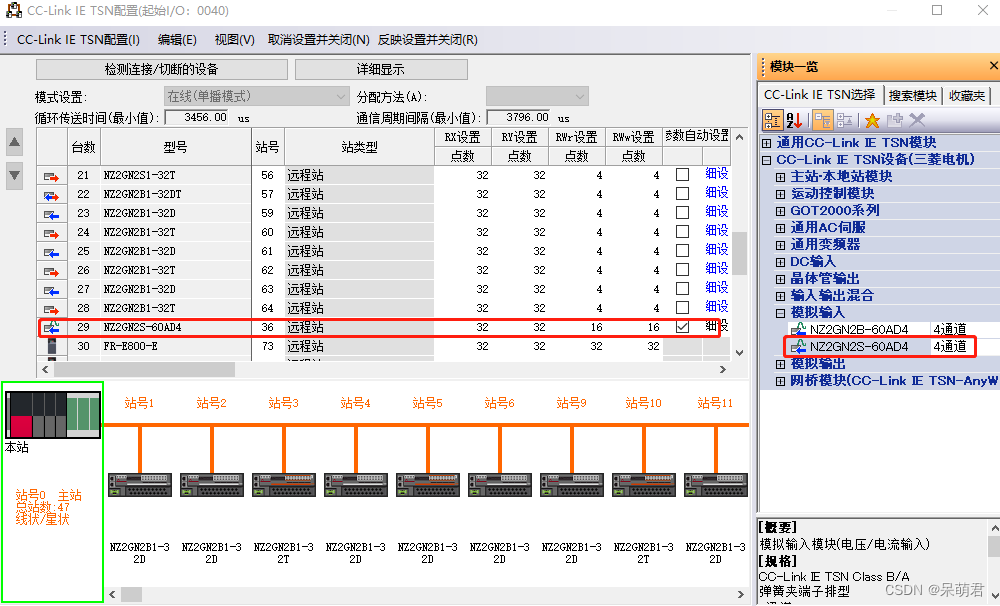

2.从模块一览内将NZ2GN2S-60AD4模块拖到相应站号位置

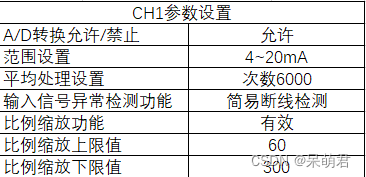

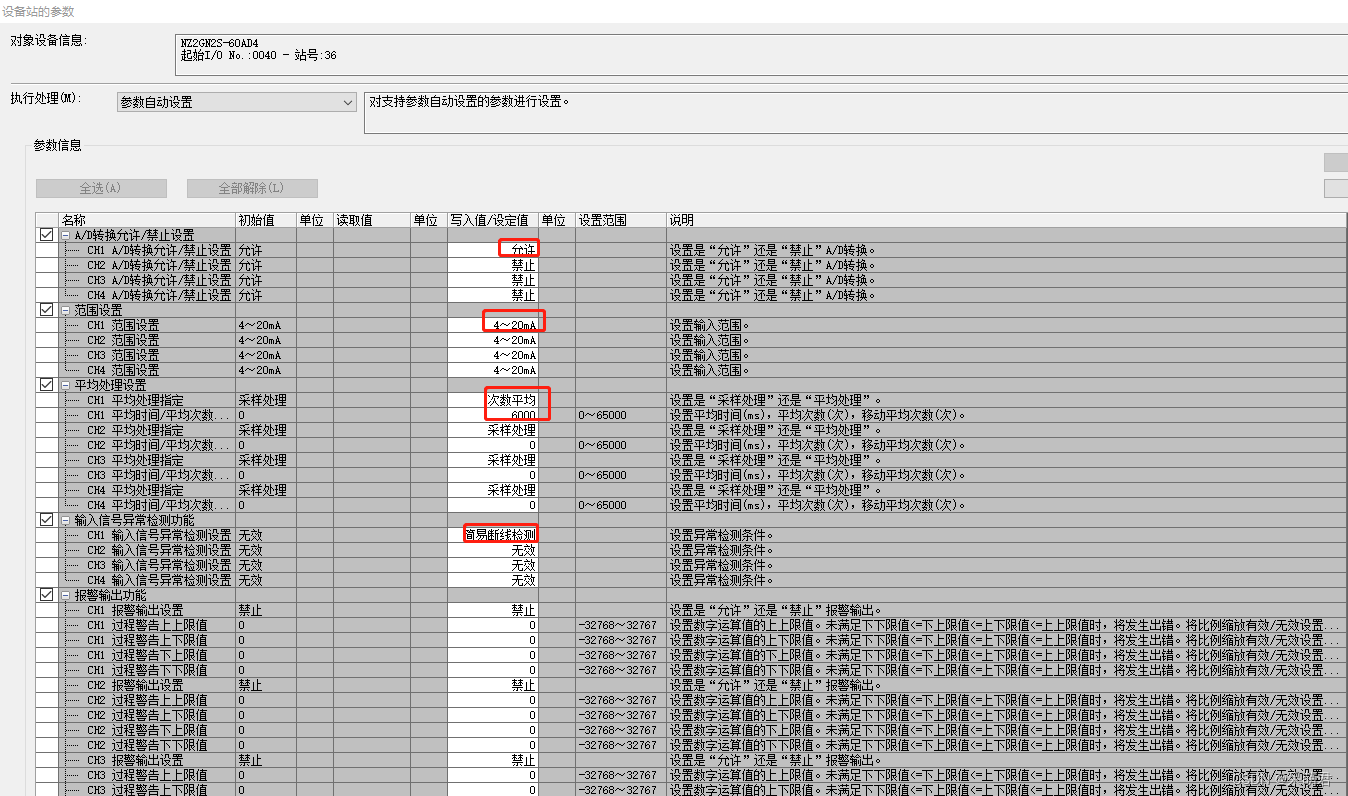

3.设备站参数配置（将不使用的通道设置为禁用，缩短转换周期。）注意：以启动CH1为案例

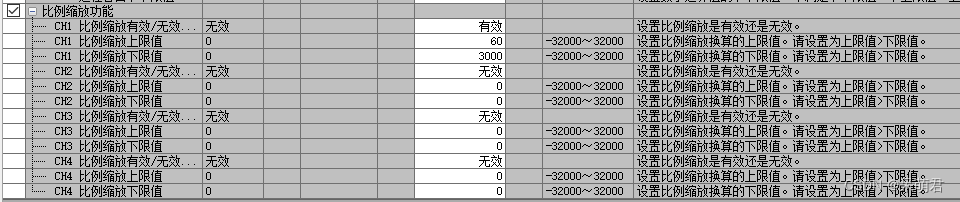

4.启用比例缩放功能，设置比例缩放上下限（上下限值与基恩士LR-TB5000CL设定范围一致60~300） 注意：基恩士设定值下限值要大于60

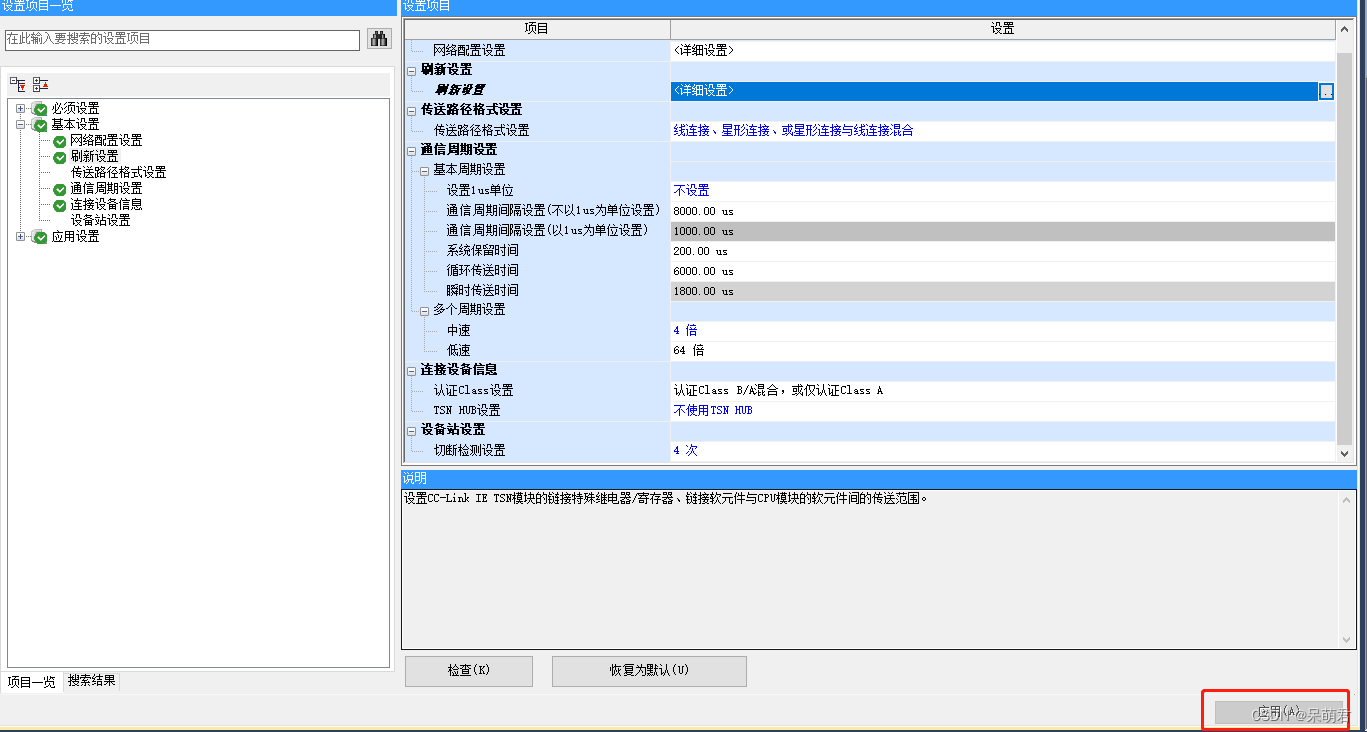

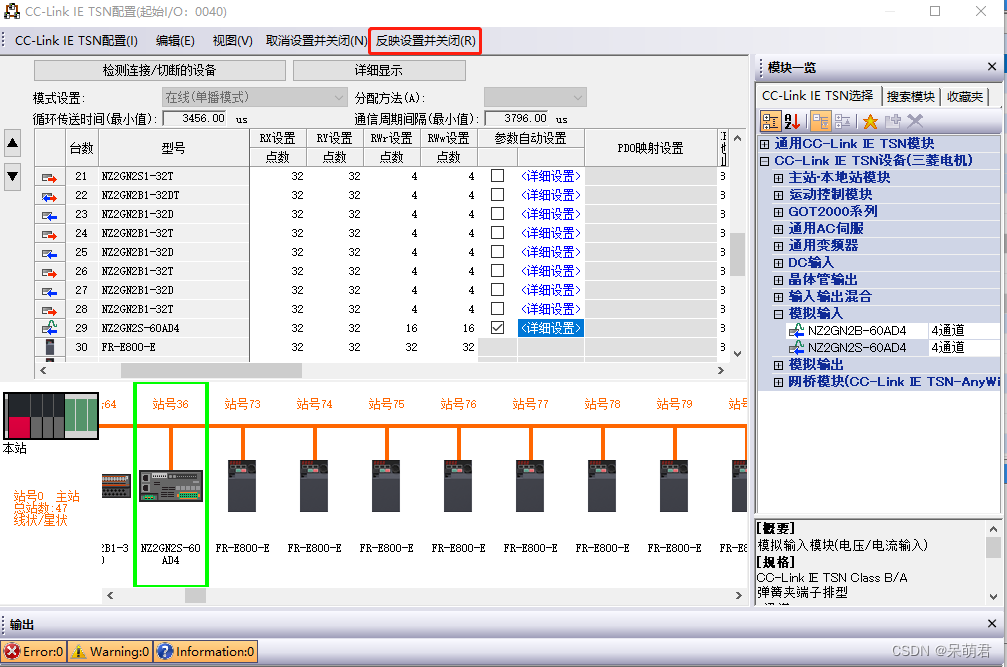

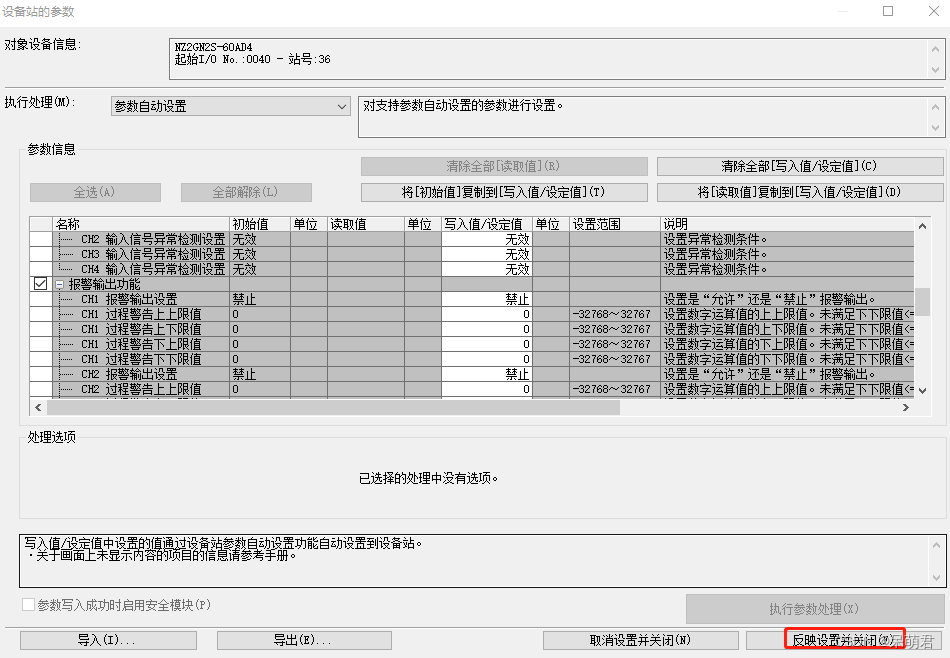

5.反映设置（设置中即使不使用也不能有空白项，否则不能反映设置）

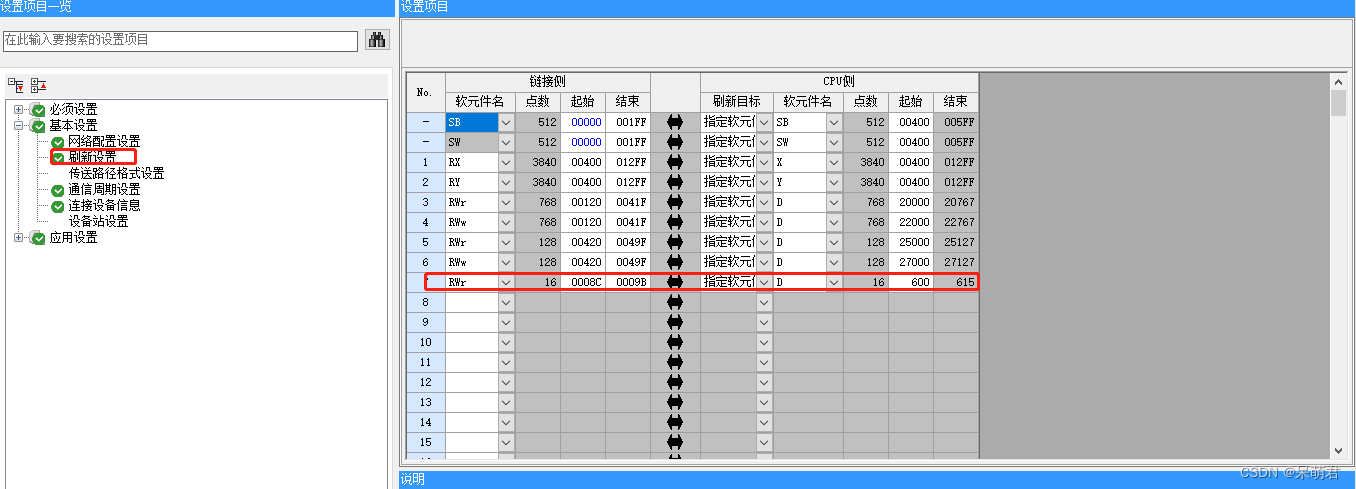

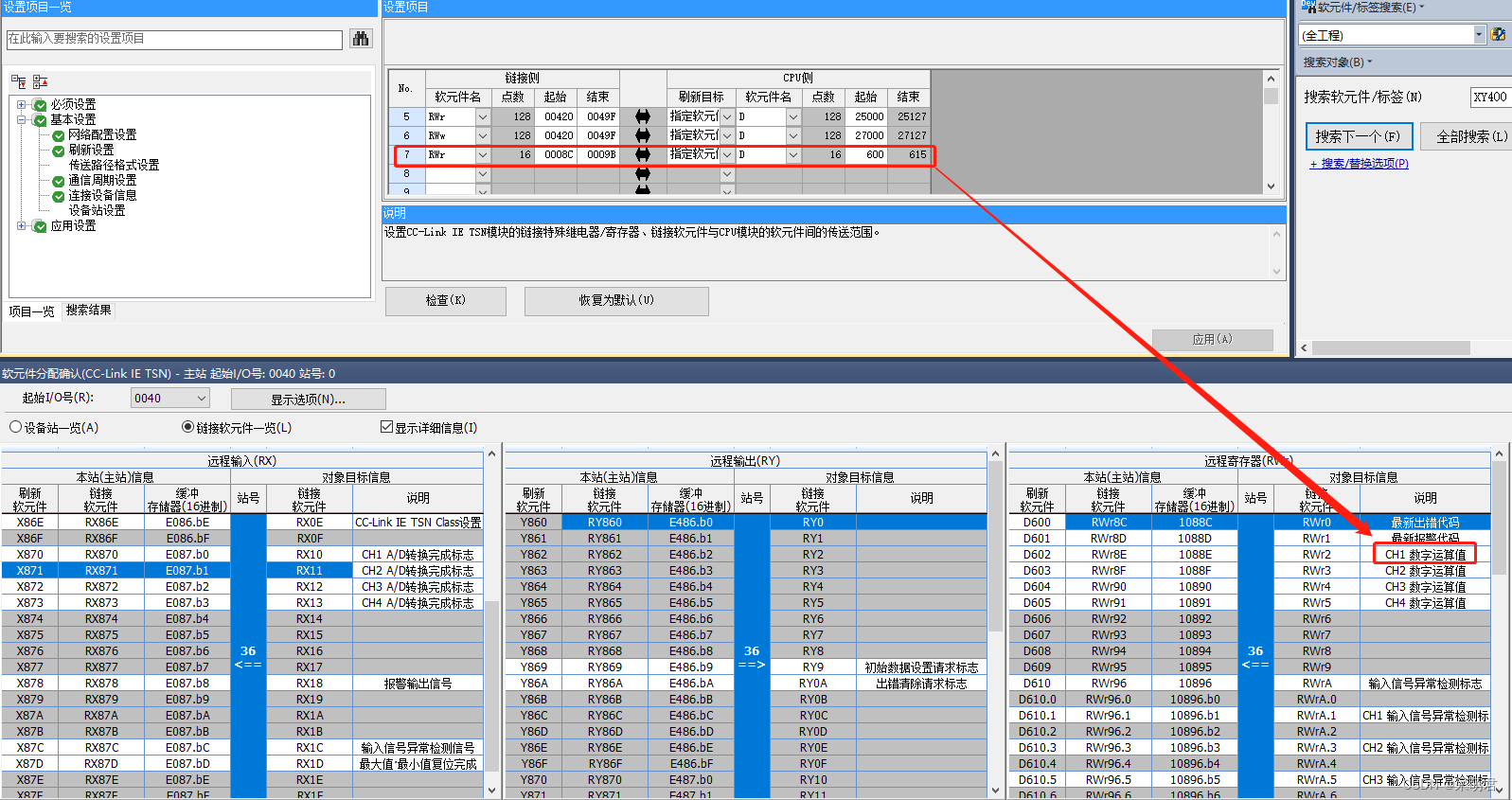

6.设置刷新软元件

7.比例换算后得到的值将存储至CH1 数字运算值(RWr2～RWr5)。

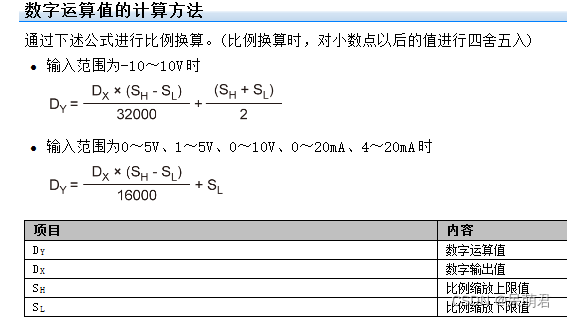

四、数字运算值计算公式

五、总结

• 参数设置完要记得保存；

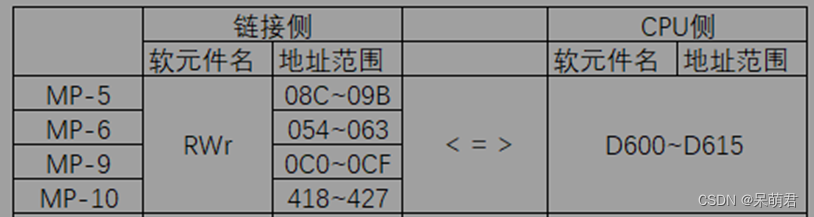

• 刷新软元件与网络配置的起始地址一致；
• 软元件更改完后软元件分配确认窗口要刷新，否则地址不自动更新。
