电力系统单相接地故障自动重合闸仿真

1概述

目前我国的远距离输配电系统（220~1000kv）架空线路上，由于相间距离大，运行经验表明短路故障中大多都是单相接地短路。在这种情况下，如果只把短路的那一相断开，其他两相仍然可以继续运行，就可以大大提高供电的可靠性和系统并列运行的稳定性。这种方式的重合闸就叫做单相重合闸。如果线路发生的事瞬时故障，则单相自动重合闸成功，则三相线路恢复正常运行。如果是永久性故障，单相重合闸后，在继电器和断路器的作用下，故障相又一次被切除。断路器二次跳闸后一般不会再次合闸。220kv以上的断路器都是按相操作的，这样可以保证稳定性。 单相自动重合闸的优缺点 优点：绝大多数故障情况下保证对用户的连续供电；提高了双侧电源系统并列运行的稳定性；提高供电的可靠性；加强两个系统之间的联系。 缺点：需要按相操作的断路器；需要专门的选相元件与继电器保护相配合；非全相运行会引起其它保护的误动作，需采取措施予以防止。

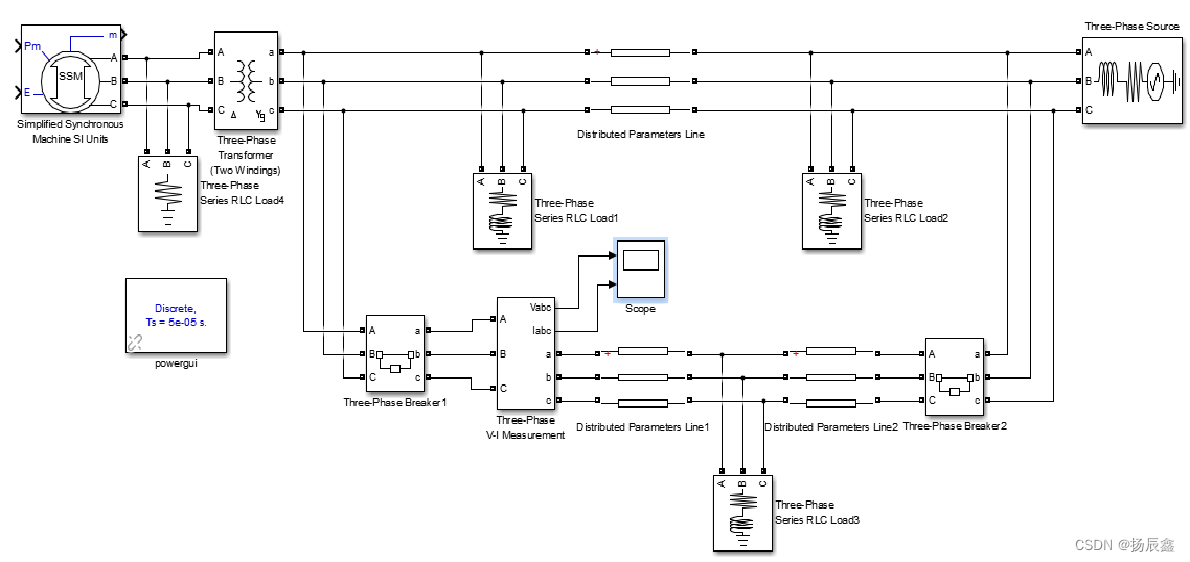

2建立仿真模型

3模型参数设置

设置同步发电机参数：三相星形接线，容量500MVA，线电压13.8kv，频率50Hz。额定机械功率500mw，励磁电压100kv。

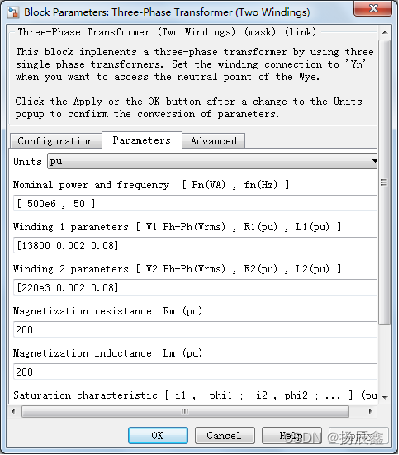

三相变压器参数设置：三角形--星型接地（D1—Yg），容量500e6。频率50Hz，变压比13.8kv/220kv,励磁电阻200pu，励磁电抗200pu。

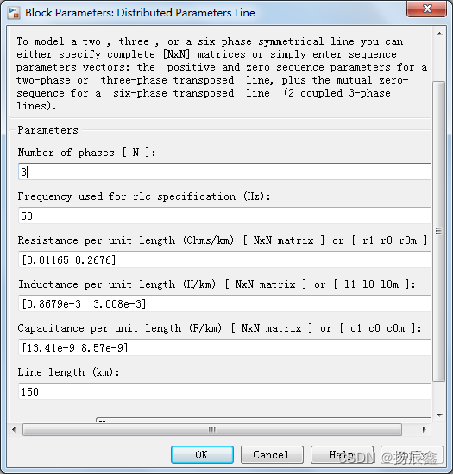

150km分布参数线路参数设置：频率50Hz，线路长度150km，电阻，电抗，容抗见图

。

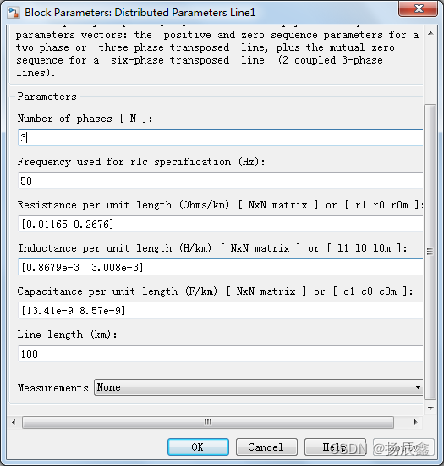

100km分布参数线路参数设置：频率50Hz，线路长度100km，电阻，电抗，容抗见图。

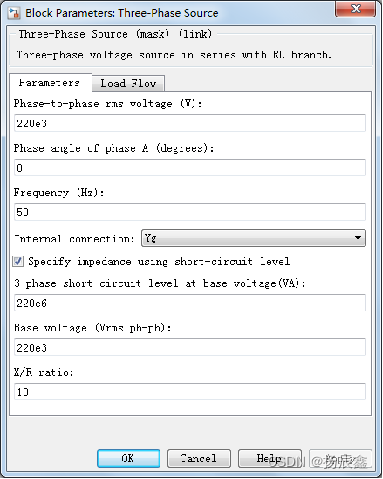

三相电压源参数设置：相电压220e3v，A相0度，频率50Hz，星型接地接线Yg。其他参数见图。

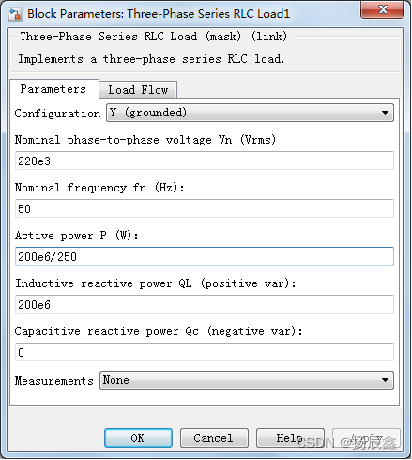

三相串联RLC负载参数Load1（Load2与Load3和其相同）：相电压220e6v，频率50Hz，三相有功功率200e6/250w,感性无功200e6，容性无功0var。

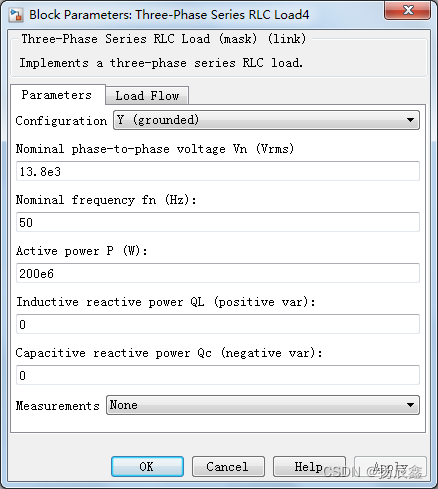

三相串联RLC负载参数Load4：相电压13.8e3v，三相有功功率200e6w，感性容性无功均为零。

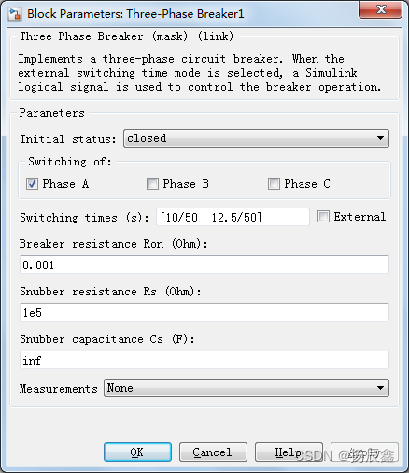

断路器参数，初始状态闭合，设A相故障重合，0.2s断开，0.25s重合。其它参数见图。

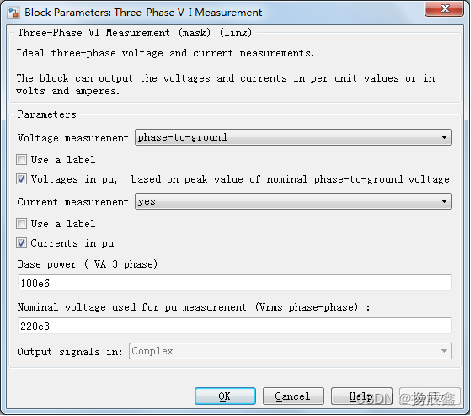

三相电压电流测量元件参数设置，测相对地电压

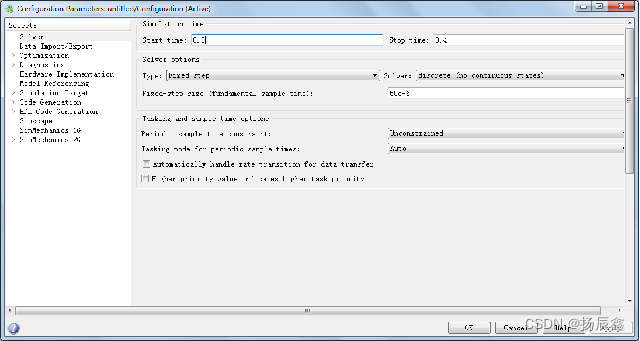

仿真参数设置，仿真时间0.4s

4仿真结果

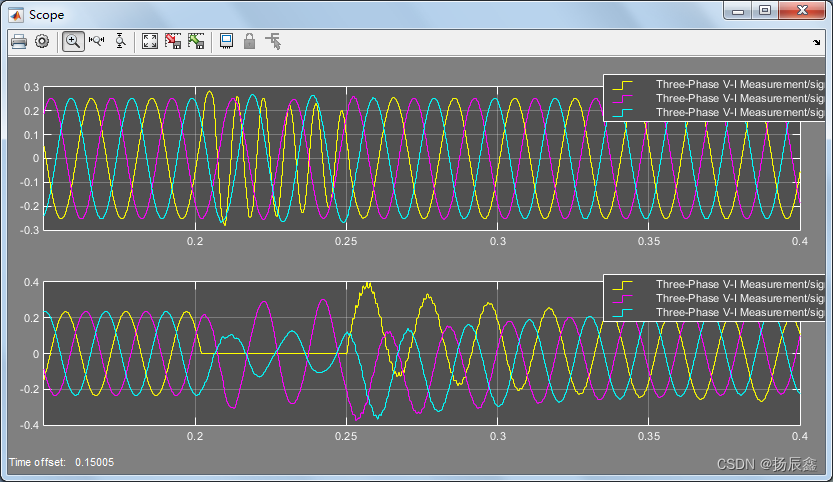

线路在0.2s时发生A相接地短路，断路器断开，在0.25s时断路器重合，相当于临时故障切除后线路进行重合闸。线路单相接地短路时，母线的电压和电流如下图：

 由于系统为双电源供电系统，因此，当线路上发生单相接地短路时，断路器断开切除故障点，母线电压并没有什么改变；在单相接地短路期间（0.2s-0.25s），断路器A相断开，A相电流为零，非故障相的电流减小；在切除故障后（0.25s），重合闸成功，三相电流经过暂态后又恢复为稳定工作状态，从稳态电流对话框中三相电流的幅值和相角可以看出，达到新的稳态后，三相电流保持对称，相角互差120度。
