嵌入式之详解：text段,data段,bss段

---

前言

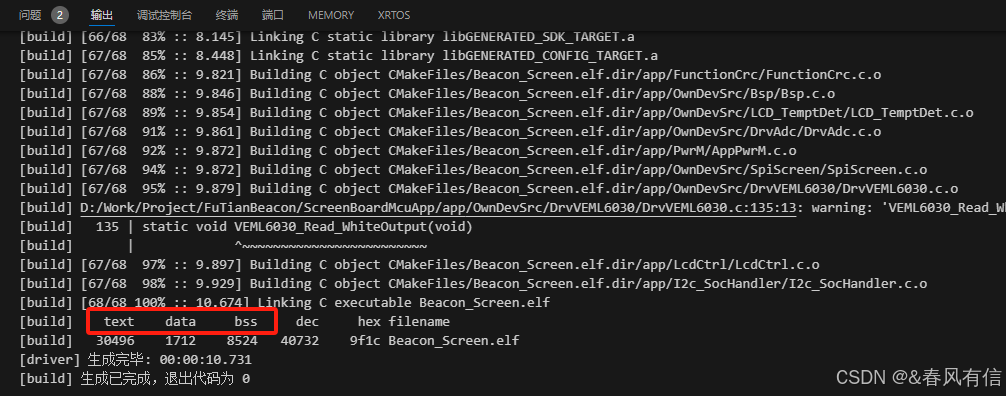

我们在实际嵌入式软件开发过程中，编译完代码之后会出现下图的样式，那这到底是指啥呢？

不必担心，走你~

一、text段（代码段）

1、详细介绍

a）功能

text段主要存储程序的可执行代码，即经过编译后的机器指令。这些指令是程序运行时处理器实际执行的操作，包括函数调用、算术运算、逻辑判断等。

b）特点

只读性： 一般情况下，text段是只读的，因为程序在运行过程中不应该修改自身的指令代码，以确保程序的稳定性和安全性。
共享性：多个进程可以共享同一个text段。由于代码在执行过程中不会被修改，所以多个进程可以同时运行相同的代码，而无需为每个进程都复制一份代码，从而节省内存空间。

c）代码示例

在一个简单的 C 语言程序中，函数的定义部分最终会被编译到text段中。例如：

#include <stdio.h>

// 这个函数的机器指令会存放在text段
int add(int a, int b) {
    return a + b;
}

int main() {
    int result = add(3, 5);
    printf("The result is: %d\n", result);
    return 0;
}

2、存储位置

在大多数嵌入式系统中，text段通常存储在非易失性存储器（如 Flash）中。这是因为 Flash 具有掉电不丢失数据的特性，适合存储程序代码。在程序运行时，text段会从 Flash 加载到内存（如 SRAM）中，以便处理器能够快速访问和执行。

二、data段（数据段）

1、详细介绍

a）功能

data段用于存储已初始化的全局变量和静态变量。这些变量在程序编译时就已经被赋予了初始值，并且在程序运行过程中需要保留这些初始值。

b）特点

可读写性： 与text段不同，data段是可读写的，因为程序在运行过程中可能需要修改这些变量的值。
占用存储空间： data段在程序加载时会占用一定的内存空间，因为需要将编译时确定的初始值从存储介质（如 Flash）复制到内存（如 SRAM）中。

c）代码示例

以下是一个包含已初始化全局变量的 C 语言程序示例：

#include <stdio.h>

// 这个全局变量会被存放在data段
int global_variable = 10;

int main() {
    // 修改全局变量的值
    global_variable = 20;
    printf("The value of global_variable is: %d\n", global_variable);
    return 0;
}

2、存储位置

data段的初始值通常存储在非易失性存储器（如 Flash）中，而在程序运行时，这些初始值会被复制到内存（如 SRAM）的可读写区域。这是因为 SRAM 具有更快的读写速度，适合程序在运行过程中对变量进行读写操作。

三、bss段（未初始化数据段）

1、详细介绍

a）功能

bss段用于存储未初始化的全局变量和静态变量。这些变量在程序编译时没有被赋予初始值，编译器只是为它们预留了内存空间。

b）特点

零初始化： 在程序加载时，bss段中的变量会被自动初始化为零值。这是因为在程序开始运行之前，系统会将bss段的内存区域全部清零。
不占用存储介质空间： bss段在存储介质（如 Flash）中不占用实际的存储空间，因为这些变量没有初始值，只需要在内存中预留空间即可。在程序加载时，系统会根据链接脚本中指定的bss段大小，在内存中分配相应的空间并清零。

c）代码示例

以下是一个包含未初始化全局变量的 C 语言程序示例：

#include <stdio.h>

// 这个全局变量会被存放在bss段
int uninitialized_global_variable;

int main() {
    // 输出未初始化全局变量的值，应该为0
    printf("The value of uninitialized_global_variable is: %d\n", uninitialized_global_variable);
    return 0;
}

2、存储位置

bss段只存在于内存（如 SRAM）中，在存储介质（如 Flash）中没有对应的存储空间。因为这些变量的初始值都是零，所以不需要在 Flash 中存储初始值，只需要在内存中分配空间并清零即可。

四、内存布局及初始化过程

在程序启动时，会有一个内存初始化的过程，具体步骤如下：

1.加载text段：将text段从存储介质（如 Flash）加载到内存的指定位置，通常是只读区域。
2.复制data段：将data段从存储介质复制到内存的可读写区域，因为这些变量在程序运行过程中可能会被修改。
3.清零bss段：将bss段对应的内存区域全部清零，以确保未初始化的全局变量和静态变量初始值为零。

在链接脚本中，通常会对这些段进行明确的定义和分配，例如：

MEMORY
{
    FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 512K
    SRAM (rwx) : ORIGIN = 0x20000000, LENGTH = 128K
}

SECTIONS
{
    .text :
    {
        *(.text)
        *(.rodata)
    } > FLASH

    .data :
    {
        _sdata = . ; 数据段起始地址
        *(.data)
        _edata = . ; 数据段结束地址
    } > SRAM AT > FLASH

    .bss :
    {
        _sbss = . ; BSS段起始地址
        *(.bss)
        _ebss = . ; BSS段结束地址
    } > SRAM
}

在这个链接脚本中，.text段被分配到 Flash 中，.data段和.bss段被分配到 SRAM 中，同时.data段的初始值存储在 Flash 中，在程序启动时会被复制到 SRAM 中。
