JK触发器的波形图分析

当我们一般在遇到做jk触发器的波形图分析这类题的时候本人有一些心得，希望可以帮助大家！！！
一般的JK触发器分为两类一类是电平，另一类是边沿。而我们一般遇到的便大多是边沿类型。在这里插入图片描述

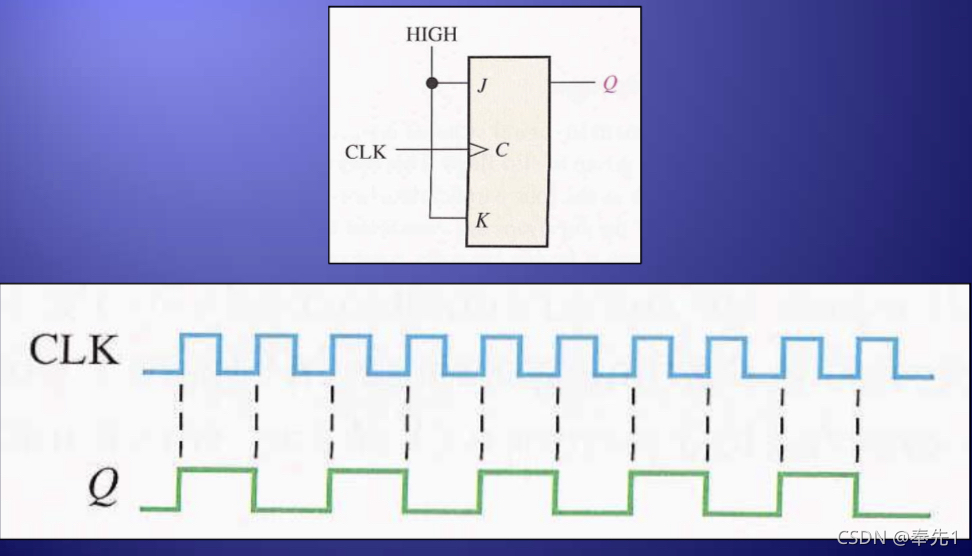

像图1这种我来举一个例子。

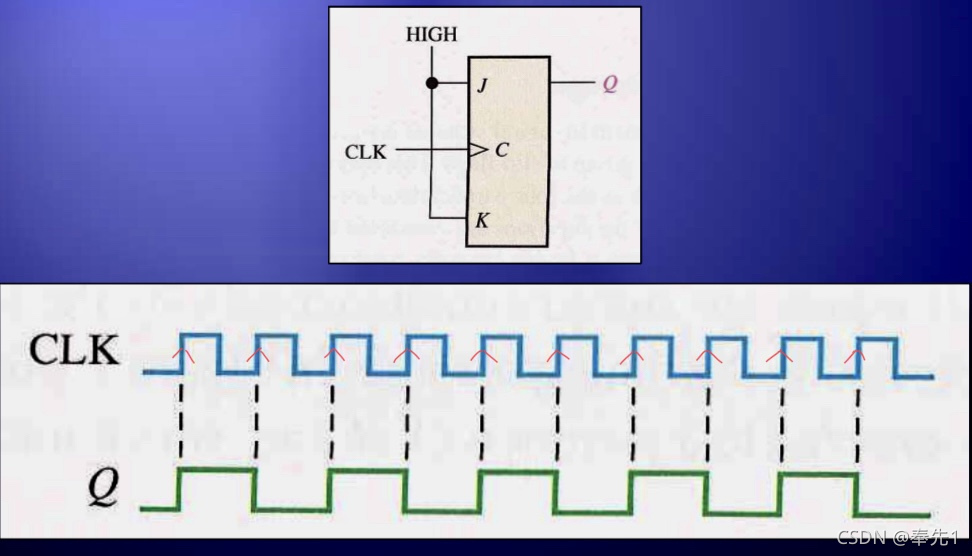

首先我们可以看到它的clk端是没有小圆圈的，我们不妨可以理解成高电平输入。也就是说只有他在从0上升到1的时候电路才会产生影响。标记一下就是这样的！
然后我们可以看到它的JK两端都连接的是高电平1。这里我们就要说一下JK触发器的状态表了如下，这个必须记住！！！
在这里插入图片描述
Qn代表的是现态，而Qn+1代表的是次态。我们可以得到Qn+1=Qn的非。我们可以看到初始状态下Q为0，我们可以得到第一个clk相应是从0变成了1，到了第二个clk响应是有从1变为0，以此类推可以得到结果。像如果是图2这种我们就把clk的上升变为下降然后还是同样的分析方法。希望可以帮到大家！！！
