三极管符号

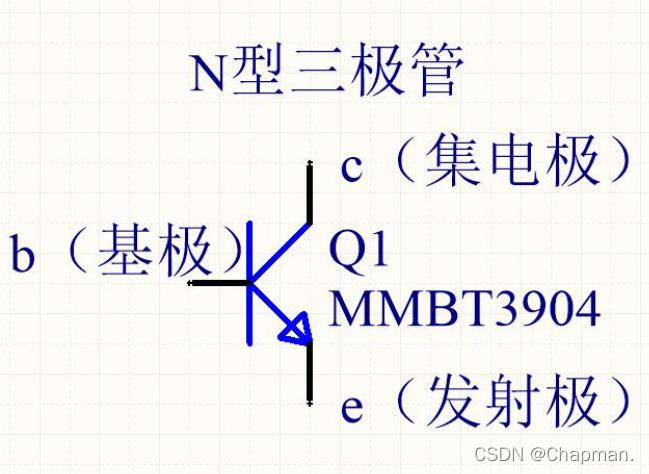

N管三极管，箭头往外指

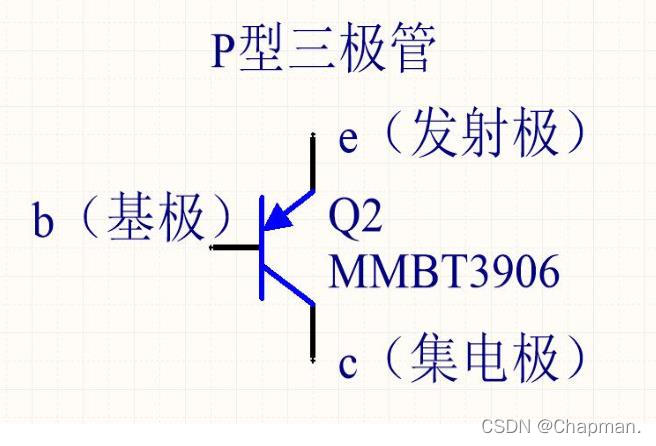

P管三极管，箭头往里指

sot-23封装对应引脚（B基极  E发射极  C集电极）

mos管符号

NMOS管，箭头往里指

PMOS管，箭头往外指

sot-23封装对应引脚（G门极  S源极  D漏极）

 LDO封装

1：地端  2：输出  3：输入
