通信原理学习笔记（2）多址技术

正交频分多址（OFDMA）

4G时期主要使用到的多址技术是OFDMA 正交频分多址接入。正交频分多址（OFDMA）是一种基于OFDM实现的多址方案。所谓正交，指的是两两信号间可区分；所谓频分，指的是可使用多个载波传输信息；所谓复用，是指可以重复使用频率，节约资源。

在2G，3G时期，使用的是单载波进行通信，而且通常是单个用户通信使用。

传统的频分多址通过在载波之间设置较大的频率间隔来达到信号分离的目的，但是这样做会浪费宝贵的频谱资源。而4G使用多个子载波并行的信息传输，子载波间隔可以设得更窄。

虽然不同的子载波相互重叠，但是每个载频都处在所有其他载波的零点处。因此只需要接收机进行合适的解调，那么任何两个子载波的数据流都不会发生串扰。这样在进行数据传输时，不仅可以减少每个子信道之间的相互干扰，还可以在一定程度上提高数据传输的效率。

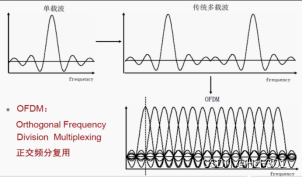

图6  OFDM原理图

在数据传输过程中，一个最大的问题就是无线信道下的多径衰落，OFDM的另外一个优点就是可以克服这些问题，提高数据的传输效率。OFDM 技术可以将频率选择性多径衰落信道在频域内转化为平坦信道，从而在一定程度上降低了多径衰落所带来的影响[4]。

OFDM技术其本身具有频分的特点，因此其可以与其他多种接入方式结合使用，构成 OFDM-CDMA、OFDM-TDMA、和OFDM-FDMA等系统，可以满足多个用户同时进行数据的传输。

非正交多址接入技术（NOMA）

5G时代，3GPP希望其性能目标是提供高数据速率、减少延迟且能实现大规模连接，即目标为每平方公里能同时接入100万个设备，与此同时能够节省能源、降低成本、提高系统容量[5]。但是，想实现海量物联网场景，实现百万数量的设备接入到通信网，现有的OFDMA的资源利用率不足以满足这么多的发送需求。所以在5G引入NOMA，其核心理念就是让多个用户占用相同的资源进行传输。在R15和R16版本，规定在下行方向使用OFDMA，在上行方向使用DFT-S-FDMA。在多址技术方面，5G与4G几乎一样，仅有细节上的改进。

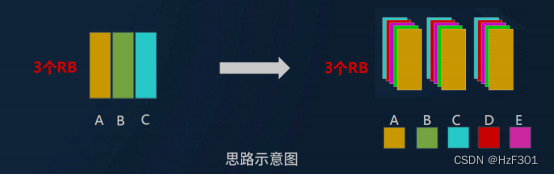

图7  NOMA技术的思路示意图。

但需要注意的是，NOMA的子信道传输依然采用正交频分复用（OFDM）技术，子信道之间是正交的，互不干扰，但是一个子信道上不再只分配给一个用户，而是多个用户共享，同一子信道上不同用户之间是非正交传输 （即非正交多址）。

在实现多个用户共享同一资源块这一方面，非正交多址接入通过功率复用技术，允许多个用户在同一时刻复用相同的时频资源块，通过对正交资源的非正交化提高系统接入量进而满足海量设备接入网络的需求。

        1.重叠编码技术

NOMA通过功率复用技术允许多个用户在同一时刻复用相同的时频资源块。具体到技术，使用到了NOMA的重叠编码技术，NOMA 发射端将不同功率水平的用户信号进行重叠编码处理，根据每个用户的相关信息进行编码，从而使多个用户能在相同的时频资源块上同时传输[6]。以两用户场景为例，图8给出了重叠编码的具体过程。用户1的发射信号功率较高，用户2的信号功率较低，子图8（a）和8（b）分别表示用户1和2的信号。发射端采用点对点编码器将用户1和2的输入信号序列映射为复数序列，再将两用户信号进行叠加，进而得到子图（c）的重叠编码信号 X。

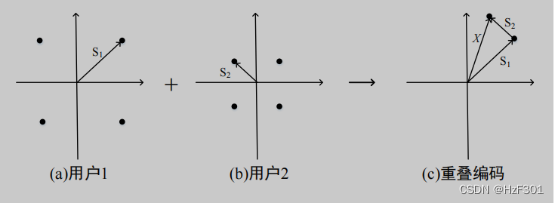

图8  重叠编码过程

        2.串行干扰消除（SIC）

当允许多个用户在同一时刻复用相同的时频资源块时，这样的传输方法势必会产生用户间的干扰问题，所以就引出了NOMA另一个核心技术：串行干扰消除（Seccessive Interference Cancellation，SIC），最早在3G时代提出。为保证接收端能成功地检测出复用同一资源块的用户，并成功地解码各用户的信号，NOMA系统中接收端采用SIC技术来消除发送端引入的共信道干扰。

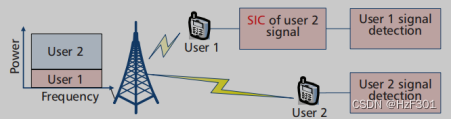

图9  SIC示意图

SIC 的基本思想是，逐步减去最大功率信号的干扰。SIC 检测器在接收信号中对多个用户逐个进行数据判决，判决出一个用户就同时减去该用户信号造成的多址干扰（MAI），按照信号功率大小的顺序来进行操作，功率较大信号先进行操作[7]。这样一直进行循环操作，直至消除所有的多址干扰为止。

NOMA是一种融合了3G的SIC和4G的OFDM的新技术。既克服了3G系统中的远近效应问题，又解决了4G系统中的同频干扰问题。以上介绍的NOMA的基本原理，是属于PD-NOMA的技术范畴，通过功率大小来区分用户。还有另外一种的CD-NOMA，使用不同的编码，在接收端使用消息传递算法（MPA）来解码以区分用户，类似于CDMA的升级版。国内设备厂商华为、中兴和大唐也都提出了自己的多址技术，分别叫SCMA、MUSA和PDMA。
