该博客介绍了如何使用ANSYS ICEM CFD软件为一个位于上海的教室创建三维非结构网格，包括地理环境、风口选择与布置、几何模型构建、网格参数设定、网格生成及导出的详细步骤。教室尺寸为13m x 8m x 4m，采用6个方形散流器送风，2个单层百叶风口排风，最终导出网格文件用于FLUENT求解器。
项目地理位置情况
地点：上海市 东经：121.53 北纬：31.28 海拔：4.5m
教室尺寸：长13m，宽8m，高4m。占地面积为104m2。
风口的选择和布置
经负荷、风量、气流组织计算后，本项目设计采用6个方形散流器送风，2个单层百叶风口排风。
前面已算得教室总的送风量为0.51Kg/s，即1521.70m3/h。采用6个方形散流器，每个散流器的送风量为253.62m3/h。选用尺寸为180mm×180mmm的方形散流器，出风口的面积为0.0324m2。由此可算得送风速度为2.17m/s。选用尺寸为150mm*300mm的单层百叶排风口。
气流组织采用上送下回。
创建几何模型

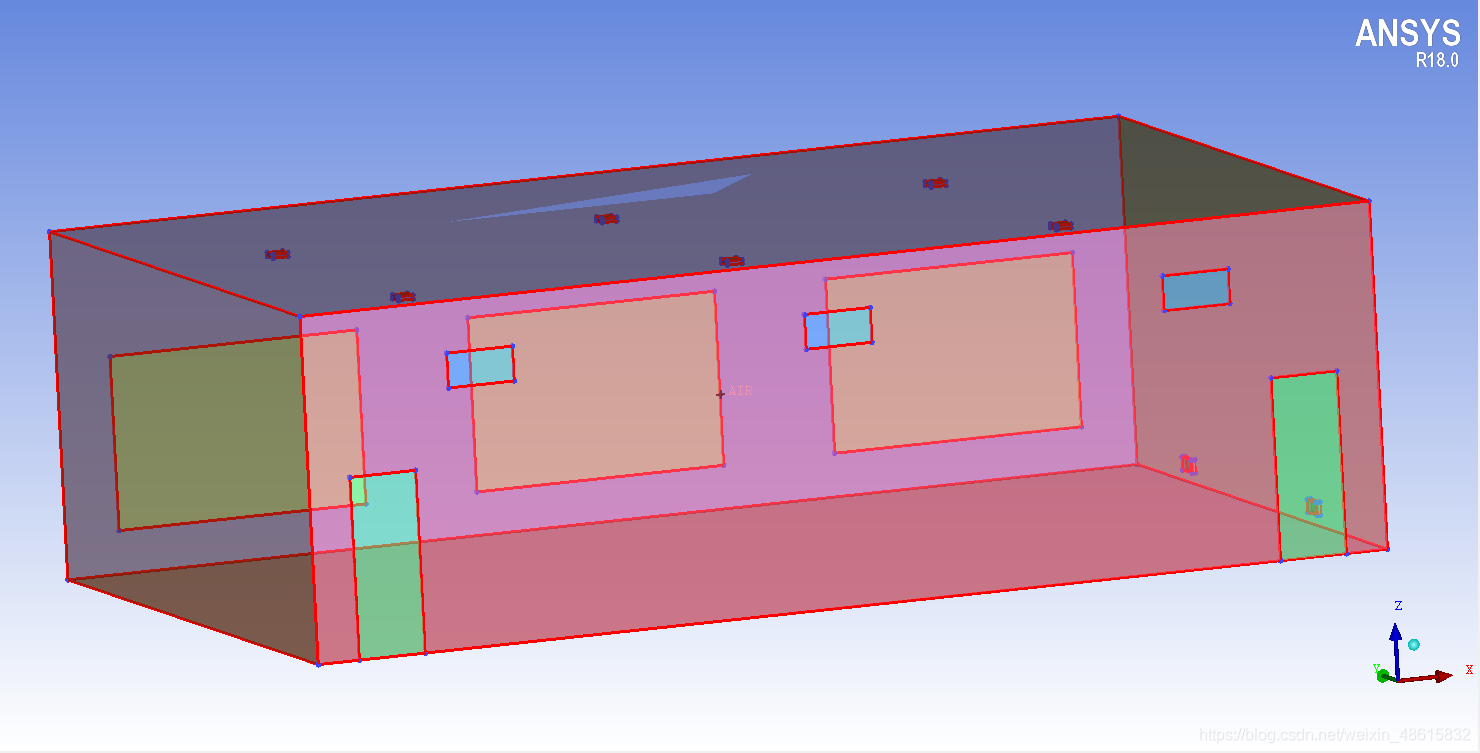

建好的几何模型如下
模型部件可分为送风口、送风口处管道、排口、排风口处管道、教室南、北、东外墙、教室西内墙、地板、上楼板、北门、南窗和北窗等部分，体部分为空气，划分情况下图所示。
网格参数设定
全局网格
生成网格前对全局网格参数进行设定，点击Mesh选项卡并依次对网格参
