离心泵CAE_2_ICEM剖分网格_1_进口延伸段

针对本科毕设中所涉及到的离心泵数值分析和性能计算，将用最简单粗暴的方法，讲解如何基于CFturbo、ICEM、FLUENT来开展离心泵水力设计和性能分析的计算机辅助（CAE）实现。离心泵的水力设计由CFturbo软件实现；网格剖分由ICEM软件实现；CFD数值计算由FLUENT软件实现；并验证设计值是否达到。

这里是第二部分，ICEM软件实现离心泵过流通道的网格剖分，含叶轮流道、进口延伸段、蜗壳流道的网格剖分。

由于三个流道分开来划分网格，所以分三部分来分别讲解，这里是进口延伸段部分的网格划分，相对比较简单，我会讲得尽可能详细一些，以方便没有任何基础的同学也能照猫画虎做出来，后面两个流道的划分我会相对讲得简洁一些。

0 准备工作

把前一篇用CFturbo设计好并输出来的三维几何文件stp（总共有三个Stator_1.stp、Impeller_1.stp、Volute_1.stp，分别对应着进口延伸段、叶轮流道、蜗壳流道），分别放置于三个不同的目录下，我们将分别划分它们的网格。之所以不放在一起折腾，是因为非常容易弄乱，倒不如分开来处理，最后再逐个导入到FLUENT中较为方便一些。

如下所示的目录和文件放置方式。

1 进口延伸段网格剖分

打开ICEM软件，就长这个样子了。

1.1 更改工作目录和导入几何体

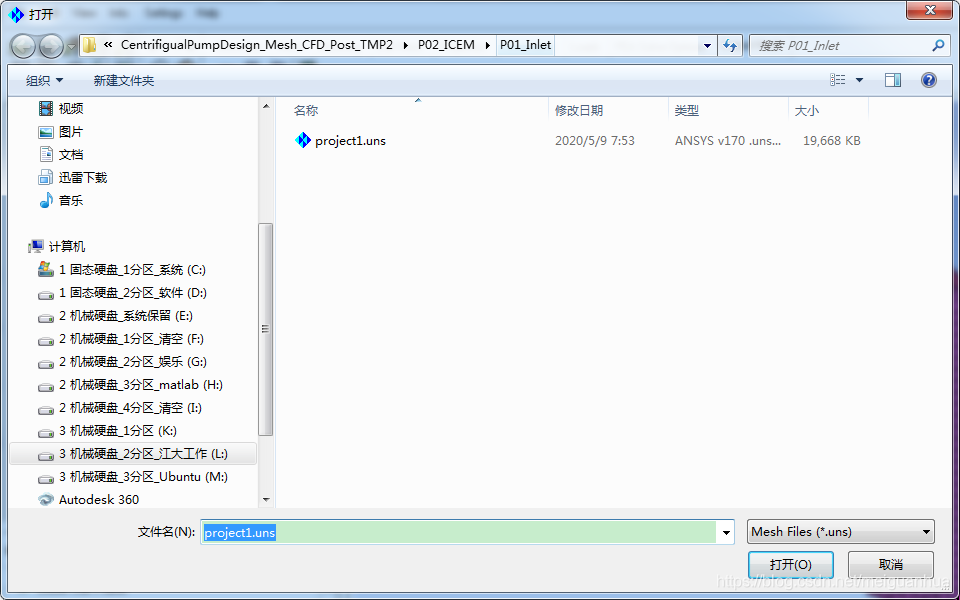

File->Change Working Dir…，更改工作目录，把工作目录更改为进口延伸段几何体所在目录，确定。

File->Import Geometry->Legacy->STEP/IGES，选择进口延伸段三维几何体Stator_1.stp，打开。

单击左下角OK，导入几何体。

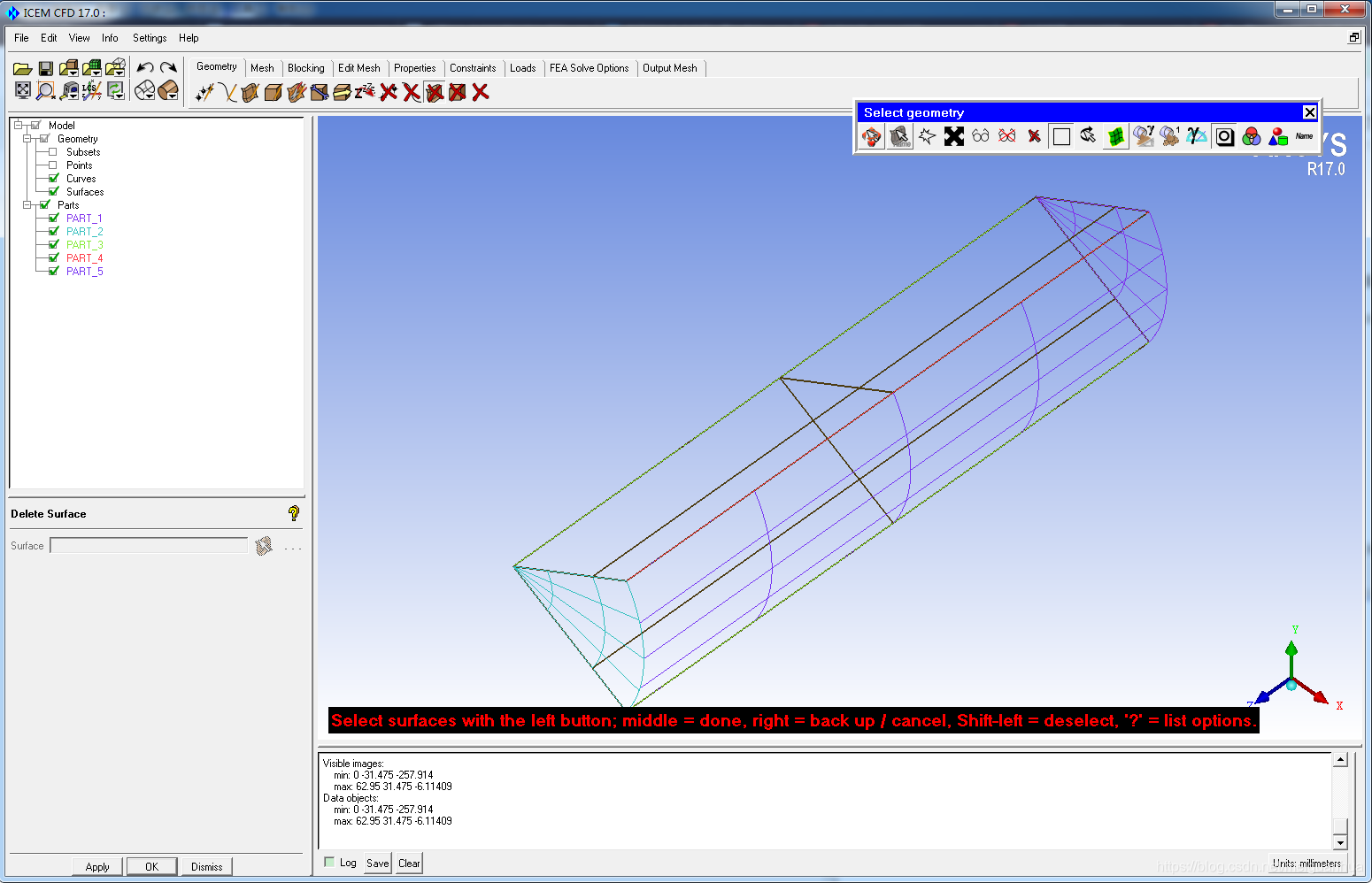

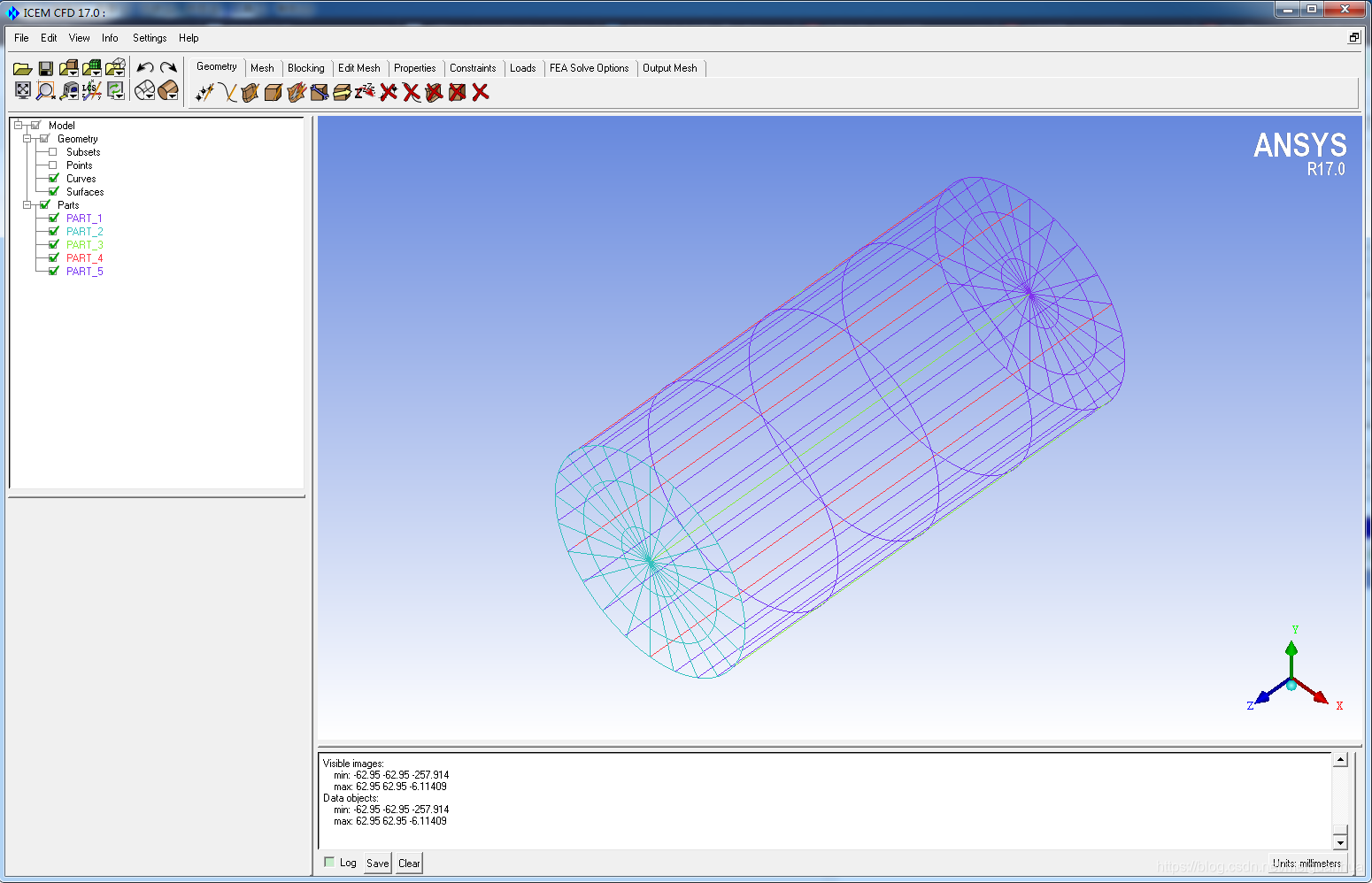

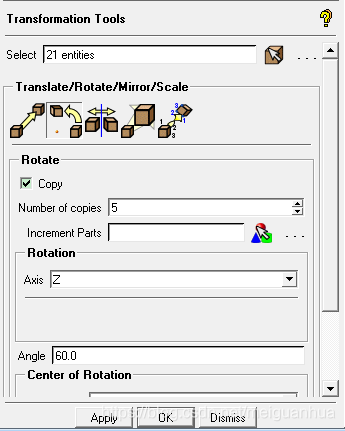

图形框右下角的坐标系上，点击轴即可获得对应的轴向视图，点击中间点，可获得正等轴测图，点下中间点，再点下左上角的适应窗口图标（文件夹图标下面那个），让图形在窗口中完全展示，可见进口延伸段的1/6扇形（一个圆柱管道流道的1/6扇形区域）结构。

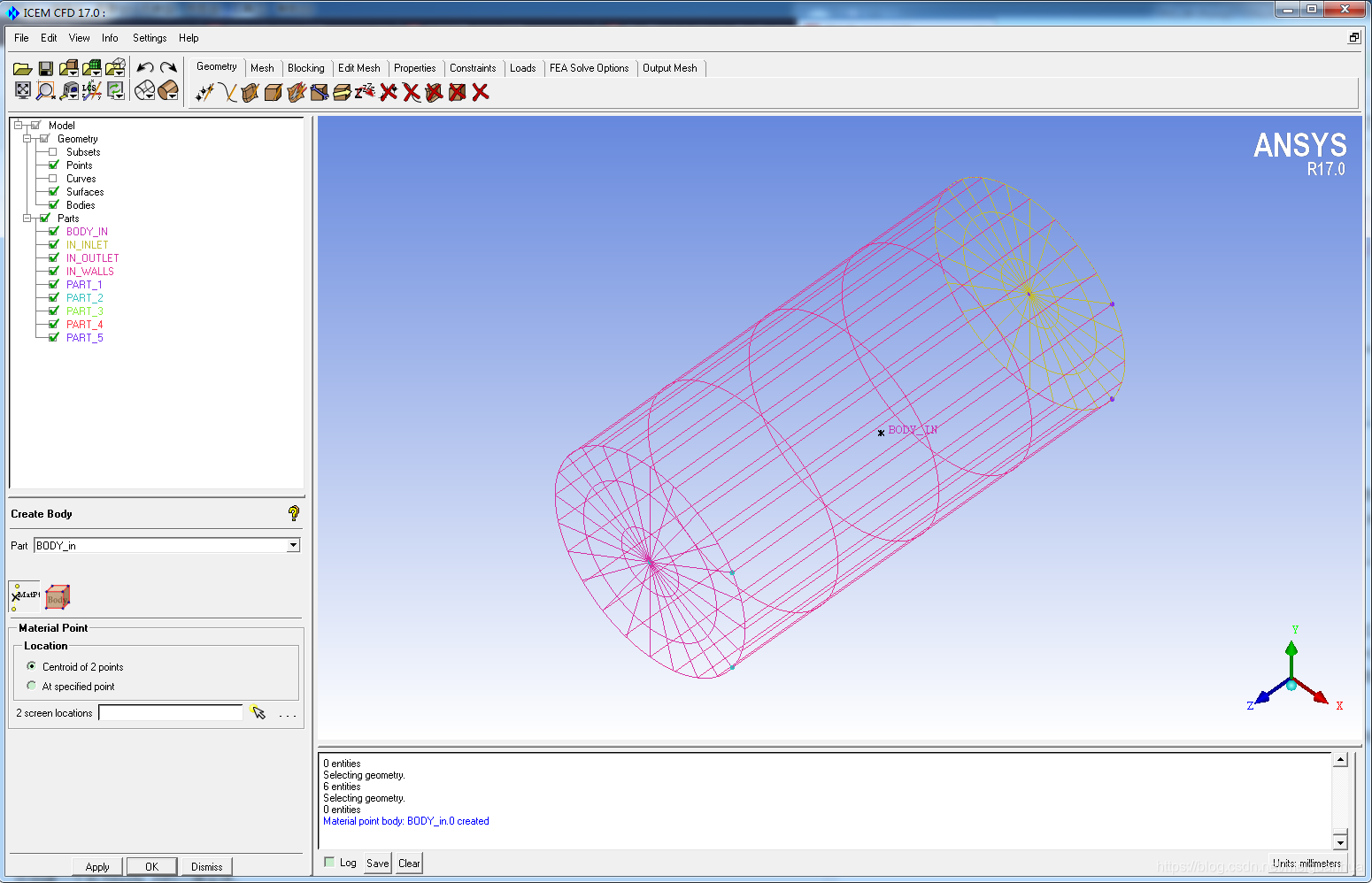

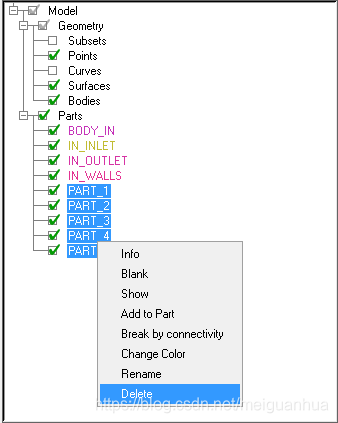

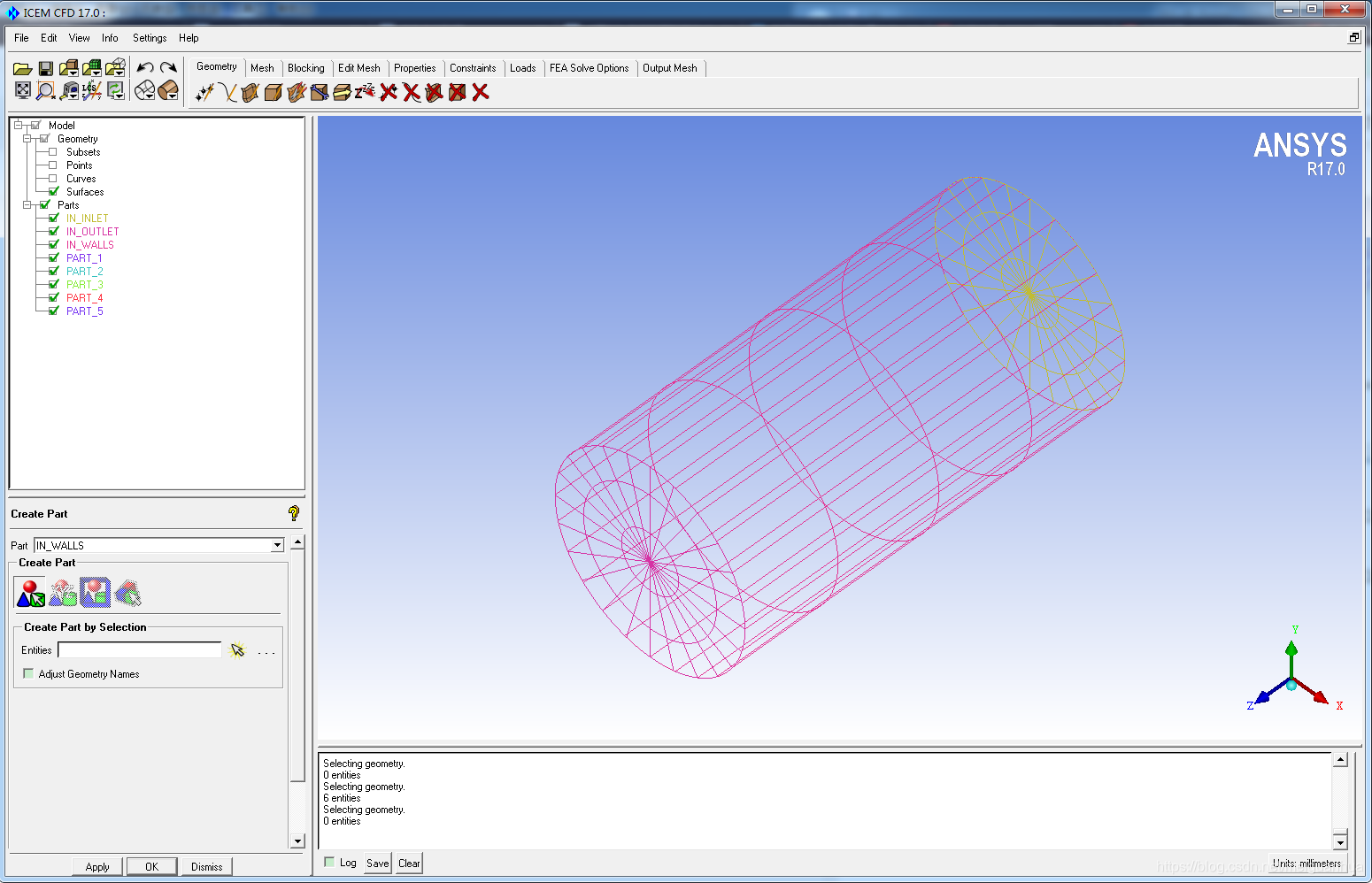

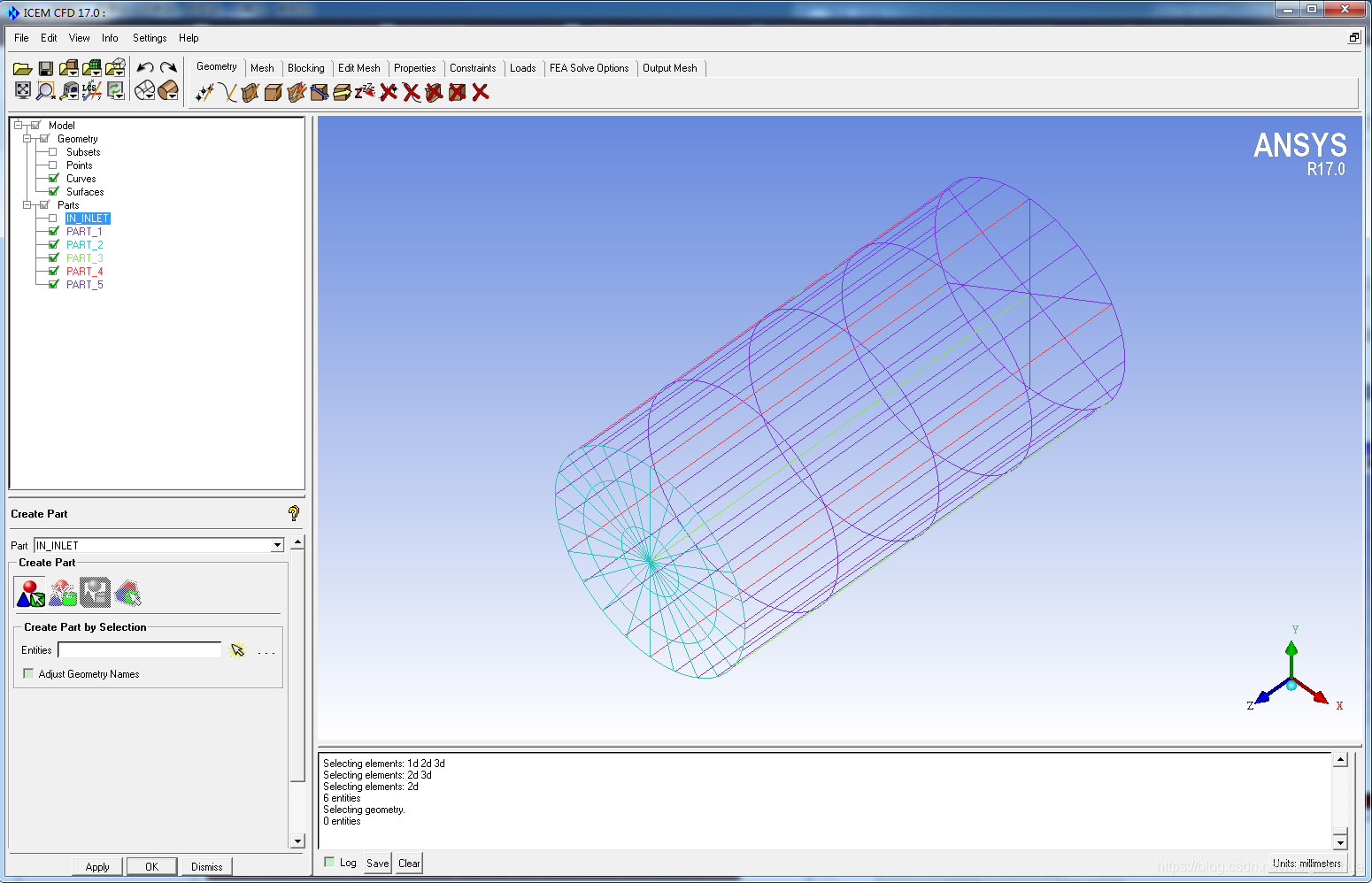

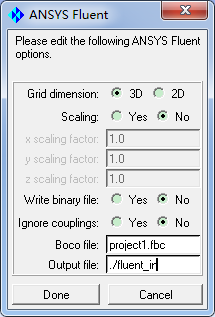

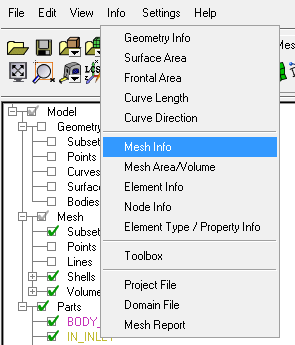

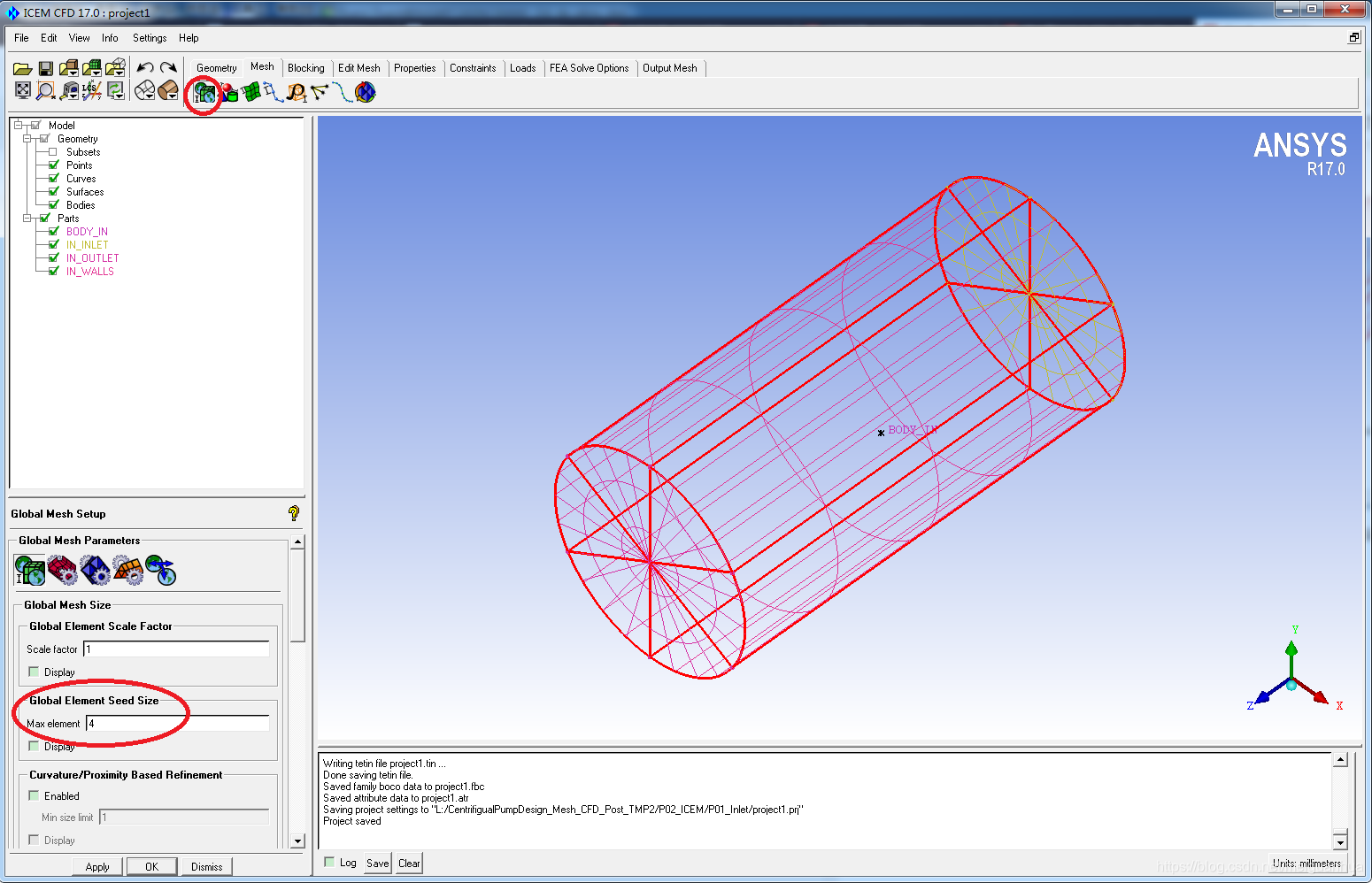

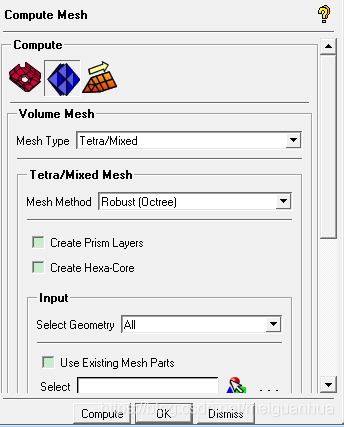

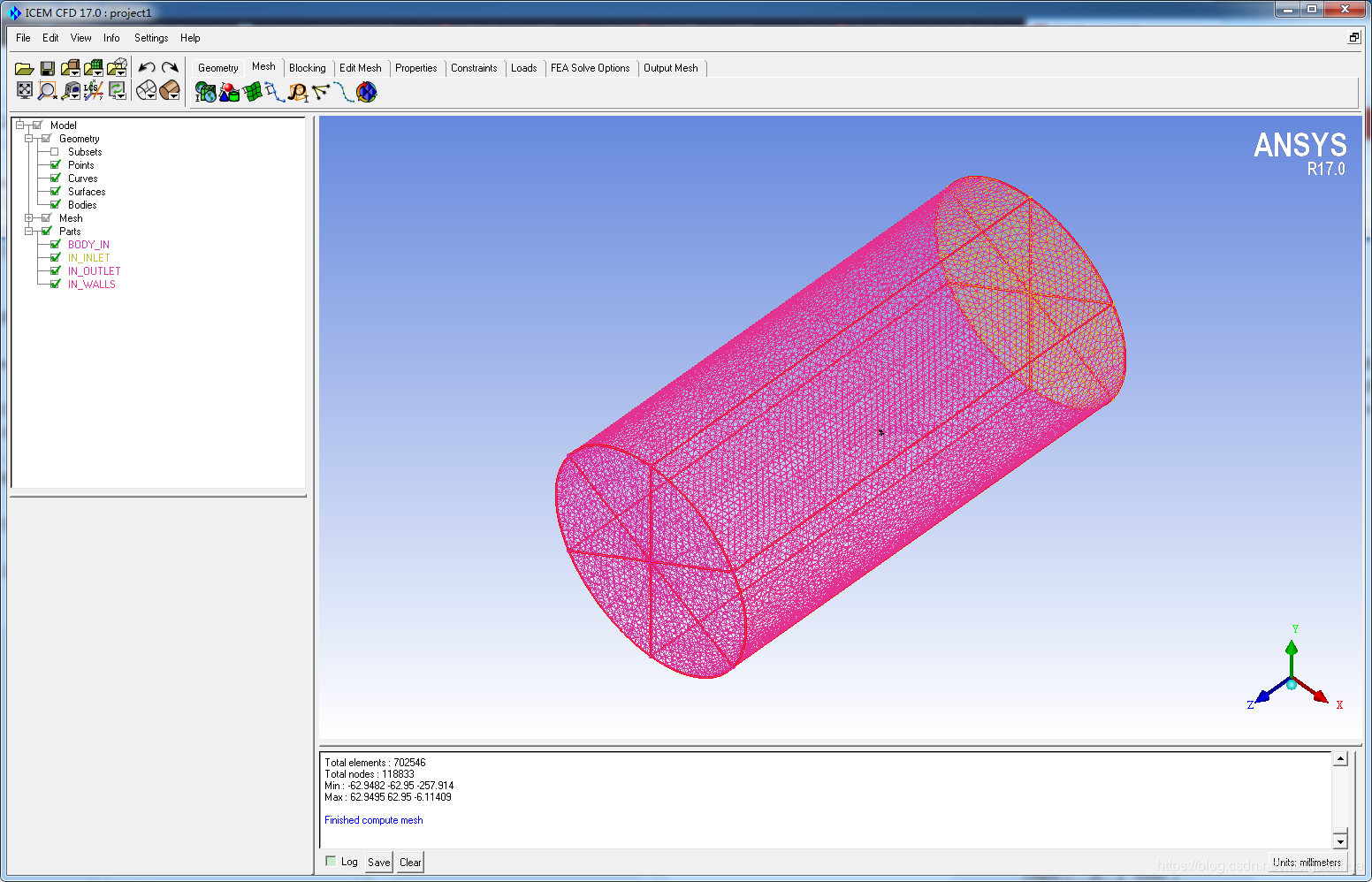

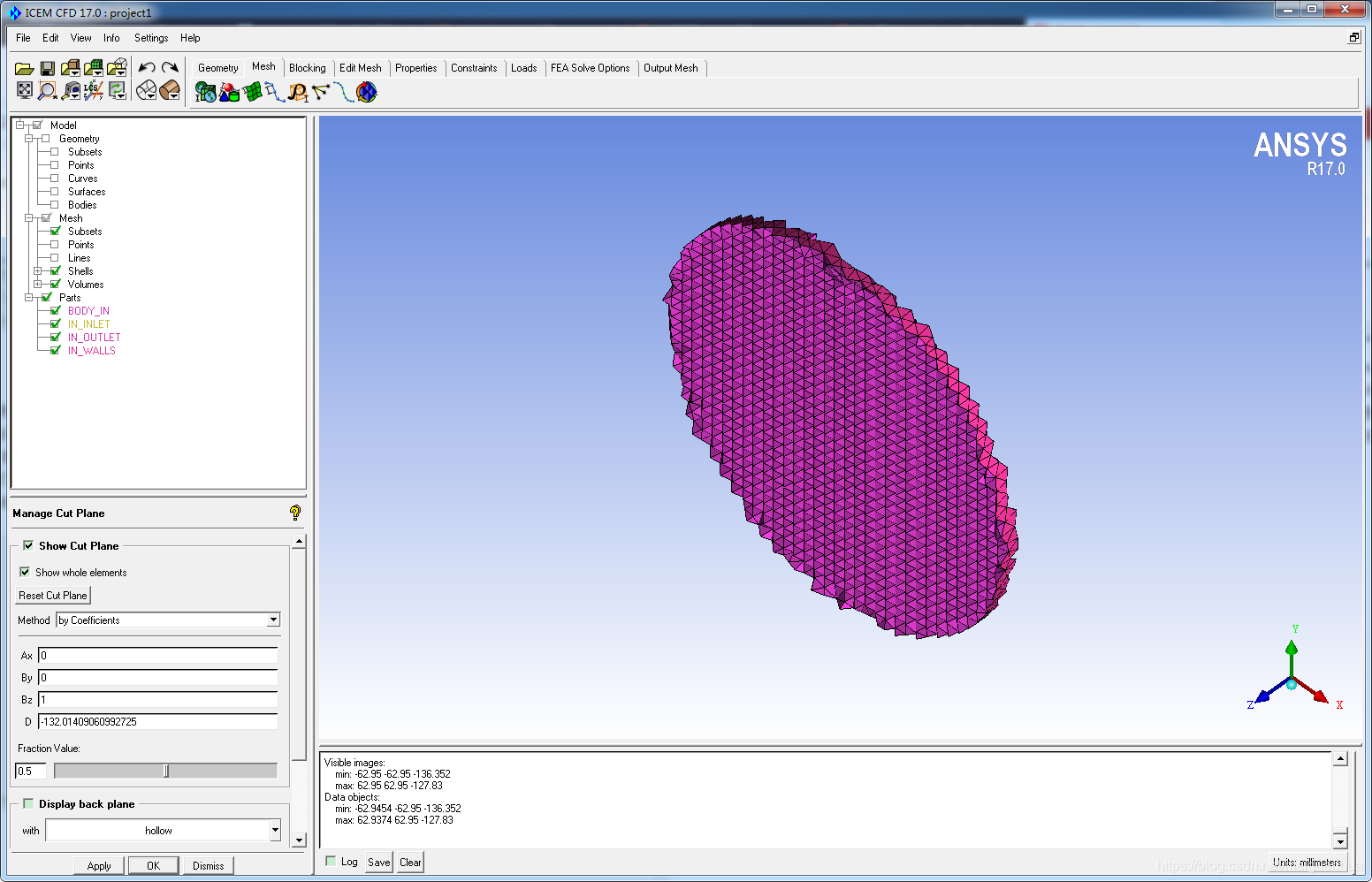

在继续讲解前，先讲下左边模型树里面的意义，Geometry里面为几何体，Points点、线Curves、面Surfaces，勾选哪种就显示哪种，Parts里面则对应是不同的部分，勾选哪个就显示那个部分，后面咱们要在Parts里面创建不同的边界面和一个计算域body，以便在数值计算的时候区分它们。
