开关电源学习系列（一）------开关电源了解

系列文章目录

开关电源学习系列（一）------开关电源基本了解

---

---

前言

开关电源在整个电路设计中极其重要，涉及到的理论知识也很多，在设计的时候要考虑到很多地方，这一章主要简单的介绍一下开关电源的一些基础的知识。

---

一、开关电源是什么？

在电路设计中，我们常把稳压电源分成两类：开关稳压电源与线性稳压电源。

开关稳压电源，顾名思义就是 通过高频率的“开关” 来控制输出的电源。
线性稳压电源，顾名思义就是通过线性元件来控制输出的电源。

两者对比优劣势：

开关稳压电源	线性稳压电源
效率高	效率低
功率高	功率低
输出纹波大，精度较低	输出纹波小，噪声低
电路设计复杂	电路设计简单

开关电源由于内部电路不断开关作用，导致其输出纹波大，很容易产生电磁干扰问题。

二、工作原理

1.电路构成

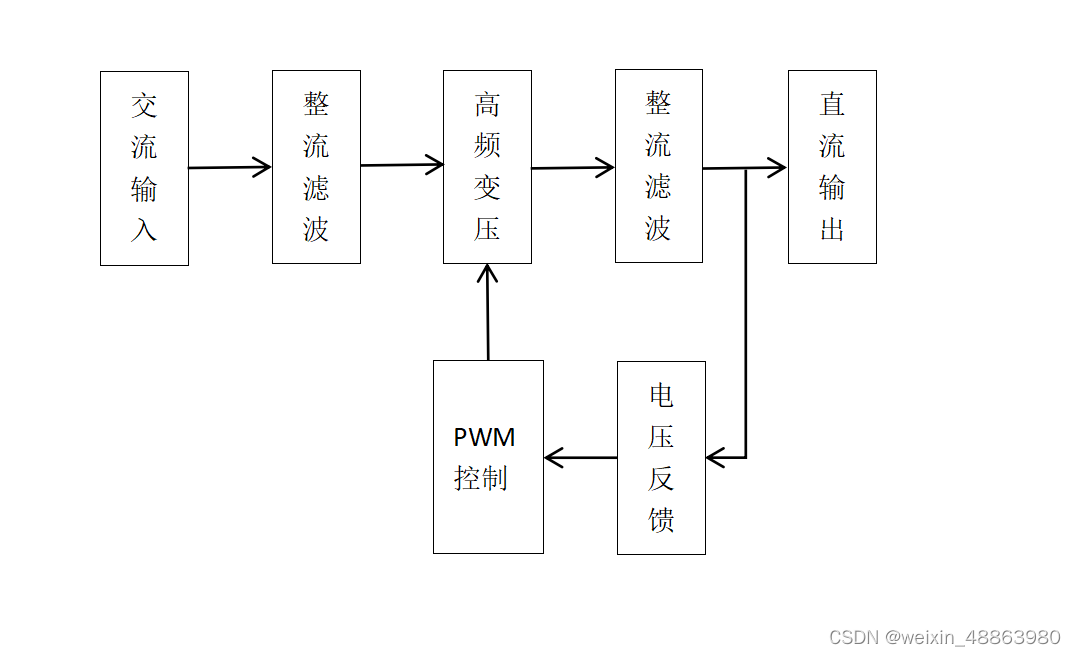

开关电源主要由以上几部分组成，核心部分为反馈回路，通过电压反馈回路来调整输出电压，从而达到稳定输出。

2.拓扑结构

这里主要讲几种常接触到的基础拓扑结构，比如Buck，boost，正反激这些。
1.Buck降压式开关电源

拓扑结构分析：

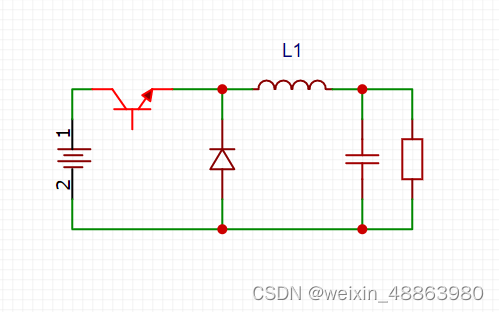

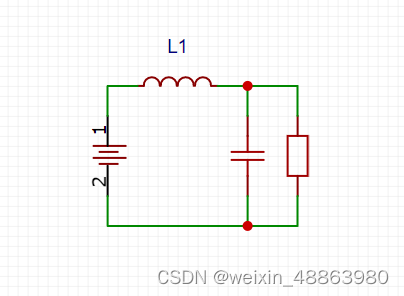

①三极管Q导通，电流从电源流经电感L1后给电容和负载供电，此时电感L1储能，此时电路可以简化为下图

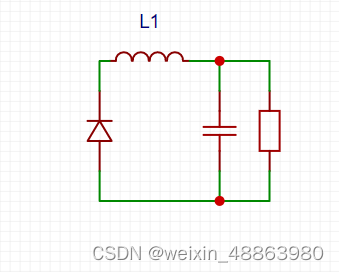

②三极管Q断开，由于电感释放存储的能量，充当电源给负载供电，此时电路可以简化为下图

这样的话我们就可以通过控制三极管导通时间来控制输出大小。
2.Boost升压式开关电源

拓补分析：

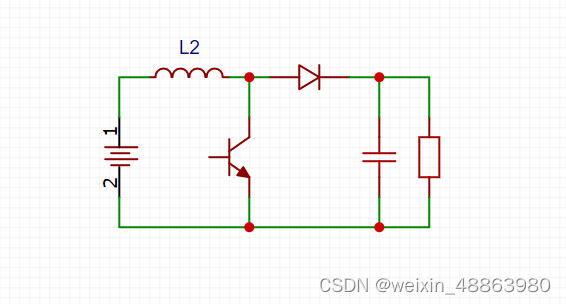

①三极管导通时，电感不断充电，负载通过电容供电，电路可以简化为下图所示

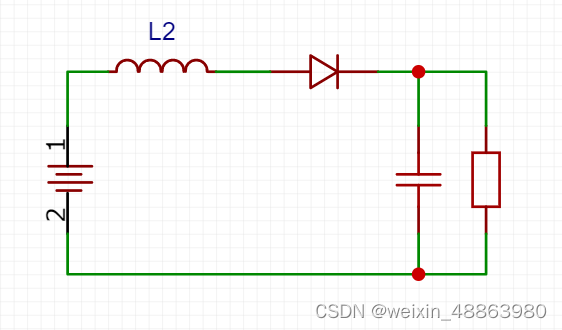

②三极管截至时，电感由于电流保持特性，不会里面断开为0，而是会给后面的负载供电，这时候负载两端的电压等于电感及电源相加的电压。

这样，当电感放电完毕后我们立马导通三极管Q对电感进行储能，这时负载通过电容供电，如此反复循环通过调整三极管的导通时间就可以控制输出电压。
3.Buck-Boost升降压式开关电源

拓扑分析：

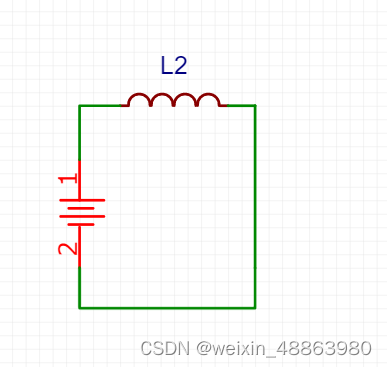

①当三极管Q导通时，由于二极管的单向导通特性，电源流经电感后回到电源，电感充电，此时电路可以简化为下图

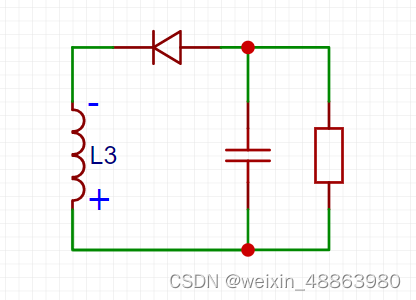

②当三极管截至时，电感由于电流保持特性，此时电感需要释放能量，负载通过电感供电，电路图可以简化为下图所示。

4.单端正激式开关电源

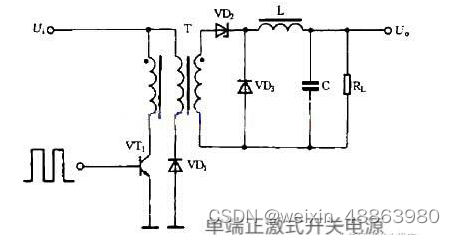

当三极管VT1导通时，变压器初级绕组上正下负，次级绕组感应电压上正下负，二极管VD2导通，电感L储能后向负载供电；当三极管VT1截至时，二极管VD2截至，电感释放能量，通过二极管VD3形成回路给负载供电。
5.单端反激式开关电源

当三极管S1导通时，变压器初级绕组感应电压为上正下负，二极管D1截至，初级绕组储能；当三极管S1截至时，变压器T初级绕组中储存的能量通过次级绕组给后级电路供电。，使用成本低，但是输出的纹波较大。

---

总结

本章节主要简单了解了一下开关电源的一些基本知识，然后介绍了开关电源几种常用的拓扑结构，都是比较简单的知识
