【STM32F429IGT6 开发笔记】| 01 - GPIO输出点亮 LED 灯

一、开发环境搭建

本开发系列笔记均采用Clion + STM32CubeMX的开发方式。搭建开发环境详情请参考 【STM32开发 | Clion搭建STM32开发环境】。

二、新建工程

1.使用 STM32CubeMX 生成 STM32CubeIDE 工程文件

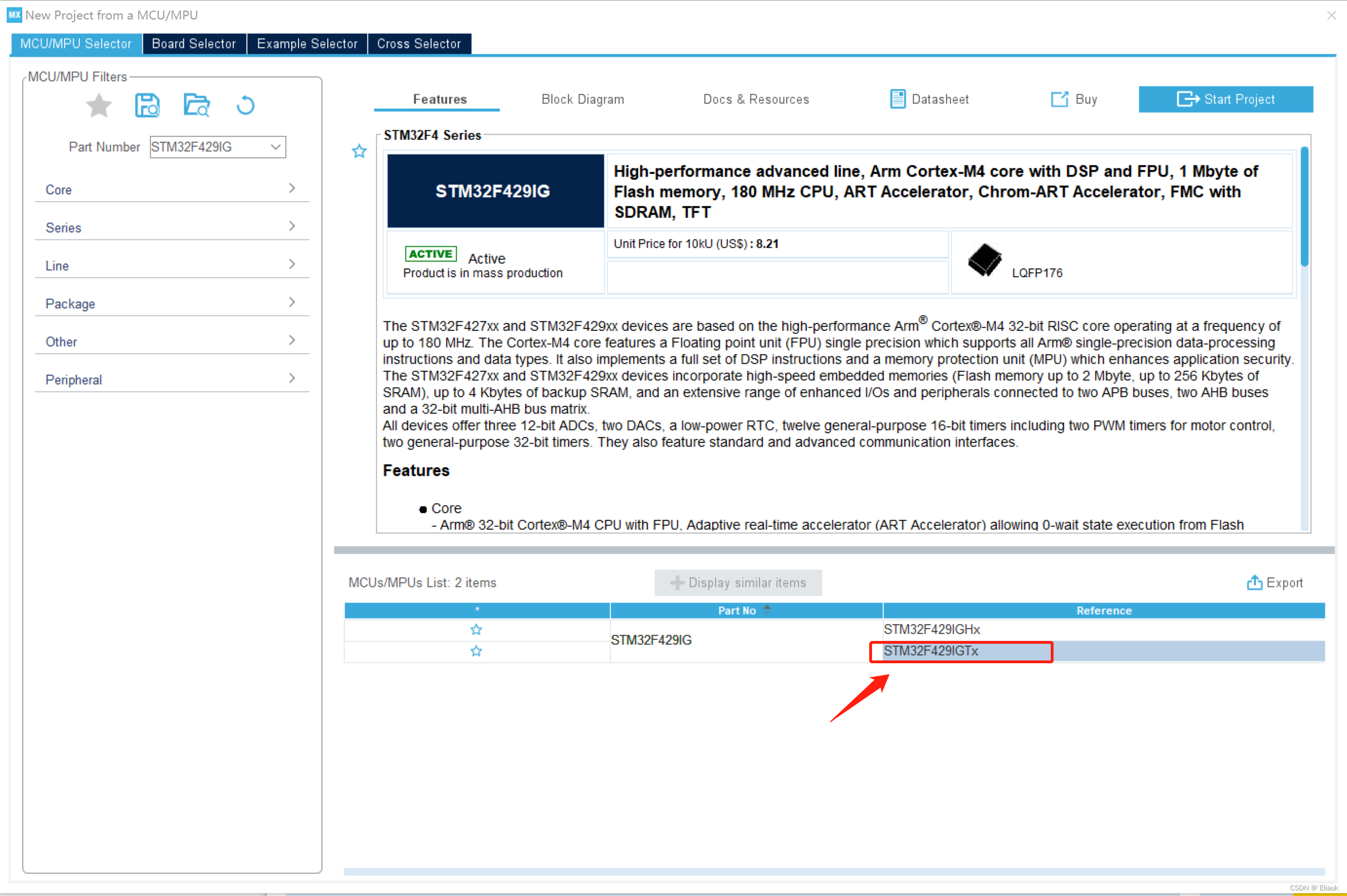

1）选择 MCU

找到 STM32F429IGT6 生成可视化配置文件，双击打开

2）配置系统时钟

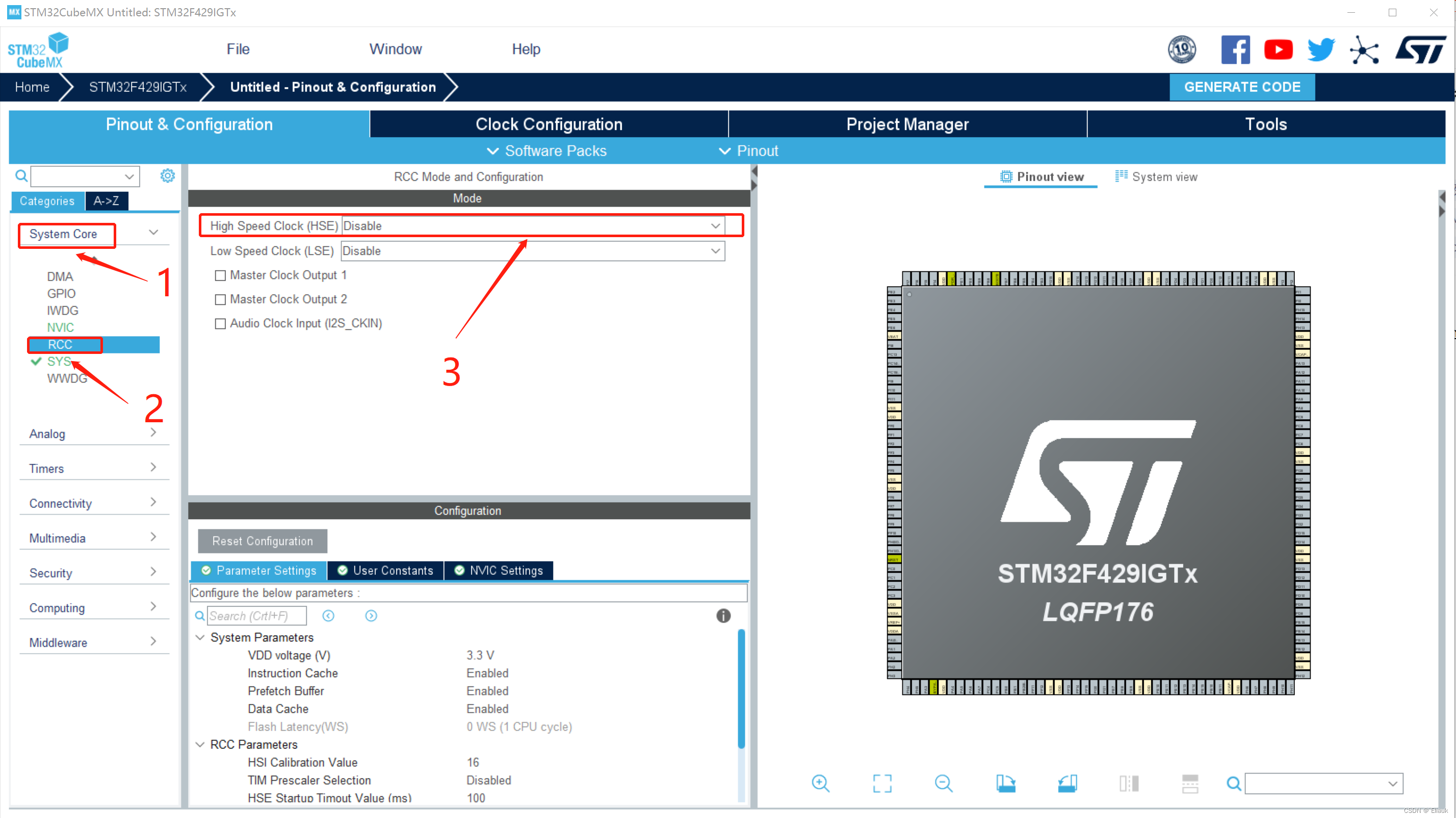

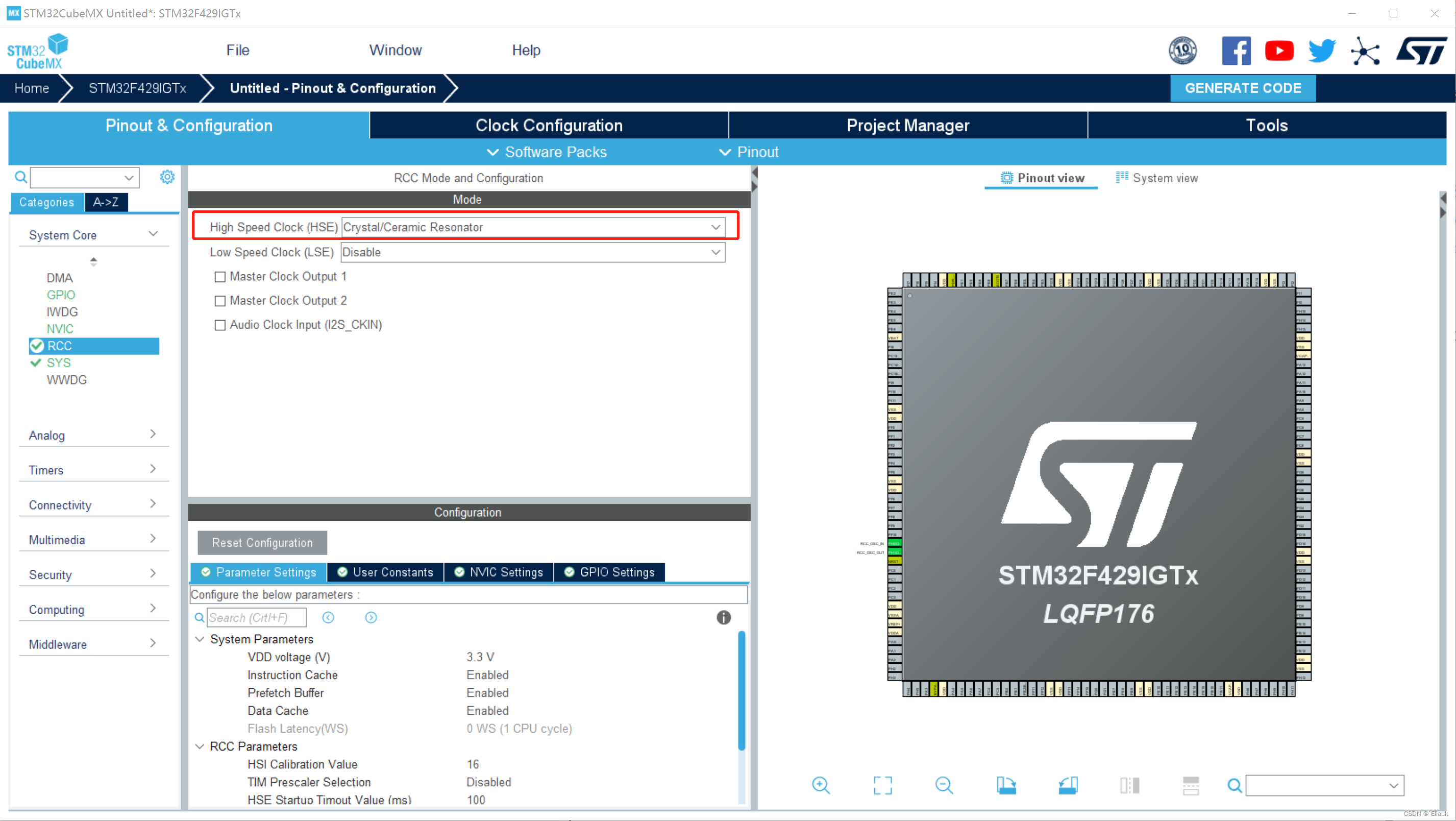

• 选择高速外部时钟

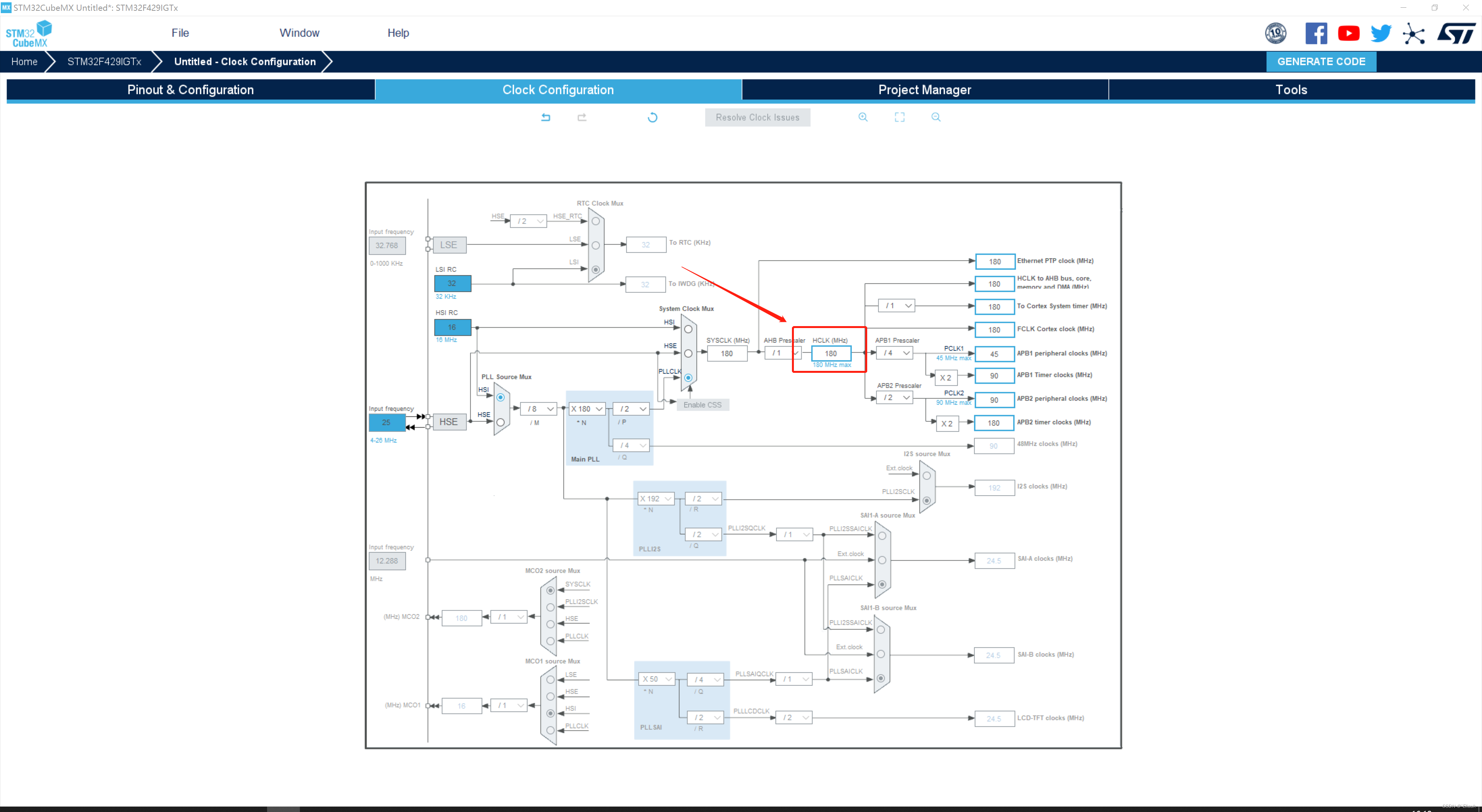

• 修改主频，输入最大频率并按回车键进行系统自动配置

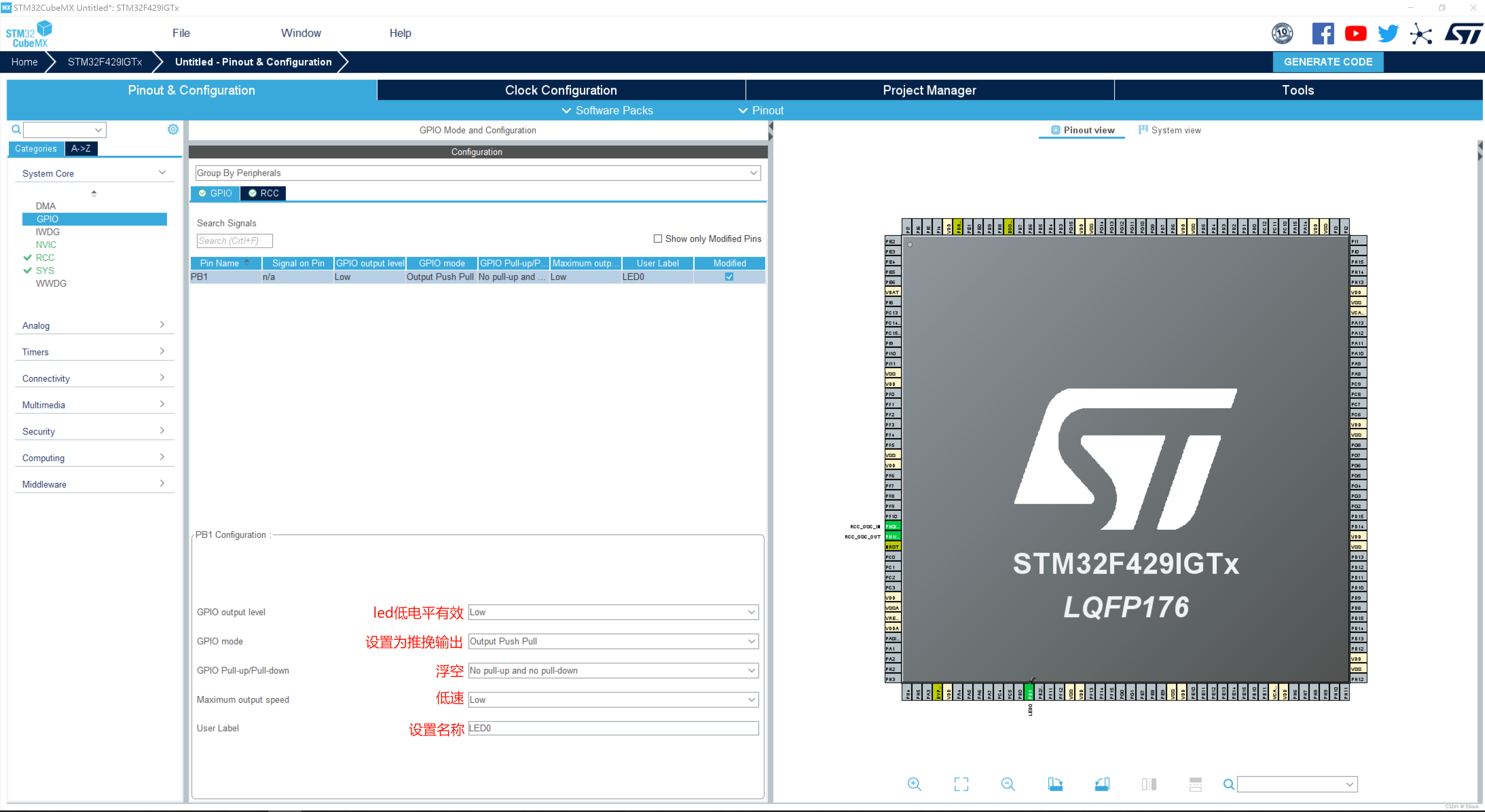

3）配置 LED 输出引脚

• 查看原理图，找到 LED 对应的引脚，本工程中用到的开发板所对应的 LED 引脚为 PB1。配置为输出模式

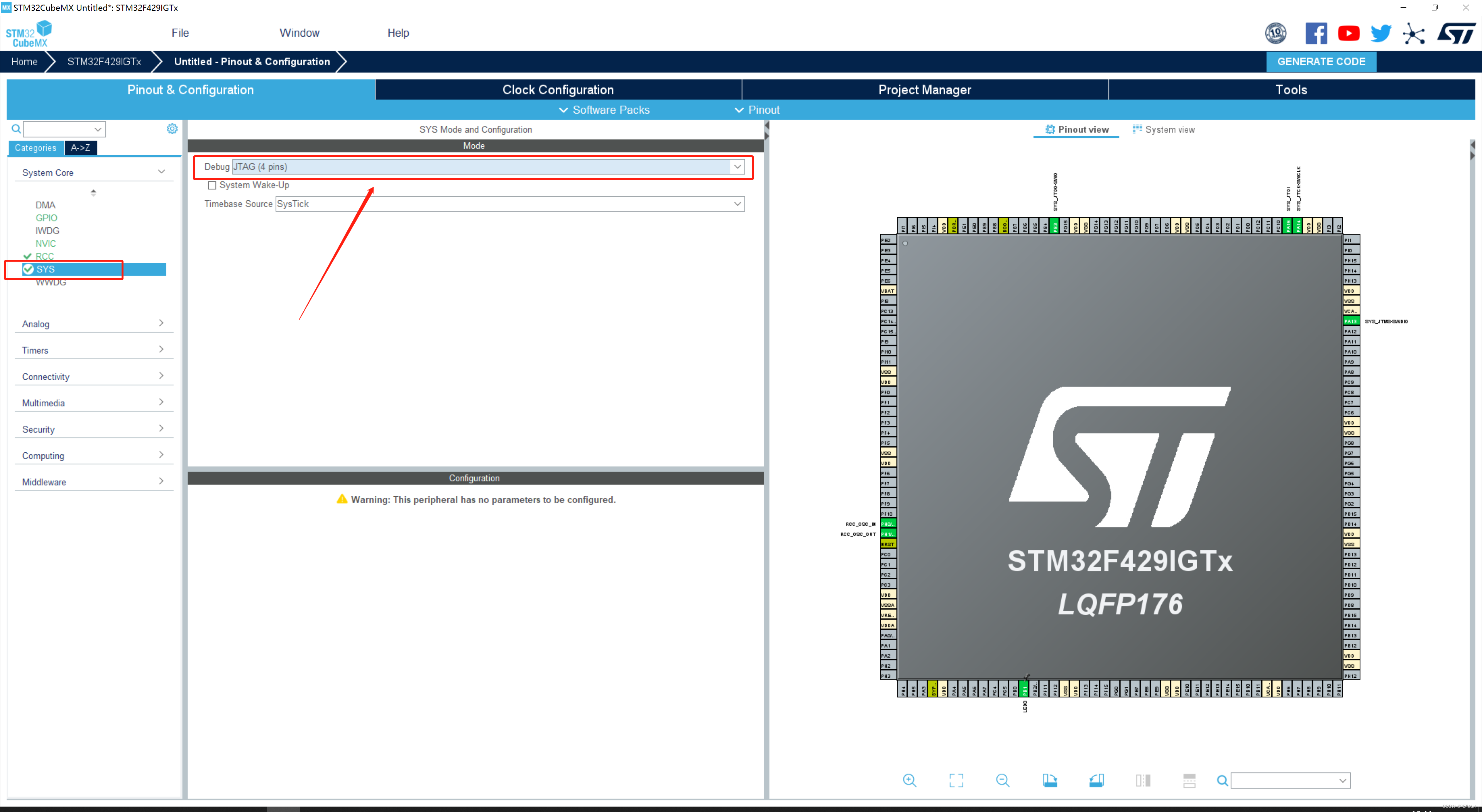

4）配置 Debug 引脚

• 此处用的是 JTAG ，所以选择 JTAG 即可

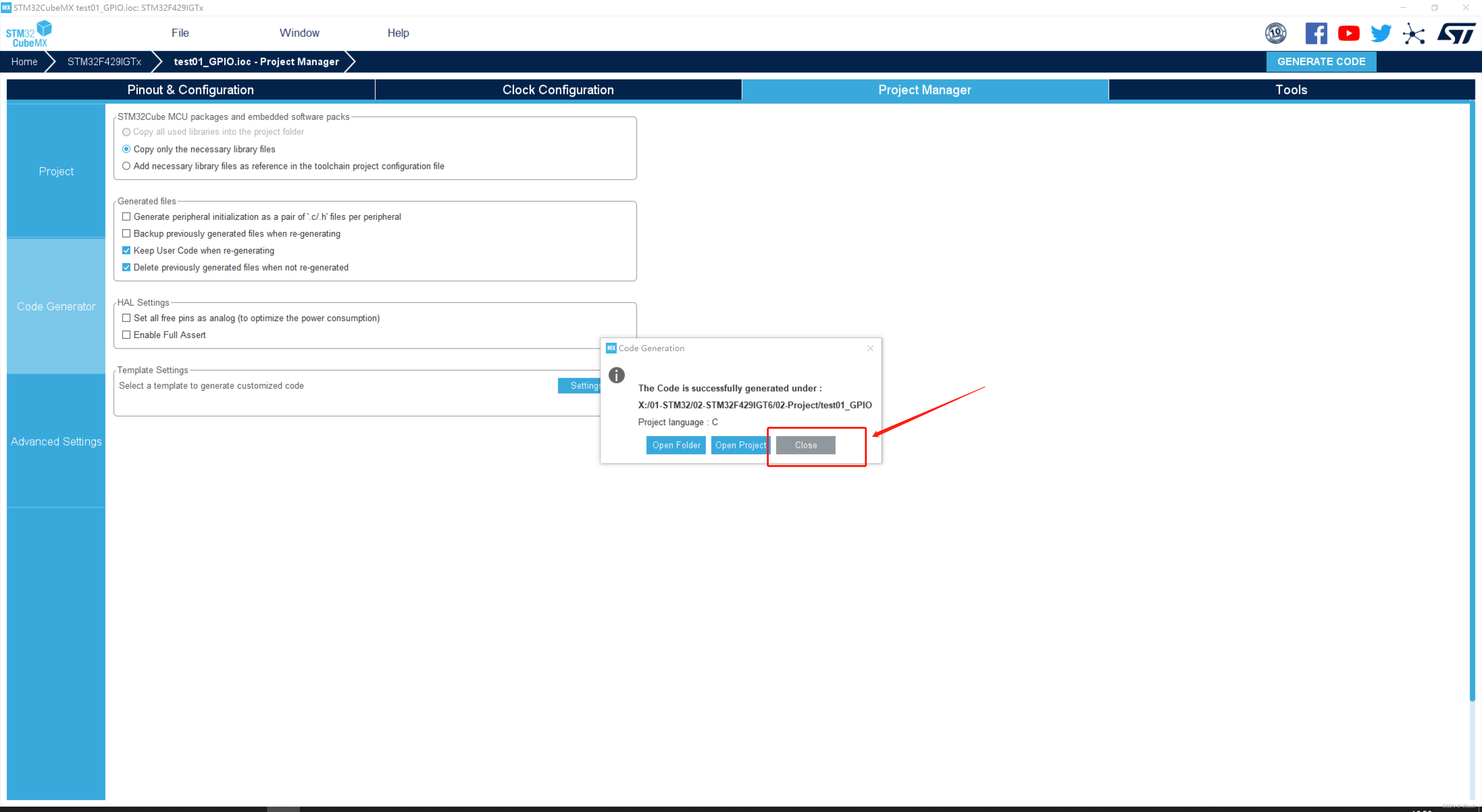

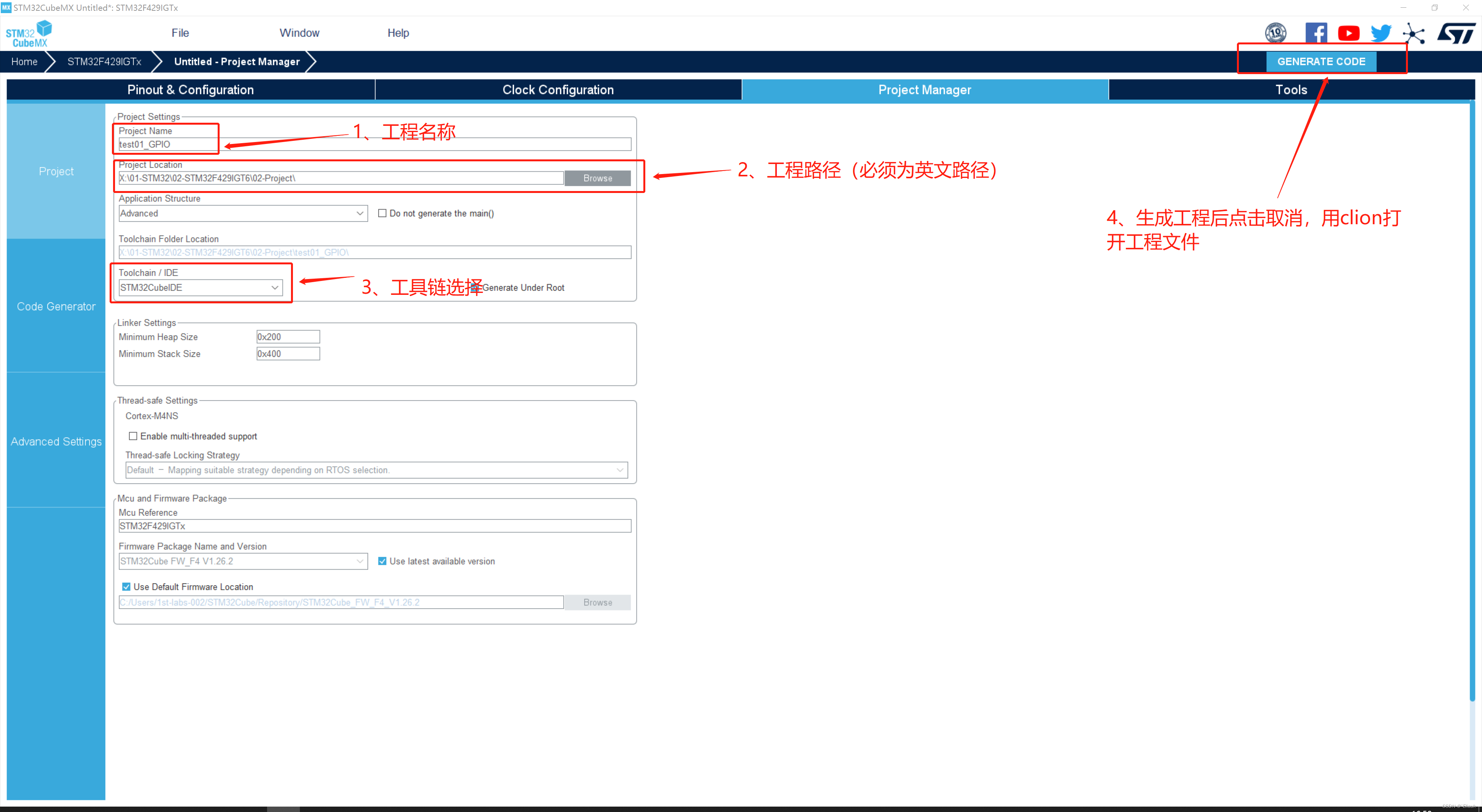

5）设置工程名称，路径，生成工程

2.使用 Clion 打开工程文件

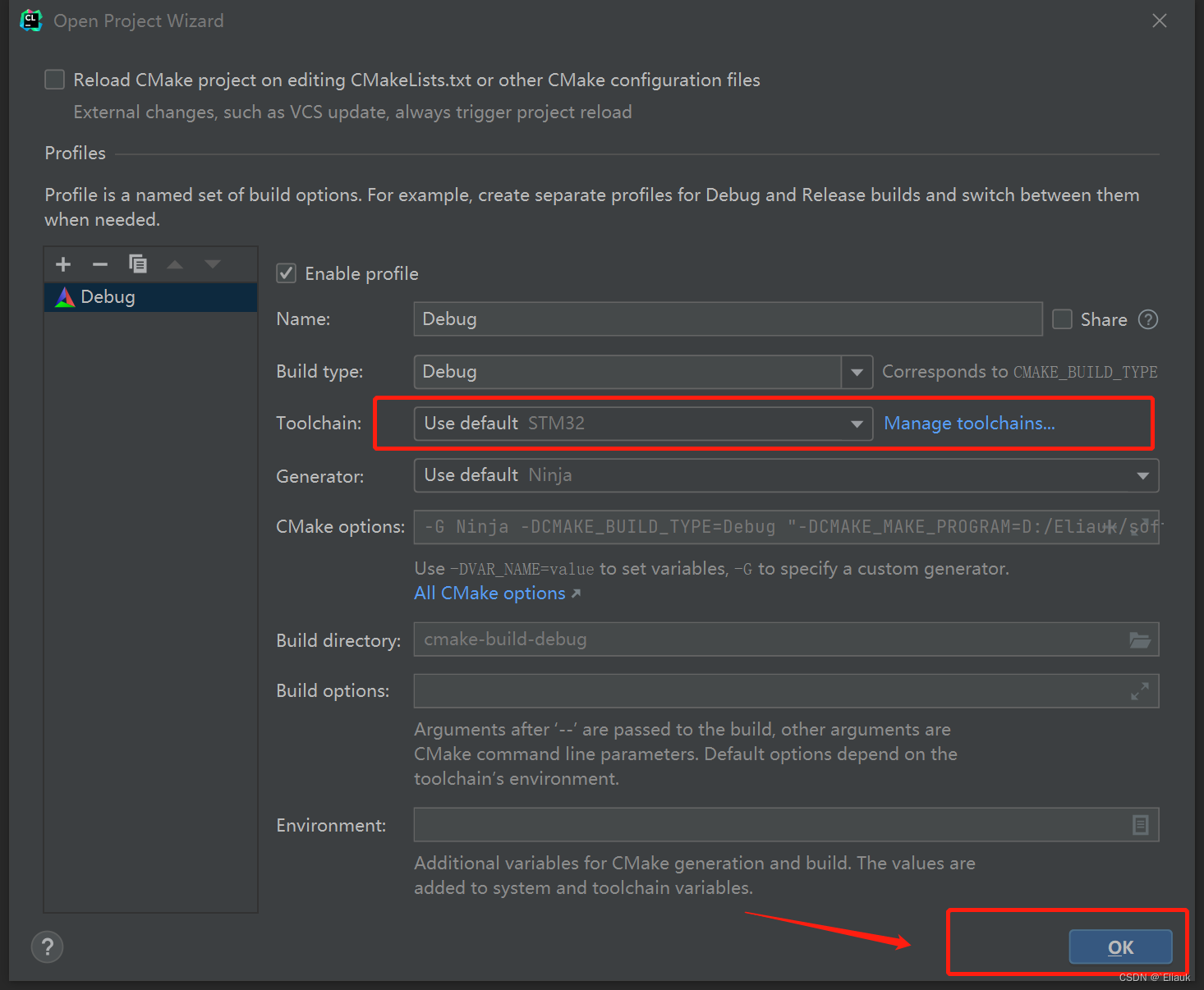

1）选择配置好的 STM32 工具链

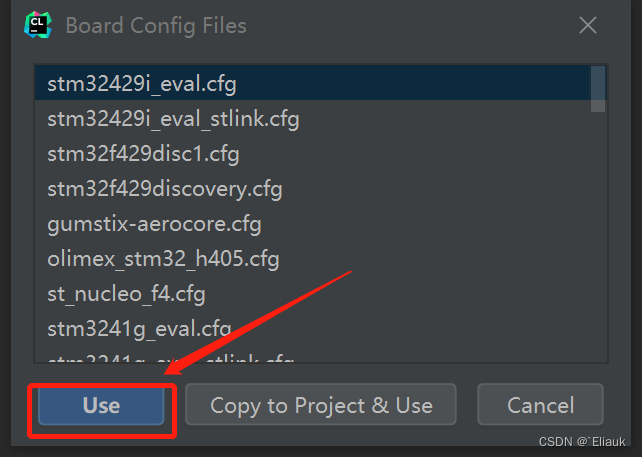

2）根据自己的开发板配置 OpenOCD 文件

• 找到 OpenOCD 自带的配置文件，根据自己的开发板型号自行修改，一般配置如下

source [find interface/stlink.cfg]

transport select hla_swd

source [find target/stm32f4x.cfg]

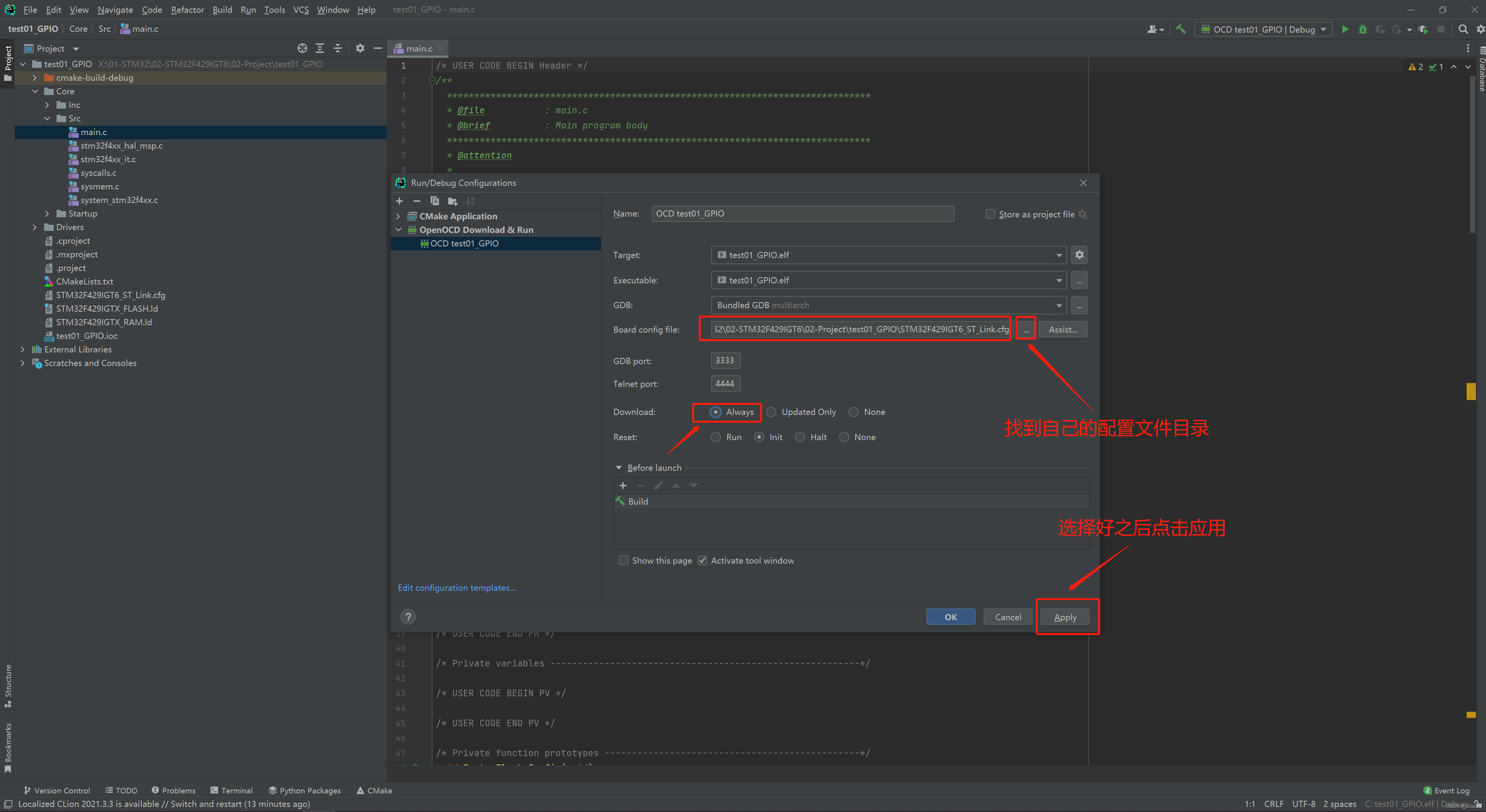

3）修改 Debug 配置

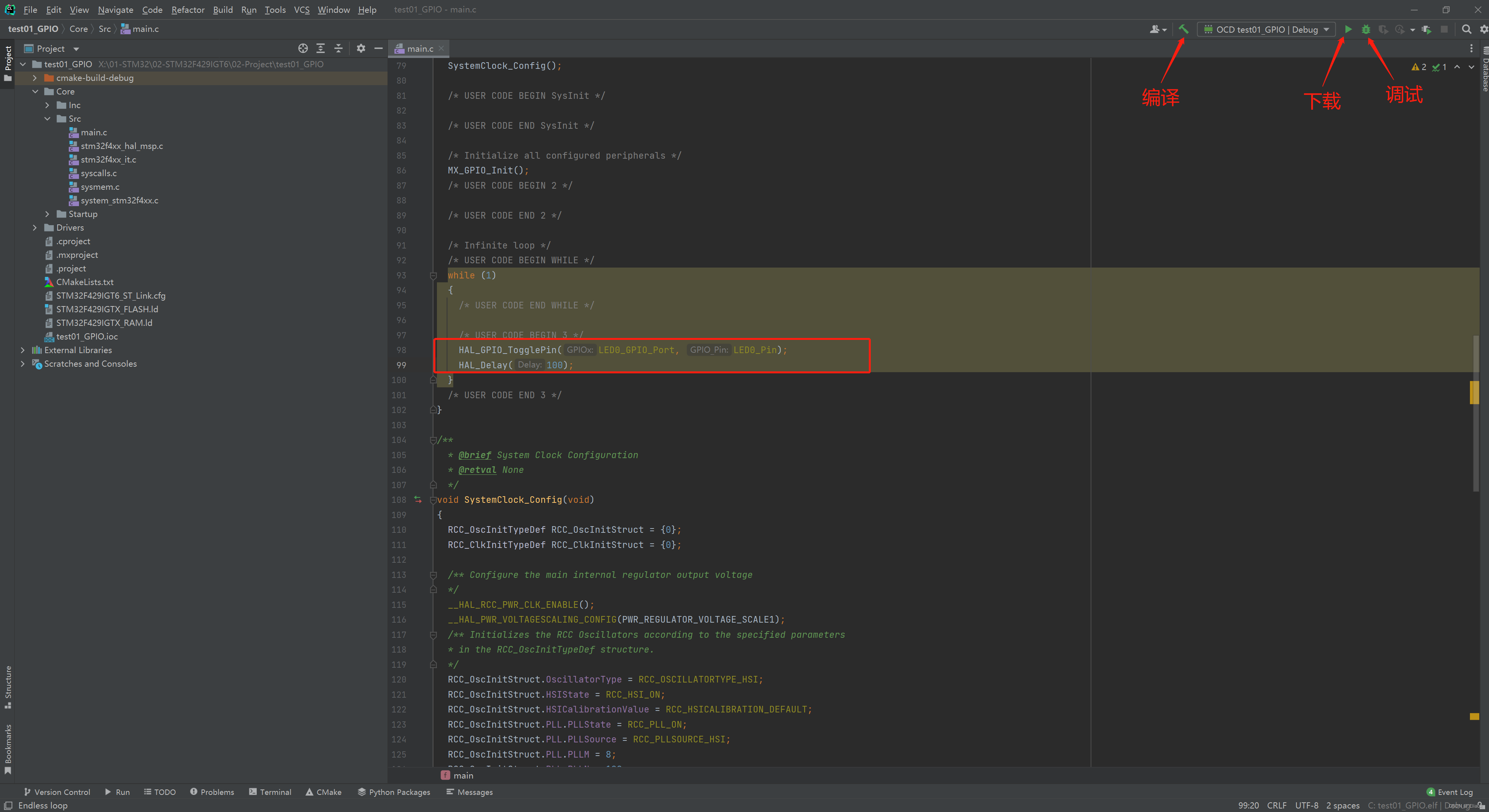

三、编写代码

	/* USER CODE BEGIN 3 */
	// GPIO输出电平翻转，以达到LED闪烁的效果
    HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);
    //延时100毫秒
    HAL_Delay(100);

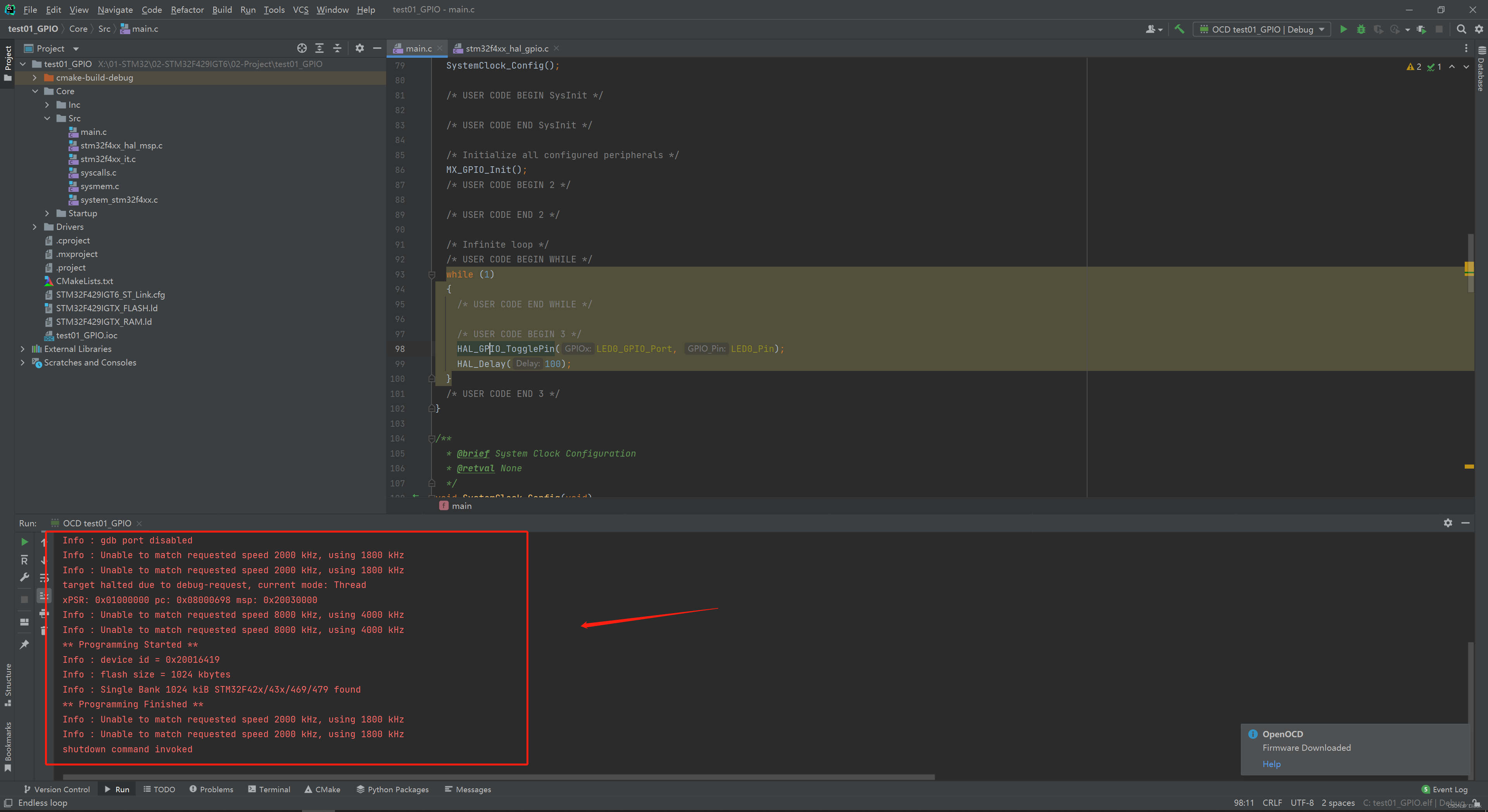

下载成功
