Autosar NvM配置-手动配置Nvblock及使用-基于ETAS软件

最新推荐文章于 2024-08-18 21:39:57 发布
最新推荐文章于 2024-08-18 21:39:57 发布
阅读量518 收藏 3
点赞数 6
分类专栏： Autosar进阶 文章标签： autosar nvm
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_49000276/article/details/138546974
版权
本文档详细介绍了如何在Autosar中配置NvBlock，包括创建NvDataInterface，NvBlock，NVM配置，SWC配置，RTE映射，并展示了如何使用生成的接口操作NVM。内容涵盖了从新建Nv Data Interface，配置NvBlock，到配置NvM，最后在SWC和RTE中进行映射和操作的全过程。
摘要由CSDN通过智能技术生成

文章目录

前言

NVM作为存储协议栈中最顶层的模块，是必须要掌握的。目前项目基本使用MCU带的Dflash模块，使用Fee模拟eeprom。在项目前期阶段，应该充分讨论需要存储的内容，包括应用数据，诊断数据等，用以评估Dflash空间是否够用。本文基于ETAS软件介绍NVBlock配置生成NVM参数及使用。

NvDataInterface

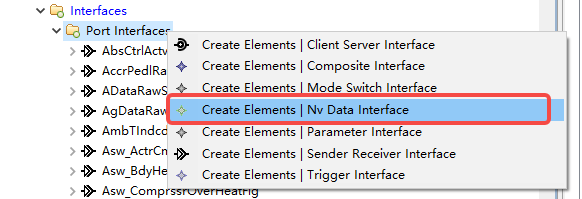

新建一个Nv Data Interface

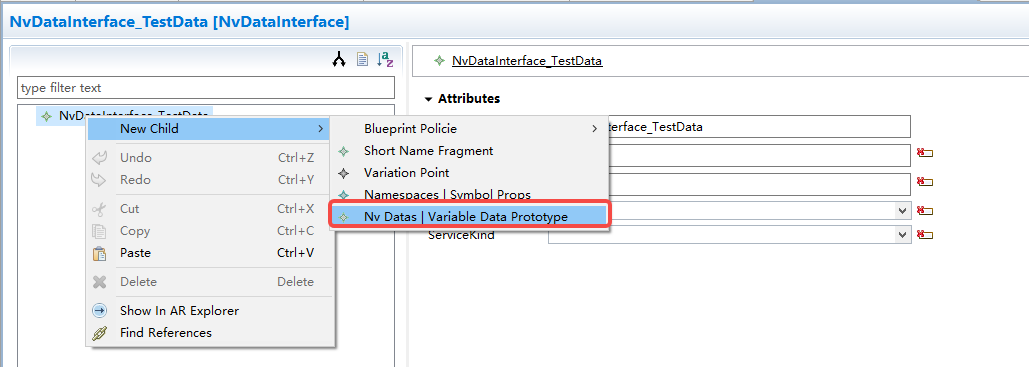

新建Nv Datas

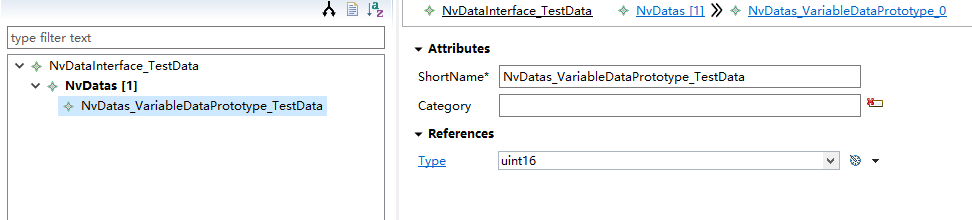

关联对应的Tpye

NvBlock

ETAS工具的包中，Componet中有一个
