2022 年 408 大题解析

---

讲解视频推荐：
【BOK408真题讲解-2022】

一、数据结构

1. 算法题（二叉搜索树）13’

已知非空二叉树 T 的结点值均为正整数，采用顺序存储方式保存，数据结构定义如下：

typedef struct { 	//MAX_SIZE为己定义常量
	int SqBiTNode[MAX_SIZE];  //保存三叉树结点值的数组
	int ElemNum; 		//实际占用的数组元素个数
} SqBiTree;

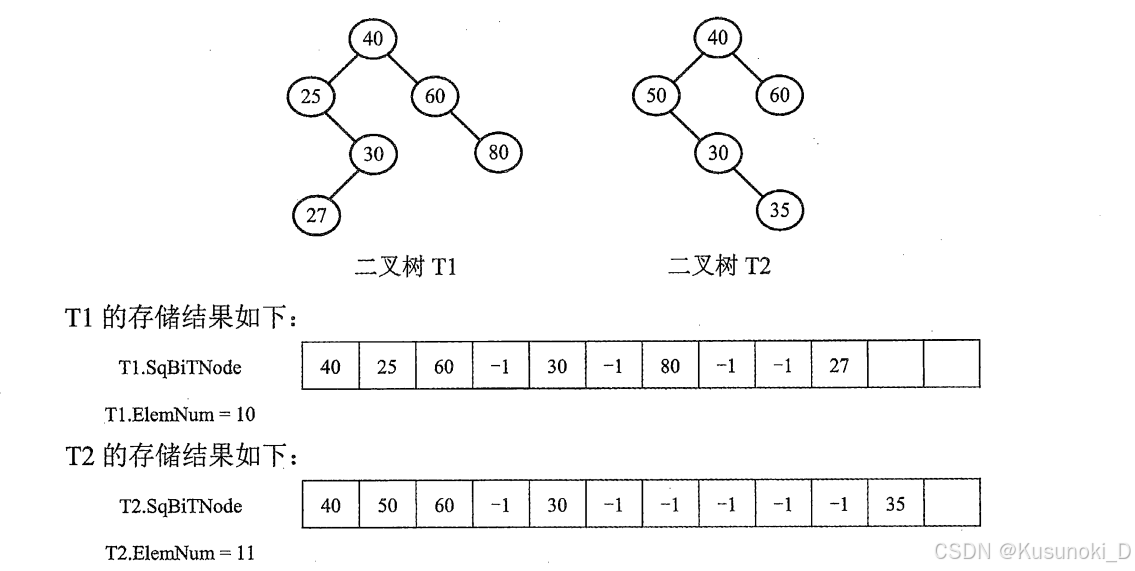

T 中不存在的结点在数组 SqBiTNode 中用 -1 表示。例如，对于下图所示的两棵非空二叉树 T₁ 和 T₂ ，

请设计一个尽可能高效的算法，判定一棵采用这种方式存储的二叉树是否为二叉搜索树， 若是，则返回 true ，否则，返回 false 。要求：
（1）给出算法的基本设计思想。
（2）根据设计思想， 采用 C 或 C++ 语言描述算法，关键之处给出注释。

【解析】：

（1）对于采用顺序存储方式保存的二叉树，根结点保存在 SqBiTNode[0] 中，当某结点保存在 SqBiTNode[i] 中时，若有左孩子，则其值保存在 SqBiTNode[2i+1] 中，若有右孩子，则其值保存在 SqBiTNode[2i+2] 中，若有双亲结点，则其值保存在 SqBiTNode[(i-1)/2] 中。

二叉搜索树需要满足的条件是：任一结点值大于其左子树中的全部结点值，小于其右子树中的全部结点值。中序遍历二叉树得到一个升序序列。

使用整型变量 val 记录中序遍历过程中已遍历结点的最大值，初值为一个负整数。若当前遍历的结点值小于或等于 val ，则算法返回 false ，否则，将 val 的值更新为当前结点的值。

（2）算法的实现：

#define false 0
#define true 1
typedef int bool;
bool judgeInOrderBST(SqBiTree bt, int k, int *val){		//初始调用时 k = 0
	if(k < bt.ElemNum && bt.SqBiTNode[k] != -1){
		if(!judgeInOrderBST(bt, 2*k+1, val)){return false;}		//左
		if(bt.SqBiTNode[k] <= *val){return false;}				//根
		*val = bt.SqBiTNode[k];
		if(!judgeInOrderBST(bt, 2*k+2, val)){return false;}		//右
	}
	return true;
}

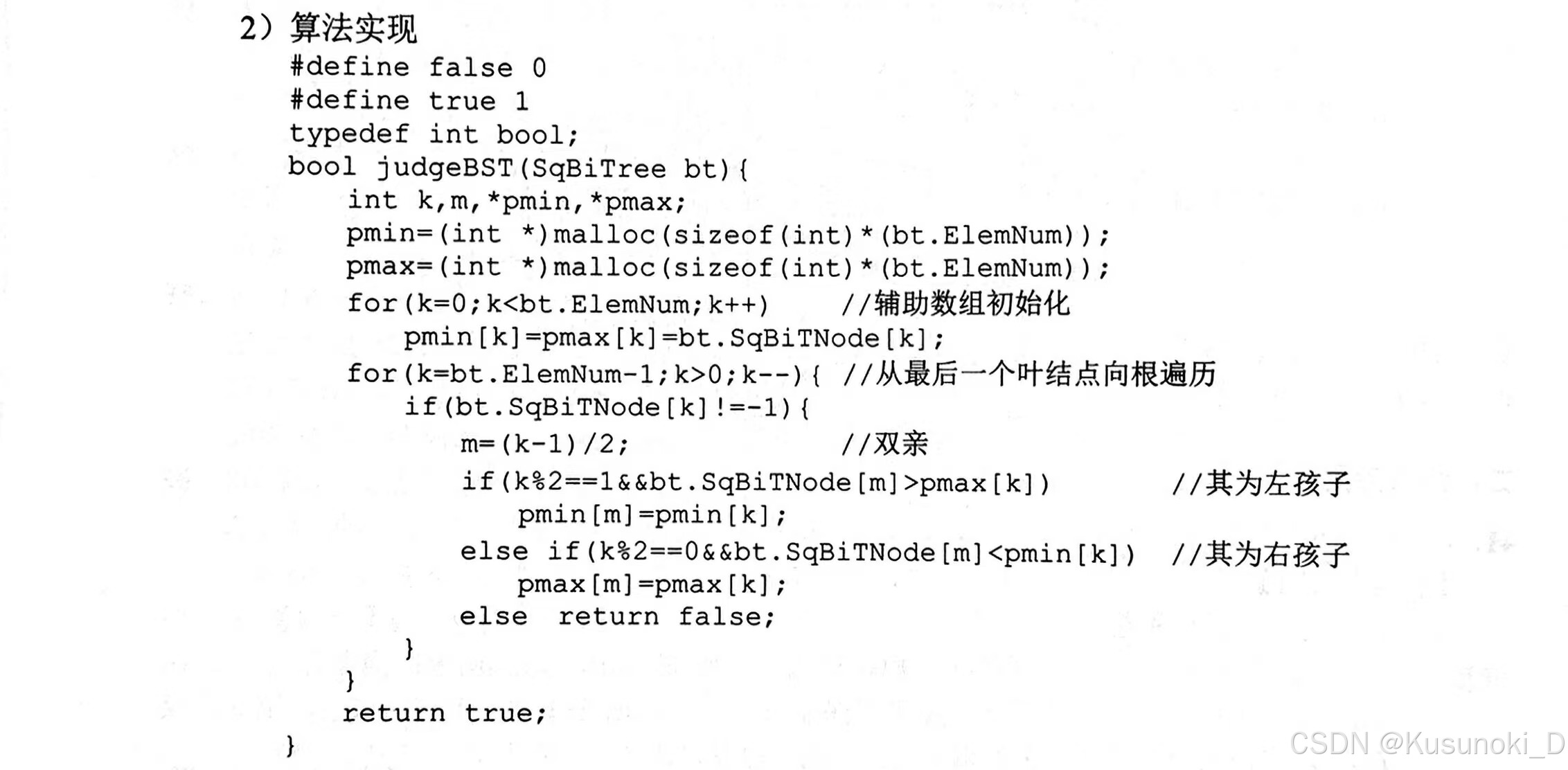

【方法二】：

二叉搜索树需要满足的条件是：任一结点值大于其左子树中的全部结点值，小于其右子树中的全部结点值。设置两个数组 pmax 和 pmin 。根据二叉搜索树的定义，SqBiTNode[i] 中的值应该大于以 SqBiTNode[2i+1] 为根的子树中的最大值（保存在 pmax[2i+1] 中），小于以 SqBiTNode[2i+2] 为根的子树中的最小值（保存在 pmin[2i+1] 中）。初始时，用数组 SqBiTNode 中前 ElemNum 个元素的值对数组 pmax 和 pmin 初始化。在数组 SqBiTNode 中从后向前扫描，扫描过程中逐一验证结点与子树之间是否满足上述的大小关系。

2. 选择排序 10’

现有 n ( n > 100000 ) 个数保存在一维数组 M 中， 需要查找 M 中最小的 10 个数。请回答下列问题。
（1）设计一个完成上述查找任务的算法，要求平均情况下的比较次数尽可能少，简述其算法思想（不需要程序实现） 。
（2）说明你所设计的算法平均情况下的时间复杂度和空间复杂度。

【解析】：

（1）定义含 10 个元素的大根堆 H ，元素值均为该堆元素类型能表示的最大数 MAX 。

for M 中的每个元素 s {
	if(s < H 的堆顶元素){删除堆顶元素并将 s 插入 H 中;}
}

当数据全部扫描完毕，堆 H 中保存的即是最小的 10 个数。

（2）算法平均情况下的时间复杂度是 O(n) ，空间复杂度是 O(1) 。

二、计算机组成原理

1. 数据通路的功能和基本结构 15’

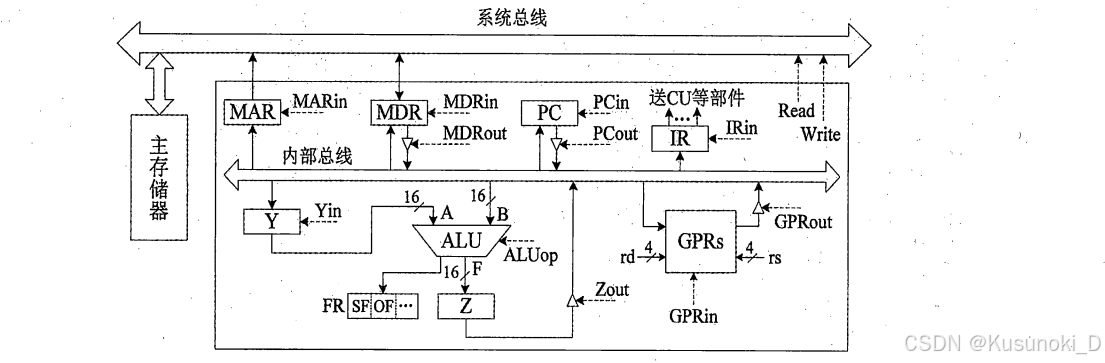

某 CPU 中部分数据通路下图所示，其中，GPRs 为通用寄存器组；FR 为标志寄存器，用于存放 ALU 产生的标志信息； 带箭头虚线表示控制信号，如控制信号 Read 、Write 分别表示主存读、主存写，MDRin 表示内部总线上数据写入 MDR , MDRout 表示 MDR 的内容送内部总线。

请回答下列问题。
（1）设 ALU 的输入端 A 、B 及输出端 F 的最高位分别为 A₁₅ 、B₁₅ 及 F₁₅ ，FR 中的符号标志和溢出标志分别为 SF 和 OF ，则 SF 的逻辑表达式是什么？ A 加 B 、A 减 B 时 OF 的逻辑表达式分别是什么？要求逻辑表达式的输入变量为 A₁₅ 、B₁₅ 及 F₁₅ 。
（2）为什么要设置暂存器 Y 和 Z？
（3）若 GPRs 的输入端 rs 、rd 分别为所读、写的通用寄存器的编号，则 GPRs 中最多有多少个通用寄存器？ rs 和 rd 来自图中的哪个寄存器？已知 GPRs 内部有一个地址译码器和一个多路选择器，rd 应连接地址译码器还是多路选择器？
（4）取指令阶段（不考虑 PC 增量操作）的控制信号序列是什么？若从发出主存读命令到主存读出数据并传送到 MDR 共需 5 个时钟周期，则取指令阶段至少需要几个时钟周期？
（5）图中控制信号由什么部件产生？图中哪些寄存器的输出信号会连到该部件的输入端？

【解析】：

（1）SF 的逻辑表达式是：SF = F₁₅ ；
A 加 B 时 OF 的逻辑表达式是：┐A₁₅ · ┐B₁₅ · F₁₅ + A₁₅ · B₁₅ · ┐F₁₅ ；
A 减 B 时 OF 的逻辑表达式是：┐A₁₅ · B₁₅ · F₁₅ + A₁₅ · ┐B₁₅ · ┐F₁₅ 。

对于 A + B → F ，若 A、B 为正，F 为负 or A、B 为负，F 为正，则表示溢出；
对于 A - B → F ，若 A 为正、B 为负，F 为负 or A 为负、B 为正，F 为正，则表示溢出。

（2）在单总线数据通路中，每个时刻总线上只有一个数据有效。由于 ALU 是一个没有存储功能的组合逻辑元件，在其执行运算时必须保持两个输入端同时有效，因此先将一个操作数经内部总线送入暂存器 Y 保存，Y 的内容在 ALU 的左输入端始终有效，再将另一个操作数经内部总线直接送到 ALU 的右输入端。

此外，ALU 的输出端也不能直接与总线相连，否则其输出会通过总线反馈到输入端，影响运算结果，因此将运算结果暂存在寄存器 Z 中。

（3）GPRs 中最多有 2⁴ = 16 个通用寄存器；rs 和 rd 来自指令寄存器 IR ；已知 GPRs 内部有一个地址译码器和一个多路选择器，rd 应连接地址译码器。

（4）取指令阶段的控制信号序列是：
① (PC) → MAR ；【PCout、MARin】（1 个时钟周期）
② M(MAR) → MDR ；【Read】（5 个时钟周期）
③ (MDR) → IR 。【MDRout、IRin】（1 个时钟周期）
取指令阶段至少需要 7 个时钟周期。

（5）图中控制信号由控制部件（CU）产生；图中指令寄存器 IR 和标志寄存器 FR 的输出信号会连到该部件的输入端。

2. I/O 方式 8’

假设某磁盘驱动器中有 4 个双面盘片，每个盘面有 20000 个磁道，每个磁道有 500 个扇区，每个扇区可记录 512 字节的数据，盘片转速为 7200 rpm（转/分），平均寻道时间为 5ms 。
请回答下列问题。
（1）每个扇区包含数据及其地址信息，地址信息分为 3 个字段。这 3 个字段的名称各是什么？对于该磁盘，各字段至少占多少位？
（2）一个扇区的平均访问时间约为多少？
（3）若采用周期挪用 DMA 方式进行磁盘与主机之间的数据传送，磁盘控制器中的数据缓冲区大小为 64 位，则在一个扇区读写过程中，DMA 控制器向 CPU 发送了多少次总线请求？若 CPU 检测到 DMA 控制器的总线请求信号时也需要访问主存，则 DMA 控制器是否可以获得总线使用权？为什么？

【解析】：

（1）这 3 个字段的名称各是柱面号、盘面号、扇面号；对于该磁盘，柱面号至少占 ⌈log₂20000⌉ = 15 位、盘面号至少占 log₂(2×4) = 3 位、扇面号至少占 ⌈log₂500⌉ = 9 位。

（2）盘片转速为 7200 转/分，得到 1/120 s/转，延迟时间 = (1/120)/2 s ≈ 4.167ms ；
传输时间 = (1/120)/500 s ≈ 0.0167ms ；
平均访问时间 = 平均寻道时间 + 延迟时间 + 传输时间 = 5 + 4.167 + 0.0167 = 9.1837ms 。

（3）在一个扇区读写过程中，DMA 控制器向 CPU 发送了 512B / (64/8)B = 64 次总线请求；
DMA 控制器可以获得总线使用权，由于采用周期挪用 DMA 方式，因此当 CPU 和 DMA 控制器同时访问主存时，DMA 控制器可以获得总线使用权，因为一旦磁盘开始读写，就必须按时完成数据传送，否则会发生数据丢失。

三、操作系统

1. 文件系统基础 7’

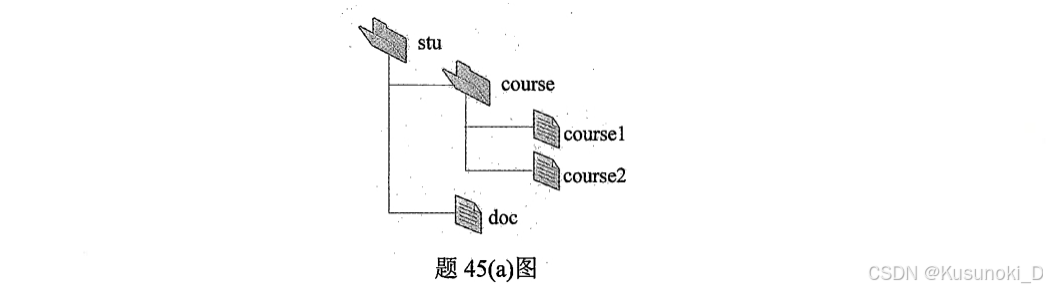

某文件系统的磁盘块大小为 4KB ，目录项由文件名和索引节点号构成，每个索引节点占 256 字节，其中包含直接地址项 10 个，一级、二级和三级间接地址项各 1 个，每个地址项占 4 字节。该文件系统中子目录 stu 的结构如图 (a) 所示，stu 包含子目录 course 和文件 doc ，course 子目录包含文件 course1 和 course2 。各文件的文件名、索引节点号、占用磁盘块的块号如表 (b) 所示。

表 (b) ：

文件名	索引节点号	磁盘块号
stu	1	10
course	2	20
course1	10	30
course2	100	40
doc	10	x

请回答下列问题。
（1）目录文件 stu 中每个目录项的内容是什么？
（2）文件 doc 占用的磁盘块的块号 x 的值是多少？
（3）若目录文件 course 的内容已在内存， 则打开文件 course1 并将其读入内存， 需要读几个磁盘块？说明理由。
（4）若文件 course2 的大小增长到 6MB ，则为了存取 course2 需要使用该文件索引节点的哪几级间接地址项？说明理由。

【解析】：

（1）目录文件 stu 中每个目录项的内容是：

文件名	索引节点号
course	2
doc	10

在文件系统中，目录项由文件名和索引节点号构成。

（2）文件 doc 占用的磁盘块的块号 x 的值是 30 。

由上表可知，文件 doc 和文件 course1 对应的索引节点号都是 10 ，说明 doc 和 course1 这两个目录项共享一个索引节点，本质上对应同一个文件，而文件 course1 存储在 30 号磁盘块。

（3）若目录文件 course 的内容已在内存， 则打开文件 course1 并将其读入内存， 需要读 2 个磁盘块。先读 course1 的索引节点所在的磁盘块，再读 course1 的内容所在的磁盘块。

（4）若文件 course2 的大小增长到 6MB ，则为了存取 course2 需要使用该文件索引节点的一级间接地址块和二级间接地址块。

6MB 大小的文件需要 6MB / 4KB = 1536 个磁盘块，已知直接地址项有 10 个，一级间接地址项有 4KB / 4B = 1024 个，二级间接地址项有 1024 × 1024 个，而 10 + 1024 < 1536 < 10 + 1024 + 1024 × 1024 。

2. 同步与互斥 8’

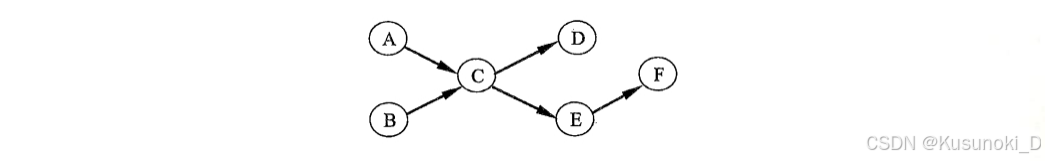

某进程的两个线程 T1 和 T2 并发执行 A 、B 、C 、D 、E 和 F 共 6 个操作， 其中 T1 执行 A 、E 和 F , T2 执行 B 、C 和 D 。下图表示上述 6 个操作的执行顺序所必须满足的约束：C 在 A 和 B 完成后执行，D 和 E 在 C 完成后执行，F 在 E 完成后执行。请使用信号量的 wait() 、signal() 操作描述 T1 和 T2 之间的同步关系，并说明所用信号量的作用及其初值。

【解析】：

对于 T2 来说，T1 的 A 执行完毕后，T2 才可以执行 C ；
对于 T1 来说，T2 的 C 执行完毕后，T2 才可以执行 E 。

Semaphore Sac = 0;		//描述 A C 之间的同步关系
Semaphore Sce = 0;		//描述 C E 之间的同步关系
T1{
	A;
	signal(Sac);
	wait(Sce);
	E;
	F;
}
T2{
	B;
	wait(Sac);
	C;
	signal(Sce);
	D;
}

四、计算机网络

IPv4 9’

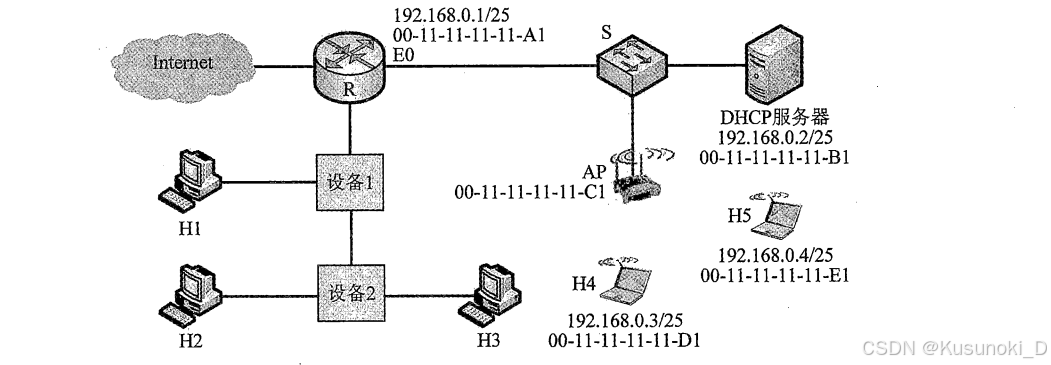

某网络拓扑如下图所示，R 为路由器，S 为以太网交换机，AP 是 802.11 接入点，路由器的 E0 接口和 DHCP 服务器的 IP 地址配置如图中所示；H1 与 H2 属于同一个广播域，但不属于同一个冲突域；H2 和 H3 属于同一个冲突域；H4 和 H5 已经接入网络，并通过 DHCP 动态获取了 IP 地址。现有路由器、100BaseT 以太网交换机和 100BaseT 集线器（Hub）三类设备各若干台。

请回答下列问题。
（1）设备 1 和设备 2 应该分别选择哪类设备？
（2）若信号传播速度为 2 × 10⁸ m/s ，以太网最小帧长为 64B ，信号通过设备 2 时会产生额外的 1.51μs 的时间延迟，则 H2 与 H3 之间可以相距的最远距离是多少？
（3）在 H4 通过 DHCP 动态获取 IP 地址过程中，H4 首先发送了 DHCP 报文 M , M 是哪种 DHCP 报文？路由器 E0 接口能否收到封装 M 的以太网帧？S 向 DHCP 服务器转发的封装 M 的以太网帧的目的 MAC 地址是什么？
（4）若 H4 向 H5 发送一个 IP 分组 P ，则 H5 收到的封装 P 的 802.11 帧的地址 1 、地址 2 和地址 3 分别是什么？

【解析】：

（1）设备 1 应该选择 100BaseT 以太网交换机；设备 2 应该选择 100BaseT 集线器（Hub）。

（2）已知 100Base-T 是一种以 100Mbps 速率工作的局域网（LAN）标准，以太网最小帧长为 64B ；信号传播速度为 2 × 10⁸ m/s ；假设 H2 与 H3 之间可以相距的最远距离是 D ，有：

[64 × 8 / 100 × 10⁶] - 2 × 1.51 × 10^-6 = 2 × D / 2 × 10⁸ ，解得 D = 210m 。

（3）M 是 DHCP 发现报文（DISCOVER 报文）；路由器 E0 接口可以收到封装 M 的以太网帧；S 向 DHCP 服务器转发的封装 M 的以太网帧的目的 MAC 地址是 FF-FF-FF-FF-FF-FF 。

DHCP 发现报文是广播的形式，广播帧的目的 MAC 地址全是 1 。

（4）若 H4 向 H5 发送一个 IP 分组 P ，则 H5 收到的封装 P 的 802.11 帧的地址 1 是 00-11-11-11-11-E1 、地址 2 是 00-11-11-11-11-C1 、地址 3 是 00-11-11-11-11-D1 。（来自 AP）
