第一次实验

- 一、QUARTUS II的简单上手及基本操作

一、QUARTUS II的简单上手及基本操作

找了好多好多，感觉网上都不太人性化，所以自己记录了一下自己写的，还是有点意思的的，但是这前面的没啥意思，到后面连起来用的时候就有意思了！

1、项目的创建

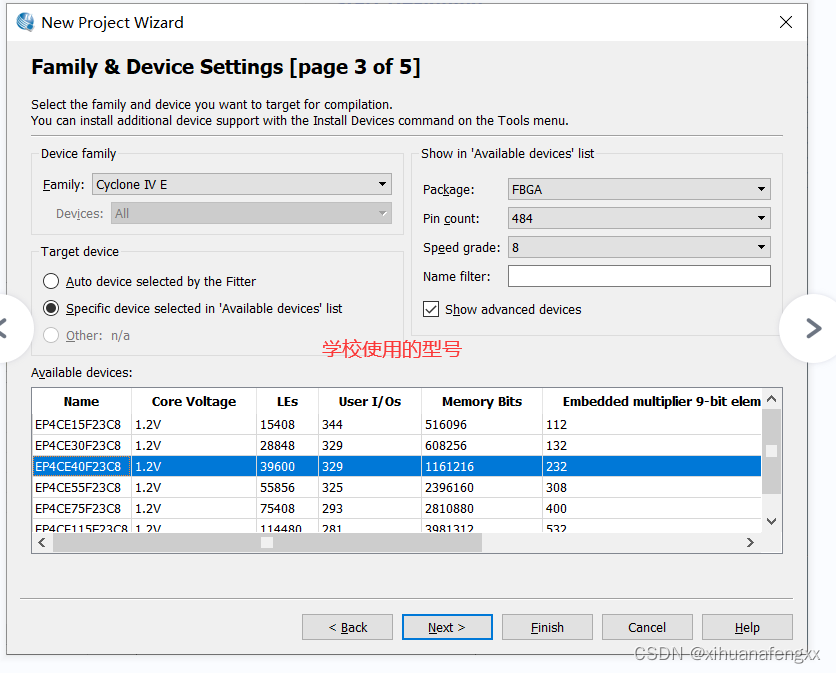

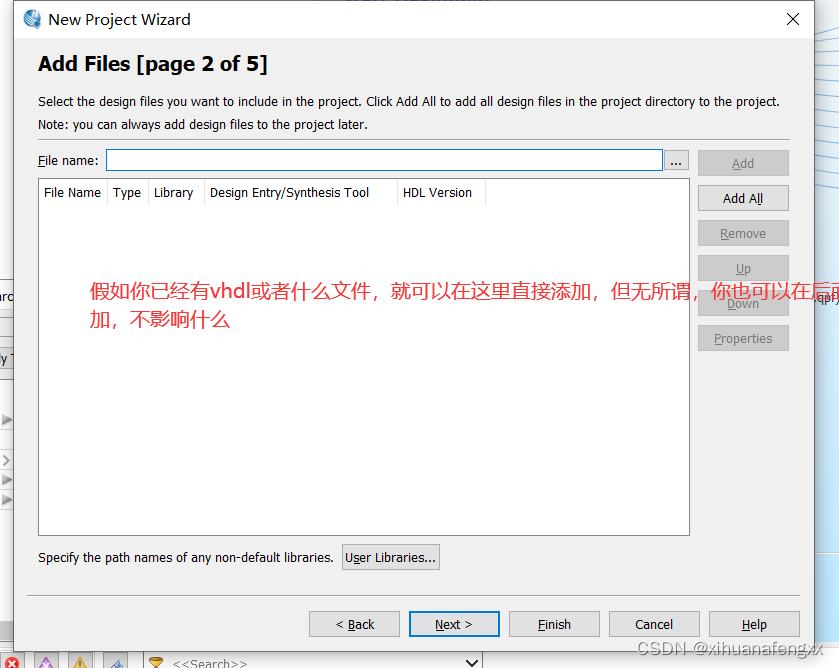

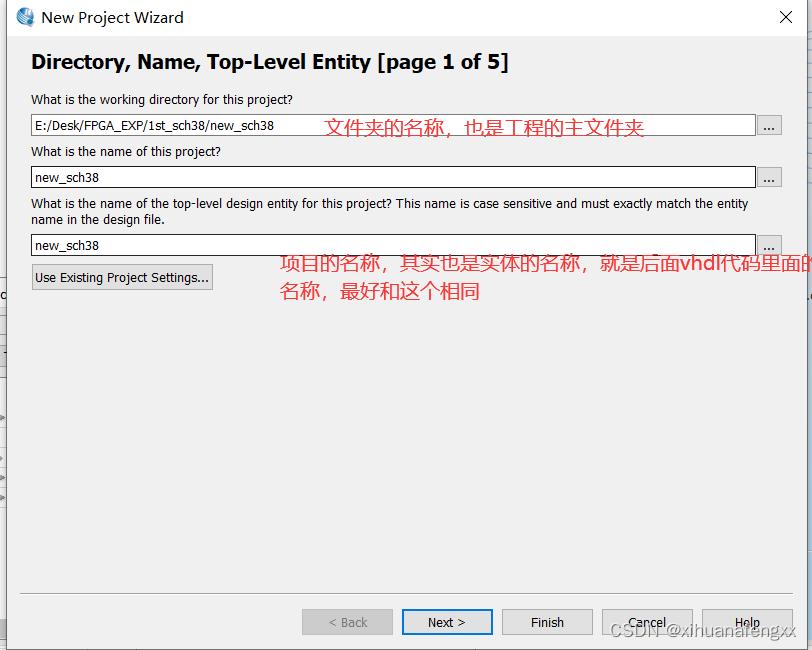

1、File -> New Project Wizard 在这里插入图片描述

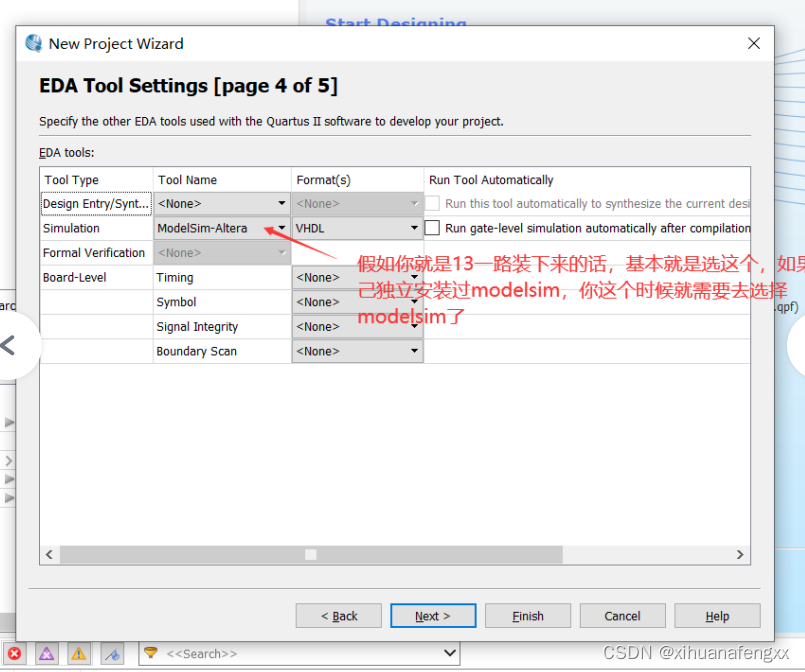

后面没有选择，一路无脑下来，项目就已经安装好了！

2、两种方法实现38译码器

一、纯原理图法

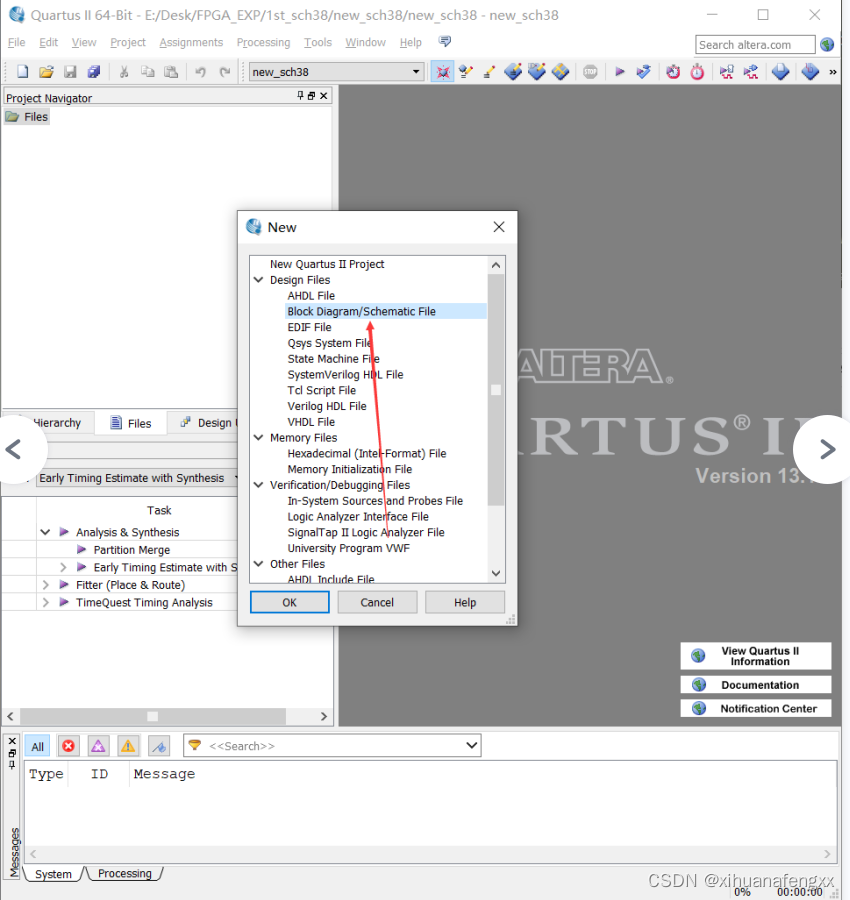

1.1新建一个图形设计文件

在这里插入图片描述

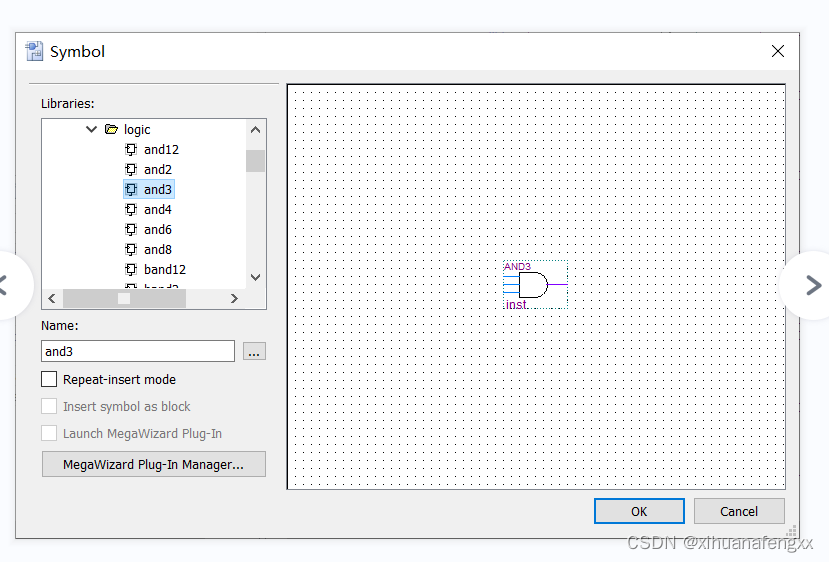

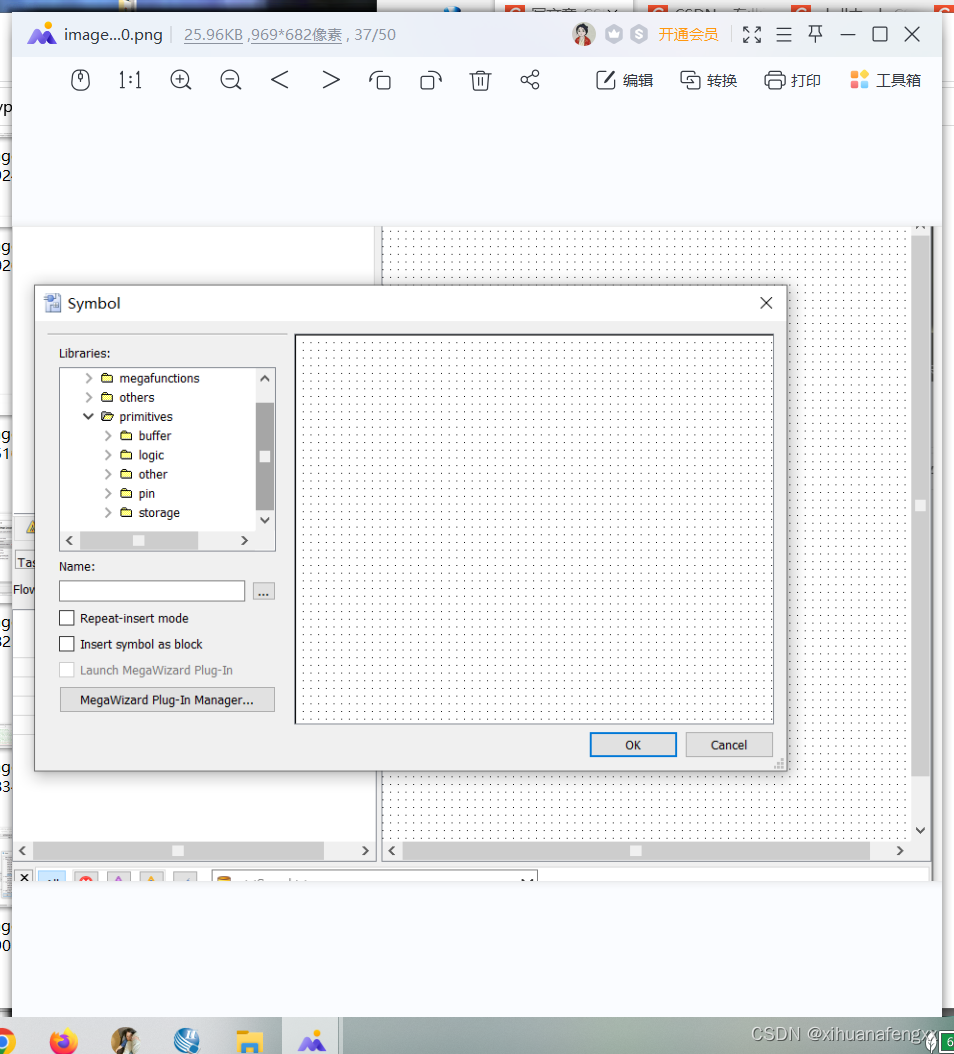

1.2 放置元器件

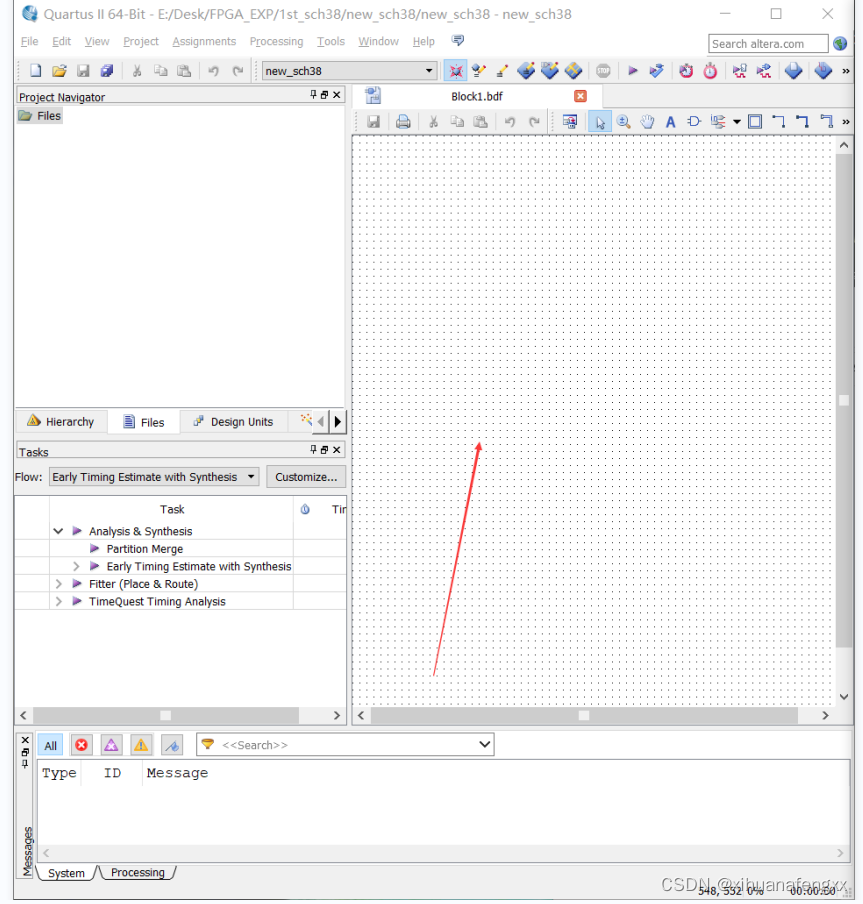

只要在如下区域双击，就可以开始放置元器件了！
在这里插入图片描述基本上用得了的就是如下栏

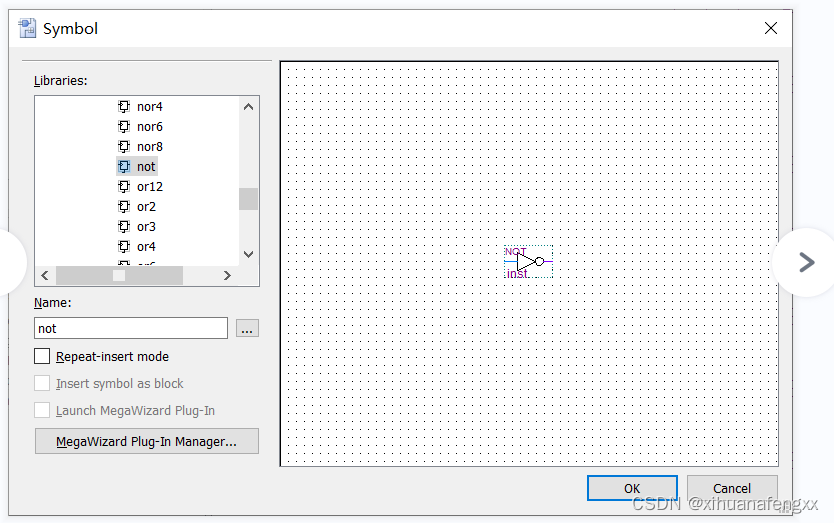

1.3 主要使用到的元器件的种类

NOT（可以直接用搜索框搜，没必要傻傻的找)
AND

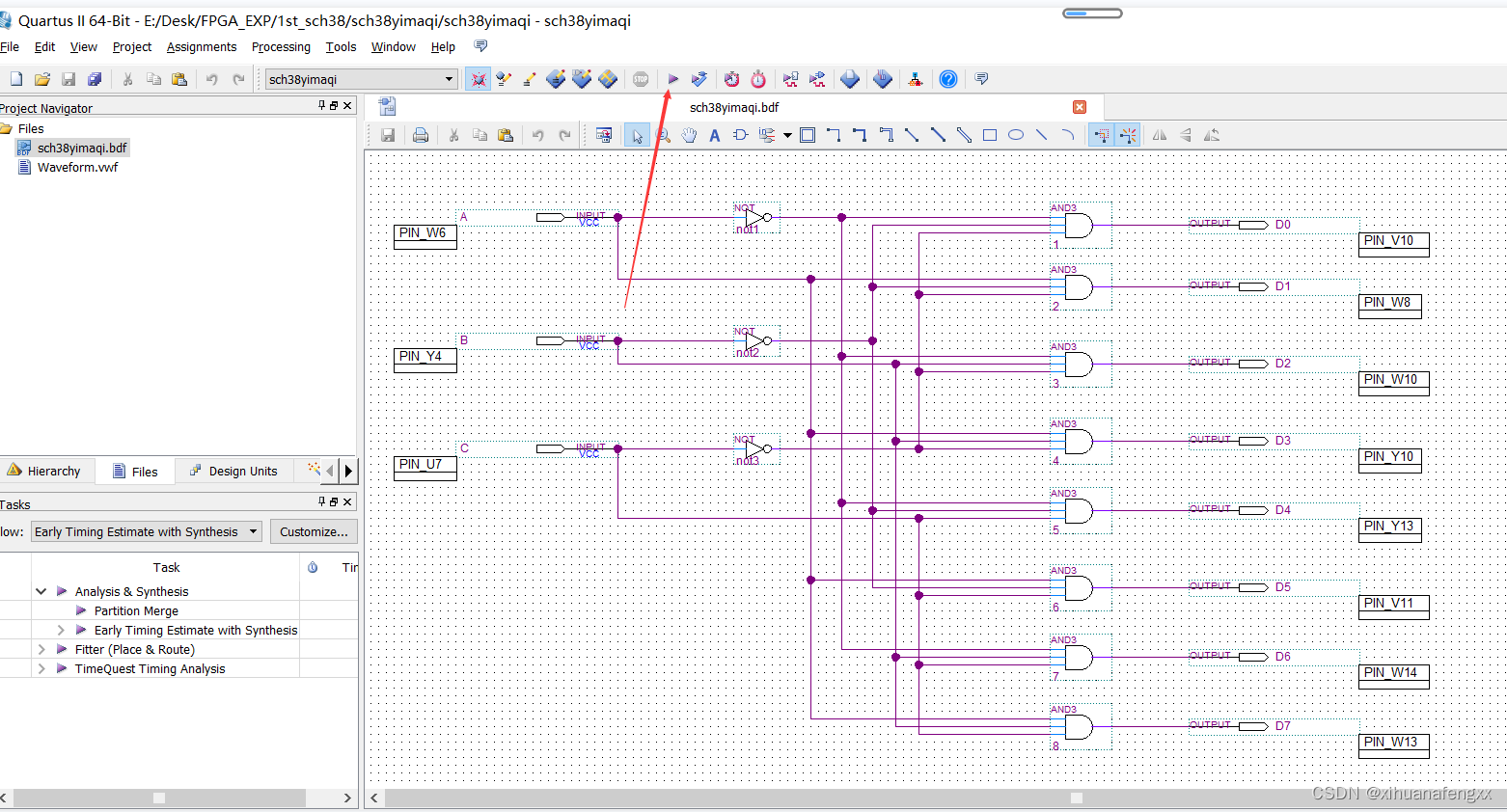

1.4 按图连线

在这里插入图片描述

1.5 编译

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-EM96ep0w-1663673120324)(C:\Users\xihuan\AppData\Roaming\Typora\typora-user-images\image-20220920183335946.png)]$
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YinfJrko-1663673120325)(C:\Users\xihuan\AppData\Roaming\Typora\typora-user-images\image-20220920183418321.png)]$
显示这个就算成功了，然后可以先看下效果，就是仿真一下，看看是不是自己想要的结果

1.6 仿真

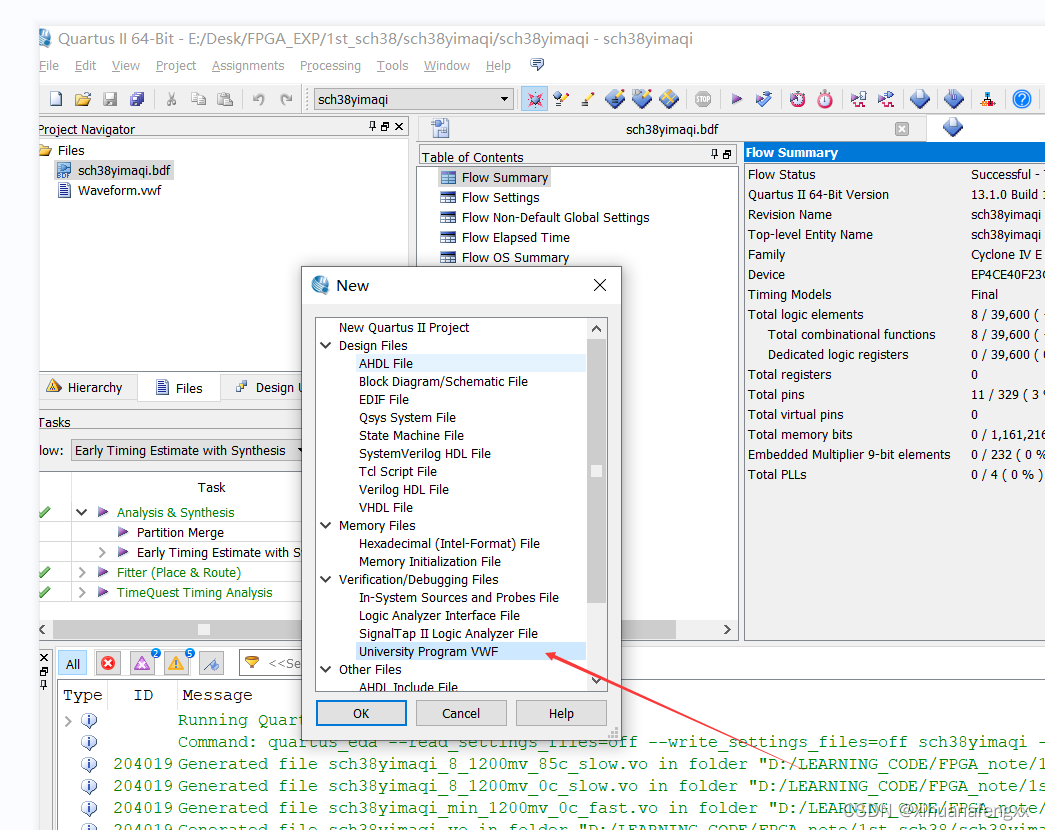

1.6.1 新建一个VWF文件

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GxETUjQ6-1663673120325)(C:\Users\xihuan\AppData\Roaming\Typora\typora-user-images\image-20220920183727332.png)]$

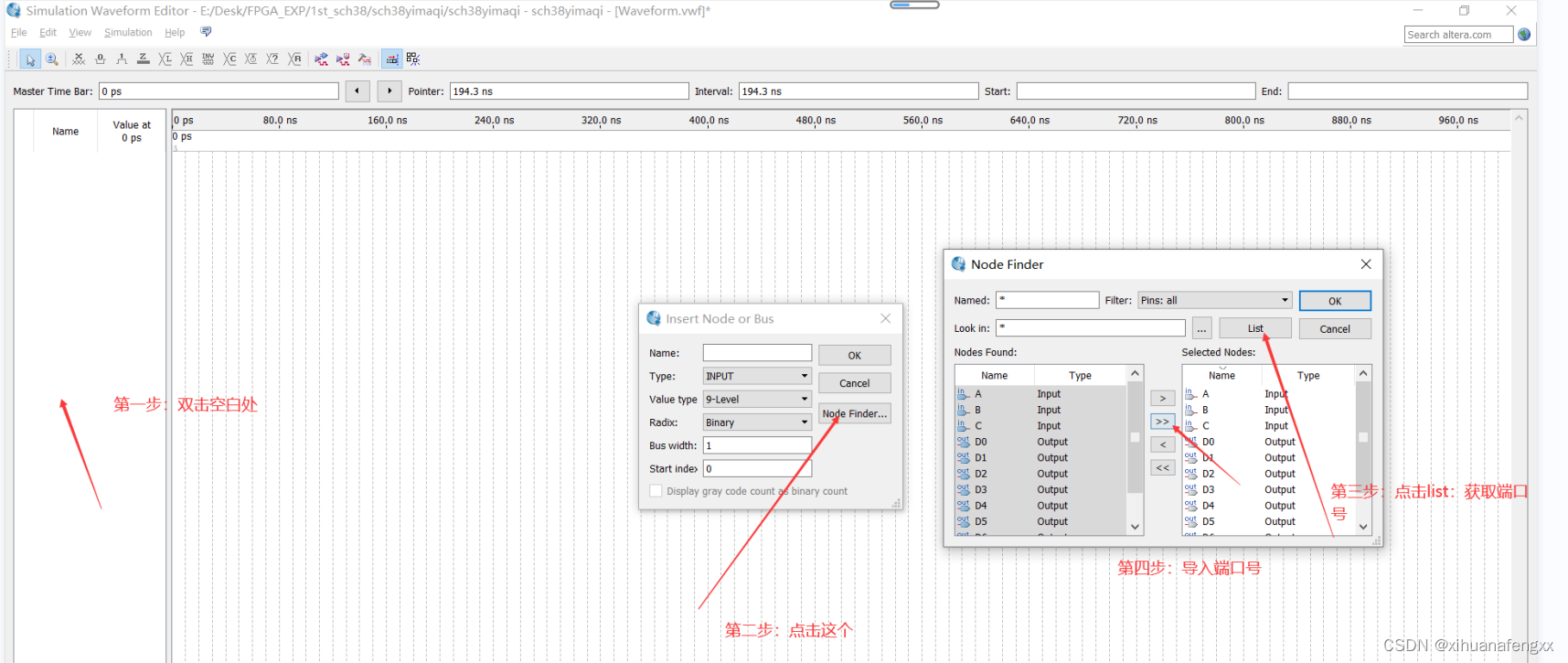

1.6.2 设置仿真文件
在这里插入图片描述

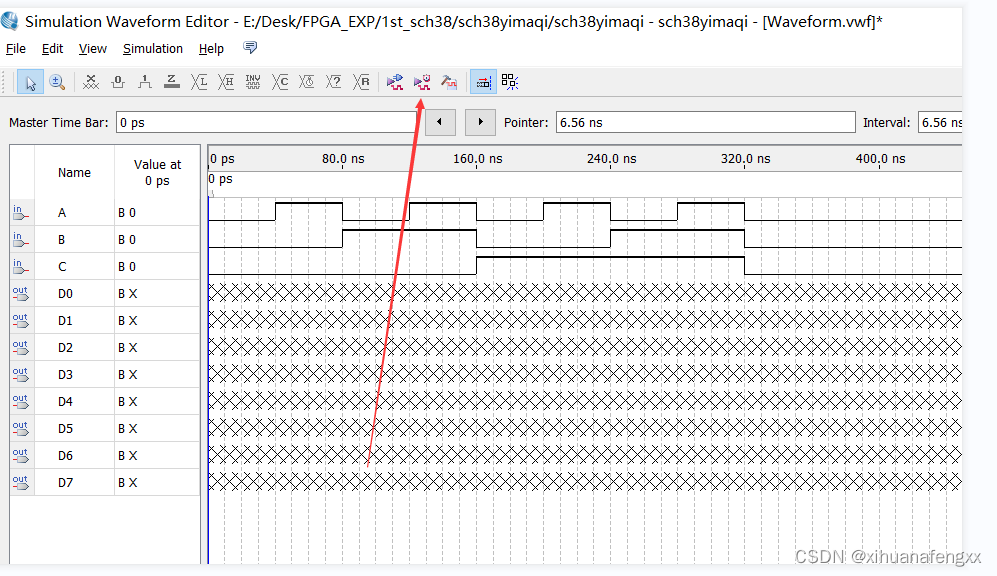

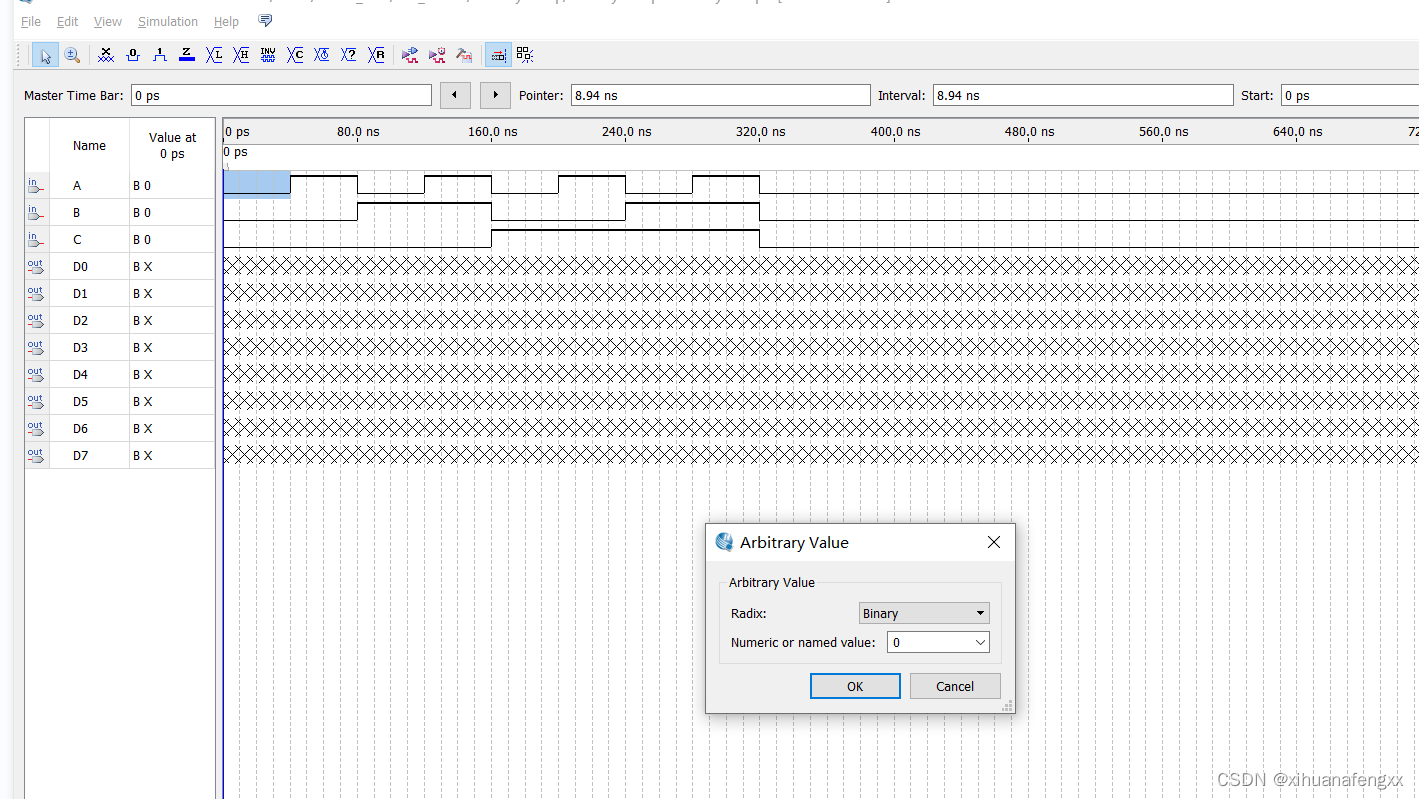

1.6.3 在in 端口设置输入波形信号

可以直接框选几栏，然后再工具栏设置高低电平

也可以框选几栏，然后双击，就可以设置这里的值
在这里插入图片描述
小tips：可以将这里的进制位改为十进制，因为可以看起来很方便（主要是懒得换算，输入一位就可以达到二进制四位的效果。）

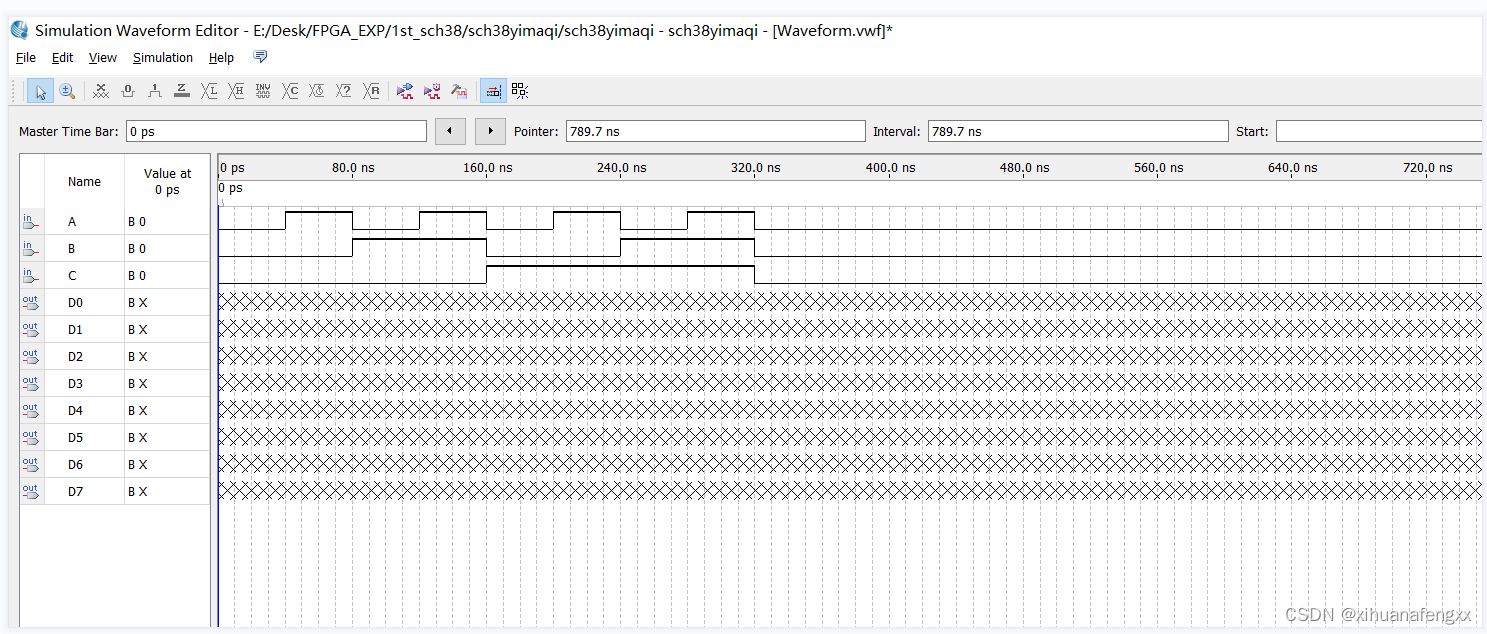

设置成这样就可以了，表示1.2.3…

在这里插入图片描述

1.6.4 开始仿真

会弹出一个新页面，显示出仿真波形。仿真就这样结束了，说明符合我们的预期
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-z1RRlQxe-1663673120328)(C:\Users\xihuan\AppData\Roaming\Typora\typora-user-images\image-20220920185344767.png)]$ 在这里插入图片描述

1.7 设置引脚，准备下载！

Assignments->Pin Planner

在这里插入图片描述
在这里输入对应的引脚号就行，然后直接退出

Tools->Programmer,下面对着书搞就行。（开发板不在身边，下不了程序）

总结一下

创建项目
创建图形设计文件
选择元器件
画图
编译
仿真
选择引脚
下载

二、纯VHDL

相同步骤省略，只关注VHDL

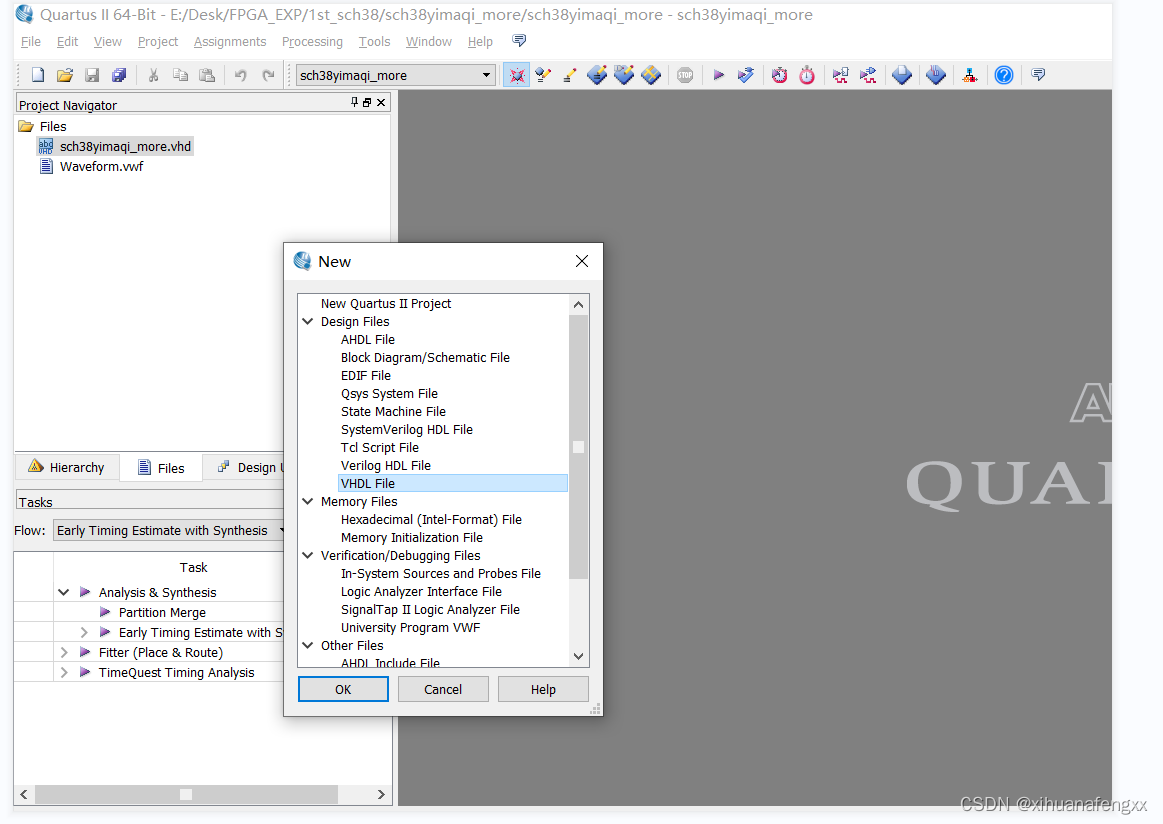

2.1创建vhd文件

在这里插入图片描述
g)]

小tips：看个人喜好，我喜欢用Notepad来代替quartus ii的编译

2.2 导入常用库

类似与c语言的Include 和python 中的import（一般无脑导入就行）

Library IEEE;
Use IEEE.STD_LOGIC_1164.all;

2.3 编写实体

实体，就是主要就是定义要使用的端口,注意，实体名称一定要和vhdl文件名称一样，否则报错

Entity sch38yimaqi_vhdl IS
    Port(input1:IN std_logic_vector (2 DOWNTO 0);
        D:OUT std_logic_vector (7 DOWNTO 0));
End;

2.4 编写结构体

结构体的感觉更像是其他语言里面函数之类的感觉，就是去实现功能，这里一个并行就可以完成

ARCHITECTURE behave OF sch38yimaqi_vhdl IS
    BEGIN
    PROCESS(input1) --进程程序，程序顺序执行
    BEGIN
        CASE input1 IS
            WHEN "000" =>   D<="11111110";   -- 八位，当输入为000时，只有最后一位置0
            WHEN "001" =>   D<="11111101";
            WHEN "010" =>   D<="11111011";
            WHEN "011" =>   D<="11110111";
            WHEN "100" =>   D<="11101111";
            WHEN "101" =>   D<="11011111";
            WHEN "110" =>   D<="10111111";
            WHEN "111" =>   D<="01111111";
            WHEN OTHERS =>  D<="11111111";
        END CASE;
    END PROCESS;
END;

没有在学校的fpga的板子上试验过，如果运行不成功的话，应该只要修改一下逻辑值就够了，就是0 1 那些。

3、拓展题

1、 LED9-LED12全部灭掉，无非就是让led的那些端口全部置0（假如设置1 为亮的话）,可以在定义端口的时候，直接给他们赋初值的时候就直接解决掉他们。

 D4:OUT std_logic_vector (3 DOWNTO 0):="0000");   -- 初始化D9-D12   置低点位，不亮。

2、添加使能端的问题，同样也是一样的，只要添加一个if的判断语句就可以解决

ARCHITECTURE behave OF sch38yimaqi_more IS
BEGIN
    PROCESS(input1) --进程程序，程序顺序执行
    BEGIN
        IF EN='1' THEN                           -- 当使能为1时，进行有效译码
            CASE input1 IS
                WHEN "111" =>   D<="00000001";   -- 八位，当输入为000时，只有最后一位置0    实验led亮为1   按键摁下为0
                WHEN "110" =>   D<="00000010";
                WHEN "101" =>   D<="00000100";
                WHEN "100" =>   D<="00001000";
                WHEN "011" =>   D<="00010000";
                WHEN "010" =>   D<="00100000";
                WHEN "001" =>   D<="01000000";
                WHEN "000" =>   D<="10000000";
                WHEN OTHERS =>  D<="00000000";
            END CASE;
        ELSIF EN='0' THEN                        -- 不需要译码时，使能端置0，全部输出低电平
            D<="00000000";
        END IF;
    END PROCESS;
END;

3、流水灯的实现具体可以参考另外一篇，这里主要是有两种思路

第一种，就是用rol函数（就是沿着向量右移一位）

可以参考这个

PROCESS(tim)                                        -- 含有多个进程语句，都为并行执行
BEGIN
		IF(tim'event and tim = '1') THEN
            sta <= sta rol 1;
		END IF;
END PROCESS;

第二种是，直接连接向量的头，也可以达到移位的效果

	BEGIN
		IF(tim'event and tim = '1') THEN
			sta <= sta(6 DOWNTO 0) & sta(7);
		END IF;
	END PROCESS;

4、字太多了，不想看
完全代码如下

Library IEEE;
Use IEEE.STD_LOGIC_1164.all;
Entity sch38yimaqi_more IS
    Port(input1:IN std_logic_vector (2 DOWNTO 0);
        EN:IN std_logic;
        D:OUT std_logic_vector (7 DOWNTO 0);
        D4:OUT std_logic_vector (3 DOWNTO 0):="0000");   -- 初始化D9-D12   置低点位，不亮。
End;
ARCHITECTURE behave OF sch38yimaqi_more IS
BEGIN
    PROCESS(input1) --进程程序，程序顺序执行
    BEGIN
        IF EN='1' THEN                           -- 当使能为1时，进行有效译码
            CASE input1 IS
                WHEN "111" =>   D<="00000001";   -- 八位，当输入为000时，只有最后一位置0    实验led亮为1   按键摁下为0
                WHEN "110" =>   D<="00000010";
                WHEN "101" =>   D<="00000100";
                WHEN "100" =>   D<="00001000";
                WHEN "011" =>   D<="00010000";
                WHEN "010" =>   D<="00100000";
                WHEN "001" =>   D<="01000000";
                WHEN "000" =>   D<="10000000";
                WHEN OTHERS =>  D<="00000000";
            END CASE;
        ELSIF EN='0' THEN                        -- 不需要译码时，使能端置0，全部输出低电平
            D<="00000000";
        END IF;
    END PROCESS;
END;
