逻辑分析仪使用配置，PulseView通信波形解析

1、为什么要使用逻辑分析仪

为什么要使用逻辑分析仪，示波器体积相对较大，价格昂贵，不方便携带，不是示波器买不起，而是20块钱起步的逻辑分析仪更有性价比！

当然，购买价格偏上，性能强悍的逻辑分析仪，其数据解析能力及其它功能和使用体验感不亚于直接使用示波器。

当前广泛使用的时PulseView软件，一款优秀的开源的逻辑分析仪软件。具有漂亮的界面和强大的解码库。它支持Windows、Linux和MacOS等多个平台，可以通过导入波形文件进行解码和分析。PulseView基于Qt框架开发，提供了多种功能，如信号查看、解码、触发和搜索等。

2、安装逻辑分析仪驱动

        PulseView官网如下：

PulseView - sigrokhttps://sigrok.org/wiki/PulseView

①、点击Download下载及安装PulseView。

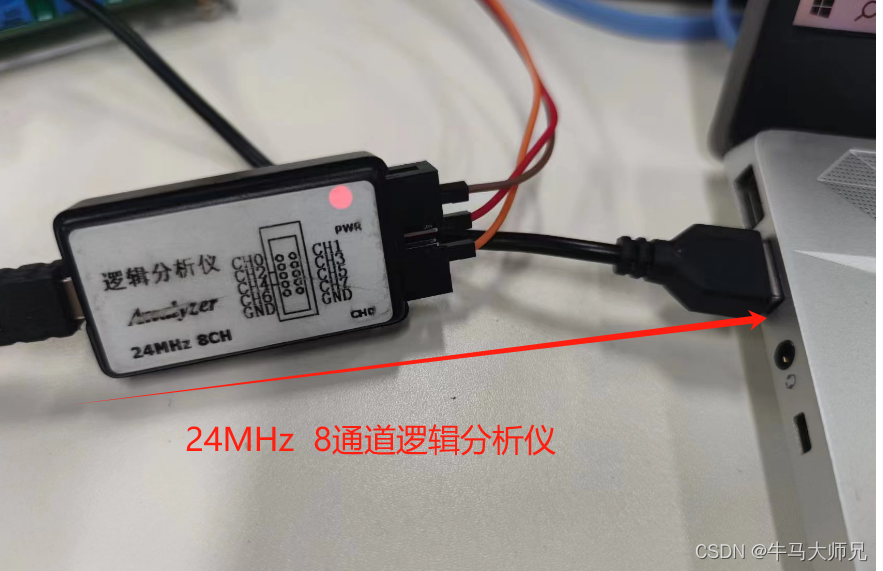

②、将逻辑分析仪USB接入PC

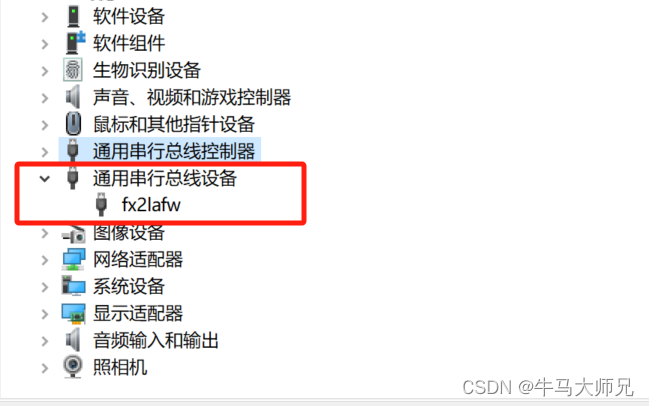

③、打开设备管理器，查看插入的USB设备

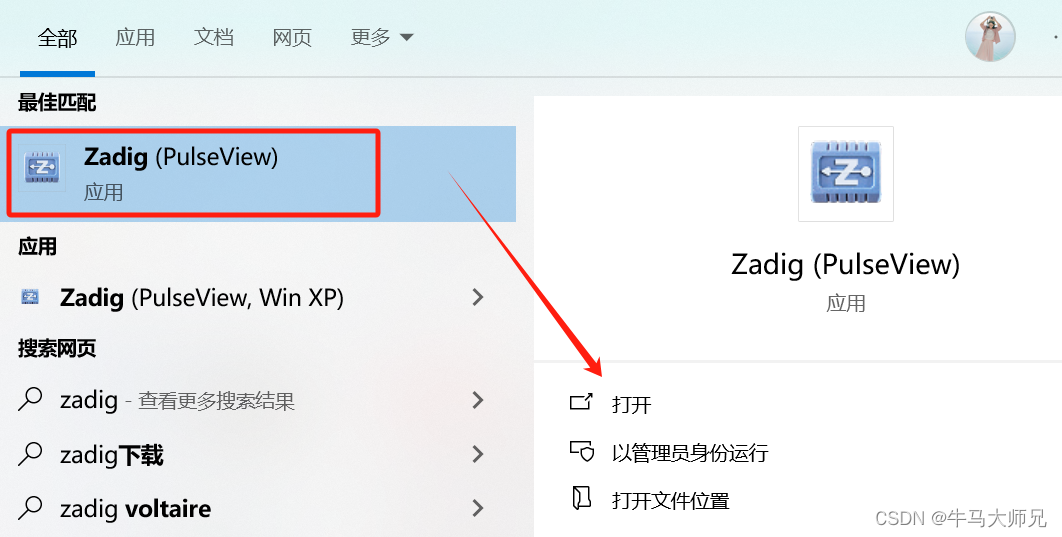

④、运行Zadig（PulseView）

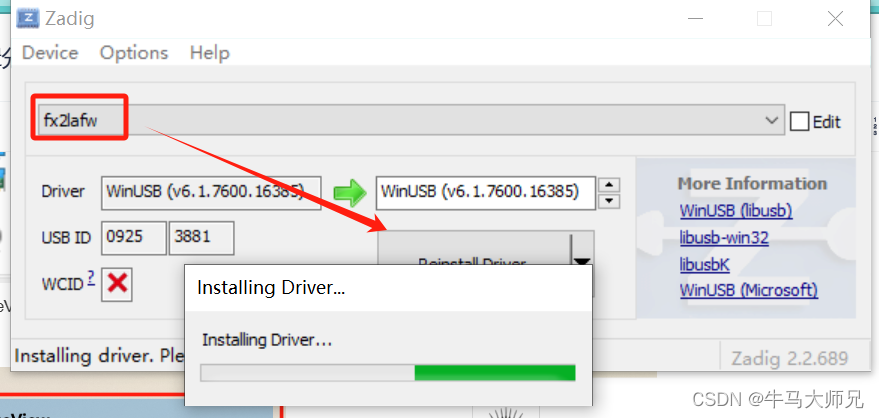

⑤、点击options选项，选择显示所有，选中插入的逻辑分析仪设备，并点击Install Driver安装驱动，驱动安装成功后，会提示。

3、PulseView逻辑分析仪软件

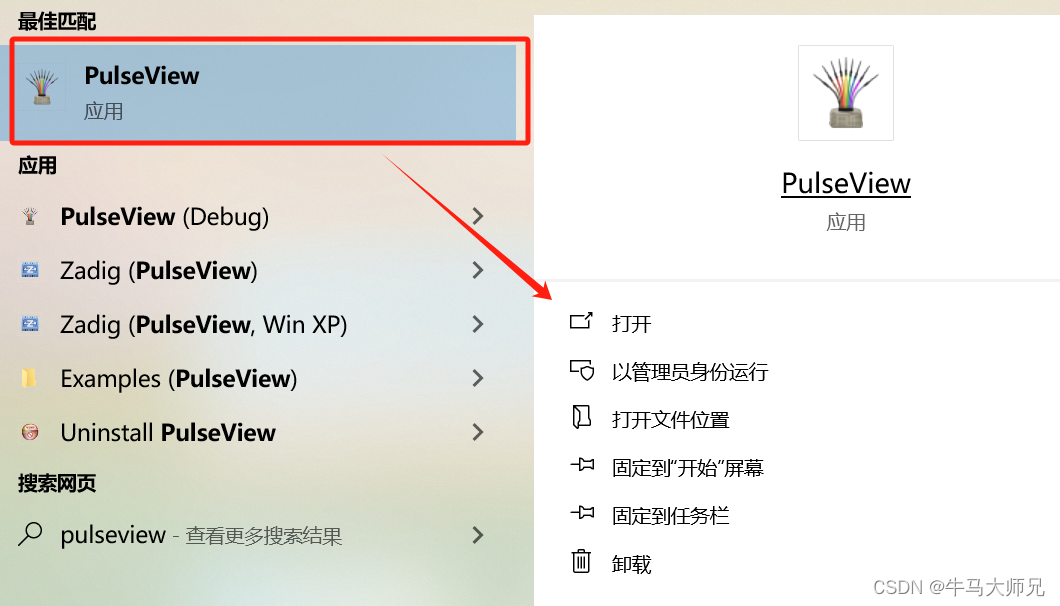

①、打开运行PulseView

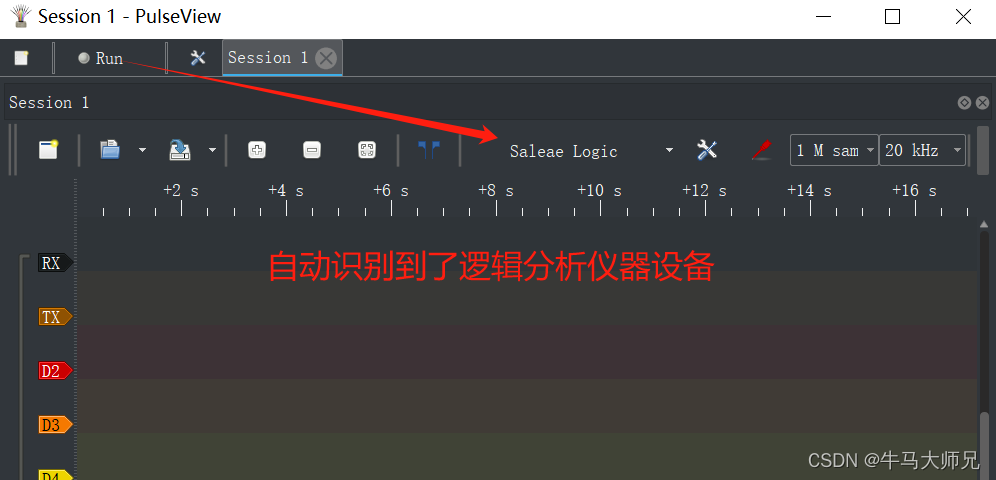

②、选择设备

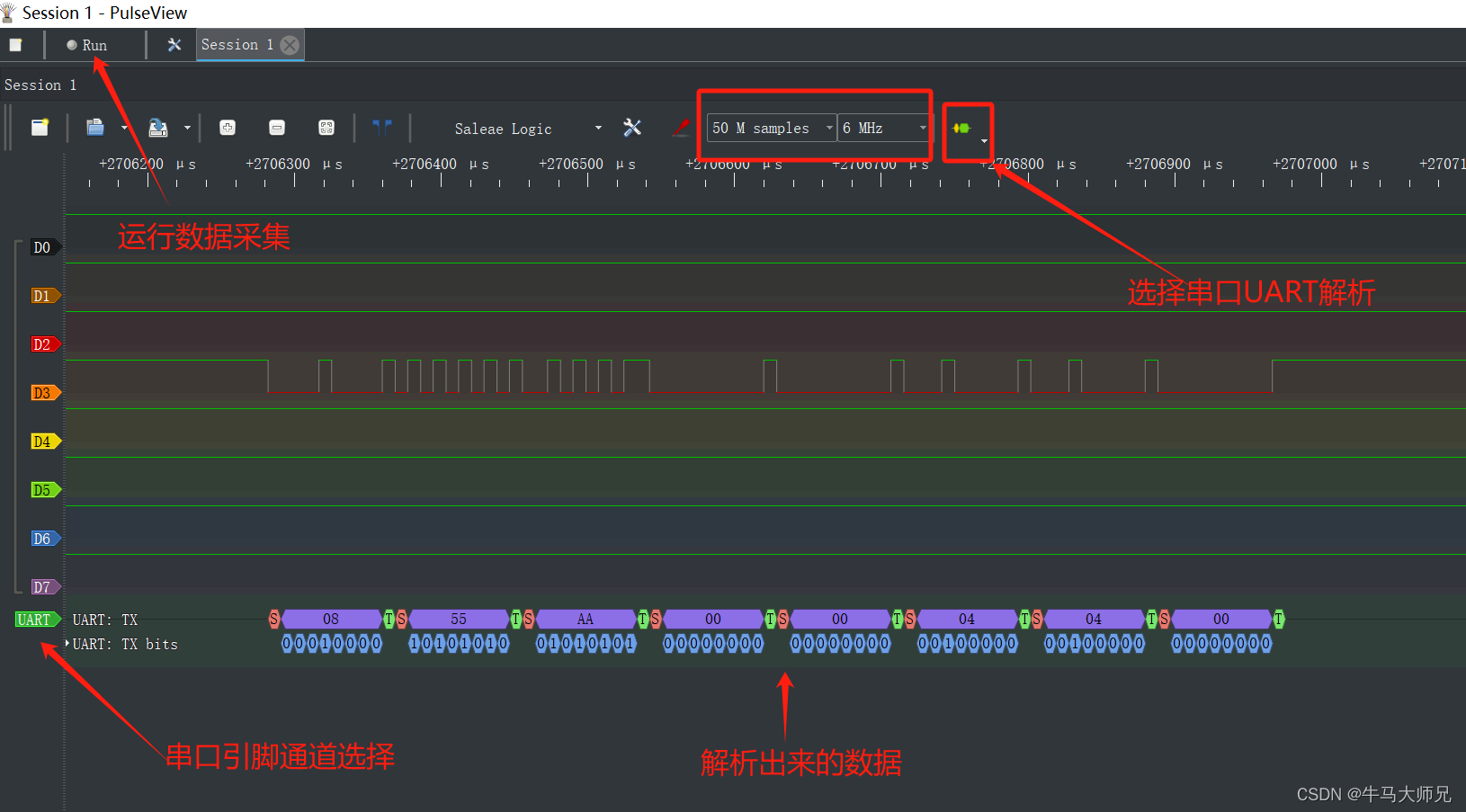

③、启动逻辑分析仪，查看波形，解析数据

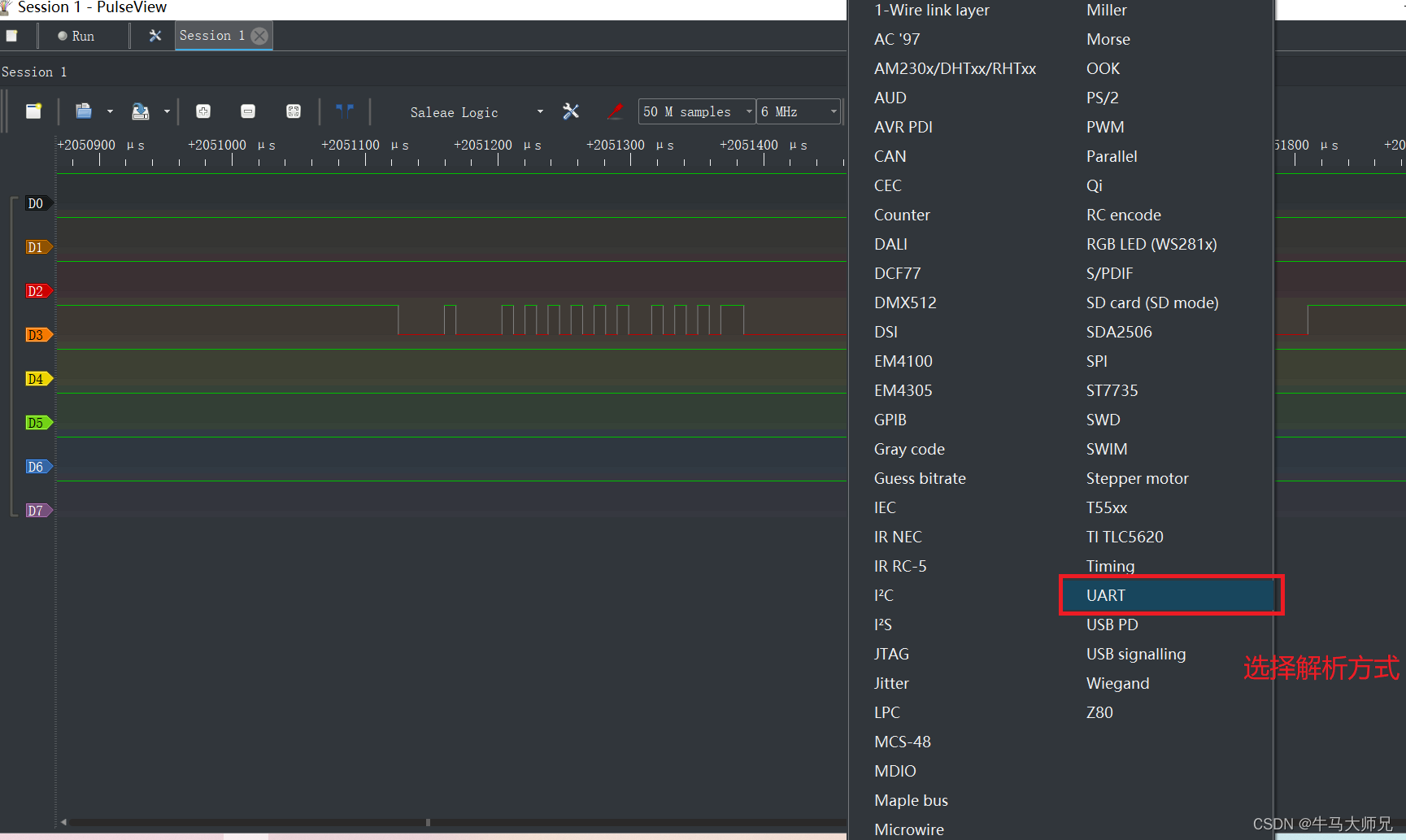

④、选择数据解析方式

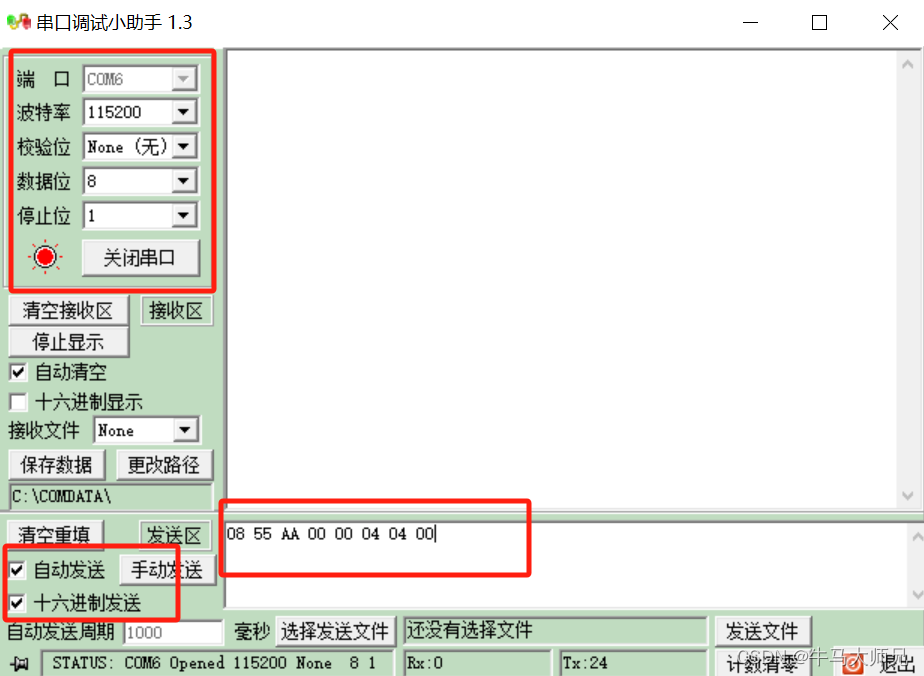

⑥、串口设备发送的数据

观察对比数据可知，逻辑分析仪成功采集并解析了串口协议通信发送的数据。
