大厂的Android面试其实并没有大家想象中的困难，很多问题都是换汤不换药的

作者：偶尔皮一下的Raina
链接：https://juejin.im/post/5e64390bf265da575f4e7de8

本文主要解决以下几个问题：

我们都知道Android的刷新频率是60帧/秒，这是不是意味着每隔16ms就会调用一次onDraw方法？
如果界面不需要重绘，那么16ms到后还会刷新屏幕吗？
我们调用invalidate()之后会马上进行屏幕刷新吗？
我们说丢帧是因为主线程做了耗时操作，为什么主线程做了耗时操作就会引起丢帧？
如果在屏幕快要刷新的时候才去OnDraw（）绘制，会丢帧吗？

好了，带着以上问题，我们进入源码来找寻答案。

一、屏幕绘制流程

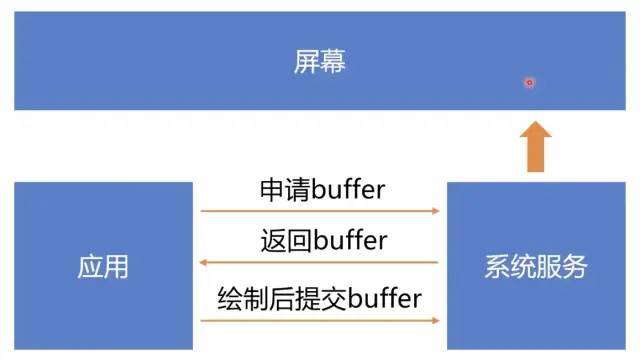

屏幕绘制机制的基本原理可以概括如下：

整个屏幕绘制的基本流程是：

应用向系统服务申请buffer
系统服务返回buffer
应用绘制后提交buffer给系统服务

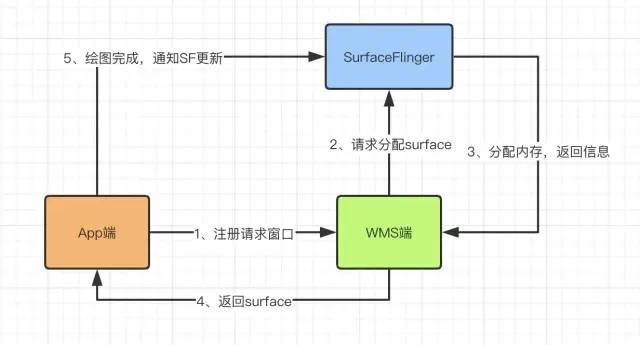

如果放到Android中来，那么就是：

在Android中，一块Surface对应一块内存，当内存申请成功后，App端才有绘图的地方。由于Android的view绘制不是今天的重点，所以这里点到为止~

二、屏幕刷新分析

屏幕刷新的时机是当Vsync信号到来的时候，具体如图：

在Android端，是谁在控制Vsync的产生？又是谁来通知我们应用进行刷新的呢？在Android中，Vysnc信号的产生是由底层HWComposer负责的，而通知应用进行刷新，是Java层的Choreographer，Android整个屏幕刷新的核心就在于这个Choreographer。下面我们结合代码一起来看一下。每次当我们要进行ui重绘的时候，都会调用requestLayout()，所以，我们从这个方法入手：

2.1 requestLayout()

----》类名:ViewRootImpl

    @Override
    public void requestLayout() {
        if (!mHandlingLayoutInLayoutRequest) {
            checkThread();
            mLayoutRequested = true;
            //重点
            scheduleTraversals();
        }
    }

2.2 scheduleTraversals()

----》类名:ViewRootImpl

    void scheduleTraversals() {
        if (!mTraversalScheduled) {
            mTraversalScheduled = true;
            mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
            mChoreographer.postCallback(
                    Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
           ......
        }
    }

可以看到，在这里并没有立即进行重绘，而是做了两件事情：
