SW中如何将拉伸的物体转化为钣金件

**

SW中如何将拉伸的物体转化为钣金件

作为机械行业的从业者，有很多职位，有机械设计，加工，折弯，打磨，还有一种职业叫拆图技术员。主要工作内容是根据钣金件图纸表示的零件展成平板，用CAD绘制出来，交给激光切割机切割，随后交给工人折弯打磨焊接。
我也从事过者类工作，也遇到过这种问题，设计部门提供模型不是钣金件，而通过自己直接绘制CAD又略显繁琐。后来可以通过如下方法将一个拉伸物体转化为钣金件。

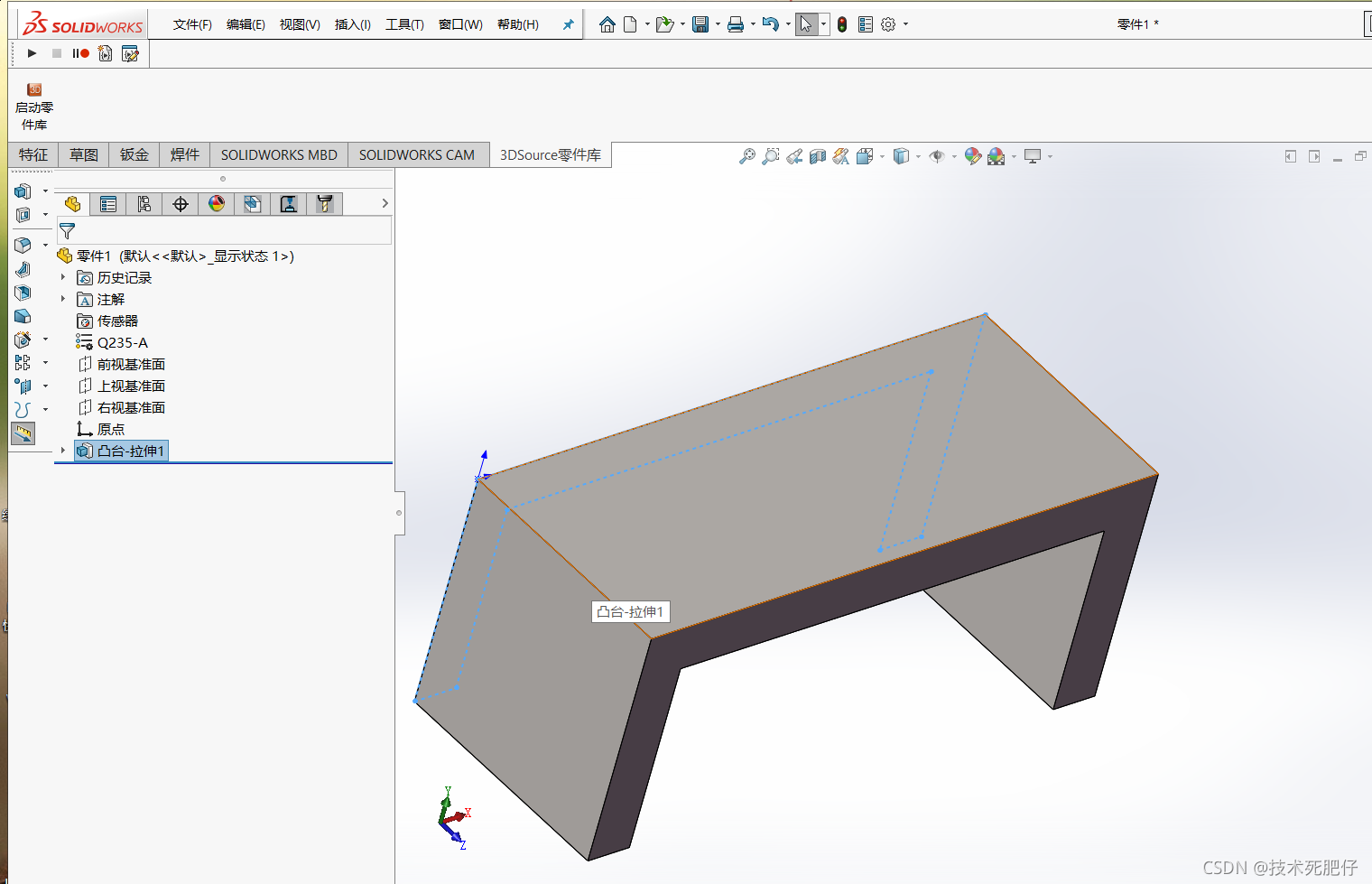

如下图所示，是通过拉伸的图形。

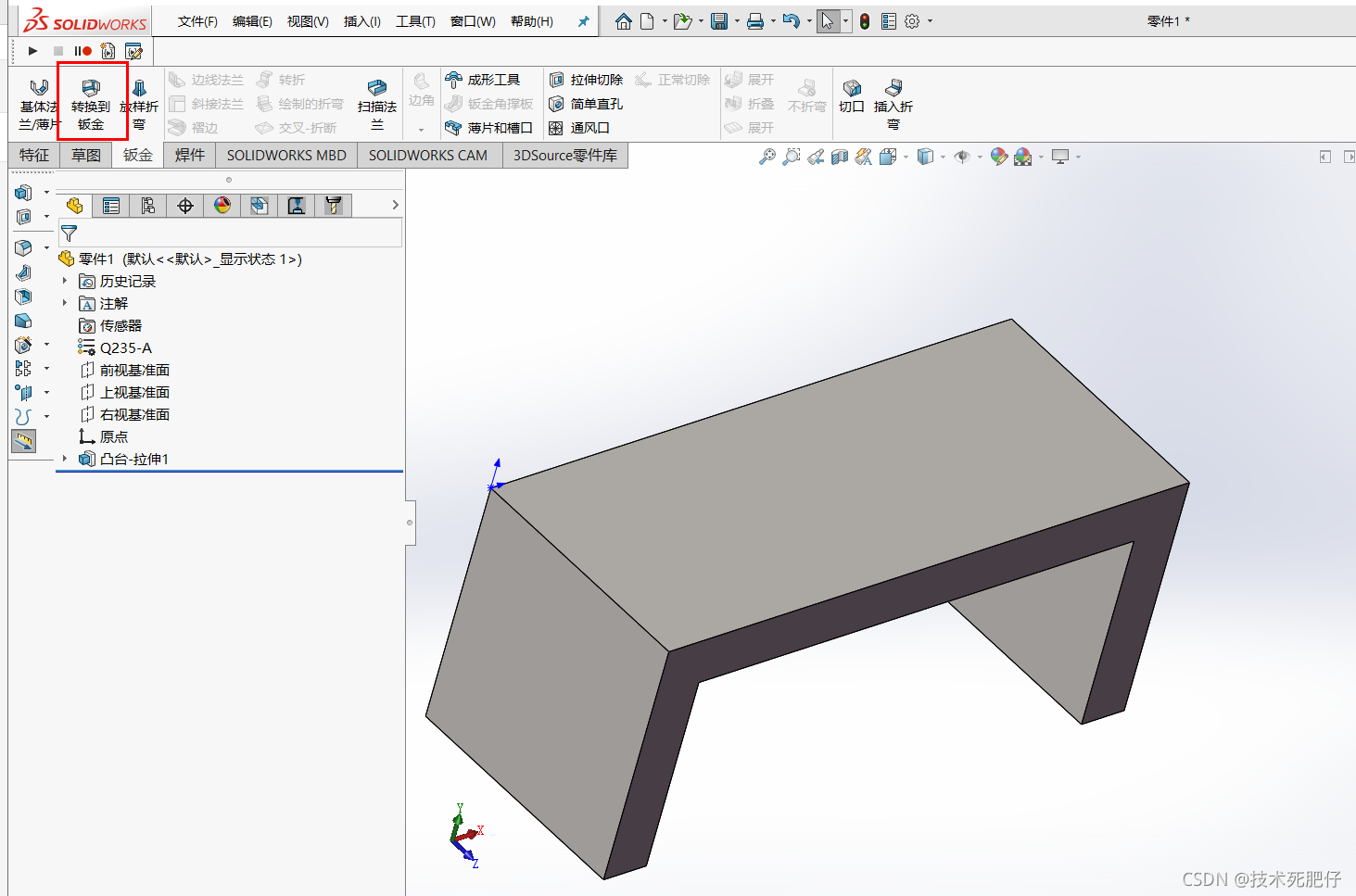

1.点击钣金部分，再点击转换到钣金。

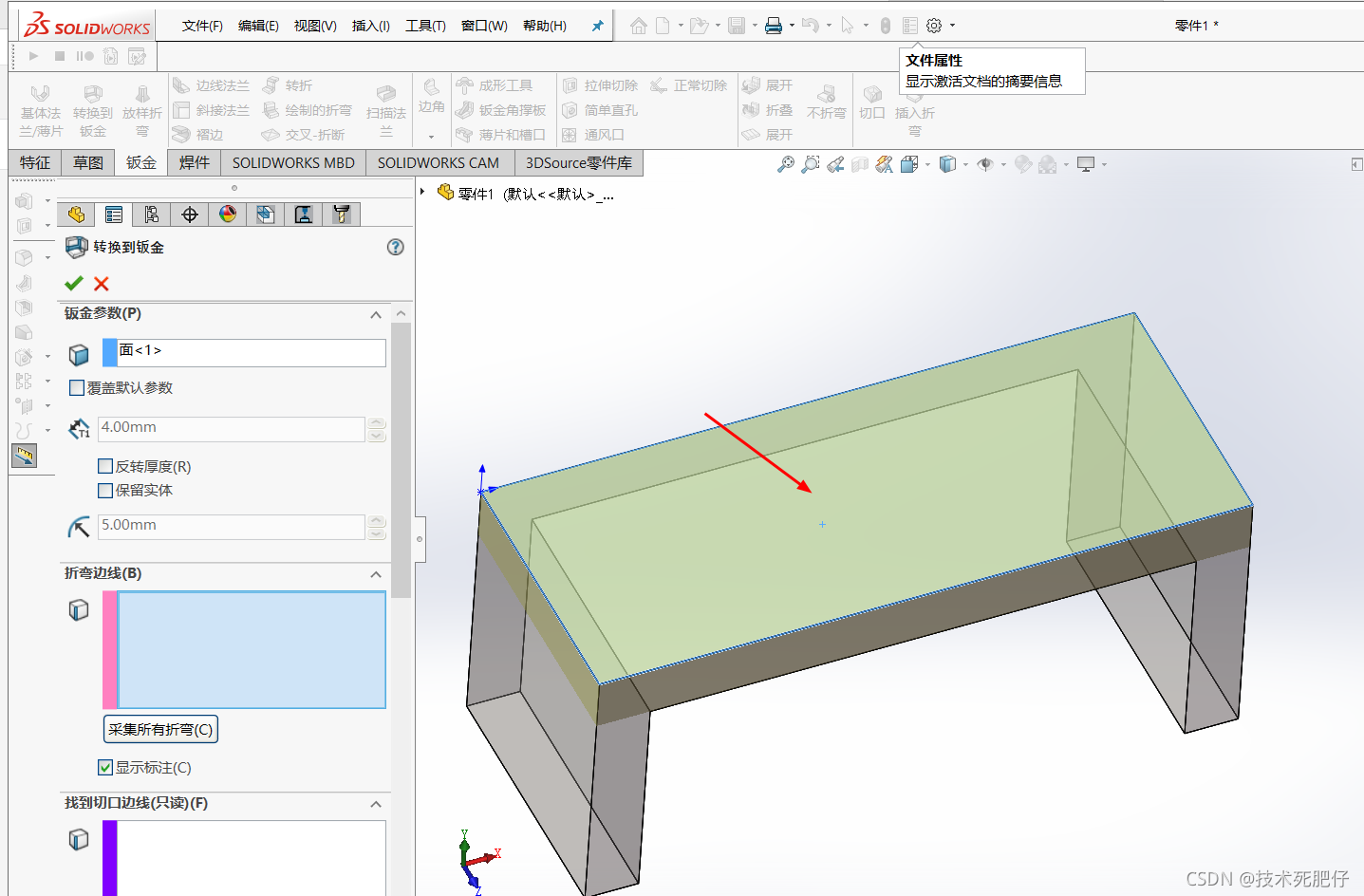

2.点击图形的一个面

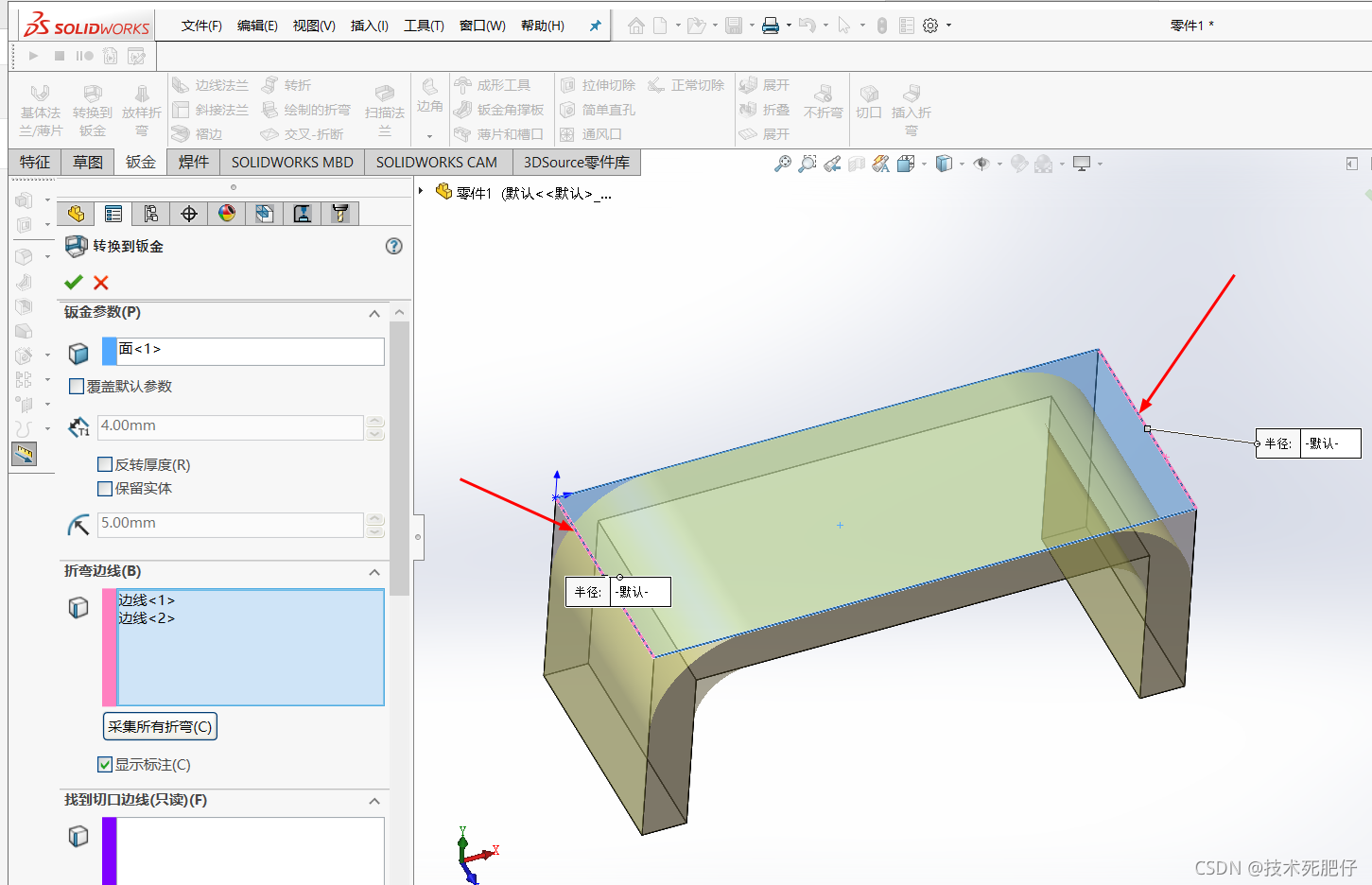

2.点击两边的边线，也就是折弯处。

3.设置厚度和折弯半径
