什么是solidworks中的智能扣件命令？几幅图教会你

什么是solidworks中的智能扣件命令？几幅图教会你

在装配模型的过程中有一些命令对于新手来说比较陌生，例如今天提到的智能扣件命令，在我看来智能扣件就是用来给零件装上螺栓螺帽，它能够自动安装不用自己调用螺栓进行装配，显得智能快捷。接下来，我说说具体的操作步骤。

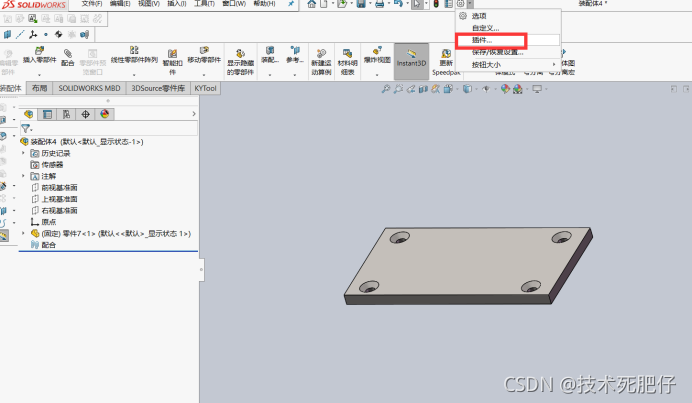

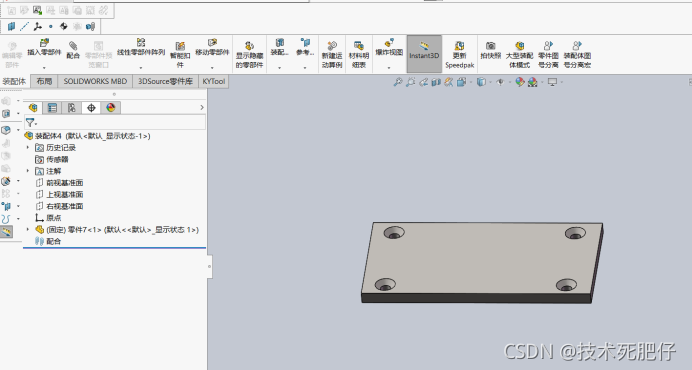

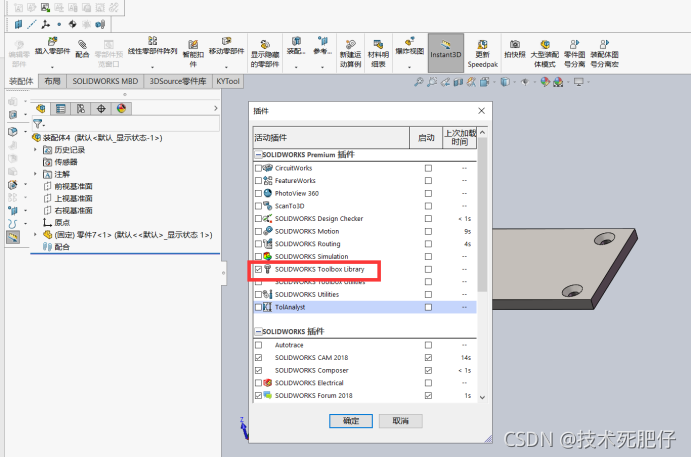

1.首先建立装配图，导入带孔零部件。然后点击设置下的插件，将solidworks toolbox library勾选上。

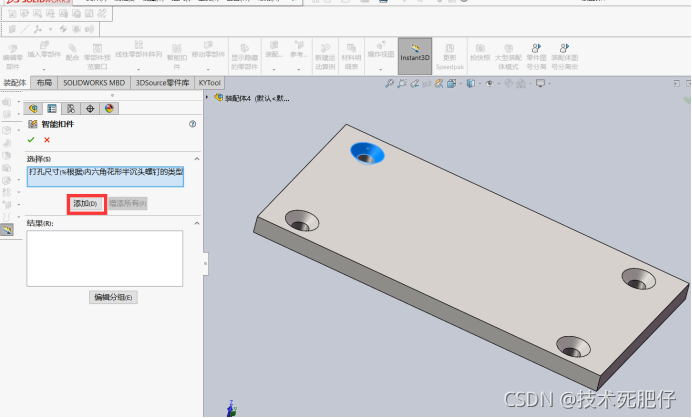

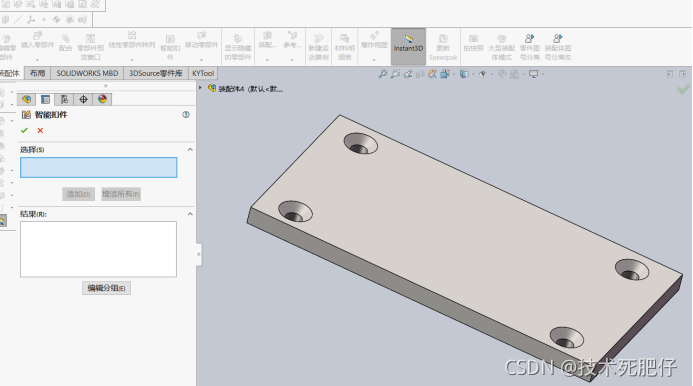

2.然后点击智能扣件，在弹出的对话框中选择孔，然后点击添加。



3.如下图所示，零件上出现了系统选的螺栓。

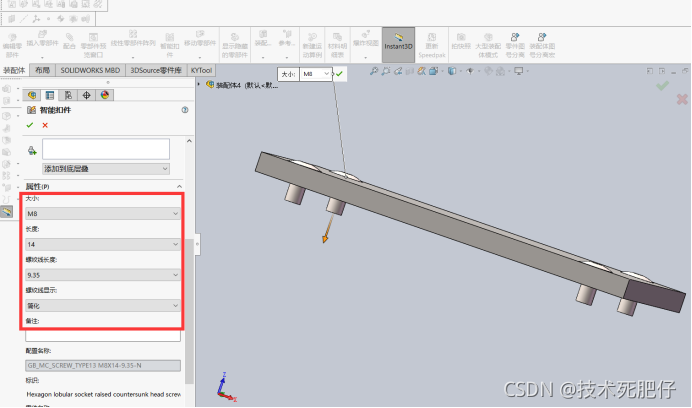

4.可以修改属性的数值改变螺栓的属性包括大小，长度等。
