双载波EVM频谱仪设置注意事项

于 2024-12-11 22:34:00 发布
阅读量299 收藏
点赞数 1
文章标签： 5G 经验分享 功能测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_49761275/article/details/144411879
版权

测试环境：双端口信号源(Keysight)--->合路器--->频谱仪(Keysight)

测试载波：双载波，NR100M FDD信号，中心频率3.5G。

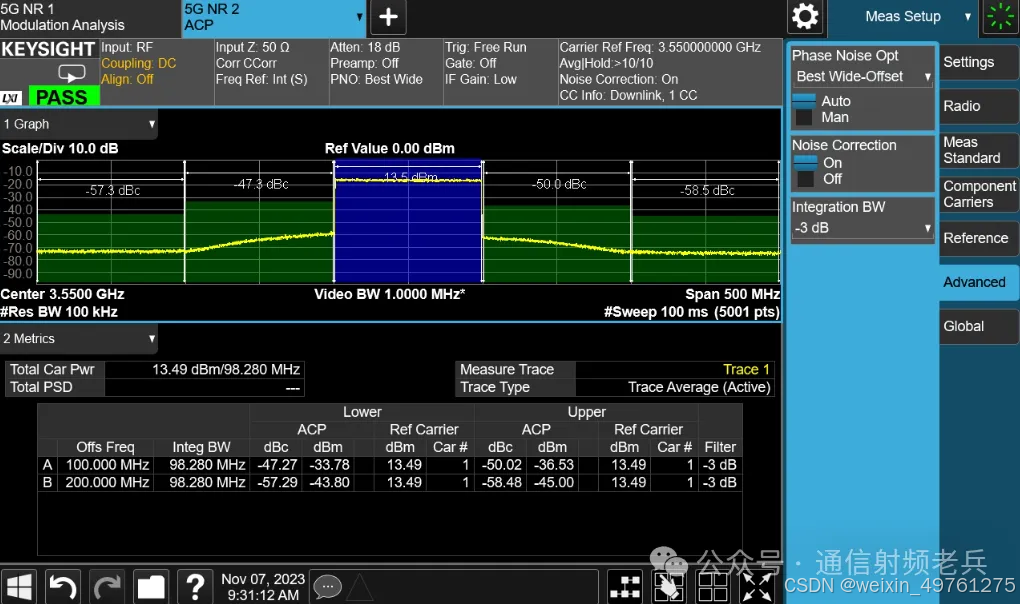

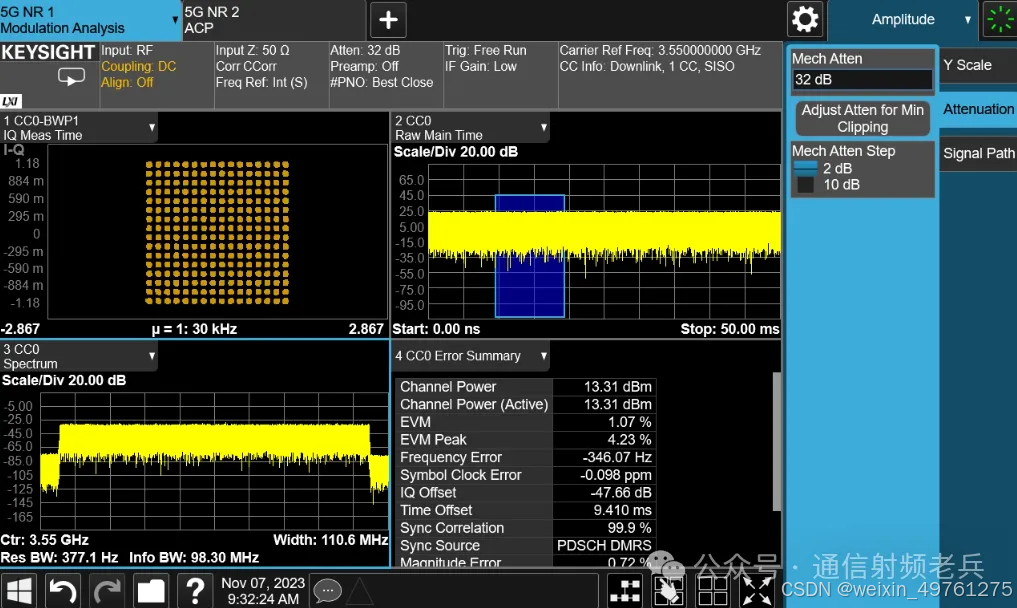

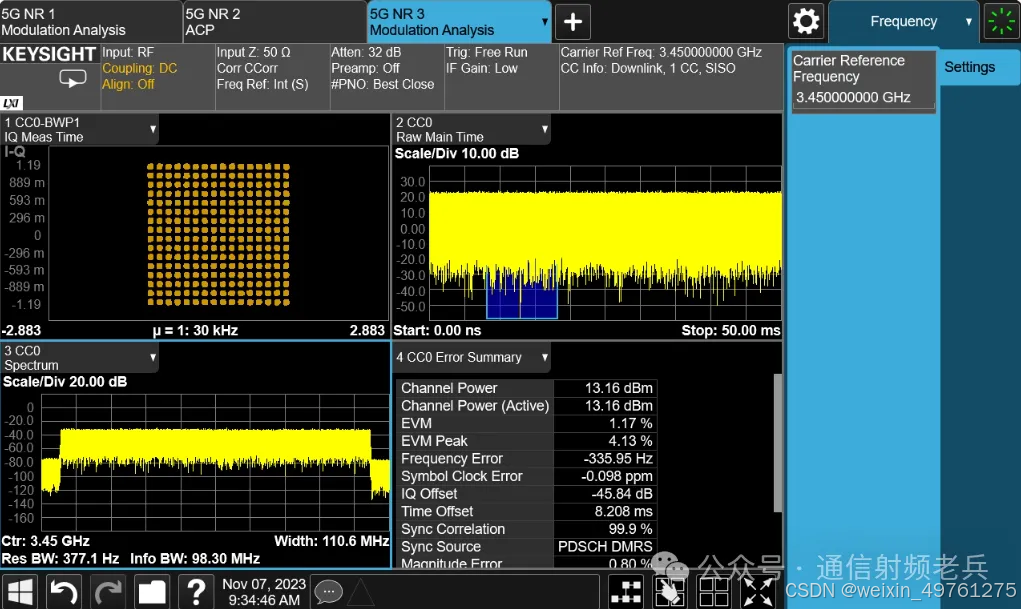

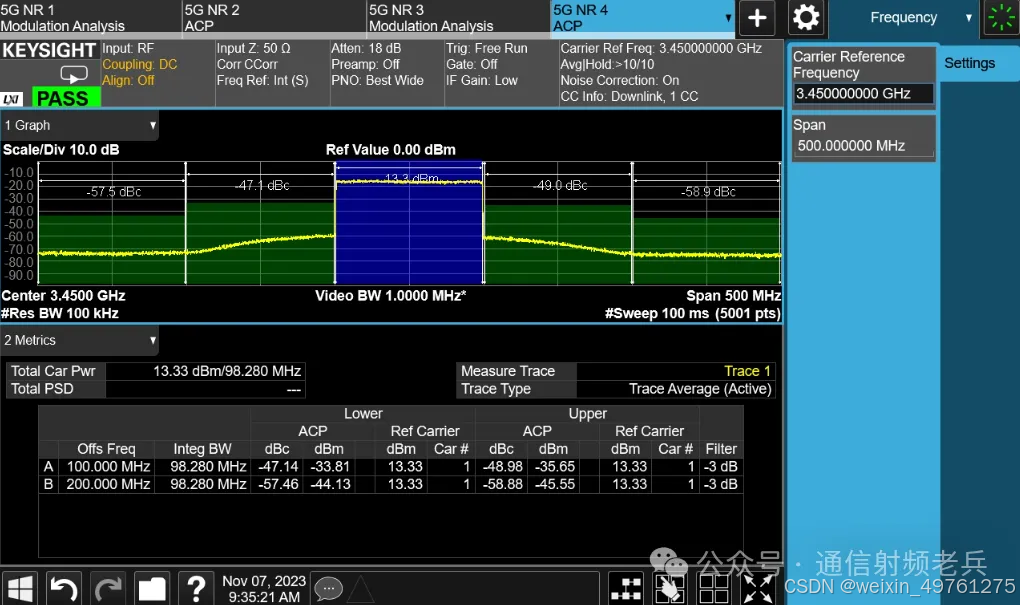

单载波的ACLR及EVM

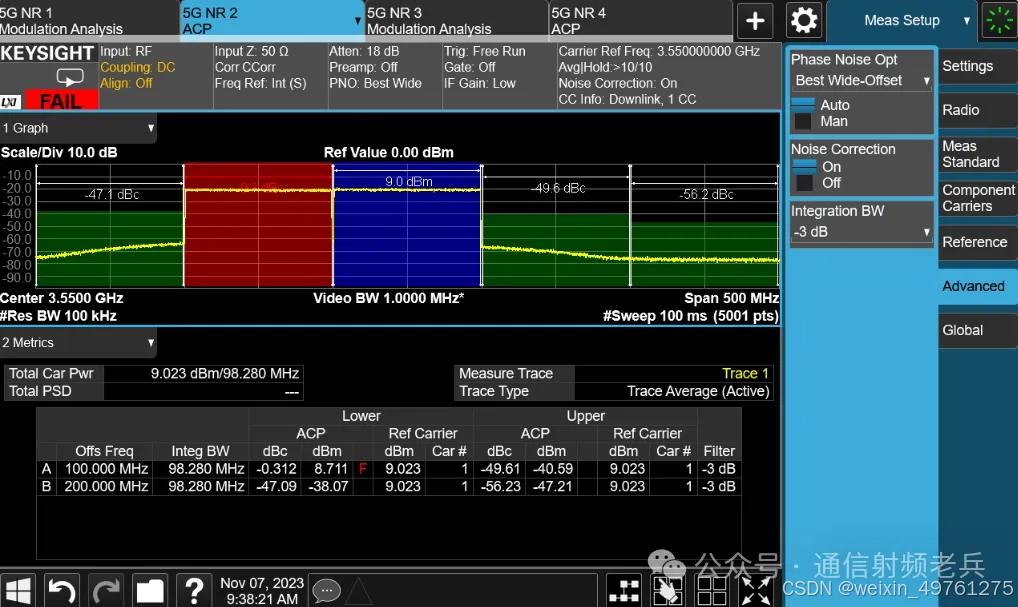

双载波ACLR

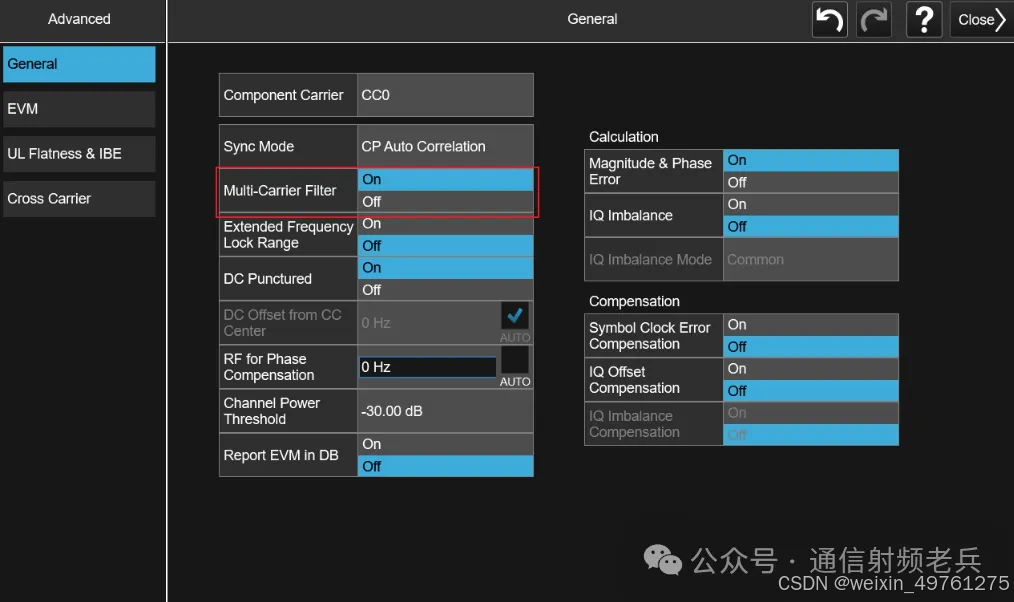

重点来了：打开多载波校准开关，仪器会自动根据设置频点和带宽进行优化。

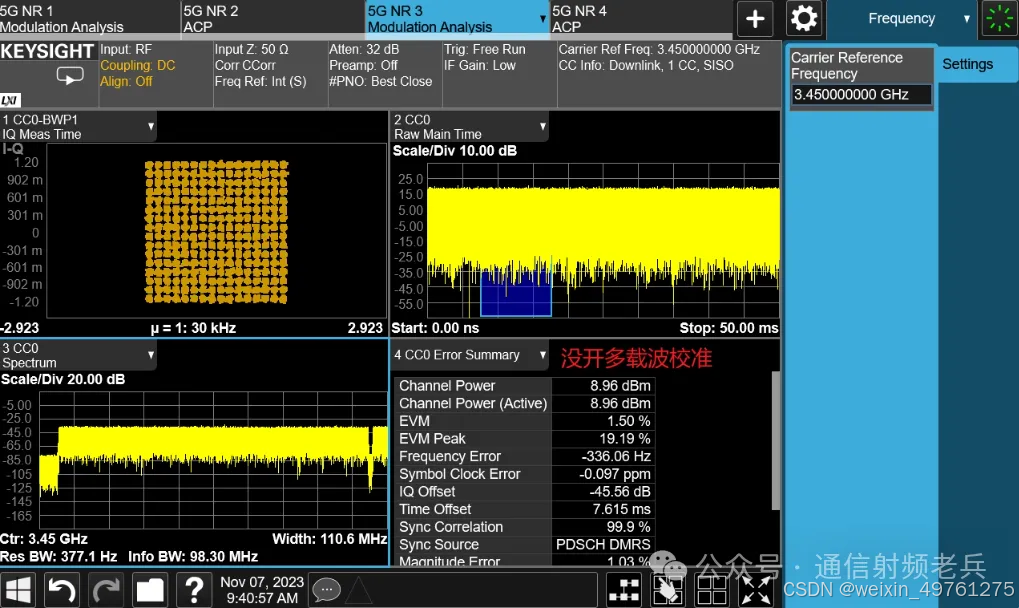

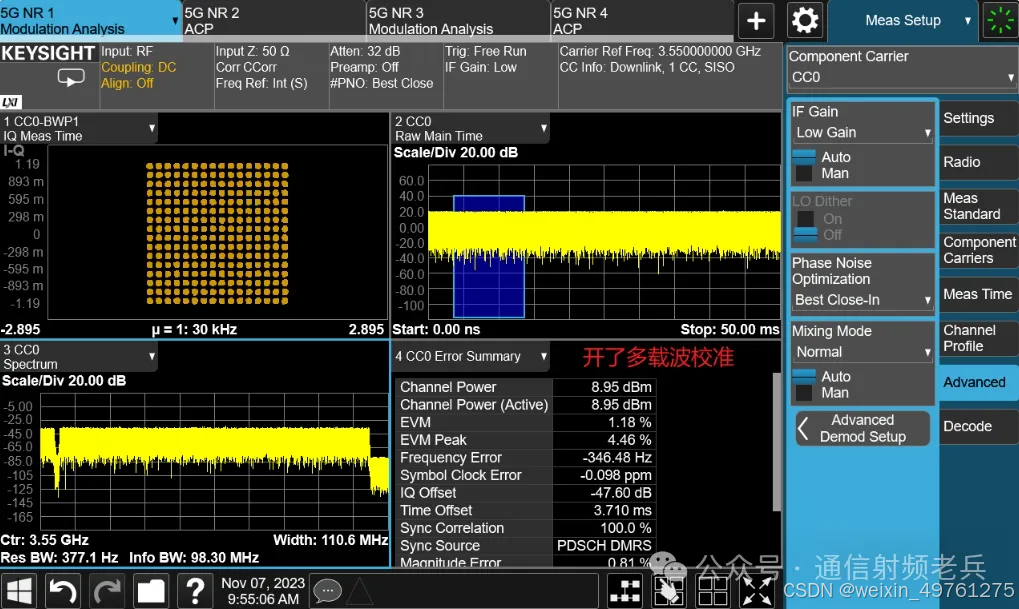

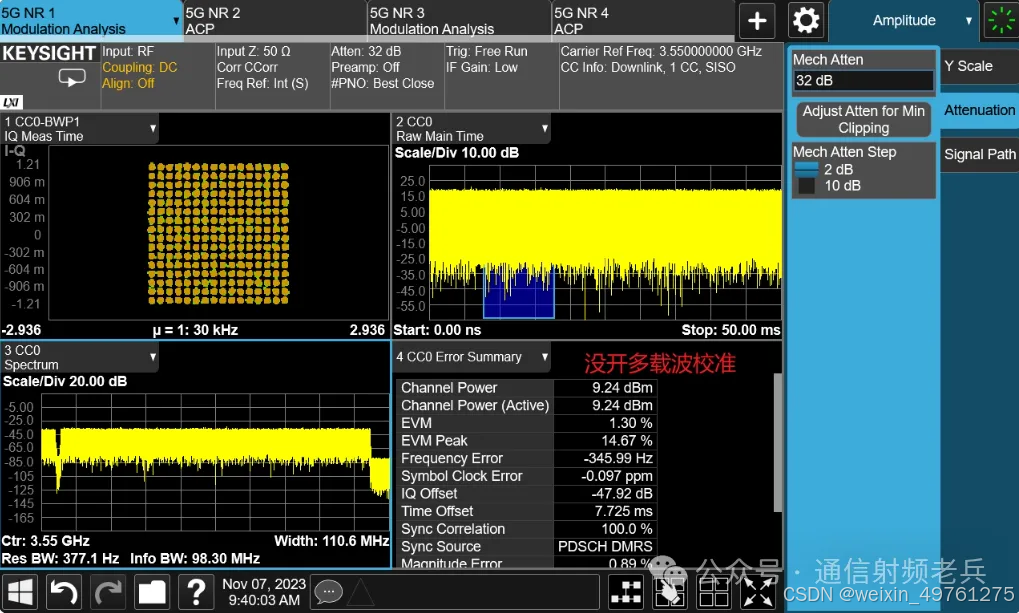

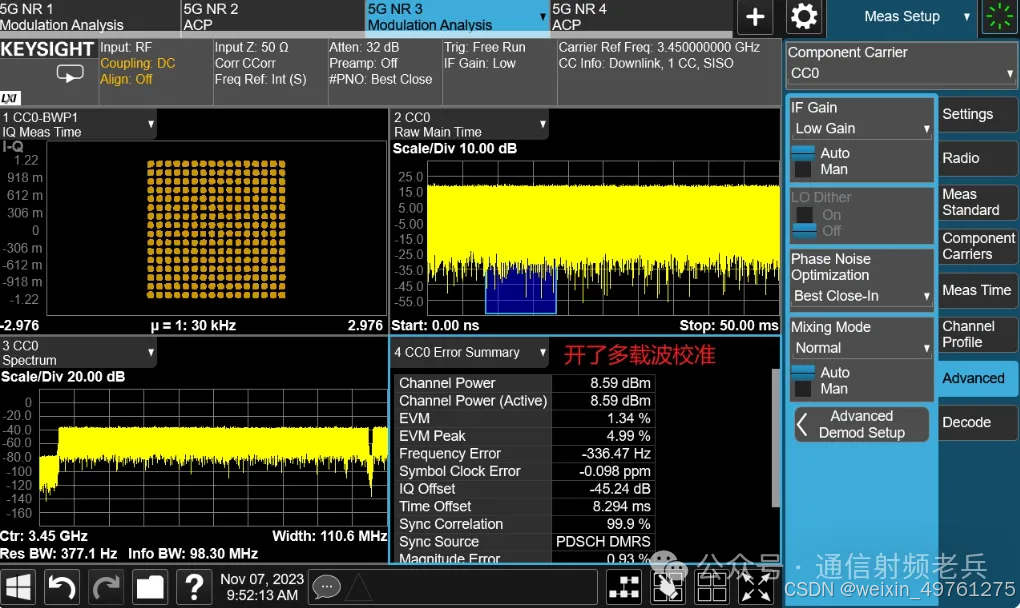

EVM测试结果对比，可以看到开了多载波校准后的EVM测试结果还是优于没有开多载波校准的EVM测试值。

右侧载波EVM测试图



左侧载波EVM测试图

微信公众号文章：双载波EVM频谱仪设置注意事项
