一种STM32F103系列核心板设计方法

摘要：本文讲述一种嵌入式开放方向的基于STM32F103系列的主控芯片核心板设计方法，其核心板包括如：STM32F103C8T6、晶振、电容、电阻、稳压3.3v、基于LM2596的稳压5.5v等等，试验日期为 2024年5月9日。

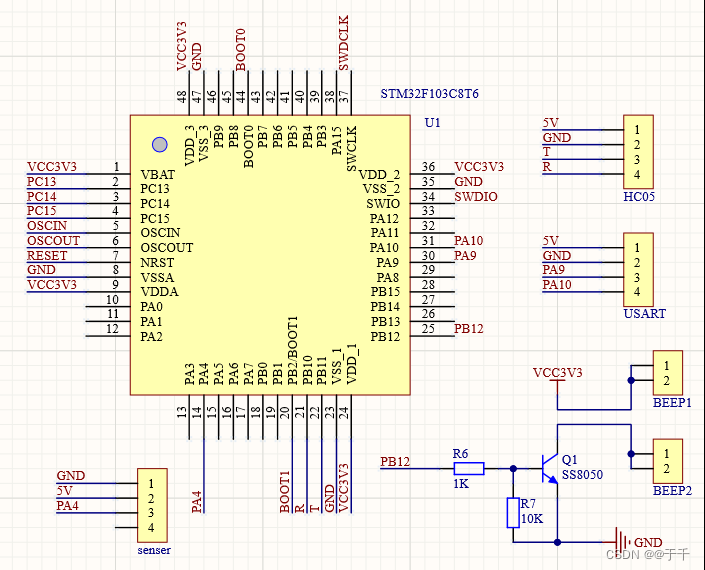

【1】原理图设计，首先使用AD20电路板设计原件把各个器件的封装库收集好，确保使用的器件都有封装，然后设计原理图如图所示。其中除了PA、PB、PC系列的引脚是个人所需的引脚以外，其他引脚都是必须连接的，尤其注意供电，几个供电的引脚必须全部连接。HC-05为引出的蓝牙接口、USART为引出的串口引脚、BEEP为引出的蜂鸣器模块。

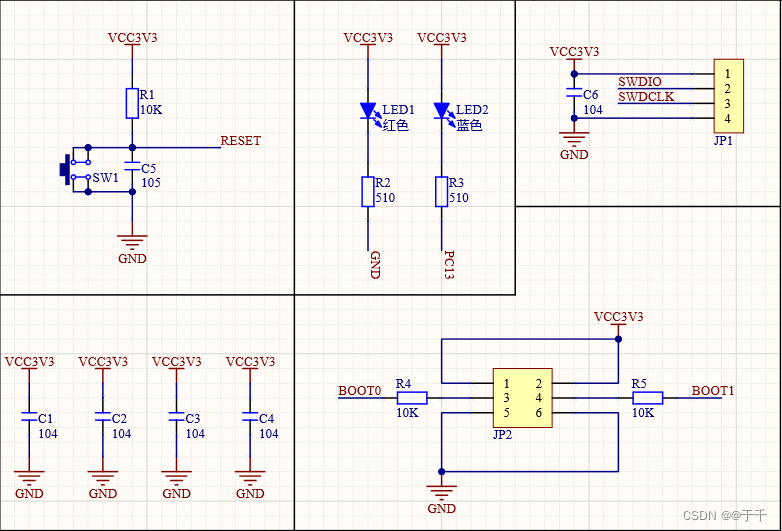

【2】还要准备电源指示灯、复位电路、BOOT电路等等，如下图所示。RESET为复位引脚、红色LED为电源指示灯、蓝牙LED为调试所用的PC13引脚控制的指示灯、JP1为引出的ST-LINK下载引脚、四个104电容是保护电容，JP2为BOOT电路，想要上电后就运行程序，得让JP2中的3与5、4与6相连接，JP2为2*3的排针，用跳线帽来完成上述的连接即可。

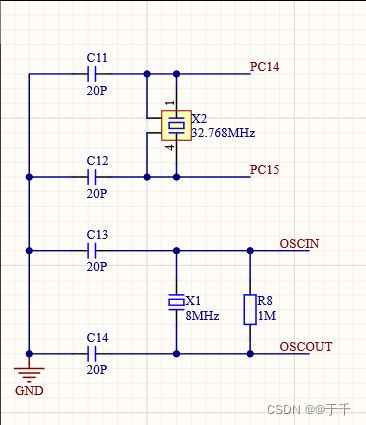

【3】晶振电路，晶振选择一个32.768MHz与8MHz的晶振，具体的电路如下图所示。

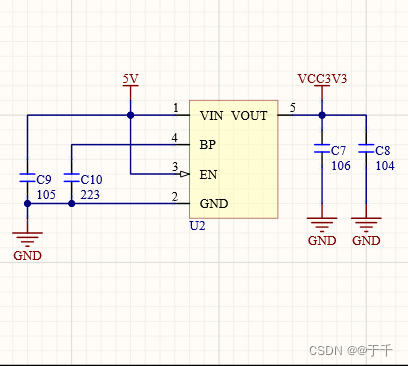

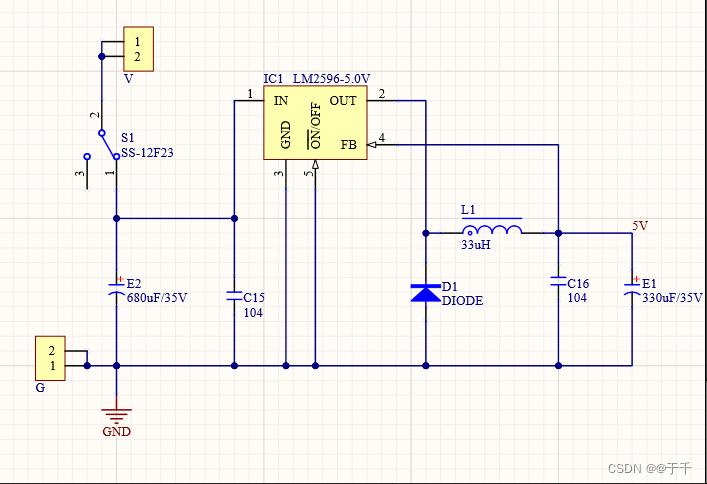

 【4】电源电路，也就是一个5V的降压电路，一个3.3V的降压电路，5V的电路是基于LM2596-5V芯片的，3.3V电路是基于RT9193-3.3V芯片的。具体电路如下图所示。U2为RT9193-3.3V芯片。

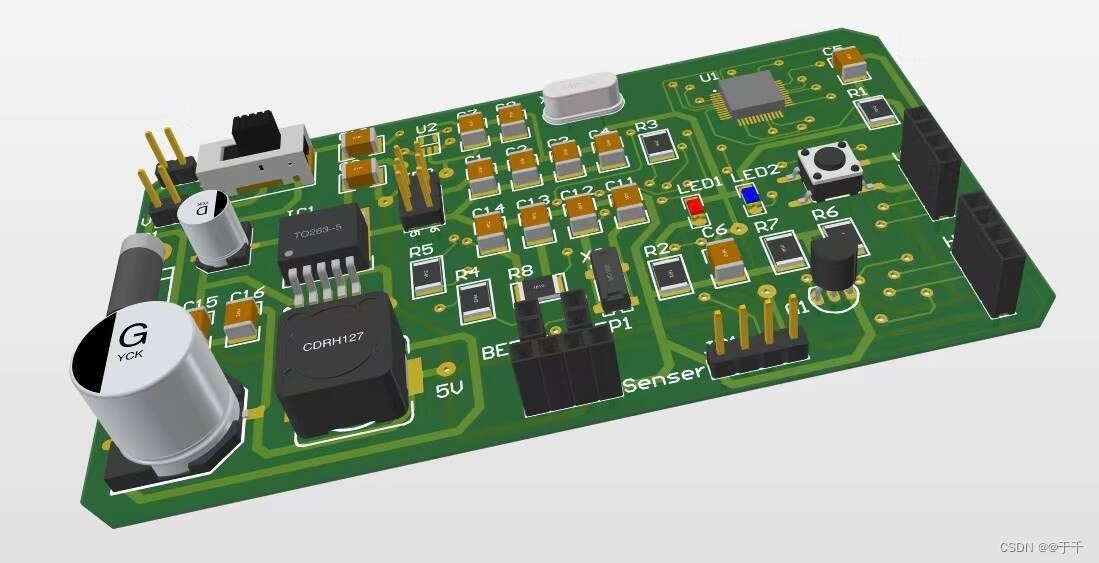

 【5】PCB的设计，由于是数字电路，基本没有设计要求，只要线宽别太夸张都可。PCB设计3D图如下图所示。3D图是因为使用的元器件有3D封装。
