DP83848IVV硬件电路设计

已于 2022-03-24 15:41:42 修改
阅读量1.9k 收藏 6
点赞数 1
分类专栏： cadence 文章标签： 嵌入式硬件
于 2022-03-24 15:39:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_49862474/article/details/123712431
版权
博客探讨了DP83848IVV这种压控型UTP输出的隔离变压器电路设计中，CLK_OUT信号为何下拉到地。83848芯片的特性使得抽头需接电源并联电容到地，以确保稳定工作。文中通过RJ45接口的连接方式，解析了这一设计背后的原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

有的电路CLK_OUT下拉到地，不知道是什么原因，哪位大神帮忙解释下。
DP83848IVV
DP83848IVV

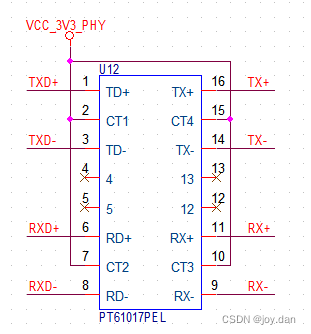

隔离变压器
隔离变压器

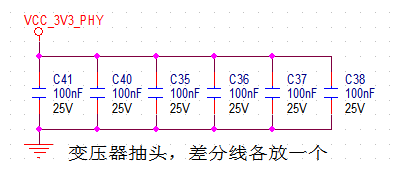

因为83848是压控型UTP输出，所以抽头接电源并接电容到地

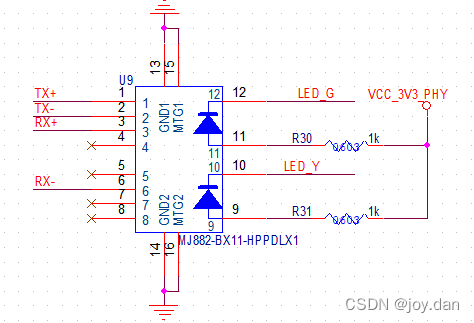

RJ45
RJ45
