从脑机接口到神经科学研究，脑电波（EEG）采集是理解大脑活动的核心技术。本文将从物理原理、电极类型、模数转换器处理及电极布局标准（10-20系统）四大维度，系统解析EEG信号采集的核心技术细节。

脑电波的本质是大脑皮层神经元群同步放电产生的微弱电信号（μV级）。我们采集的实际上是电压信号而不是有些人误以为的电流，其物理原理可概括为以下过程：

神经元电活动
- 神经元通过动作电位（Action Potential）传递信息，突触后电位（PSP）在细胞膜内外形成局部电流。
- 当大量神经元（约10^4个）同步激活时，其电场效应可穿透颅骨，在头皮表面形成可测量的电位差。
信号传播与衰减
- 脑电信号需穿过脑脊液、颅骨和头皮组织，导致信号衰减约90%（如皮层1 mV→头皮10 μV）。
- 低频信号（<100 Hz）穿透性更强，高频信号（如γ波）易被组织吸收，需高灵敏度设备捕捉。
信号特性
- 频率范围：0.5-100 Hz，主要分为δ（0.5-4 Hz）、θ（4-8 Hz）、α（8-13 Hz）、β（13-30 Hz）、γ（30-100 Hz）。
- 幅值范围：10-100 μV，需高增益放大器（×1000-×10000）放大至mV级以供采集。

电极是信号采集的第一道门户，其性能直接影响数据质量。常见类型对比如下：

类型	材质与结构	优点	缺点	适用场景
湿电极	Ag/AgCl + 导电膏（如KCl凝胶）	阻抗低（<5 kΩ），信号稳定	需频繁补充导电膏，佩戴繁琐	实验室高精度研究（如癫痫监测）
干电极	金属梳状结构	无需导电膏，快速佩戴	阻抗高（>50 kΩ），易受运动干扰	消费级设备（如冥想头环）
半干电极	微针阵列 + 固态电解质膜	阻抗适中（10-20 kΩ），寿命长	成本高，需定制设计	长期监测（如睡眠研究）

关键技术指标：

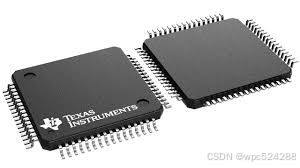

EEG信号需经放大、滤波和数字化处理。以医疗级ADC芯片ADS1299（不少脑电设备包括openbci采用的都是这款芯片）为例，其处理流程如下：

ADS1299核心优势：

10-20系统是国际通用的电极放置标准，确保不同设备数据可比性。也就是人为约定的电极放置位置，这样大家都这么放置，我们就用编号来描述位置，就像门牌号一样。当你看到别人的文章中写着下图中的某个编号，你就马上知道这个指的是哪个位置。
10-20系统

基准点测量：
- 以**鼻根（Nasion）和枕外隆凸（Inion）**为前后基准，头围周长确定电极间距（10%或20%）。
电极命名：
- 字母代表脑区：F（额叶）、C（中央）、P（顶叶）、O（枕叶）、T（颞叶）。
- 数字表示位置：奇数左半球，偶数右半球，z为中线。
- 示例：C3 = 左中央区，Pz = 顶叶中线。
