Arduino火焰传感器(含代码)

概述

火焰传感器是一种用于检测火焰或其它光源的传感器，能够识别特定波段的红外线或紫外线辐射，从而判断是否存在火源。它广泛应用于火灾报警系统、燃烧控制系统、自动灭火装置、工业生产中的火焰监控等场景中。

火焰传感器的核心是通过对火焰发射的光波进行检测来判断火焰的存在。大多数火焰传感器对 760nm 到 1100nm 波段的红外线敏感，因为火焰会在这个波段发出较强的光信号。

2. 火焰传感器的主要特点
   高灵敏度： 能够检测到火焰或与火焰类似的光源。
   快速响应： 火焰传感器对火源的反应时间非常快，能够实时提供火焰的状态信息。
   检测范围： 一般火焰传感器的检测角度在 60° 左右，能够在较大的范围内监控火焰状态。
   工作电压： 常见火焰传感器的工作电压为 3.3V 或 5V。
   输出信号： 数字信号（高低电平）或模拟信号，方便与单片机或其它控制器连接。
3. 火焰传感器的工作原理
   火焰传感器主要通过检测火焰中释放的红外线或紫外线来工作。当火焰存在时，火焰传感器中的光敏元件（如光敏电阻或光敏二极管）会对火焰发出的光进行响应，将光信号转换为电信号输出给微控制器或报警系统。

传感器通常包括以下几个关键部分：

光敏探头（光电二极管或光敏电阻）： 用于检测光波的强度，特别是火焰的红外线或紫外线波段。
信号处理电路： 负责将光信号转换为电信号，通常包含放大电路和滤波电路，以增强检测信号的准确性。
输出接口： 向外部设备输出火焰检测信号，通常为数字信号（高电平表示无火焰，低电平表示检测到火焰）。

火焰传感器接线

火焰传感器通常有 3 到 4 个引脚：

VCC： 供电引脚，通常为 3.3V 或 5V。
GND： 地线。
DO（数字输出）： 数字信号输出引脚，当检测到火焰时，输出低电平，否则输出高电平。
AO（模拟输出）： 模拟信号输出引脚，输出与火焰强度成比例的模拟电压信号。

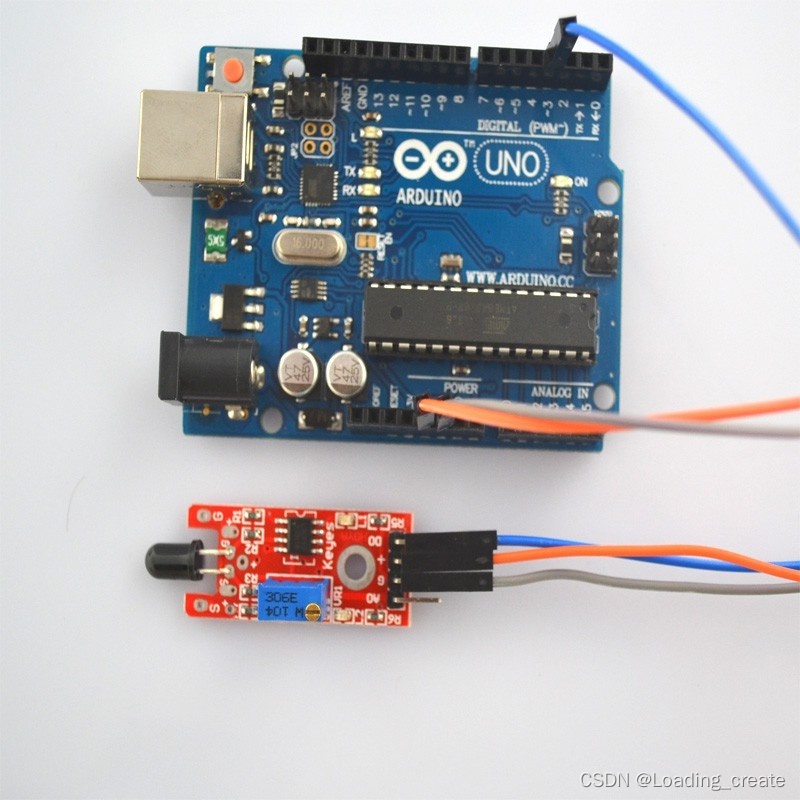

火焰模块模块和数字 13 接口自带 LED 搭建简单电路，制作火焰提示灯。利用数字13 接口自带的LED，将火焰传感器接入数字3接口，当火焰传感器感测到有按键信号时，LED 亮,反之则灭.。
如下图：

例程源代码：

int Led=13;//定义LED 接口
int buttonpin=3; //定义火焰传感器接口int val;//定义数字变量val
void setup()
{
	pinMode(Led,OUTPUT);//定义LED 为输出接口
	pinMode(buttonpin,INPUT);//定义火焰传感器为输出接口
}
void loop()
{
	val=digitalRead(buttonpin);//将数字接口3的值读取赋给val
	if(val==HIGH){//当火焰传感器检测有信号时，LED 闪烁
		digitalWrite(Led,HIGH);
	}
	else{
		digitalWrite(Led,LOW);
	}
}

火焰传感器的优缺点
优点：

灵敏度高： 火焰传感器对火焰非常敏感，能够快速检测火源。
易于使用： 通常只需几个引脚，输出数字或模拟信号，容易集成到各种系统中。
价格便宜： 火焰传感器相对便宜，适合在大多数项目中使用。
缺点：

误报率： 由于火焰传感器对特定波长的光敏感，因此可能会受到强光、阳光或其它光源的干扰，导致误报。
检测范围有限： 通常火焰传感器的检测角度有限，超过一定角度可能无法检测到火源。
环境影响： 传感器的性能会受到环境温度、灰尘、湿度等因素的影响，导致灵敏度下降。

火焰传感器与红外传感器的对比
特性 火焰传感器 红外传感器
主要检测波段 760nm - 1100nm 的红外线 700nm - 1mm 的红外线
用途 检测火焰或类似的光源 检测人体、障碍物、热源等
灵敏度 专注于火焰的红外光谱 更广泛的红外检测
应用场景 火灾报警、燃烧控制等 安防监控、避障、热成像

注意事项
防止光干扰： 火焰传感器易受强光干扰，使用时应避免阳光直射或其它强光源的影响。

维护保养： 火焰传感器的探测头容易受到灰尘、污垢的影响，因此在使用过程中应定期清理传感器，保证其检测灵敏度。

环境因素： 环境中的高温、湿度等因素可能影响火焰传感器的检测效果，因此应在适当的环境下使用，并采取必要的防护措施。

总结
火焰传感器是一种高效的火焰探测工具，广泛应用于火灾报警、燃烧控制、自动灭火系统等领域。它能够快速响应火焰，并输出可靠的检测信号，便于与其它系统联动。尽管火焰传感器易受环境因素的影响，但通过合理的应用与维护，可以在多种应用场景中发挥重要作用。

对于需要高精度火焰检测的场景，结合其他传感器（如烟雾传感器、温度传感器）可以提高系统的可靠性和抗干扰能力，确保检测的准确性和及时性。
