对Nvidia下一代Blackwell GPU架构和RTX 50系列GPU的了解和期待

Nvidia下一代Blackwell GPU架构和RTX 50系列GPU即将到来,一切按计划进行。尽管Nvidia尚未正式提供任何关于消费级产品何时发布的具体时间框架,但已经有大量关于数据的传言和所谓的泄露。我们也通过一些渠道了解,预计到10月或11月假期季节开始时,我们至少会看到RTX 5090和RTX 5080,然后Blackwell GPU将加入最佳显卡的行列。

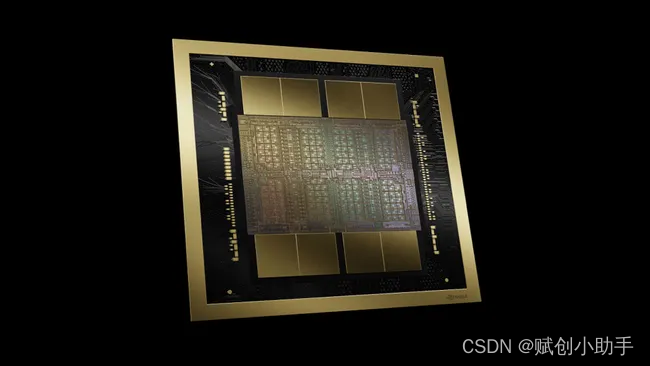

在这里插入图片描述

Nvidia为其数据中心Blackwell B200 GPU提供了许多核心细节。尽管AI和数据中心版本与消费级产品不可避免地会有所不同,但过去消费级和数据中心Nvidia GPU之间有一些共同点,我们预计这种情况将继续。这意味着我们至少对即将到来的RTX 50系列GPU的某些方面有一些很好的指示。
在接下来的几个月里,我们可以期待更多的细节浮出水面,我们将随着信息的可用性更新本文。以下是我们对Nvidia Blackwell和RTX 50系列GPU的所有了解。

Blackwell和RTX 50系列发布日期

在所有未知数中,至少对于首批Blackwell GPU的发布日期来说是最容易确定的。基于我们个人听到的,我们预计RTX 50系列将在年底前推出,也就是2024年秋季。Nvidia通常在发布新GPU的时间上做得很好,而且在11月和12月假期购物季节之前推出顶级的RTX 5090和5080是最具意义的。

这里有很多历史先例。Ada Lovelace RTX 40系列GPU首次出现在2022年10月。Ampere RTX 30系列GPU首次出现在2020年9月。在此之前,RTX 20系列在2018年9月推出,GTX 10系列在2016年5月/6月推出,GTX 900系列在2014年9月推出。这是Nvidia GPU架构每大约两年推出一次的整整十年,所以Nvidia没有理由现在会改变策略。

这不仅仅是关于两年一次的消费级GPU节奏。Nvidia在2022年3月的年度GPU技术大会(GTC)上首次揭示了Hopper H100架构的核心细节,Ada Lovelace在2024年10月到来。2020年5月,它首次揭示了其Ampere A100架构,几个月后消费者版本也随之而来。2018年也发生了同样的事情,有Volta V100和Turing,2016年有Tesla P100和Pascal。因此,在前四代中,我们首先了解到了数据中心和AI GPU,然后在同年晚些时候揭示并推出了消费者GPU。现在,Nvidia在GTC上再次揭示了Blackwell B200架构,我们可以肯定我们将在今年秋天听到有关消费者版本的消息。

我们不知道Nvidia为下一代Blackwell部件计划的确切名称或型号。我们确信我们将拥有RTX 5090、RTX 5080、RTX 5070和RTX 5060显卡,可能还有一些Ti和/或Super变体的组合。这些变体中的一些无疑将在2025年末或2026年初的中期刷新期间推出。我们也很好奇Nvidia是否会有RTX 5050 GPU——它在40系列和20系列的桌面上跳过了这个级别,尽管后者有GTX 1660和1650类GPU。

鉴于过去模式,我们预计至少顶级的RTX 5090和5080将在今年到达,可能还有RTX 5070 Ti与它们相伴。或者Nvidia可能在今年推出RTX 5090、RTX 5080 Ti和RTX 5080。然后基于型号编号的中端5070和5060 GPU将紧随其后,很可能在2025年的某个时候,按照典型的分阶段发布时间表。

TSMC

### Blackwell 架构概述 Blackwell 架构是英伟达最新一代 GPU 架构,旨在纪念首位入选美国国家科学院的黑人学者、数学家博弈论学家 David Harold Blackwell。该架构继承了 Hopper GPU 架构的优点,并进一步提升了性能功能[^1]。 ### 技术细节 #### 制造工艺与晶体管数量 Blackwell 架构采用了专门定制的双倍光刻极限尺寸 4NP TSMC 工艺制造,拥有高达 2080 亿个晶体管。这种先进的制程技术不仅提高了晶体管密度,还显著降低了功耗,使得每瓦特性能得到了极大提升[^2]。 #### 片间互联技术 为了增强数据传输速度并减少延迟,Blackwell 架构引入了 10TB/s 的片间互联带宽,能够高效地将多个 GPU 裸片连接成单一逻辑单元。这一特性对于大规模分布式计算任务尤为重要,可以大幅提高系统的整体吞吐量响应时间。 ```python # 示例代码展示如何配置多GPU间的通信参数 import nvidia.smi as nvsmi def configure_interconnect(bandwidth=10e12): # 设置默认带宽为10 TB/s try: handle = nvsmi.nvmlDeviceGetHandleByIndex(0) nvsmi.setInterConnectBandwidth(handle, bandwidth) print(f"成功设置片间互联带宽至 {bandwidth / (10**12)} TB/s") except Exception as e: print(e) configure_interconnect() ``` #### Superchip 设计 基于 Blackwell 架构NVIDIA 推出了 GB200 Grace Blackwell 超级芯片。这款超级芯片通过 900GB/s 的超低功耗片间互联,集成了两个 B200 Tensor Core GPU 一个 NVIDIA Grace CPU。这使得 GB200 成为处理复杂 AI 计算的理想选择之一。 #### 扩展系统 针对高度计算密集型工作负载的需求,NVIDIA 开发了 GB200 NVL72——一个多节点液冷机架级扩展系统。此系统由 36 个 Grace Blackwell 超级芯片组成,总共包含 72 个 Blackwell GPU 36 个 Grace CPU,全部通过第五代 NVLink 进行高速互连。 ### 发布计划与发展路线图 按照官方规划,配备 Blackwell 架构的产品预计于今年晚些时候正式发售。与此同时,英伟达公布了未来三年的技术演进路径:将在 2025 年推出 Blackwell Ultra,在 2026 年发布 Rubin 架构,并在 2027 年带来 Rubin Ultra 架构升级版[^3]。
