SAS笔记#GPLOT绘制折线图曲线图

---

前言

和数据报表一样，图表也是展现数据的重要方法，图表的直观效果是数据报表无法替代的，同时图表能够比文字更简洁的表达我们想要表达的内容。

---

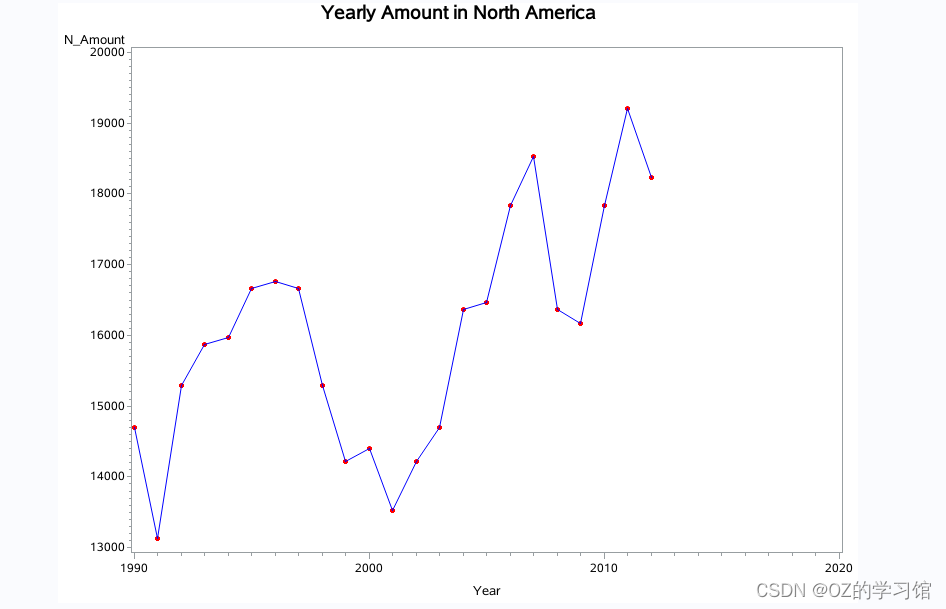

一、制作简单折线图

代码如下：

symbol value=dot cv=red interpol=join ci=blue;
proc gplot data=ex.sales_year;
	title 'Yearly Amount in North America';
	plot N_Amount*year;
run;
quit;
goptions reset=all;

注：goptions reset=all语句是将图像的颜色，线型，字体等设置恢复默认设置，防止在一个文件中多次画图出现不必要的错误。
分析：symbol语句是设置散点图属性的，少了symbol语句则默认是散点图，symbol后面value控制点样式，cv控制着点的颜色，Interpol代表插值的方法，不写时默认为none，表示不作连线图，为join时表示按照点出现的顺序并用直线连接，下表列举了几种插值方法：

插值方法	作用
NONE	表示不作连线图，系统默认值
JOIN	将数据按照数据集中出现的顺序用直线连接
SPLINE	用光滑的插值曲线将数据点按照数据集中出现的顺序连接，并且使得曲线经过每一个点
SMnn	用光滑的插值曲线来拟合数据点，曲线可以不经过数据点，nn取值0~99，取值越大，插值曲线的光滑程度越高
Rxyzzzmm	根据数据点做回归线，x表示回归，取值为L，Q，C；y表示回归线是否过数据线，取值为0，1；zzz表示置信限，取值为CLM，CLI；mm表示置信水平
NEEDLE	表示针对每一个点画一条从点到横坐标连线
STEPxyz	制作阶梯图，x表示数据点在阶梯上的位置，取值为L，R，C；y表示是否用竖线连接各个阶梯；z表示是否对数据横坐标 变量排序

下面总结了一些symbol语句常用的连线属性

选项	作用
width=n 或 w=n	指定连线的粗细
line=线型 或 l=线型	指定连线的线型
ci=连线的颜色	指定连线的颜色
color=颜色 或 c=颜色	指点连线和散点的颜色

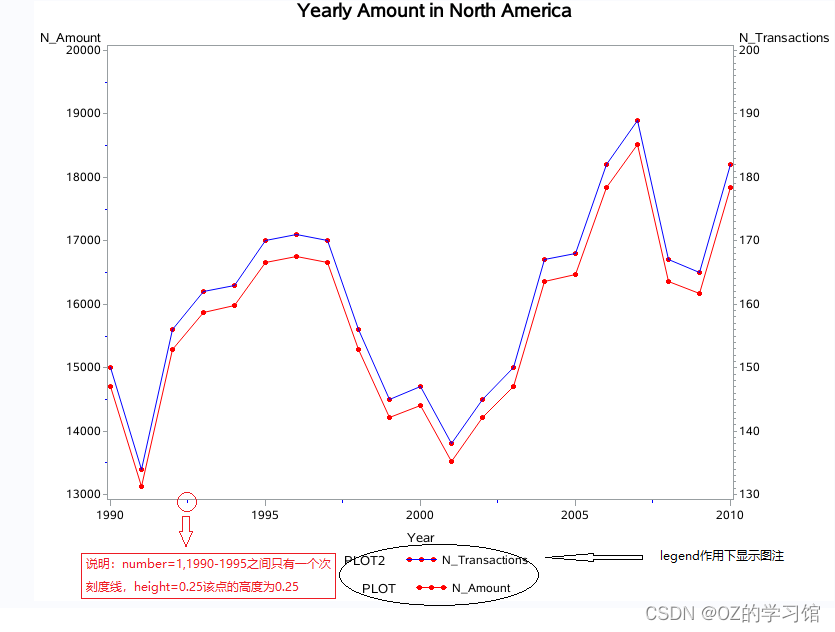

二、使用PLOT2语句绘制叠加图形

使用plot2语句可以为其所指定的纵坐标变量的右侧设立一条垂直坐标轴。
代码如下：

axis1 order=(1990 to 2012 by 5) minor=(color=blue number=1);
axis2 order=(13000 to 20000 by 1000) minor=(color=blue number=1 height=0.25);
symbol1 value=dot cv=red interpol=join ci=red;
symbol2 value=dot cv=red interpol=join ci=blue;
proc gplot data=ex.sales_year;
	title 'Yearly Amount in North America';
	plot N_Amount*year /overlay legend haxis=axis1 vaxis=axis2;
	plot2 N_Transactions*year/legend;
run;
quit;
goptions reset=all;

分析：axis语句可以设置坐标抽的属性，order用来设置主刻度的属性，minor用来设置次刻度的属性（例如米m次刻度就是分米dm），axis1中order括号表示坐标抽的值从1990到2012的，并且每间隔5年去一个值，minor括号color代表颜色，number表示只显示一个次刻度，height代表次刻度在坐标抽的高度haxis代表很坐标的属性，vaxis代表纵坐标的属性。下面列举了axis语句常用选项：

选项	作用
order	指定主刻度显示的值
major	指定主刻度的显示属性
minor	指定次刻度的显示属性
length	指定坐标轴的长度
label	指定坐标轴标签属性
value	指定坐标轴上主刻度的显示文字以及属性

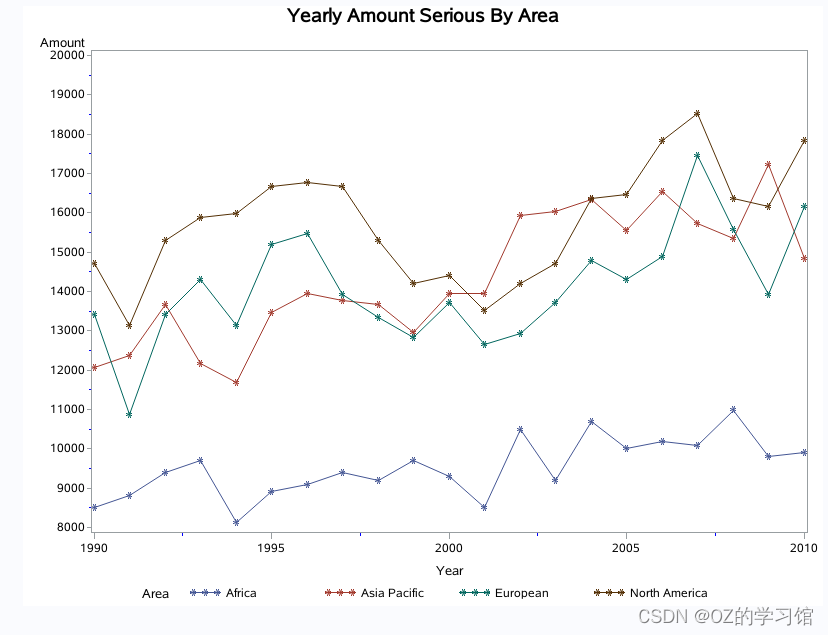

三、使用分组变量绘制多条连线图

代码如下（示例）：

axis1 order=(1990 to 2012 by 5) minor=(color=blue number=1);
axis2 minor=(color=blue number=1 height=0.25);
symbol2 value=: interpol=join ;
	proc gplot data=ex.sales_year_by_area;
	title 'Yearly Amount Serious By Area';
	plot Amount*year=area/ haxis=axis1 vaxis=axis2;
run;
quit;
goptions reset=all;

分析：Amount*year=area中的area为分类数据，gplot会自动根据area不同的值在一个画板上绘画对应折线图，此时的图注也会自动添加上。

---

提示： 本文章内容来自《深入解析SAS》第五章----数据汇总与展现，详细内容可自行了解阅读。
