GD32芯片烧录工具不能在线下载时检查步骤

公司产品的主芯片大部分使用GD32E和GD32F系列，之前开发使用的是J-link和ST-link；发布后的代码用正点原子烧录器下载后会自动给芯片加密，所以当产品在发布后又出现问题时，研发狗本狗要进行的一个步骤就是解除芯片保护；（此时芯片写不进也读不出）但是每次用J-link擦除真的心累，之前一篇博客有写；在老工程师的建议下，还是所以拜托公司斥巨资299大洋在官网买了一个和GD芯片配套的开发工具GD-link；使用感受就是爽！
但是烧录过程中也会出现一些问题导致烧录失败，所以在此总结一波：

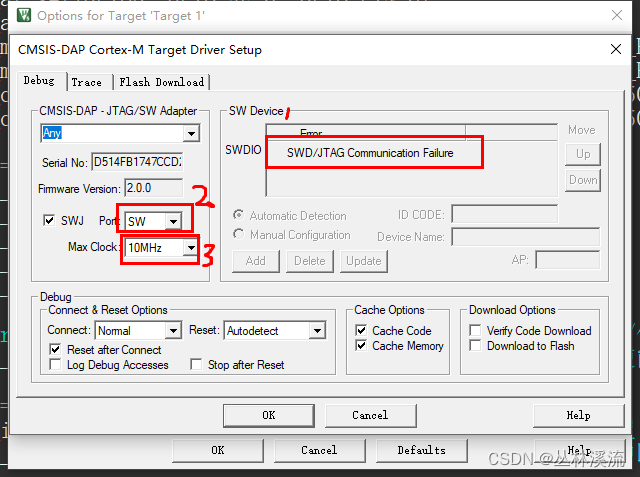

1、第一次使用GD-link烧录时，点击魔术棒->Debug->选择CMSIS-DAP Debugger>点击旁边的Settings

1处：表示没有识别到目标板
2处：要选择SW
3处：值越大下载速度越快，1MHz、2MHz、5MHz、10MHz都可以选择

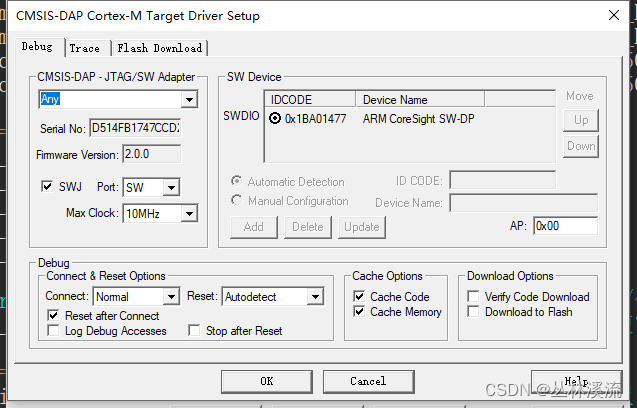

这样就表示识别到目标板了

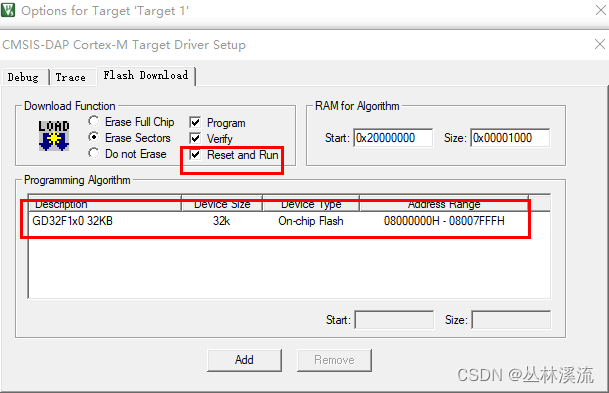

有时目标板也连接到了，但是还是下载失败，这时就要检查一下是否选择了对应芯片，上图界面点击Flash Download，没有的话，Add添加；Reset and Run选项可以勾选上，下载后芯片会自动复位，就无需手动复位了

2、用GD-link Programmer查看芯片是否被保护

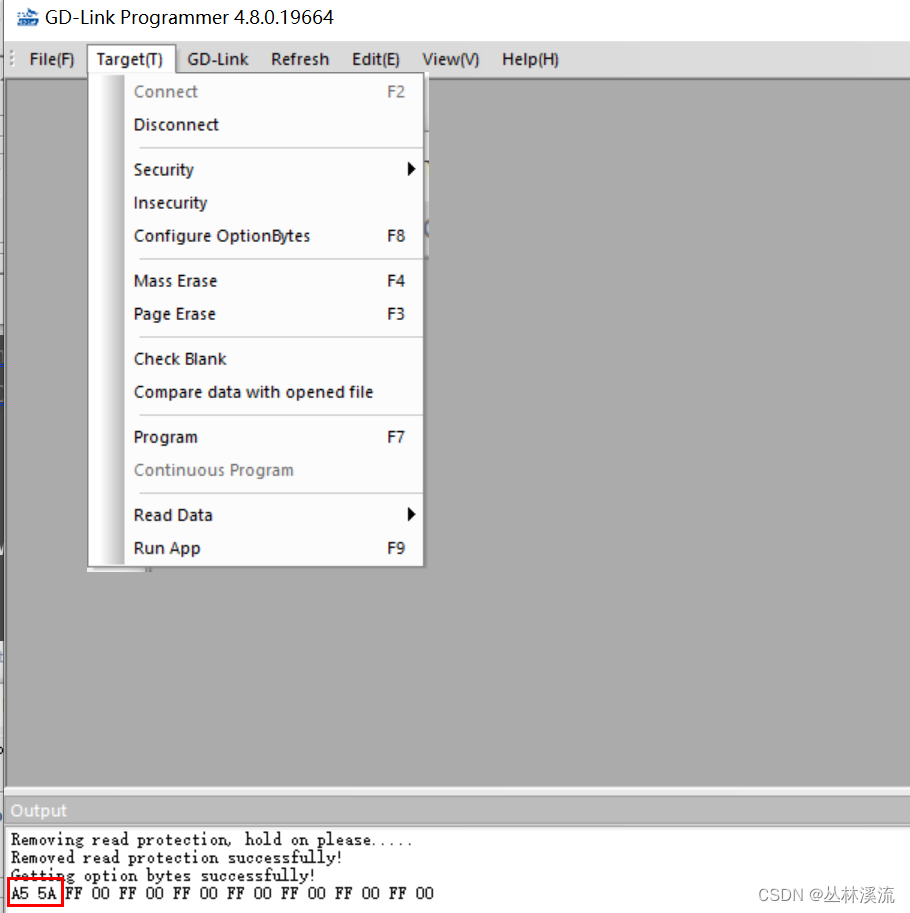

点击Connect ，我的是BB 44 开头，只要不是A5 5A 开头的，芯片都处于被保护状态；这里我已经解除保护了，所以有Removed read protection successfully！

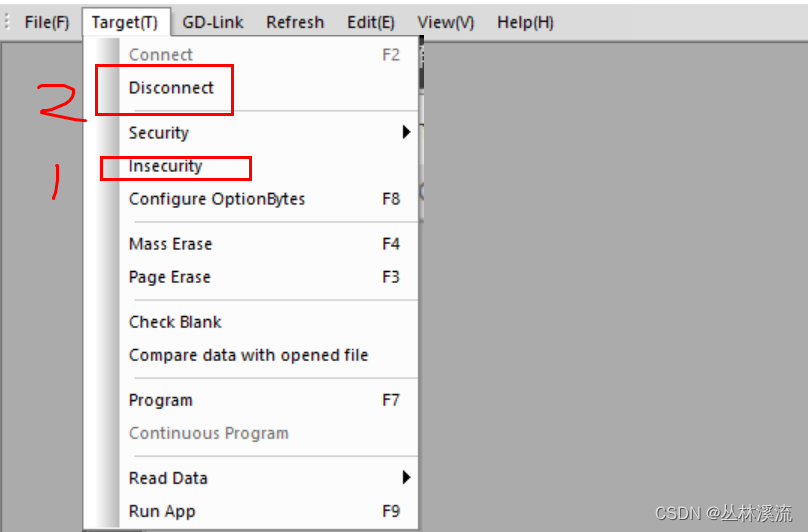

要解除保护，点击Insecurity 就行，出现A5 5A 就表示解除了保护；
我之前还傻乎乎地每次都要再点 Page Erase(页擦除)，就多此一举了；

3、检查GD-link连线是否正确

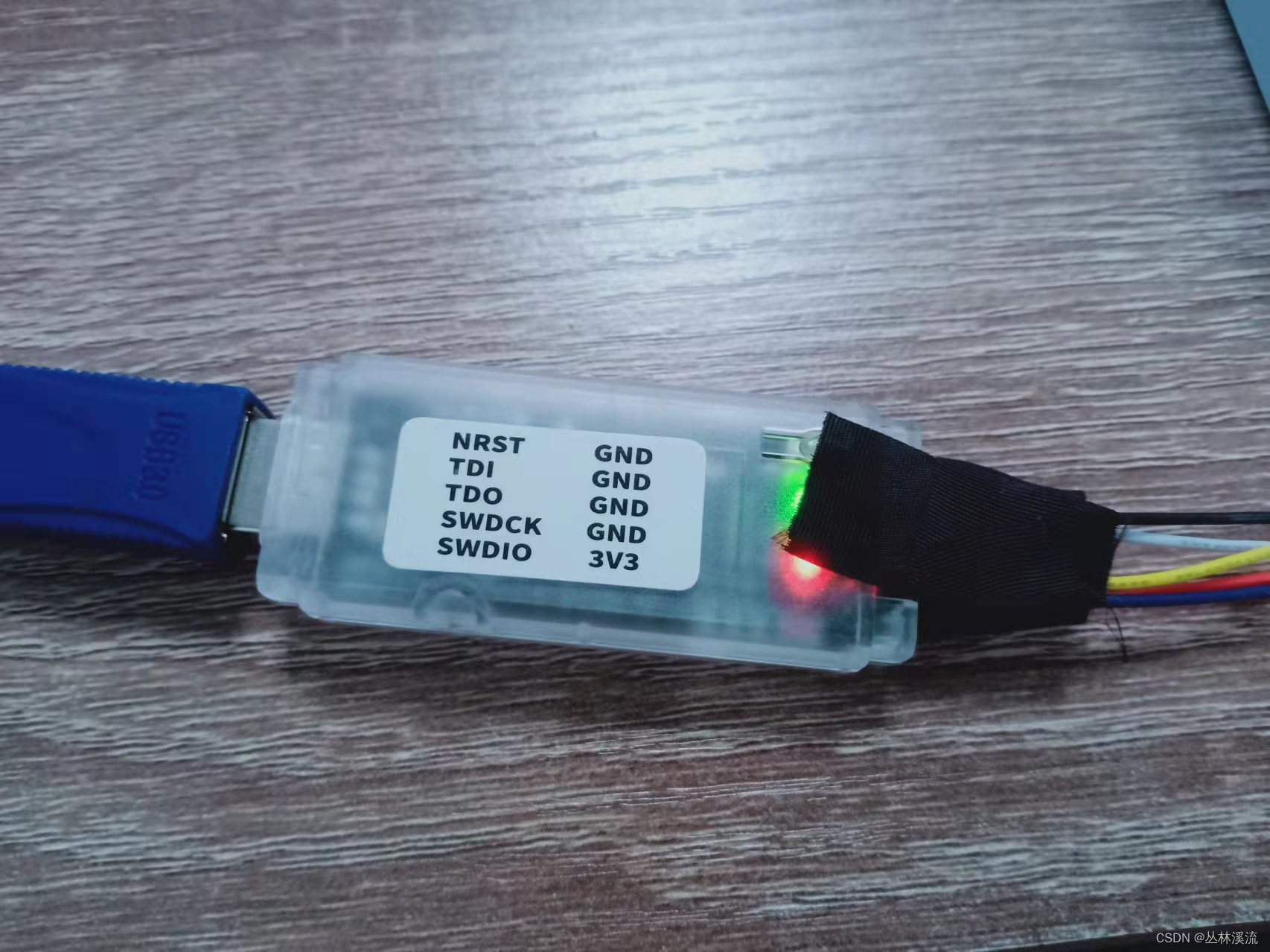

我这里用了5根线（用胶布裹了几层就是防止它掉），连接了SWDCK（时钟），SWDIO（数据），GND，3.3V，NRST（复位），但是一位老工程师告诉我，一般不用烧录器自带的电源供电，容易烧坏工具。如果不用烧录器自带的电源，目标板就要外部供电，这个坑我踩过。

4、点击魔术棒-》Device，查看芯片型号是否选对

5、关闭工程，重新打开keil，或者插拔一次烧录工具

6、所有流程都做了，还是不行，很大概率就是连接烧录工具的线断了（肉眼不可见的那种，这坑我踩过了），或者芯片坏了

所以换线，换芯片，耐心一点，一一排除。

这就表示下载成功了

这篇博客仅作为总结，不作为对GD-link的使用教程，本狗经验还太浅,，只能作为使用者！
