【计算机图形学】Brensenham直线算法解析

Brensenham算法介绍

Brensenham算法是经典的计算机图形学中的直线算法，一般情况下我们都需要用斜截式的直线方程进行计算直线，按照x或者y进行步进。但是在计算的过程中，由于斜率K的存在，出现了大量的浮点数计算，导致绘图效率比较底下，Brensenham算法就是解决了浮点数运算的问题，将所有的计算都归结成为了int类型的计算。

Brensenham算法原理

直线分析

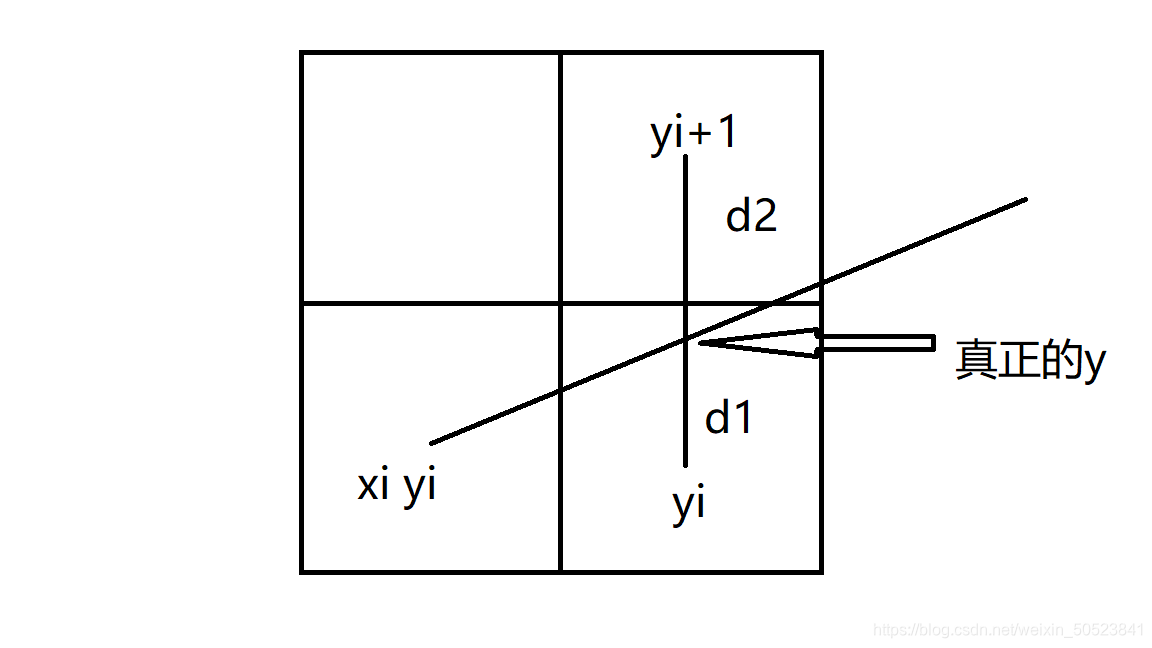

上图就是描述了我们在光栅化直线的时候经常遇到的情况，在xi，yi这个位置，我们按照x方向来步进绘制，那么到底我们应该选择下一个像素点用yi呢，还是用yi+1呢？

关于这个问题，我们做一下研究探讨，从最简单的情况入手，即：

1. 斜率小于1 ，如上图，从而决定了利用x方向作为步进的参考；
2. x从小到大步进 ，如上图，从而决定了x方向步进的时候是加1而不是减1；

在画直线的时候，比如当前的点是xi，yi，那么当xi步进到xi + 1的时候，我们只需要知道直线穿过的那两个像素，到底谁的中心店距离真正的y比较近，就可以进行选择了。

算法公式推导

假设本条直线的方程式为：Y = kx + b
我们现在进行数学推导：

yi距离真正y的距离为： d_1 = k(x_i + 1) + b - y_i
yi + 1距离真正y的距离为：d_2 = (y_i + 1) - (x_i + 1) - b

那么我们可以计算双方的差值：d_1 - d_2 = 2k(x_i +1) - 2y_i + 2b-1

我们可以观察下，这里面还是有k这个不确定的变量，它有可能变成了浮点数，增加计算难度，那么我们可以得知：

K = dy / dx

只要两边都乘以dx是不是就可以消除浮点数的可能性影响
所以我们构建一个pi，令

pi = dx(d_1 - d_2 ) = 2dy . x_i - 2dx . y_i +(2dy + 2b . dx - dx)

由于在我们的假设条件下，dx是大于0，所以pi的正负就可以反馈他们的差值正负
我们令尾部的常数：c = (2dy + 2b . dx - dx)，则：

P_(i+1) = 2dy . (x_i + 1) - 2dx . y_(i+1) + c

计算pi与p_i+1之间的差，我们可以得知：

P_(i+1) = P_i + 2dy - 2dx(y_(i+1) - y_i )

于是，我们可以通过循环迭代的方式来计算p值了，也就可以通过循环迭代判断当前是选择yi还是yi+1

接下来我们考察其实点x1，y1，看一下p的值

P_1 = 2dy - dx

那么初始的输入条件也满足了，我们就可以通过p_1的正负进行判断选择下一个像素的y值。

伪代码

初始值 　　　 p1=2△y-△x
当pi≥0时： yi+1=yi+1,
　　　　　　xi+1=xi+1，
　　　　　　pi+1=pi+2(△y-△x)
否则：　　　yi+1=yi,
　　　　　　xi+1=xi+1，
　　　　　　pi+1=pi+2△y

讨论

如果当前直线的斜率以及步进方式都不是按照我们给出的条件呢？那么其实只需要对步进的正负以及将xy颠倒即可，这点留给大家去思考解决
